PowerFlex 400 變頻器參數診斷與通信指南

——基於DriveExecutive軟件與USB-DSI適配器的應用實踐

一、引言

在工業自動化領域，變頻器作為電機驅動與節能控製的核心設備，廣泛應用於風機、水泵、壓縮機以及各種工藝傳動係統中。羅克韋爾自動化（Rockwell Automation）旗下的 Allen-Bradley PowerFlex 係列，憑借其可靠性和靈活的通信方式，成為許多行業的首選產品。

本文將以 PowerFlex 400 型號（如22C-D142A103） 為例，結合 DriveExecutive 軟件 和 USB 轉 DSI 通信適配器，詳細介紹如何在現場實現變頻器的參數診斷、上傳下載以及故障分析。本文內容不僅涵蓋軟件與硬件的配置方法，還包括常見問題的排查流程，旨在為工程師提供一個係統性的操作指南。

二、PowerFlex 400 簡介

PowerFlex 400 是 Allen-Bradley 針對 風機與水泵應用 而推出的專用變頻器。其主要特點包括：

1. 電壓等級：常見為 380–480V 三相輸入；

2. 功率範圍：從 3kW 到 250kW 不等，本例為 75kW（100HP）；

3. 內置通信：標配 RS485 (DSI) 接口，可擴展到 Modbus、EtherNet/IP、DeviceNet 等；

4. 應用優化：專為風機泵類負載優化，帶有 PID 控製、節能功能和內置旁路邏輯。

三、通信與診斷需求

在現場維護中，常見的需求包括：

• 讀取並保存變頻器的全部參數，以便備份；

• 監控運行數據，如電流、電壓、頻率、負載率；

• 修改參數，進行控製模式或PID回路的優化；

• 診斷報警與故障記錄，定位問題根源。

要實現以上操作，需要一套穩定的 上位機診斷工具。DriveExecutive 軟件與 USB-DSI 通信適配器的組合，正是官方推薦的解決方案之一。

四、所需硬件與軟件

1. 硬件

• PowerFlex 400 變頻器（如 22C-D142A103）；

• USB 轉 DSI 適配器（原廠型號 1203-USB 推薦，也可使用第三方兼容線）；

• 帶 Windows 係統的筆記本或工控機；

• 連接電纜（USB 一端連接 PC，另一端接至變頻器的 DSI 端口）。

2. 軟件

• RSLinx Classic：羅克韋爾官方通信驅動軟件，提供 OPC 接口和驅動識別；

• DriveExecutive：用於變頻器參數管理、診斷和監控的上位機軟件。

五、連接操作步驟

1. 硬件連接

• 將 USB-DSI 適配器接入電腦 USB 口；

• 電纜另一端接至 PowerFlex 400 的 DSI 通信端口（通常標注為 R+, R-, COM）；

• 確認變頻器上電，通信端口正常。

2. RSLinx 配置

1. 打開 RSLinx Classic；

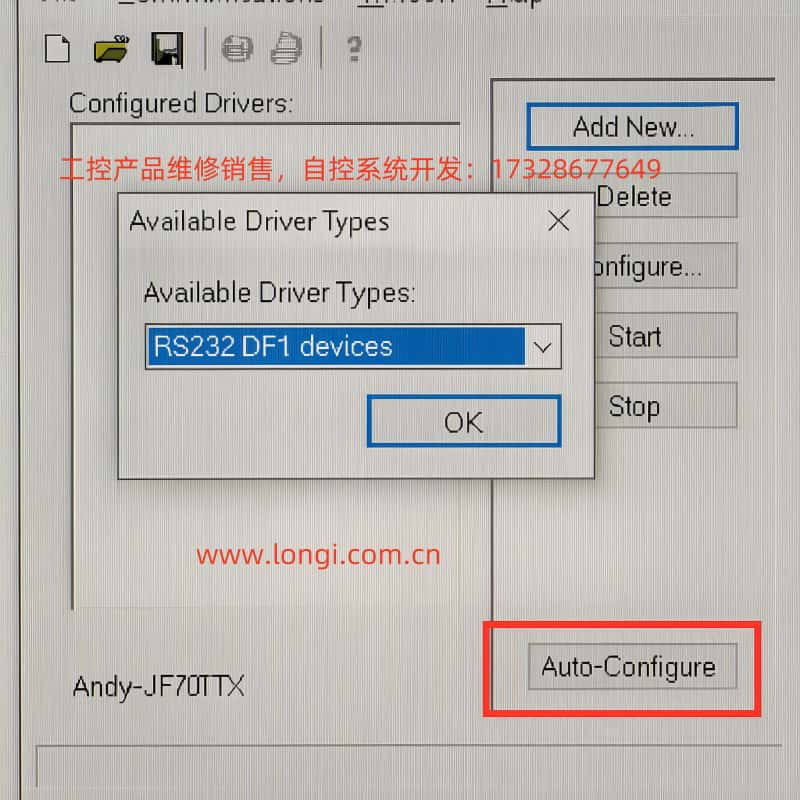

2. 在菜單中選擇 Communications → Configure Drivers…；

3. 新建驅動（Add New）：

• 若使用原廠 1203-USB → 選擇 USB-DF1 Devices；

• 若使用第三方 USB-RS485 → 選擇 RS232 DF1 Devices；

4. 在對話框中選擇正確的 COM 端口；

5. 點擊 Auto-Configure，若提示 Successfully configured，表示通信建立成功。

3. DriveExecutive 配置

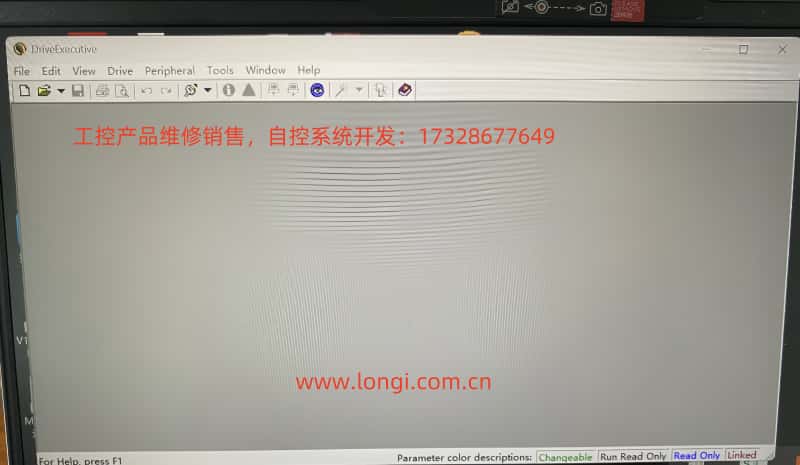

1. 打開 DriveExecutive；

2. 選擇菜單 Drive → Connect；

3. 在通信路徑中選擇 RSLinx；

4. 瀏覽設備節點，找到 PowerFlex 400 [Node Address]；

5. 點擊連接，即可進入參數界麵。

六、常見問題與解決方案

1. 驅動無法識別

• 檢查是否正確安裝了 USB 轉換器驅動；

• 確認 Windows 設備管理器中是否出現虛擬 COM 口。

2. Auto-Configure 失敗

• 檢查 DSI 接線是否牢固，R+ 與 R- 極性是否接反；

• 確認波特率與默認值一致（通常為 19200bps）。

3. DriveExecutive 無法找到設備

• 確認在 RSLinx 的 RSWho 界麵能否看到變頻器節點；

• 若能在 RSLinx 看到設備，但 DriveExecutive 無法連接，需刷新路徑並確保許可證有效。

4. 第三方線不穩定

• 部分第三方 USB 轉 RS485 線可能存在兼容性問題，建議使用原廠 1203-USB。

七、應用實踐與價值

通過以上操作，工程師能夠實現以下功能：

• 參數上傳與下載：便於設備調試前的初始化和調試後的備份；

• 實時監控：在 DriveExecutive 中可監控電流、輸出頻率、直流母線電壓等；

• 故障診斷：當變頻器報錯時，可快速讀取曆史故障代碼，輔助定位原因；

• 遠程維護：結合 VPN 或遠程桌麵，工程師可在異地完成參數診斷，降低停機時間。

在大型泵站或樓宇自動化係統中，PowerFlex 400 通過該方案極大提升了維護效率。

八、結論

PowerFlex 400 作為 Allen-Bradley 麵向風機泵類負載的經典變頻器，其診斷與維護需求在實際應用中非常普遍。利用 DriveExecutive 軟件 + RSLinx Classic 驅動 + USB-DSI 通信適配器，工程師能夠方便地實現參數備份、實時監控與故障診斷。

對於一次性讀取參數的場合，第三方通信線纜或許能夠滿足需求；但對於長期穩定的工業現場，強烈建議使用羅克韋爾原廠的 1203-USB 適配器，以確保通信穩定性和兼容性。

未來，隨著更多設備接入 EtherNet/IP 網絡，現場診斷可能逐漸轉向以太網方式。但在目前大量存量設備仍使用 RS485 DSI 接口的情況下，本方案仍具有廣泛的實用價值。
