杭州安川G9300係列變頻器用戶手冊使用指南

發布時間:2025-08-04 09:16:00 | 瀏覽量：2786

摘要

杭州安川G9300係列變頻器是一種高性能的矢量變頻器，廣泛應用於各種工業自動化場合。本文將詳細介紹G9300係列變頻器的操作麵板功能、參數設置、密碼管理、外部端子控製以及故障代碼及其解決方法，幫助用戶更好地理解和使用該設備。

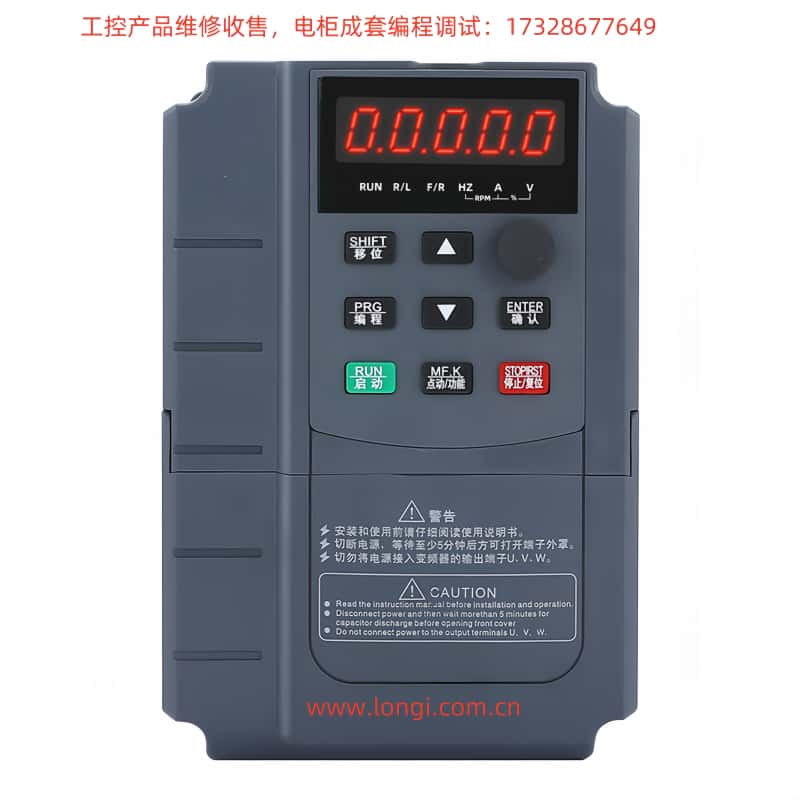

1. 操作麵板功能介紹

安川G9300係列變頻器的操作麵板設計簡潔，功能強大，主要包括以下幾個部分：

顯示屏：用於顯示當前運行狀態、參數設置等信息。
功能鍵：包括PRG（編程鍵）、ENTER（確認鍵）、SHIFT（移位鍵）、RUN（啟動鍵）、STOP/RST（停止/複位鍵）和MF.K（多功能鍵）。
遞增鍵和遞減鍵：用於調整參數值或瀏覽菜單。

1.1 參數出廠值設置

在使用G9300係列變頻器之前，通常需要將參數恢複到出廠設置，以確保設備處於已知狀態。以下是恢複出廠設置的步驟：

進入參數設置模式：按下PRG鍵進入一級菜單，然後按ENTER鍵進入二級菜單。
選擇參數初始化功能：在二級菜單中找到PP-01（參數初始化）功能碼。
恢複出廠參數：將PP-01設置為1，然後按ENTER鍵確認。此時，變頻器的所有參數將恢複到出廠設置。

1.2 設置密碼和消除密碼

為了保護參數設置不被隨意更改，G9300係列變頻器提供了密碼保護功能。以下是設置和消除密碼的步驟：

設置密碼：

進入參數設置模式，找到P7-11（用戶密碼）功能碼。
將P7-11設置為所需的密碼值（範圍0~32766），然後按ENTER鍵確認。

消除密碼：

進入參數設置模式，找到P7-11功能碼。
將P7-11設置為0，然後按ENTER鍵確認，密碼將被消除。

1.3 參數訪問限製

為了進一步保護參數設置，G9300係列變頻器還提供了參數鎖定功能。以下是設置參數訪問限製的步驟：

鎖定參數：

進入參數設置模式，找到PP-04（參數鎖定）功能碼。
將PP-04設置為1，然後按ENTER鍵確認。此時，所有參數將被鎖定，無法更改。

解除參數鎖定：

進入參數設置模式，找到PP-04功能碼。
將PP-04設置為0，然後按ENTER鍵確認，參數鎖定將被解除。

2. 外部端子正反轉控製和外部電位器調速

G9300係列變頻器支持通過外部端子進行正反轉控製和電位器調速，這使得其在工業自動化控製中非常靈活和方便。

2.1 外部端子正反轉控製

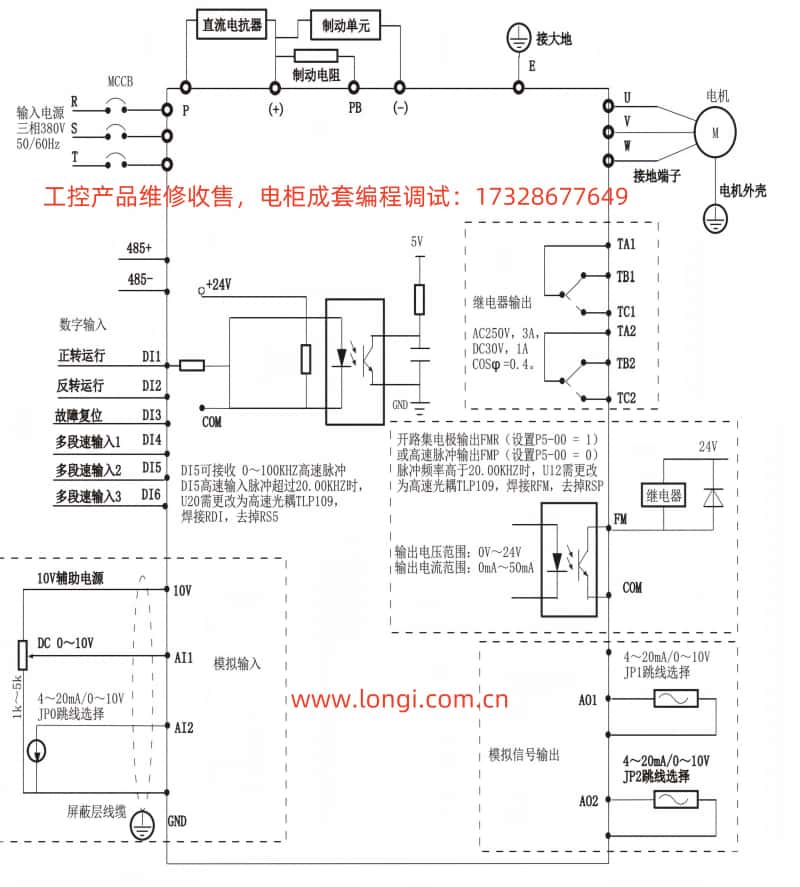

要實現外部端子正反轉控製，需要進行以下接線和參數設置：

接線：

將正轉控製信號連接到DI1端子。
將反轉控製信號連接到DI2端子。
確保接地端子（GND）正確連接。

參數設置：

進入參數設置模式，找到P4-00（DI1端子功能選擇）和P4-01（DI2端子功能選擇）功能碼。
將P4-00設置為1（正轉運行），P4-01設置為2（反轉運行），然後按ENTER鍵確認。

2.2 外部電位器調速

要實現外部電位器調速，需要進行以下接線和參數設置：

接線：

將電位器的輸出連接到AI1端子。
確保接地端子（GND）正確連接。

參數設置：

進入參數設置模式，找到P0-03（主頻率源A選擇）功能碼。
將P0-03設置為4（鍵盤電位器），然後按ENTER鍵確認。

3. 故障代碼及其解決方法

在使用G9300係列變頻器的過程中，可能會遇到各種故障。以下是一些常見的故障代碼及其解決方法：

故障代碼	故障描述	解決方法
E001	IGBT短路故障	檢查IGBT模塊及其驅動電路，必要時更換IGBT模塊。
E002	加速過電流	檢查加速時間設置是否過短，負載是否過大，適當調整加速時間或減小負載。
E003	減速過電流	檢查減速時間設置是否過短，負載是否過大，適當調整減速時間或減小負載。
E004	恒速過電流	檢查負載是否過大，電機參數設置是否正確，適當減小負載或重新設置電機參數。
E005	加速過電壓	檢查加速時間設置是否過短，母線電壓是否過高，適當調整加速時間或檢查母線電壓。
E006	減速過電壓	檢查減速時間設置是否過短，母線電壓是否過高，適當調整減速時間或檢查母線電壓。
E007	恒速過電壓	檢查母線電壓是否過高，負載是否過小，適當調整母線電壓或增加負載。
E008	停機過電壓	檢查停機方式設置是否正確，母線電壓是否過高，適當調整停機方式或檢查母線電壓。
E009	欠壓	檢查輸入電壓是否正常，電源線是否接觸良好，確保輸入電壓穩定。
E010	變頻器過載	檢查負載是否過大，散熱是否良好，適當減小負載或改善散熱條件。
E011	電機過載	檢查電機負載是否過大，散熱是否良好，適當減小負載或改善散熱條件。
E012	輸入缺相	檢查輸入電源是否缺相，確保三相電源均正常供電。
E013	輸出缺相或三相輸出不平衡	檢查輸出線路是否正常，確保三相輸出均衡。
E014	模塊過熱	檢查散熱器是否堵塞，環境溫度是否過高，確保散熱良好。
E015	外部故障	檢查外部控製線路是否正常，確保外部控製信號正確。
E016	通訊異常	檢查通訊線路是否正常，通訊參數設置是否正確，確保通訊穩定。
E017	電機調諧異常	檢查電機參數設置是否正確，重新進行電機調諧。
E018	參數讀寫異常	檢查參數設置是否正確，重新設置參數。
E019	變頻器硬件異常	檢查變頻器硬件是否正常，必要時聯係售後服務。
E020	電機對地短路	檢查電機線路是否短路，確保電機絕緣良好。
E021	AD零漂過大	檢查模擬輸入電路是否正常，必要時聯係售後服務。
E022	變頻器硬件異常（清除鎖存超時）	檢查變頻器硬件是否正常，必要時聯係售後服務。
E023	電機對地短路	檢查電機線路是否短路，確保電機絕緣良好。
E024	AD零漂過大	檢查模擬輸入電路是否正常，必要時聯係售後服務。
E025	用戶自定義故障1	檢查用戶自定義故障1的設置是否正確，確保邏輯正確。
E026	用戶自定義故障2	檢查用戶自定義故障2的設置是否正確，確保邏輯正確。
E027	上電時間到達	檢查上電時間設置是否正確，適當調整上電時間。
E028	PID反饋斷線故障	檢查PID反饋線路是否正常，確保反饋信號穩定。
E029	PID反饋過大（超壓）故障	檢查PID反饋信號是否過大，適當調整PID參數。
E030	鍵盤STOP鍵停機故障	檢查STOP鍵是否正常，確保控製邏輯正確。
E031	硬件限流超時	檢查限流設置是否正確，負載是否過大，適當調整限流參數或減小負載。
E032	自動複位次數超限	檢查自動複位次數設置是否正確，適當調整複位次數。

4. 結論

安川G9300係列變頻器是一種功能強大、性能優異的工業自動化設備。通過本文的介紹，用戶可以更好地理解和使用該設備，包括操作麵板功能、參數設置、密碼管理、外部端子控製以及故障代碼及其解決方法。在實際應用中，用戶應根據具體需求進行參數設置和故障排除，以確保設備的穩定運行和高效性能。

希望本文能夠幫助用戶更好地掌握安川G9300係列變頻器的使用方法，提高工業自動化控製的效率和質量。
