K-DRIVE KD600M係列變頻器用戶手冊使用指南

發布時間:2025-08-03 16:40:27 | 瀏覽量：2075

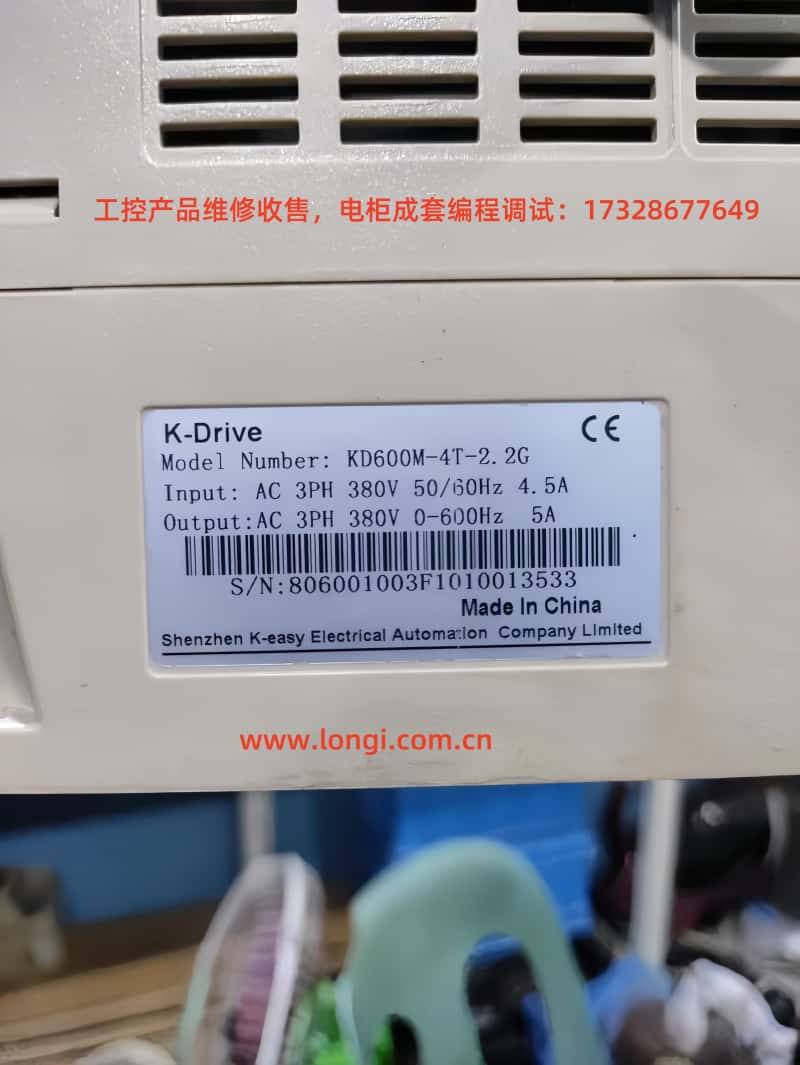

K-DRIVE KD600M係列變頻器用戶手冊使用指南

引言

K-DRIVE KD600M係列變頻器（VFD）是一款功能強大、用途廣泛的設備，專為工業應用中的電機速度和扭矩控製設計。本指南基於K-DRIVE KD600M係列用戶手冊，詳細介紹了操作麵板功能、參數初始化、密碼與參數訪問限製、外部端子正反轉控製與電位器調速，以及常見故障代碼及其解決方法。通過掌握這些功能，用戶能夠高效、安全地操作和維護變頻器，確保其在各種應用場景中的最佳性能。

操作麵板功能

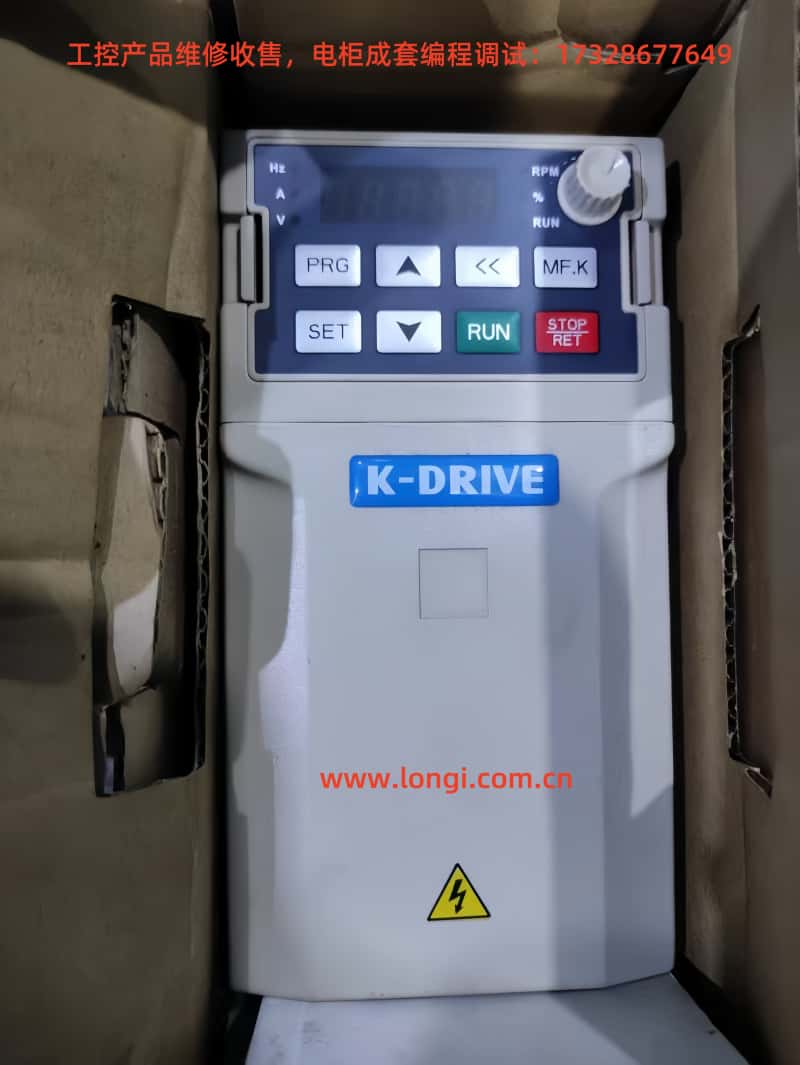

KD600M係列變頻器的操作麵板是用戶與設備交互的核心接口，集成了直觀的按鍵、LED指示燈和5位數字顯示屏，用於參數設置、狀態監控和電機控製。以下是主要功能：

按鍵與控製

操作麵板包括以下按鍵：

PRG：進入編程模式，訪問參數設置菜單。
ESC：退出當前菜單或取消操作。
OK：確認參數設置或選擇。
RUN：啟動電機運行。
STOP：停止電機運行或複位故障。
QUICK：快速設置常用參數。
JOG：進入點動模式，用於測試或微調。
UP/DOWN：調整參數值或導航菜單。

例如，要將頻率從0.00Hz調整到5.00Hz，用戶可按PRG進入參數菜單，使用UP/DOWN鍵選擇目標參數（如P1-04），輸入新值後按OK確認（參考手冊第4章，38-41頁）。

LED指示燈

麵板上的LED指示燈提供實時狀態反饋：

RUN：綠色，亮表示運行，滅表示停止，閃爍表示休眠模式。
L/D/C：紅色，滅表示麵板控製，亮表示端子控製，閃爍表示通信控製。
FWD/REV：紅色，滅表示正轉，亮表示反轉，閃爍表示方向不匹配。
TUNE/TC：紅色，亮表示扭矩控製，閃爍表示調諧或故障。

顯示屏

5位LED顯示屏顯示頻率、電流、電壓、故障代碼等信息。十六進製值以“H.”前綴顯示（例如，P7-29顯示為“H.3f”）。顯示屏支持多級菜單導航（組→代碼→值），便於用戶快速訪問和修改參數。

參數初始化

參數初始化是恢複變頻器默認設置或備份用戶配置的重要步驟。KD600M係列提供了以下功能代碼：

P0-28（參數初始化）

選項：

0：無操作
1：恢複出廠設置（不包括電機參數、記錄和P0-20）
2：清除記錄
3：備份用戶參數
4：恢複備份參數

出廠默認：0
可更改狀態：運行狀態（★）

要執行初始化，用戶需在設備停止時進入P0-28，設置為1並確認，變頻器將恢複出廠設置。此操作不影響電機參數和運行記錄，確保關鍵數據保留。

P0-29（參數上傳/下載）

選項：

0：無功能
1：上傳參數
2：下載參數（不包括P4和A1）
3：下載參數（包括P4和A1）
4：下載所有參數
5-7：下載修改的參數

出廠默認：0
可更改狀態：停止或運行狀態（☆）

此功能允許用戶備份自定義參數或從備份中恢複，適用於多設備配置或故障恢複。

密碼與參數訪問限製

為防止未經授權的修改，KD600M係列提供了密碼保護和參數訪問限製功能：

密碼保護

P7-49（用戶密碼）：

範圍：0至65535
出廠默認：0

PF.00（工廠密碼）：

範圍：0至65535
出廠默認：*****（隱藏以確保安全）

用戶可通過設置P7-49啟用密碼保護。故障代碼Err25（EEPROM讀寫失敗）或Err1A（密碼輸入次數超限）可能提示密碼相關問題，需檢查EEPROM芯片或聯係技術支持。

參數訪問限製

B0-00（功能代碼隻讀選擇）：

0：無效（無限製）
1：隻讀（參數不可修改）
出廠默認：0

參數狀態：

★：運行時不可更改（例如，P0-03：電機控製）。
○：僅限製造商修改。
●：隻讀（例如，PF組參數）。

這些限製確保關鍵參數的安全性，防止誤操作或未經授權的更改。

外部端子正反轉控製與電位器調速

KD600M係列支持通過外部端子實現正反轉控製和電位器調速，適用於自動化係統。

正反轉控製

數字輸入端子（DI1-DI10）：

DI1：默認正轉（功能代碼1）。
DI2：默認反轉（功能代碼2）。
支持PNP/NPN模式，通過DIP開關切換。
可通過IO1/IO2擴展卡支持最多10個數字輸入。

P5-11（端子命令方式）：

0：二線製1
1：二線製2
2：三線製1
3：三線製2
出廠默認：0

接線方法：

將DI1和DI2連接至PLC或開關，COM端子作為公共端。
確保接線牢固，避免短路或接觸不良。

電位器調速

模擬輸入端子（AI1, AI2）：

支持0-10V或4-20mA輸入。
P5-15（AI1最小輸入）：範圍：0.00V至10.00V；對應設置：-100.0%至100.0%。
P5-16（AI1最大輸入）：範圍：0.00V至10.00V；對應設置：-100.0%至100.0%。

接線方法：

使用1-5kΩ電位器，連接至AI1和+10V-GND端子（+10V提供最大10mA電源）。
接線長度建議小於20米，避免信號幹擾。

設置步驟：

設置P5-11為0（二線製1）以啟用端子控製。
配置P5-15和P5-16，定義電位器輸入範圍。
旋轉電位器，觀察顯示屏頻率變化，確保調速正常。

常見故障代碼與解決方法

KD600M係列手冊列出了多種故障代碼及其解決方法，以下是常見故障及處理步驟：

故障代碼	故障名稱	解決方法
Err01	逆變器模塊保護	檢查U、V、W端子是否短路或接地，檢查過熱、接線、風扇和通風道；如無法解決，聯係技術支持。
Err04	加速過流	檢查輸出電路、電機參數、加速時間（P9-22）、V/F增益、電壓、負載和變頻器容量；調整參數。
Err05	減速過流	檢查輸出電路、電機參數、減速時間（P9-23）、電壓、負載、製動單元/電阻和磁通增益；調整參數。
Err06	恒速過流	檢查輸出電路、電機參數、電壓、負載和變頻器容量；調整參數。
Err08	加速過壓	檢查電壓、外力、加速時間、製動單元/電阻和電機參數；調整設置。
Err09	減速過壓	檢查電壓、外力、減速時間和製動單元/電阻；調整設置。
Err10	恒速過壓	檢查電壓、外力和電阻安裝；調整參數。
Err12	欠壓故障	檢查電源穩定性、電壓範圍、母線電壓、整流器和驅動/控製板；複位或聯係支持。
Err13	驅動器過載	降低負載，檢查電機狀況，考慮升級變頻器。
Err14	電機過載	調整P9-01設置，檢查負載和電機狀況，升級變頻器。
Err15	驅動器過熱	降低環境溫度，清理通風道，檢查風扇和熱敏電阻，必要時更換模塊。
Err17	電流檢測故障	檢查接線、電流設備和主/控製板；聯係支持。
Err20	接地短路	檢查電機和電纜是否短路，必要時更換；聯係支持。
Err23	輸入相位丟失	檢查電源、驅動/防雷/主板；聯係支持。
Err24	輸出相位丟失	檢查電機線、輸出平衡、驅動/模塊；排除故障或聯係支持。
Err25	EEPROM操作失敗	檢查EEPROM芯片，必要時更換主板；聯係支持。
Err27	通信故障	檢查主機、通信設置和P8組參數；調整接線/參數。
Err28	外部故障	檢查DI端子輸入，複位故障。
Err29	速度偏差過大	延長加速/減速時間，複位P9-31/P9-32。
Err30/31	用戶定義故障1/2	檢查DI端子輸入，複位故障。
Err32	PID反饋丟失	檢查反饋信號，複位PA-13。
Err33	快速電流限製	降低負載，延長加速時間，或升級變頻器。
Err34	負載掉落故障	複位或調整P9-28至P9-30條件。
Err35	輸入電源故障	調整電壓，延長電源周期。
Err37	參數存儲異常	檢查DSP-EEPROM通信，必要時更換主板。
Err39	運行時間到達	檢查運行時間，必要時複位。
Err40	累計運行時間到達	檢查累計運行時間，複位。
Err42	運行中切換電機	確保正確的電機切換程序。
Err46	主從通信中斷	檢查主從通信連接。

故障處理通用步驟

斷電檢查：在處理任何故障前，斷開變頻器電源，確保安全。
參考手冊：根據故障代碼，查閱手冊第6章（48-53頁）中的具體解決步驟。
參數調整：根據故障原因調整相關參數（如加速時間P9-22、減速時間P9-23）。
複位：通過STOP鍵或設置P9-11（自動複位次數，0-20，默認0）和P9-13（複位間隔，0.1s-100.0s，默認1.0s）複位故障。
技術支持：若故障無法解決，聯係K-DRIVE技術支持。

結論

K-DRIVE KD600M係列變頻器通過其直觀的操作麵板、靈活的參數設置和強大的外部控製功能，為電機控製提供了高效的解決方案。用戶通過掌握操作麵板功能、參數初始化、密碼保護、外部端子控製和故障處理方法，可以確保設備在各種工業場景中的穩定運行。建議用戶始終參考用戶手冊
