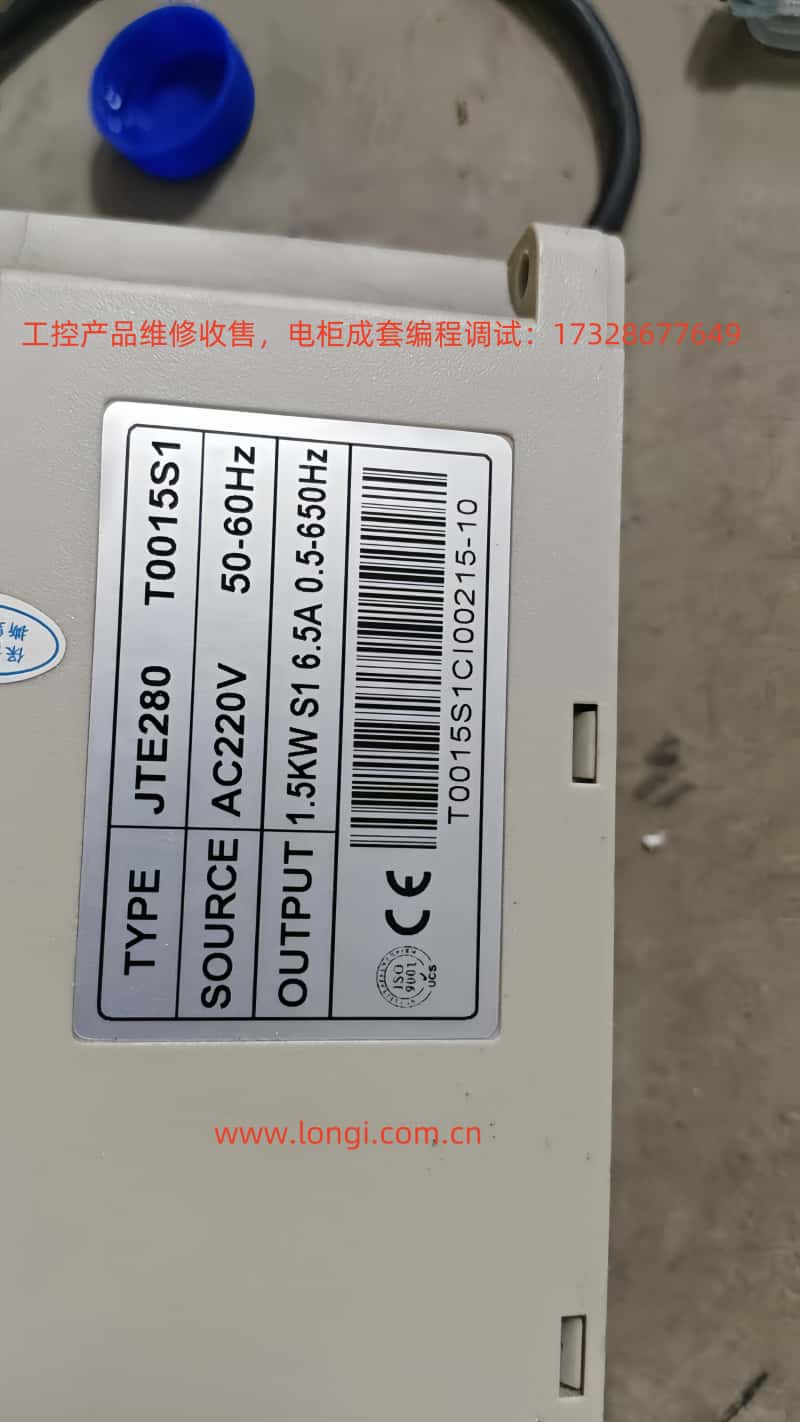

金田變頻器JTE280係列用戶手冊深度使用指南

金田JTE280係列變頻器作為工業自動化領域的核心設備，其功能豐富性和操作靈活性備受認可。本文將結合用戶手冊內容，深入解析關鍵操作流程及故障解決方案，幫助工程師快速掌握設備應用技巧。

一、操作麵板核心功能與參數管理

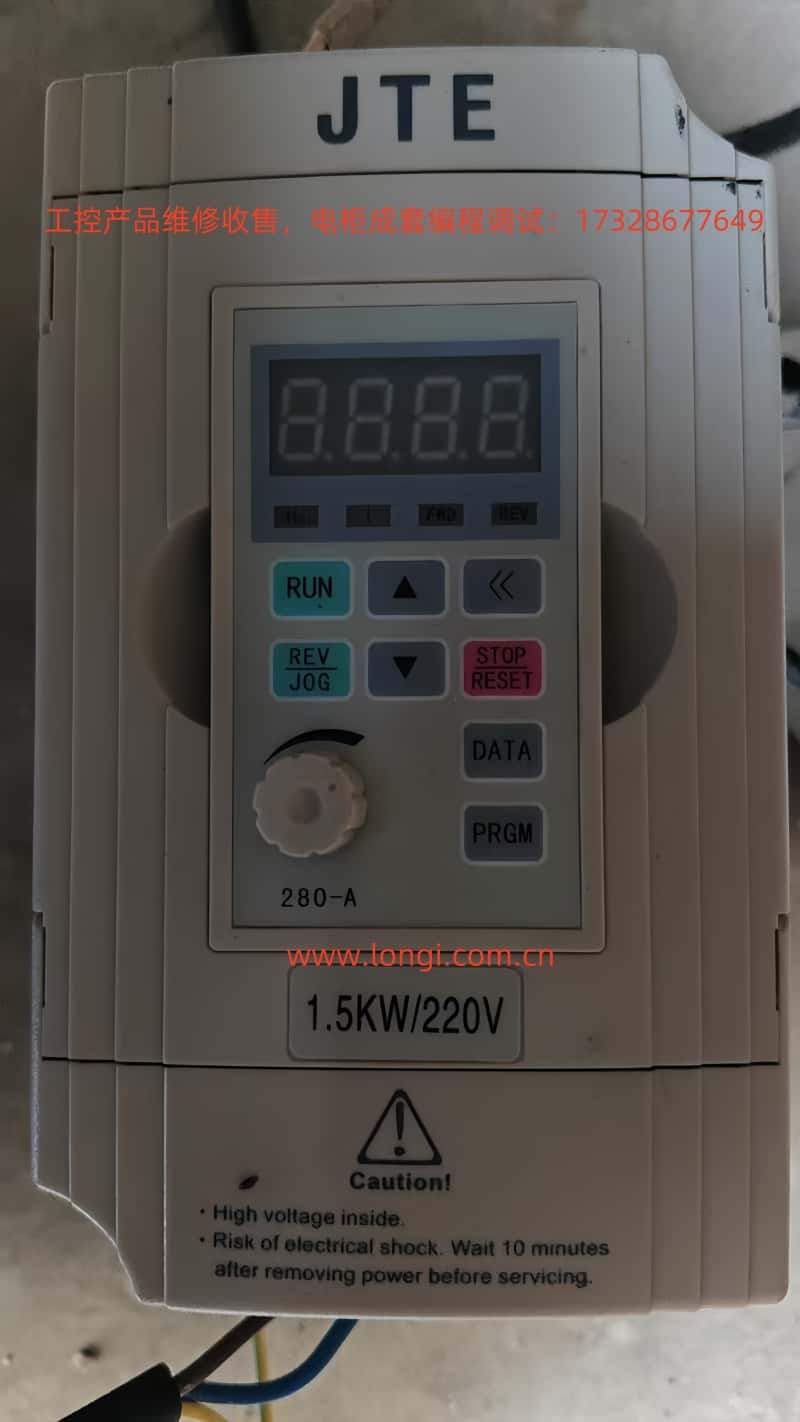

1. 麵板布局與基礎操作

操作麵板分為大小兩種布局（圖4-1/4-2），核心功能鍵包括：

• RUN：啟動運行（需P0.03=0）

• REV/JOG：反轉/點動（功能由P3.52定義）

• STOP/RESET：停機/故障複位

• PRGM：進入參數菜單/長按5秒鎖定鍵盤

• ▲/▼：修改參數值（運行時可調速）

• <<：切換監控參數（J-00~J-11）

2. 參數初始化操作

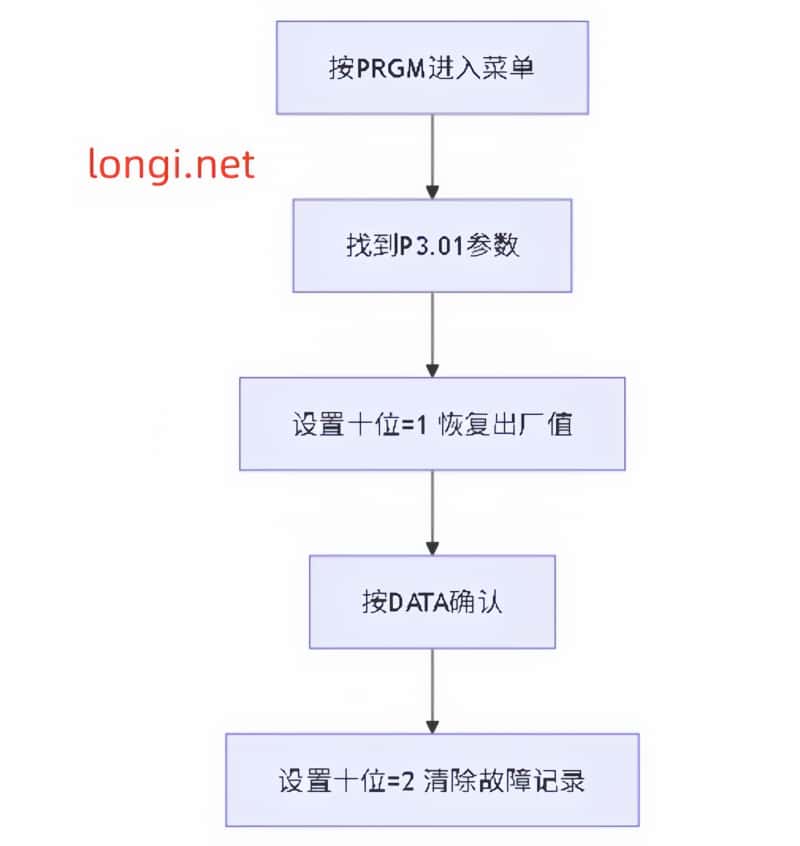

通過三級菜單完成初始化：

mermaidgraph TDA[按PRGM進入菜單] --> B[找到P3.01參數]B --> C[設置十位=1 恢複出廠值]C --> D[按DATA確認]D --> E[設置十位=2 清除故障記錄]

3. 參數加密與訪問控製

• 密碼設置：P0.00設為0001-9999激活密碼，修改時需驗證原密碼

• 訪問分級（P3.01個位控製）：

• 0：全參數可修改

• 1：僅P3.01可修改

• 2：僅P0.02和P3.01可修改

• 鍵盤鎖定：長按PRGM鍵5秒實現物理鎖定

二、外部端子控製與調速實戰配置

1. 端子正反轉控製

所需參數設置：

iniP0.03 = 1      ; 命令源選擇端子控製P4.08 = 0      ; 兩線模式1（或1/2/3按需選擇）

接線方案（以模式1為例）：

• 正轉：FWD-DCM短接

• 反轉：REV-DCM短接

• 停止：斷開端子

2. 外部電位器調速

參數配置鏈：

iniP0.01 = 0      ; 頻率源選麵板電位器P1.01 = 1.00   ; VI增益默認值P1.02 = 0.00V  ; 最小電壓對應P1.03 = 0.00Hz ; 最小頻率P1.04 = 10.00V ; 最大電壓P1.05 = 50.00Hz; 最大頻率（按需調整）

接線指南：

1. 電位器中間端 → VI端子

2. 電位器正端 → +10V端子

3. 電位器負端 → ACM端子

推薦使用10kΩ線性電位器

三、故障代碼大全與處理方案

故障複位流程：

1. 排除硬件故障（如短路、過載）

2. 按STOP/RESET鍵清除當前故障

3. 查詢曆史記錄（P6.00-P6.11）分析根本原因

四、高級功能應用技巧

1. 多段速編程實例

設置P3.27-P3.41定義15段頻率，通過端子組合觸發：

bash
# 端子定義
P4.00=1  # M11=多段速端子1
P4.01=2  # M12=多段速端子2
P4.03=3  # M14=多段速端子3

# 速度1觸發：M11閉合，其他斷開
# 速度2觸發：M12閉合，其他斷開
# 速度3觸發：M11+M12閉合

2. 擺頻功能紡織應用

iniP9.00=1      ; 啟用擺頻P9.02=30.00  ; 預置頻率30HzP9.04=10.0%  ; 擺幅比例P9.06=5.0s   ; 擺頻周期P9.07=40.0%  ; 上升時間占比

3. PID恒壓供水配置

iniP7.00=1      ; 啟用閉環P7.01=2      ; CI給定（4-20mA）P7.02=1      ; CI反饋P7.10=0.85   ; KP增益P7.11=0.15   ; KI增益P7.16=25.00  ; 預置頻率25Hz

結語

JTE280變頻器通過靈活的參數化設計（200+可調參數）滿足複雜工況需求。重點注意事項：

1. 海拔超過1000米需降額使用（圖1-3曲線）

2. 電機電纜超30米必須加輸出電抗器（1.3.8條款）

3. 製動電阻選型需嚴格按表3-25規格（防火災風險）

掌握本文核心操作要點，可大幅提升設備調試效率並降低故障率，建議結合手冊第9章《應用範例》進行實操驗證。
