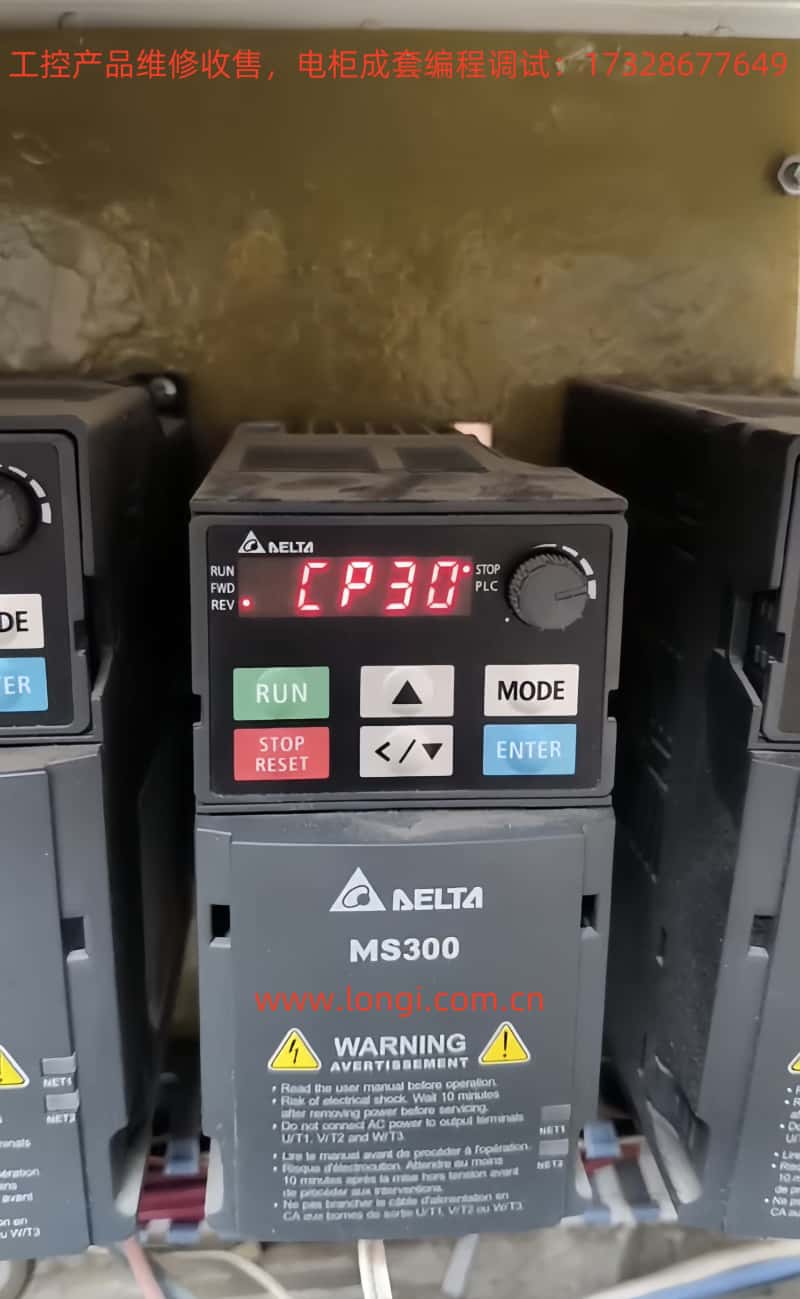

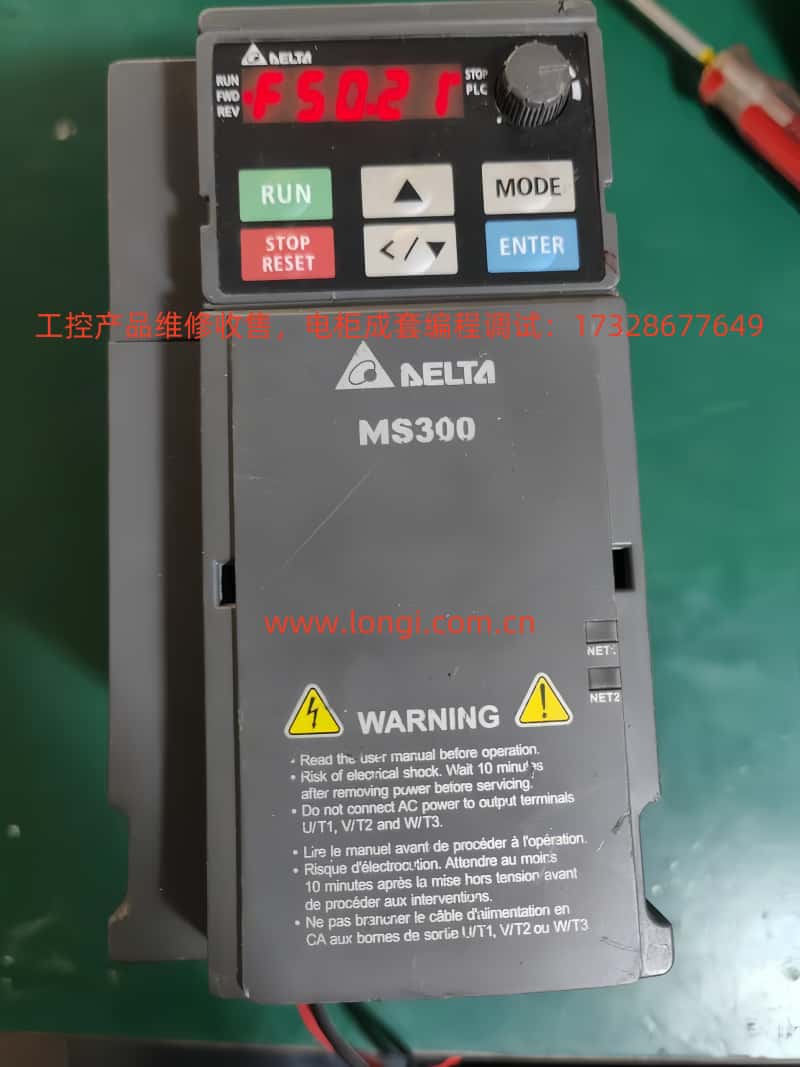

台達MS300變頻器CP30故障解析與解決方案

引言

台達MS300係列變頻器憑借其高性能和可靠性廣泛應用於工業領域，但在使用過程中可能遇到各類故障。其中，CP30故障（內部通訊異常）是較為常見的故障之一。本文將結合官方資料與實際案例，係統解析CP30故障的成因、排查方法及解決方案，幫助工程師快速定位問題並恢複設備運行。

一、CP30故障的定義與機理

1.1 官方定義

根據台達官方技術文檔，CP30是MS300係列變頻器的內部通訊專用錯誤碼，表示控製板與驅動板之間的通訊中斷或信號延遲。該故障通常與硬件連接異常、電源波動或部件老化相關。

1.2 故障觸發場景

• 間歇性故障：設備運行一段時間後突然報錯，重啟後暫時恢複，但故障反複出現。

• 環境變化後：如節假日停機後重啟，或環境溫濕度變化較大時。

• 負載波動時：負載突變或頻繁啟停導致通訊壓力增大。

1.3 故障機理

CP30故障的核心機理在於控製板與驅動板間的數據交互異常，具體可能由以下原因引發：

1. 硬件連接問題：

• 控製端子排接線鬆動或氧化。

• 通訊線纜過長（超過15米）且未加裝信號中繼器。

• 動力線與控製線未分層布線，導致電磁幹擾。

2. 電源波動：

• 開關電源5V/12V輸出電壓波動超出±5%，導致控製板供電不穩定。

• 輸入電源諧波幹擾或電壓突變。

3. 部件老化：

• 主控板RS485通訊芯片故障。

• EEPROM存儲器損壞或光耦器件（如PC923、PC929）劣化。

4. 軟件與參數：

• 固件版本不兼容或參數配置錯誤。

• 通訊協議設置與上位機不匹配。

二、CP30故障的排查流程

2.1 初步檢查

2.1.1 外觀與接線檢查

1. 控製端子排：

• 檢查接線是否鬆動、氧化，重點排查通訊端子（如RS485接口）。

• 確認線纜屏蔽層單端接地，避免接地回路幹擾。

2. 通訊線纜：

• 測量線纜長度，若超過15米需加裝信號中繼器。

• 檢查線纜絕緣層是否破損，避免短路或串擾。

3. 分層布線：

• 確保動力線（主回路）與控製線（信號線）分開走線，間距≥30cm。

2.1.2 電源與接地檢查

1. 開關電源測試：

• 使用萬用表測量控製板供電電壓（5V/12V），波動應≤±5%。

• 若電壓異常，檢查濾波電容是否老化或更換開關電源模塊。

2. 接地驗證：

• 確認接地端子可靠連接，接地電阻≤4Ω。

• 避免與動力線共用地線，防止地線幹擾。

2.2 硬件深度檢測

2.2.1 電路板檢查

1. 插接件狀態：

• 拆機觀察主控板與驅動板間插接件PIN針是否偏移、斷裂或氧化。

• 清潔插接件並重新插拔，確保接觸良好。

2. 電容與光耦檢測：

• 測量主回路濾波電容容值，若低於額定值80%需更換。

• 使用示波器檢測光耦器件（如PC923、PC929）的輸入輸出波形，確認無畸變或延遲。

2.2.2 通訊芯片測試

1. RS485芯片檢測：

• 使用萬用表測量RS485芯片的A、B線電壓差，正常應為2-3V。

• 若電壓異常，更換RS485通訊芯片或控製板。

2. EEPROM驗證：

• 通過參數初始化操作（保留電機銘牌數據）測試EEPROM是否正常。

• 若初始化後故障依舊，需更換控製板。

2.3 軟件與參數排查

1. 參數初始化：

• 恢複變頻器出廠設置，重新輸入電機參數（如功率、極數、額定電流等）。

• 確認參數06-17~06-22（通訊相關參數）設置正確。

2. 固件版本檢查：

• 聯係台達官方或通過變頻器麵板查詢固件版本。

• 若版本過舊，升級至最新版本以修複潛在通訊漏洞。

3. 通訊協議驗證：

• 確認上位機（如PLC、觸摸屏）的通訊協議（如Modbus、CANopen）與變頻器設置一致。

• 使用串口調試工具模擬通訊，驗證數據交互是否正常。

三、CP30故障的解決方案

3.1 硬件修複

1. 接線優化：

• 更換氧化或鬆動的接線端子，使用鍍錫銅線並壓接端子。

• 加裝信號中繼器或使用屏蔽雙絞線，提升通訊穩定性。

2. 部件更換：

• 更換老化的電容、光耦或RS485芯片。

• 若控製板損壞，聯係台達官方更換原裝板卡。

3. 電源改進：

• 加裝三相電抗器或諧波濾波器，抑製輸入電源諧波。

• 更換高精度開關電源模塊，確保供電穩定。

3.2 軟件調整

1. 參數優化：

• 調整通訊超時時間（參數14-70~14-73），適當延長以適應複雜環境。

• 禁用非必要通訊功能，減少數據交互量。

2. 固件升級：

• 通過台達官網下載最新固件，使用專用編程器升級控製板。

3. 協議適配：

• 修改上位機程序，確保通訊指令格式與變頻器兼容。

• 使用中間設備（如網關）轉換不同通訊協議。

3.3 預防措施

1. 定期維護：

• 每季度檢查接線端子緊固度，清潔電路板灰塵。

• 每年檢測電容容值及光耦性能，提前更換老化部件。

2. 環境優化：

• 確保變頻器安裝環境通風良好，避免高溫、高濕或粉塵汙染。

• 遠離大功率設備或電磁幹擾源，必要時加裝屏蔽罩。

3. 備份與監控：

• 定期備份變頻器參數，便於故障時快速恢複。

• 加裝通訊狀態監控模塊，實時預警異常。

四、典型案例分析

案例1：間歇性CP30故障

現象：某工廠MS300變頻器在假期後頻繁報CP30，重啟後短暫正常運行，但數小時後再次故障。
排查過程：

1. 檢查控製端子排，發現接線氧化嚴重，接觸電阻增大。

2. 測量通訊線纜長度達20米，未加裝中繼器，信號衰減明顯。

3. 拆機發現主控板RS485芯片引腳氧化，通訊波形畸變。
   解決方案：

4. 清潔並緊固接線端子，更換氧化線纜。

5. 加裝信號中繼器，縮短有效通訊距離。

6. 更換RS485芯片，恢複通訊穩定性。
   效果：故障徹底消除，設備連續運行3個月無異常。

案例2：參數配置引發的CP30

現象：新安裝的MS300變頻器在調試階段頻繁報CP30，但硬件檢查無異常。
排查過程：

1. 發現工程師誤將通訊超時時間設置為極短值，導致數據交互中斷。

2. 固件版本過舊，存在通訊協議兼容性問題。
   解決方案：

3. 調整通訊超時時間至默認值，並優化其他通訊參數。

4. 升級固件至最新版本，修複協議漏洞。
   效果：故障立即消除，設備順利投入運行。

五、結論

CP30故障是台達MS300變頻器中較為複雜的內部通訊異常問題，需從硬件連接、電源質量、部件老化及軟件配置等多維度係統排查。通過規範接線、定期維護、參數優化及部件更換，可有效解決此類故障。工程師在處理時應結合官方資料與實際案例，靈活運用檢測工具，逐步縮小故障範圍，最終實現快速修複。
