一、故障現象概述

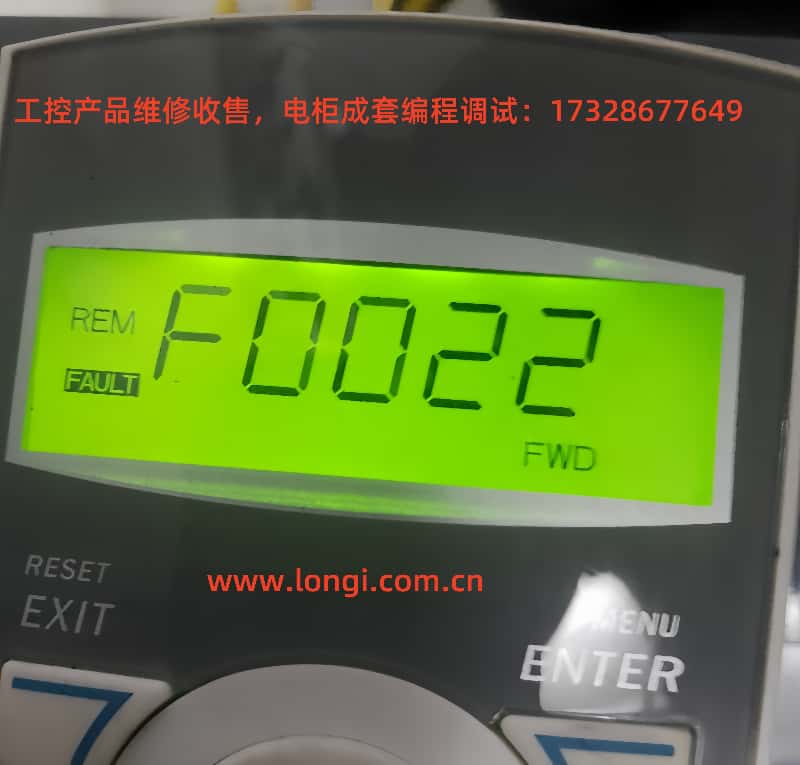

在工業現場中，ABB ACS510係列變頻器被廣泛用於風機、水泵、壓縮機等三相電機的調速控製。但在某些運行或啟動階段，用戶可能會遭遇 F0022 故障代碼，顯示在控製麵板上，如下圖所示：

控製麵板報警：F0022
故障類型：SUPPLY PHASE（電源缺相）

該報警是變頻器對輸入電源異常的一種自我保護機製。根據ABB官方技術資料與實地維護經驗，F0022表示變頻器檢測到直流母線的紋波電壓過高，通常是由於輸入電源缺相或輸入熔斷器熔斷所導致的。

二、F0022故障原理分析

1. 電源缺相的本質

三相變頻器依賴穩定的三相交流輸入電源（L1-L2-L3或U1-V1-W1）來整流成直流電壓供內部逆變電路使用。一旦任意一相電源缺失或電壓嚴重不平衡，就會引起整流後的直流母線電壓出現異常的紋波。

❗變頻器內部會通過采樣電路監測直流母線的電壓紋波情況，一旦超過設定閾值，就會觸發F0022保護，防止電路受損。

2. 常見導致缺相的因素

• 上級電源熔斷器熔斷：單個熔斷器開路或燒毀；

• 電源進線接觸不良：接線端子鬆動、氧化、燒蝕；

• 配電櫃內部接線錯誤或線纜破損；

• 進線電纜缺相或短路故障；

• 電源電壓波動劇烈：特別是輕載長電纜係統中；

• 進線端使用不規範的空氣開關造成斷相。

三、F0022故障的排查與處理步驟

為快速定位和排除F0022故障，建議遵循以下係統化的處理流程：

步驟一：確認輸入電源是否缺相

使用 三用電表或相序表 測量變頻器輸入端（U1、V1、W1）是否為正常三相交流電：

• 檢查每兩相之間電壓是否在額定範圍（380V ±10%）；

• 檢查三相是否都有電壓輸入；

• 若發現任一相無電壓或電壓偏低，判定為缺相。

步驟二：檢查熔斷器

打開電源櫃或控製櫃，檢查輸入回路是否存在以下問題：

• 熔斷器（一般為三相刀熔或小型熔斷器）是否有一相熔斷；

• 用萬用表檢查熔斷器電阻是否為零（通斷良好）；

• 更換損壞熔斷器，並確認其容量匹配電流需求。

步驟三：檢查接線及端子

• 確認電源輸入端子U1/V1/W1是否有接線鬆動；

• 檢查進線是否使用氧化或燒焦的銅線；

• 擰緊接線螺絲，必要時剪掉氧化部分重新接線。

步驟四：檢查空氣開關或接觸器

• 若係統中使用了空氣開關或接觸器進行控製，需排查是否某一相觸點已損壞或觸點接觸不良；

• 更換磨損的空氣開關或接觸器。

步驟五：檢測輸入電壓不平衡

• 若三相均有電壓，但變頻器仍報F0022，可使用電壓表測量三相電壓是否平衡；

• 若任一相偏差超過10%，也可能觸發報警；

• 建議檢查變壓器、配電係統電壓輸出是否異常。

四、預防F0022故障的建議措施

為防止類似F0022缺相故障的再次發生，用戶可從以下幾個方麵加強係統可靠性：

1. 規範使用熔斷器與空氣開關

• 選型應與變頻器的額定電流相匹配；

• 使用品牌可靠、響應速度快的保護器件；

• 三相熔斷器應為同一品牌、型號、規格。

2. 加裝缺相保護器

在電源進線端加裝三相缺相保護繼電器，一旦發現任意一相掉電，可強製切斷電源，保護下遊設備。

3. 定期維護檢查接線與端子

• 每季度檢查電源端子是否鬆動；

• 清潔端子與接觸件，防止氧化發熱。

4. 供電係統加強穩壓保護

• 若供電電網質量差，可考慮增設穩壓裝置；

• 大型係統可使用隔離變壓器或UPS保護設備。

五、故障複位與恢複運行

完成故障排查並處理後，可按以下步驟重啟變頻器：

1. 關閉變頻器電源，等待至少5分鍾放電；

2. 確認所有輸入相線、電壓正常；

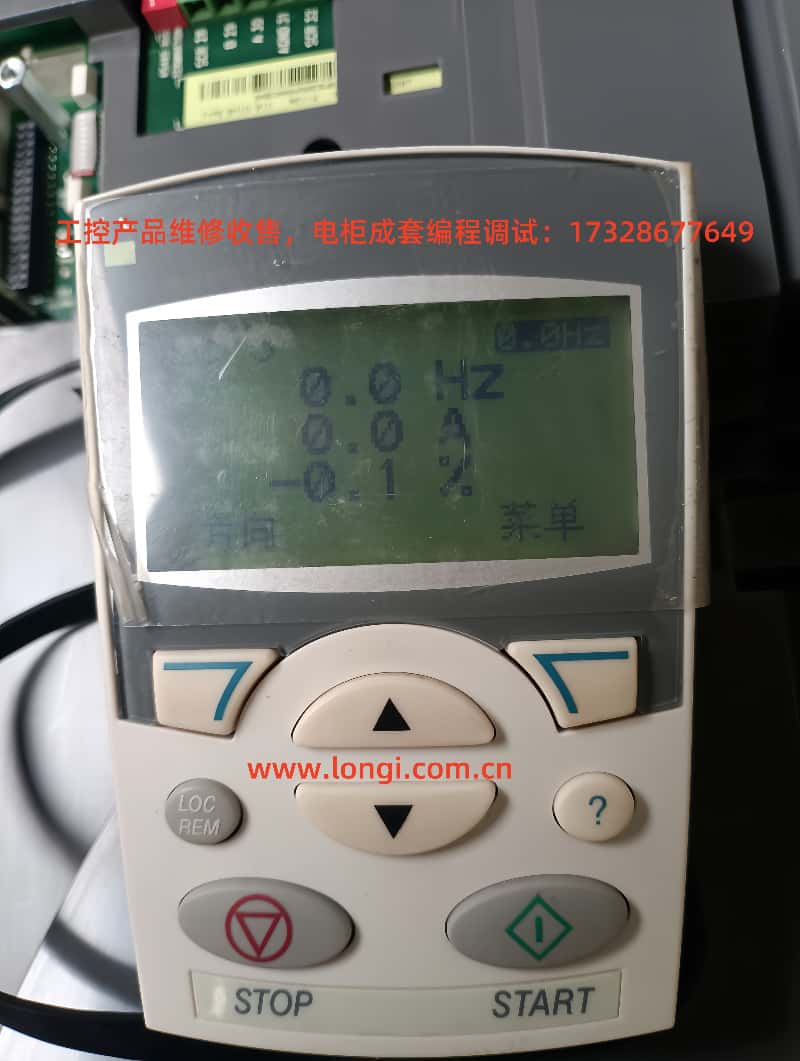

3. 再次上電，確認控製麵板不再顯示F0022；

4. 按“RESET”按鈕或“停止”鍵複位故障；

5. 若設置為自動運行，可觀察是否自動恢複運行。

六、結語

ABB ACS510變頻器報F0022“電源缺相”是一個常見的電氣故障，反映的是係統電源的非正常供電問題。其保護機製體現了變頻器對設備與負載的保護智能性。隻要按照係統化的檢查步驟逐一排查，大多數問題都可以快速解決。

電氣維護人員在處理此類故障時，應注重電源係統的完整性與接線工藝質量，提升對缺相、電壓不平衡等問題的識別能力，確保變頻器與係統運行的安全與可靠。
