一、問題背景與故障現象

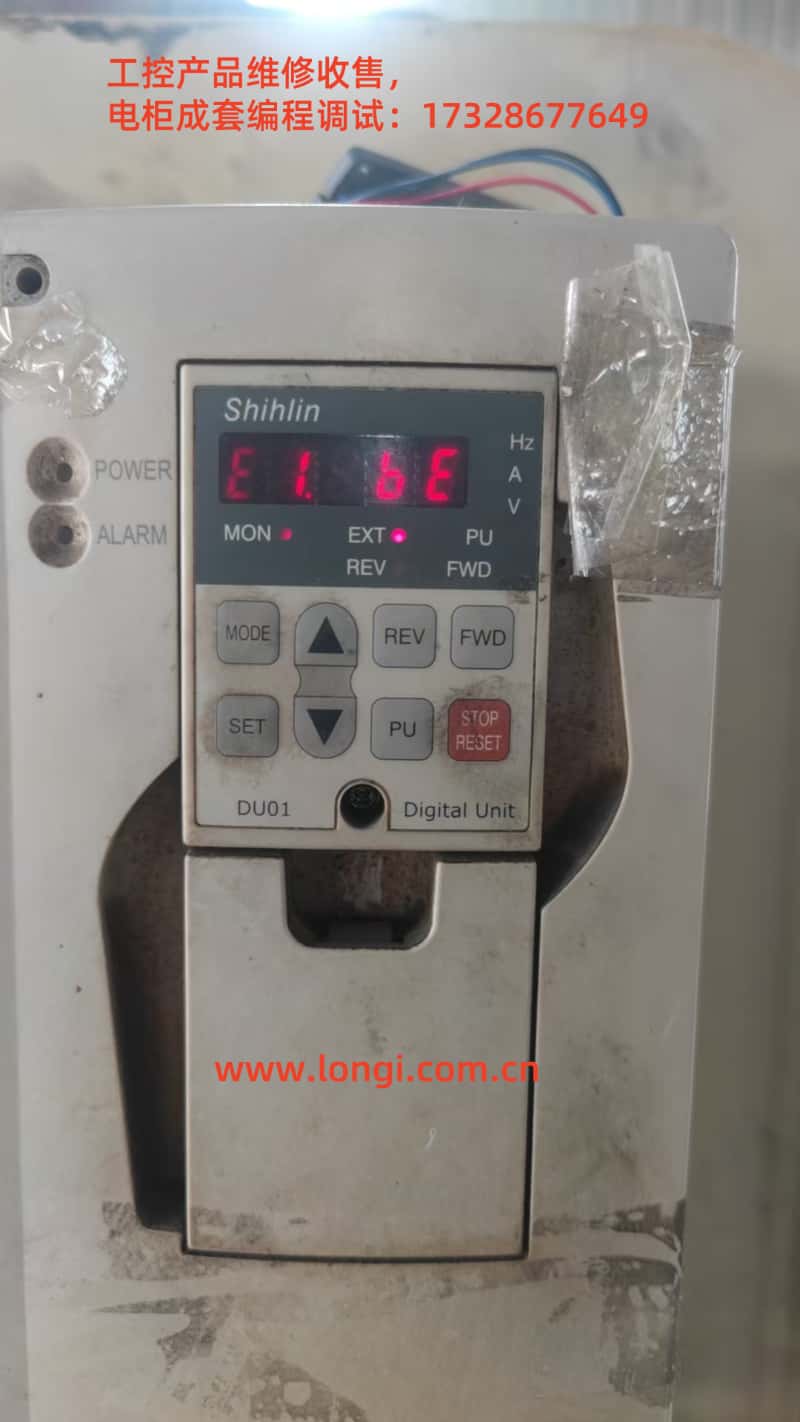

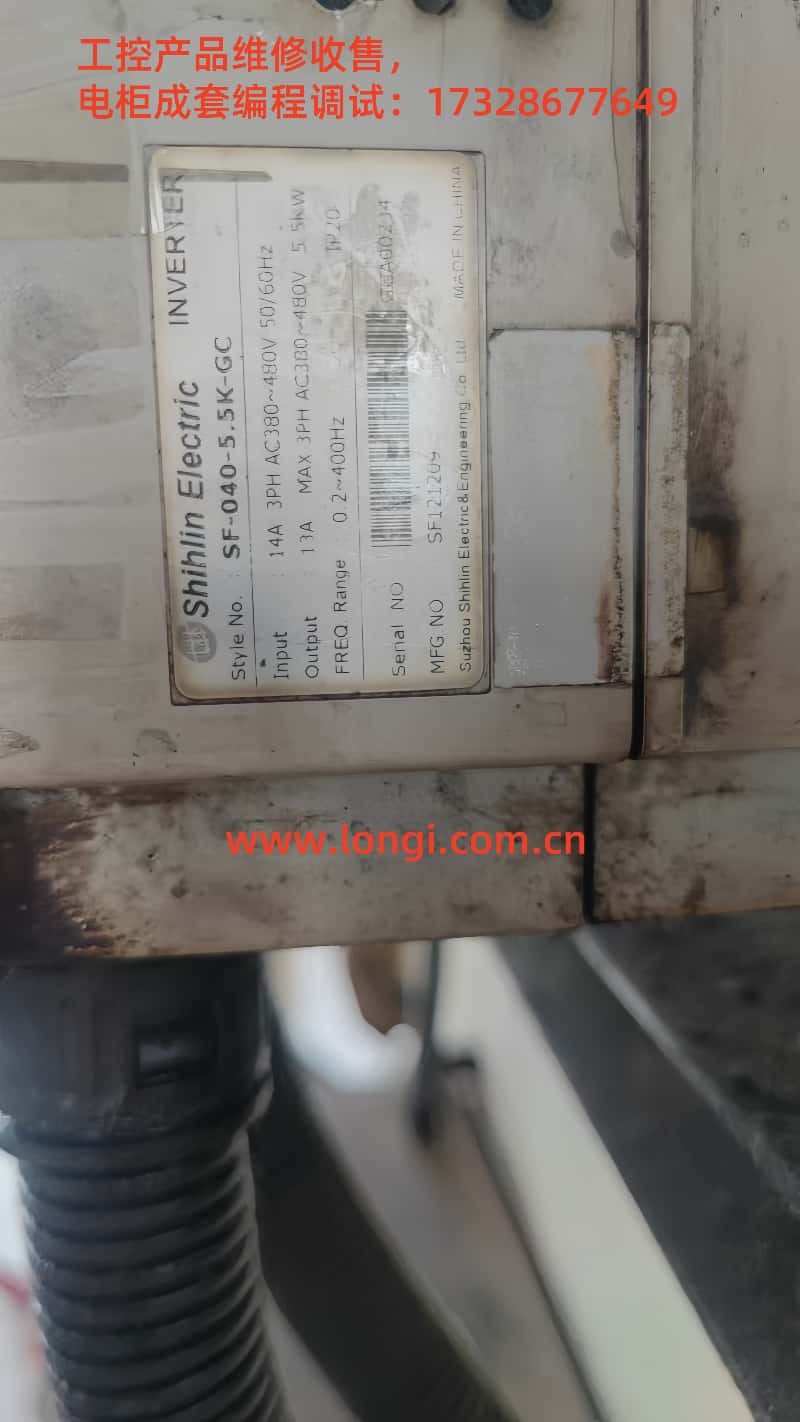

在工業現場運行的士林 SF 係列變頻器（如 SF‑040‑5.5K）上，顯示屏同時出現 “E1” 和 “BE”（或顯示為 “bE”）代碼，如圖所示。這代表變頻器當前報警狀態是“E1.BE”，通常伴隨內部控製停止、輸出斷開等保護行為，導致驅動的電機停止運轉，影響生產連續性。

二、報警代碼解析

2.1 “E1” 異常定義

• “E1” 是變頻器的第一級報警（Latest Alarm），用於通用異常報警，當某一方麵出現異常時即刻觸發 E1。但這個代碼並不直接定義故因，而是作為“觸發報警”的標誌，需結合後續附加信息判斷具體故障 。

• 通過參數組 06‑5606‑61（如 P.752P.757），可讀取該警報發生時的輸出頻率、電流、電壓、溫升、PN 電壓和已運行時間，以協助診斷 。

2.2 “BE” / “bE” 故障含義

• “BE” 是指 Brake‑relay（刹車繼電器）異常，屬於硬件檢測類報警之一，表示刹車繼電器電路異常或檢測值越界。

• 在 OtomasyonAvm 網站相關代碼對照中也指出：“brake resistor abnormal (Abnormal relay)” 。

因此，“E1.BE” 是變頻器同時觸發了 E1 報警並發現了刹車單元異常。

三、故障可能原因剖析

結合硬件結構與現場運行特征，可將原因歸為以下幾類：

3.1 刹車繼電器本體故障

刹車繼電器可能接觸不良、動靜觸點損壞、繼電器線圈短路/斷路等，無法正常切換狀態或傳感發生異常。

3.2 刹車模塊及電阻異常

若變頻器集成了製動單元（DBU）但內部製動電阻損壞、斷路或連接鬆動，也會導致刹車回路檢測失敗，觸發 BE。

3.3 接線或接口鬆動

刹車單元與變頻器主板之間通過插針或端子連接，若連接鬆動、氧化或髒汙，也會導致檢測不到預期狀態。

3.4 外界電路幹擾

電磁幹擾或高壓電源引起刹車控製回路誤動作，包括刹車繼電器頻繁動作或反饋異常。手冊建議在敏感線路加入磁環濾波 。

四、診斷流程與應對策略

4.1 安全隔離與現場初查

1. 斷電停機，關閉主電源，等待直流回路電荷釋放（紅燈熄滅）。

2. 打開前門/拆除麵板前務必無電壓，小心觸電 。


4.2 接線、插頭及接口檢查

1. 拆卸刹車模塊，清潔接口，用 600# 細砂或接點劑處理氧化層。

2. 確保所有連接緊固可靠，無阻抗增加。

4.3 測試繼電器線圈與動觸點

1. 使用萬用表測量線圈電阻，看是否斷路/短路。

2. 通電測試線圈驅動，測其是否吸合，若無法吸合或觸點無閉合即損壞。

4.4 電磁幹擾排查

1. 檢查刹車線路是否與高壓主電路、接觸器輸出線路捆綁。

2. 加裝磁環或 EMI 濾波器，規劃布線順序，避免互幹擾 。

4.5 備用繼電器或部件替換

若懷疑繼電器損壞，應聯係廠方采購相容的替換件，必要時將變頻器連帶刹車單元報修。

五、現場維護建議

5.1 定期巡檢

刹車繼電器應每 3–6 個月保養一次，包括清潔線圈、接點、檢查線束。

5.2 環境注意

避免潮濕、震動、粉塵等環境中運行變頻器；必要時為變頻器配備防護箱體，並保證良好的散熱 。

5.3 參數監控與報警日誌

啟用參數組 P.290、P.291 等，通過 PU 麵板或 PC 采集刹車動作記錄，可更早感知異常趨勢 。

5.4 針對 E1 異常的綜合解析

“E1” 作為一級警報，可搭配參數組 P.752–P.758 獲取現場狀況數據，結合報警代碼 BE 判斷一般為硬件問題，而非如電流過載等運行參數導致。

六、案例示範

案例一：刹車線圈斷路

現場變頻器出現 E1.BE，拆檢後發現刹車模塊在酷熱場所長時間使用，其內部線圈絕緣老化導致斷路。更換繼電器模塊，恢複正常。

案例二：接插件氧化

經過多次通電循環後，繼電器接口裸露位置氧化，接觸不良。清潔接點、塗防氧化油，加固連接後故障消除。

案例三：強電幹擾引發誤觸發

刹車輸出線側經常與主電源共線布線，受到電磁幹擾影響。現場工廠在刹車線加裝磁環濾波，並重新布線後，BE 報警再未複發 。

七、總結與建議

“E1.BE” 代表刹車繼電器硬件異常，不是普通 PID 或電流過載類故障，處理需側重硬件、接線、電磁環境等方向排查。關鍵點如下：

• 做好安全防護，斷電操作

• 仔細檢查繼電器本體及線圈

• 清潔/緊固所有相關接線、插件

• 加強布線、濾波防 EMI

• 啟用報警日誌監控、定期巡檢

• 必要時更換模塊或向士林廠家報修

通過上述方法，現場可快速恢複設備穩定運行，降低誤停機、生產中斷風險。

八、最後建議

1. 製定刹車繼電器及模塊納入例行保養項目；

2. 對現場接線規範和 EMI 排布做專項檢查；

3. 建議在關鍵節點配置常用模塊備件，以便快速替換；

4. 若頻繁出現 BE，懷疑核心硬件老化，可直接聯係士林廠方維修，切勿忽視硬件質量問題。
