施耐德變頻器ATV340“負載移動錯誤”故障分析與解決方案

引言

變頻器是現代工業自動化係統中不可或缺的核心組件，廣泛應用於電機驅動領域，通過精確控製電機的轉速和轉矩，實現高效生產、節能減排及設備壽命延長。施耐德電氣（Schneider Electric）作為全球知名的電氣設備製造商，其ATV340係列變頻器憑借卓越的性能、高可靠性及豐富的功能特性，在需要高動態響應和精確控製的工業場景中表現出色，例如起重設備、傳送係統及加工機械。

然而，在實際應用中，ATV340變頻器可能會遇到多種故障，其中“負載移動錯誤”（Load Movement Error，故障代碼[nLdCF]或[MDCF]）是一種常見的異常情況。該故障不僅可能中斷生產流程，還可能引發設備損壞或安全隱患，因此需要及時識別並妥善解決。本文將圍繞這一故障展開詳細分析，探討其定義、成因、診斷方法及解決方案，並提供預防建議，以幫助用戶有效應對這一問題。

故障描述

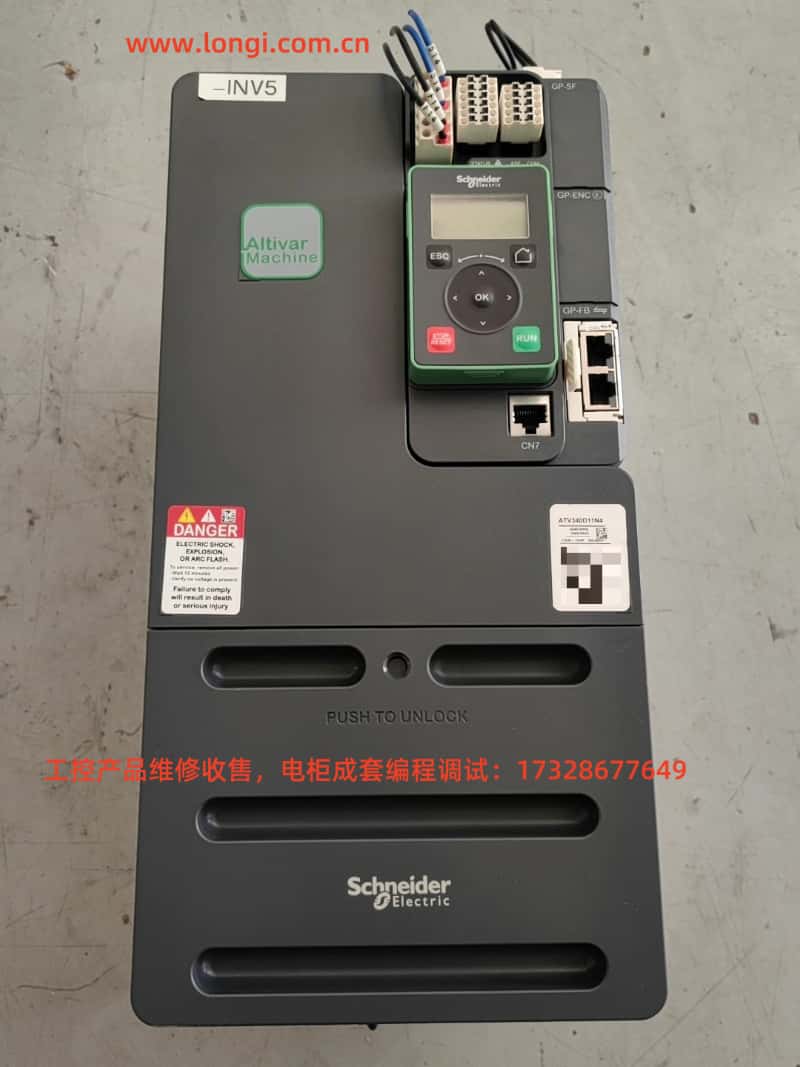

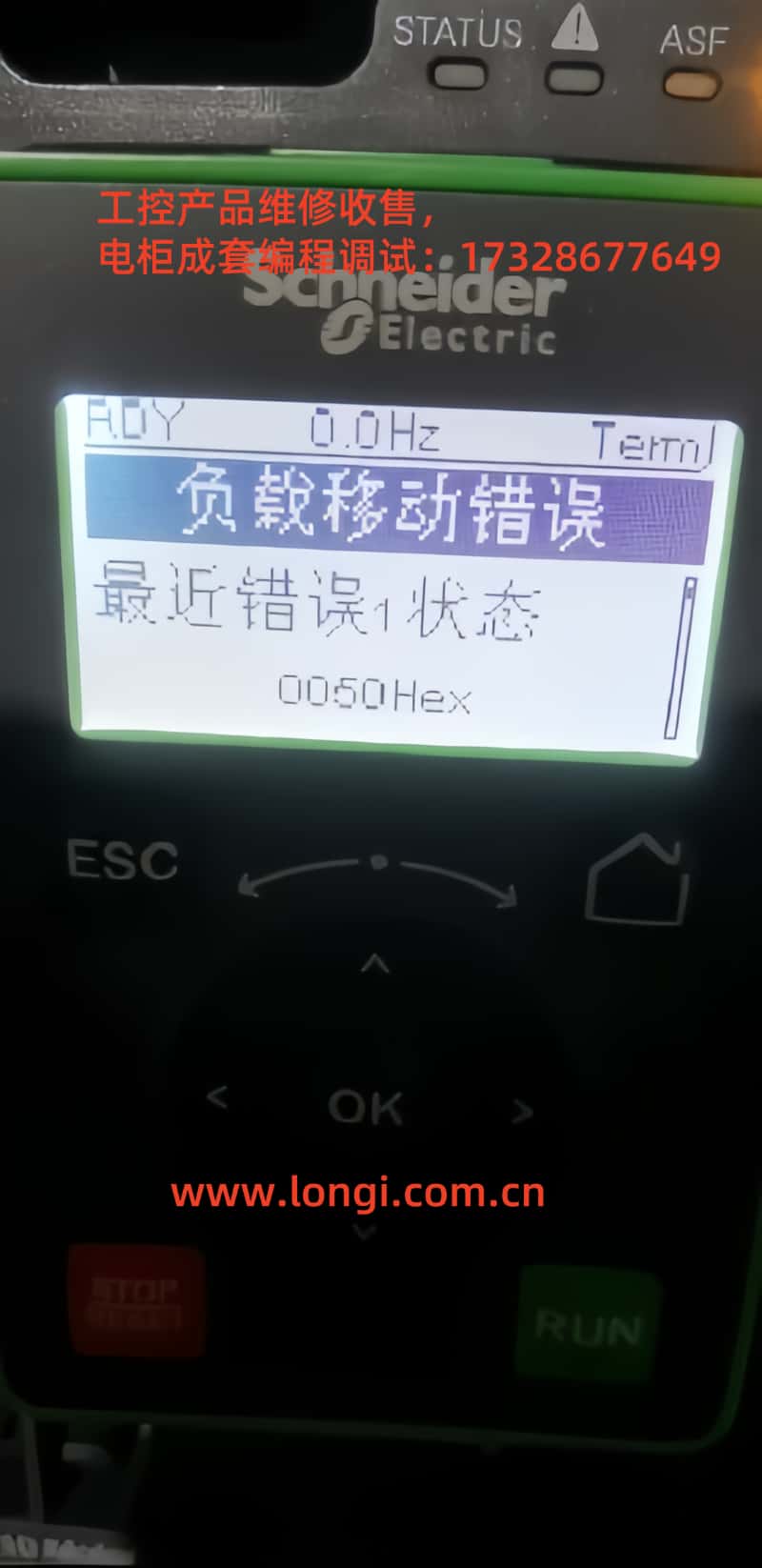

“負載移動錯誤”是指在未發出任何運動命令的情況下，負載（即電機驅動的機械部件）發生了意外的移動或位移。在ATV340變頻器的顯示屏上，這一故障通常以“負載移動錯誤”或代碼“nLdCF”顯示，有時也會記錄為“0050Hex”等十六進製代碼。根據施耐德ATV340編程手冊的描述，該錯誤表明係統檢測到電機在停止狀態或未受控時，負載發生了異常行為。

故障表現

• 顯示屏提示：變頻器顯示“負載移動錯誤”或“nLdCF”，並進入故障保護狀態。

• 電機行為：電機可能在未啟動時自行轉動，或在停止後負載發生位移。

• 係統影響：變頻器停止輸出，電機無法正常運行，可能導致生產中斷。

這種故障在起重、升降等應用中尤為關鍵，因為負載的意外移動可能導致貨物掉落或設備損壞，甚至危及現場人員安全。

故障原因分析

“負載移動錯誤”的發生可能由多種因素引發，以下是基於ATV340編程手冊及實際應用經驗總結的常見原因：

1. 製動係統故障

• 製動命令回路問題：製動命令回路的接線鬆動、接觸不良或元件損壞，可能導致製動信號無法正確傳遞，使製動器無法有效工作。

• 製動器失效：製動器本身的機械磨損、調整不當或老化，可能導致製動力不足，難以阻止負載移動。

2. 參數設置不當

• 負載移動檢測參數錯誤：ATV340支持負載移動檢測功能，通過參數[BRH b5]和轉矩閾值參考[TTR]監測負載狀態。若[BRH b5]未啟用（默認值為NO）或[TTR]設置不合理，可能導致故障漏報或誤報。

• 電機控製類型不匹配：參數[CTT]（電機控製類型）若未正確設置為[FVC]（異步電機標準）或[FSY]（同步電機標準），可能導致控製不穩定，引發負載異常移動。

• 負載保持時間不足：參數[MD FT]（負載保持時間）若設置過短，可能在電源恢複後無法有效檢測負載狀態，導致錯誤觸發。

3. 機械係統異常

• 傳動部件鬆動：聯軸器、齒輪或皮帶等傳動部件的鬆動或損壞，可能使負載在電機停止時繼續移動。

• 負載固定不牢：在起重應用中，若負載重心不穩或固定裝置失效，可能因重力作用導致移動。

4. 電氣係統問題

• 電源不穩定：電壓波動或瞬時斷電可能幹擾變頻器的正常控製，導致負載失控。

• 電磁幹擾：現場強烈的電磁幹擾可能影響變頻器的信號處理，引發誤動作。

5. 外部因素

• 外部力影響：如風力、重力或其他外力作用於負載，可能在電機停止時推動負載移動。

故障診斷方法

為準確識別“負載移動錯誤”的原因，用戶可按照以下步驟進行係統性診斷：

1. 查看故障信息

• 檢查顯示屏：記錄變頻器顯示的故障代碼（如“nLdCF”或“0050Hex”）及“最近錯誤1狀態”。

• 查詢曆史記錄：通過編程軟件或HMI查看故障發生的時間和頻率，分析觸發條件。

2. 檢查製動係統

• 製動命令回路：使用萬用表測試回路接線的連通性，檢查繼電器或接觸器是否正常。

• 製動器狀態：手動檢查製動器的閉合與釋放情況，確認其機械性能是否良好。

3. 驗證參數配置

• 負載移動檢測：進入參數菜單，確認[BRH b5]是否設置為“YES”（啟用）。若為“NO”，表示檢測功能未激活。

• 電機控製類型：檢查[CTT]參數是否與實際電機類型匹配（異步電機用[FVC]，同步電機用[FSY]）。

• 負載保持時間：查看[MD FT]設置，默認值為1分鍾，可根據應用需求調整至1-60分鍾。

4. 檢查機械係統

• 傳動部件：檢查聯軸器、齒輪等是否有鬆動或磨損跡象。

• 負載固定：確保負載在停止狀態下被牢固固定，無外部力幹擾。

5. 監測電氣環境

• 電源質量：使用電壓表監測輸入電壓，確保其在變頻器允許範圍（通常為380V±15%）內。

• 電磁幹擾：評估現場是否存在強幹擾源，如大功率設備或未屏蔽電纜。

6. 觀察負載行為

• 在安全條件下，斷開電機電源，觀察負載是否因外部力或機械鬆動而移動。

故障解決措施

針對上述原因，以下是具體的解決方法：

1. 修複製動係統

• 回路維修：更換損壞的接線或元件，確保製動命令準確傳遞。

• 製動器調整：修複或更換製動器，確保其製動力足夠，響應及時。

2. 優化參數設置

• 啟用檢測功能：將[BRH b5]設置為“YES”，激活負載移動檢測。

• 調整轉矩閾值：根據負載特性設置[TTR]，確保檢測靈敏度適中。

• 匹配控製類型：將[CTT]設置為[FVC]或[FSY]，與電機類型一致。

• 延長保持時間：將[MD FT]調整為適當值（如5分鍾），避免電源恢複後誤報。

3. 強化機械係統

• 緊固部件：對鬆動的傳動部件進行緊固或更換。

• 固定負載：增加固定裝置，確保負載穩定。

4. 改善電氣環境

• 穩定電源：安裝穩壓器或UPS，保持電壓穩定。

• 減少幹擾：對控製線路進行屏蔽，優化設備布局。

5. 清除故障代碼

• 複位操作：故障解決後，使用[ATR]（故障自檢複位）或[RSF]（複位故障）參數清除錯誤代碼。若需重置[MTBF]（負載保持延遲），可斷電重啟設備。

預防措施

為降低“負載移動錯誤”的發生概率，用戶可采取以下預防措施：

1. 定期維護

• 製動係統：每月檢查製動器及回路狀態，及時更換磨損部件。

• 機械係統：定期緊固傳動部件，防止鬆動。

2. 規範參數管理

• 參數備份：調試完成後保存參數配置，便於故障後快速恢複。

• 定期審核：每季度檢查關鍵參數（如[BRH b5]、[CTT]），確保設置正確。

3. 人員培訓

• 操作規範：培訓操作員正確使用變頻器，避免誤操作。

• 應急處理：教授基本故障診斷技能，提升應對能力。

4. 優化運行環境

• 電源保護：確保供電係統穩定，避免波動影響。

• 抗幹擾設計：優化布線，減少電磁幹擾。

結論

“負載移動錯誤”是施耐德ATV340變頻器在運行中可能遇到的典型故障，可能由製動係統失效、參數配置錯誤、機械鬆動、電氣問題或外部力影響引發。通過本文的分析，用戶可通過查看故障信息、檢查製動與機械係統、調整參數等步驟，係統性地診斷並解決問題。同時，定期維護、規範操作及優化環境等預防措施，能有效減少故障發生，確保設備長期穩定運行。

在工業自動化領域，快速準確地處理變頻器故障是保障生產效率和安全的關鍵。本文希望為用戶提供實用指導，幫助其更好地理解和應對ATV340的“負載移動錯誤”，從而提升設備管理的信心與能力。
