一、概述

在現代工業自動化控製係統中，變頻器承擔著極為重要的角色。施耐德電氣（Schneider Electric）推出的ATV630係列變頻器，廣泛應用於風機、水泵、壓縮機等領域，具備節能、靈活控製和豐富的通訊能力。但在實際使用過程中，用戶有時會遇到屏幕顯示“Safety Function Error”的故障提示，該錯誤常伴隨狀態顯示為“STO”，提示變頻器處於安全停機狀態。

本篇文章將詳細解析該錯誤的含義、可能的成因、接線注意事項，並給出實用的排查與解除故障的方法。

二、故障含義解析

在ATV630變頻器上，“Safety Function Error”即**SAFF（Safety Function Fault）**是一類與STO（Safe Torque Off）安全停機功能相關的故障。

2.1 STO 功能簡述

STO（安全力矩關閉）是符合IEC 61800-5-2標準的一種安全功能，它的主要作用是在不切斷變頻器主電源的前提下，通過關閉對電機的功率輸出，達到快速斷開電機力矩的目的。

2.2 SAFF故障含義

根據施耐德官方手冊說明，SAFF（安全功能錯誤）的具體定義如下：

可能原因：

• STOA 和 STOB 輸入狀態不一致（高/低）超過 1 秒；

• 去抖時間超時；

• 內部硬件故障（安全功能相關模塊）。

解決措施：

• 檢查STOA 和 STOB 數字輸入的接線；

• 檢查跳線是否可靠連接；

• 必要時聯係施耐德官方技術支持；

• 清除故障需進行電源複位操作。

三、接線原理與常見錯誤分析

ATV630的STO功能默認使用端子“STOA”和“STOB”接收24V輸入，兩個端口需同時為高電平，變頻器才允許運行。

3.1 標準接線方式

• STOA ←→ 24VDC

• STOB ←→ 24VDC

若未使用安全功能，可在接線端子上通過短接線將“STOA”、“STOB”分別與“24V”連接。

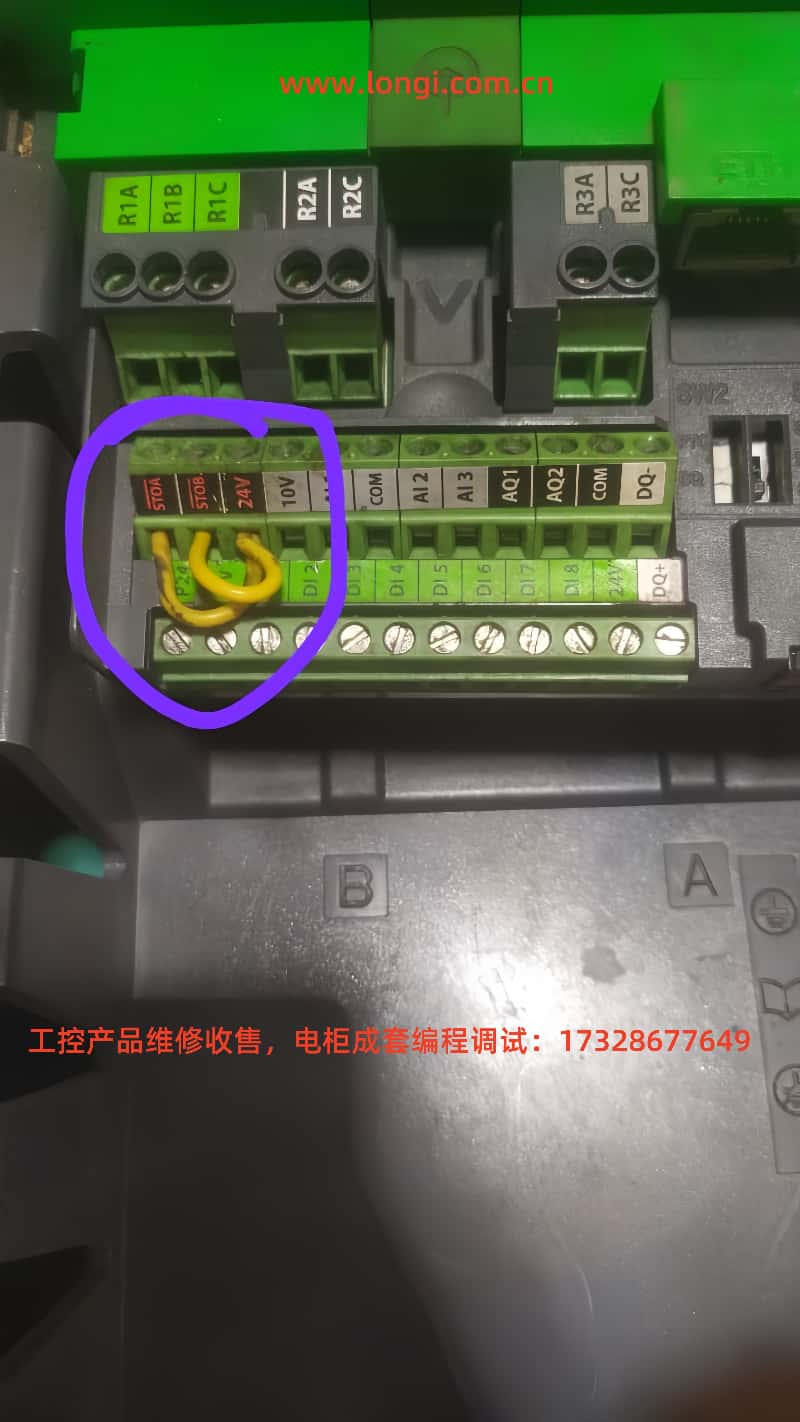

例如您上傳的圖片中，黃色跳線連接了“STOA→24V”和“STOB→24V”，這種接法理論上是正確的 。

3.2 常見接線錯誤

1. 隻接一個STO端口（如隻接STOA）：

• 會導致兩者狀態不一致，從而觸發SAFF。

2. 接線不牢固或接觸不良：

• 插線鬆動、氧化、未緊固，會間歇出現故障。

3. 跳線壓錯或使用非工業級導線：

• 導致高頻幹擾或接線斷路。

四、詳細排查與解決步驟

步驟一：檢查STO接線

1. 斷電，打開接線端子蓋；

2. 檢查STOA與STOB是否都連接到24V，確保連接可靠；

3. 如不使用安全回路，應使用工業級銅芯線進行短接；

4. 可使用萬用表測量STOA、STOB對地電壓，確認為24V左右。

步驟二：觀察參數狀態

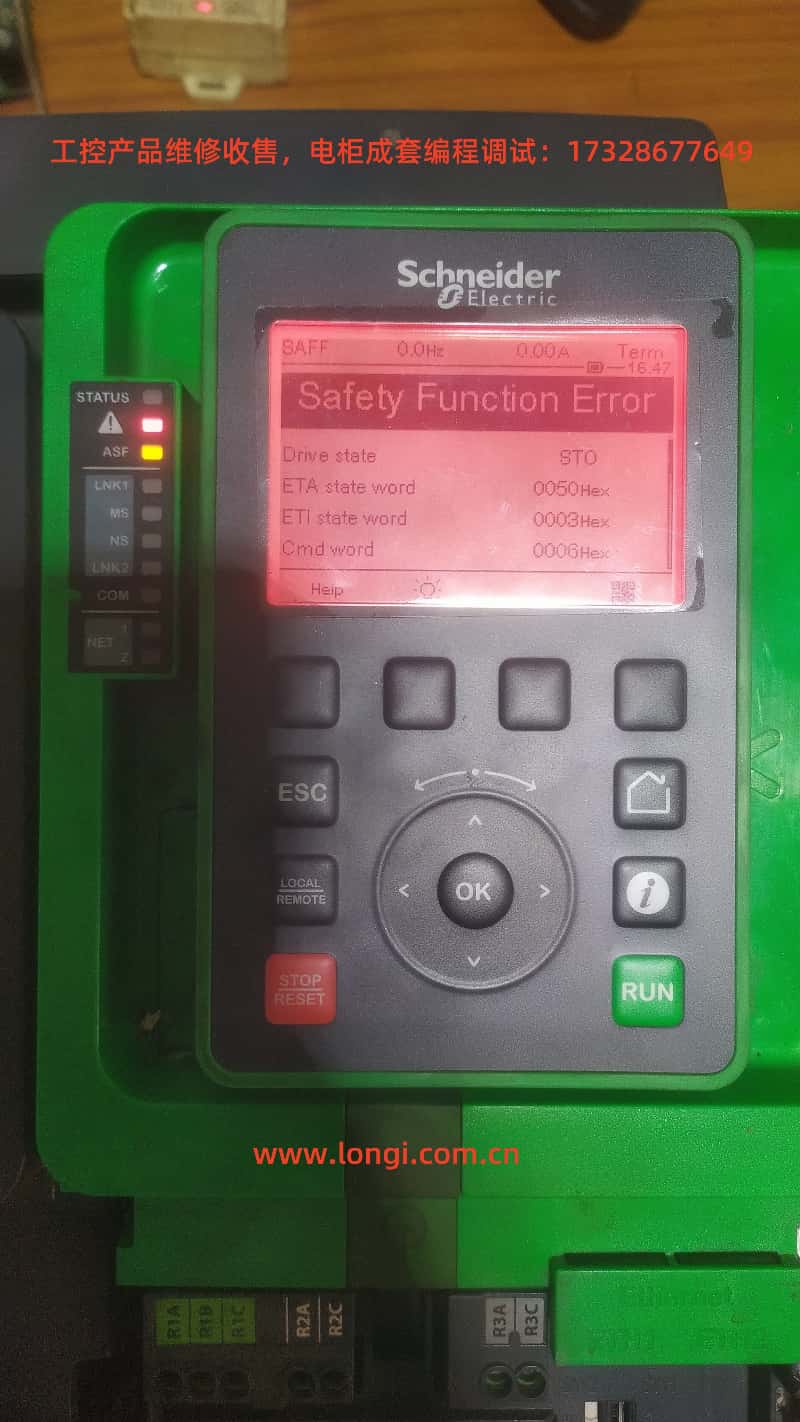

從當前控製麵板截圖中可以看出：

• ETA state word = 0x0050

• ETI state word = 0x0003

• Cmd word = 0x0006

• Drive state = STO

說明變頻器識別到STO信號不滿足，使其無法運行。

步驟三：故障清除方法

根據手冊，SAFF類型故障必須斷電重啟才能清除：

1. 斷開所有主電源與控製電源；

2. 等待15分鍾，直流母線電容完全放電；

3. 確保接線無誤後重新上電；

4. 按下“STOP/RESET”按鈕或使用rP參數重啟產品；

5. 故障應被清除，若仍存在，則考慮硬件問題或使用外部安全回路模式。

五、擴展分析：是否啟用了增強安全功能？

某些應用中啟用了增強的安全功能模塊（如安全繼電器、Pilz、Sick等外設），導致STOA、STOB必須通過這些認證設備才能閉合。如果您啟用了“安全模塊使能（例如SDI、IFSB等參數）”，也可能導致以下情況：

• 接線看似正確，但變頻器內邏輯判斷為非法；

• 安全回路需在特定時間窗口內閉合，否則超時。

檢查參數

可通過圖形終端進入菜單：

• [完整菜單] → [輸入輸出配置] → [安全功能分配]

• 查看“STO輸入分配”、“故障複位分配”等參數是否被外部信號控製。

六、實戰建議與總結

1. 使用默認跳線時，請確保：

• 使用雙芯黃線跳接STOA與STOB至24V；

• 接觸良好、無氧化、無斷股；

• 避免與其他I/O交叉接線。

2. 啟用安全功能時建議配置：

• 使用符合PLe/SIL3級別的外部安全模塊；

• 使用施耐德官方提供的示例接線圖，避免邏輯混亂；

• 配置數字輸入監控安全回路狀態（如 DI5/DI6監控STO反饋）；

3. 故障清除順序：

• 消除故障根源；

• 正確接線；

• 執行RESET或斷電重啟；

• 檢查菜單中“故障複位”及“STO配置”是否激活。

七、結語

“Safety Function Error”雖然是ATV630係列中常見的保護機製之一，但其原理本質是為了保護設備和人身安全，理解其工作機製和控製邏輯至關重要。正確處理STO端口和參數配置，是確保設備安全運行的基本前提。

通過本文的係統講解，相信讀者已經可以獨立應對該類問題，進行快速定位和準確處理，避免因“STO誤報”造成設備無法運行的局麵。
