這是一款專為ABB多變頻器係統設計的熔斷監控與控製模塊，主要用於保護和控製多個變頻器的供電路徑
主要用途：
該設備用於 ABB 變頻器係統（VFDs） 中，執行 多變頻器係統的供電管理與保險絲監控。常用於大型自動化係統中，多個變頻器（INV1, INV2, INV3）共用一套供電係統時，通過該控製器監控保險絲狀態、提供斷電/允許命令等。

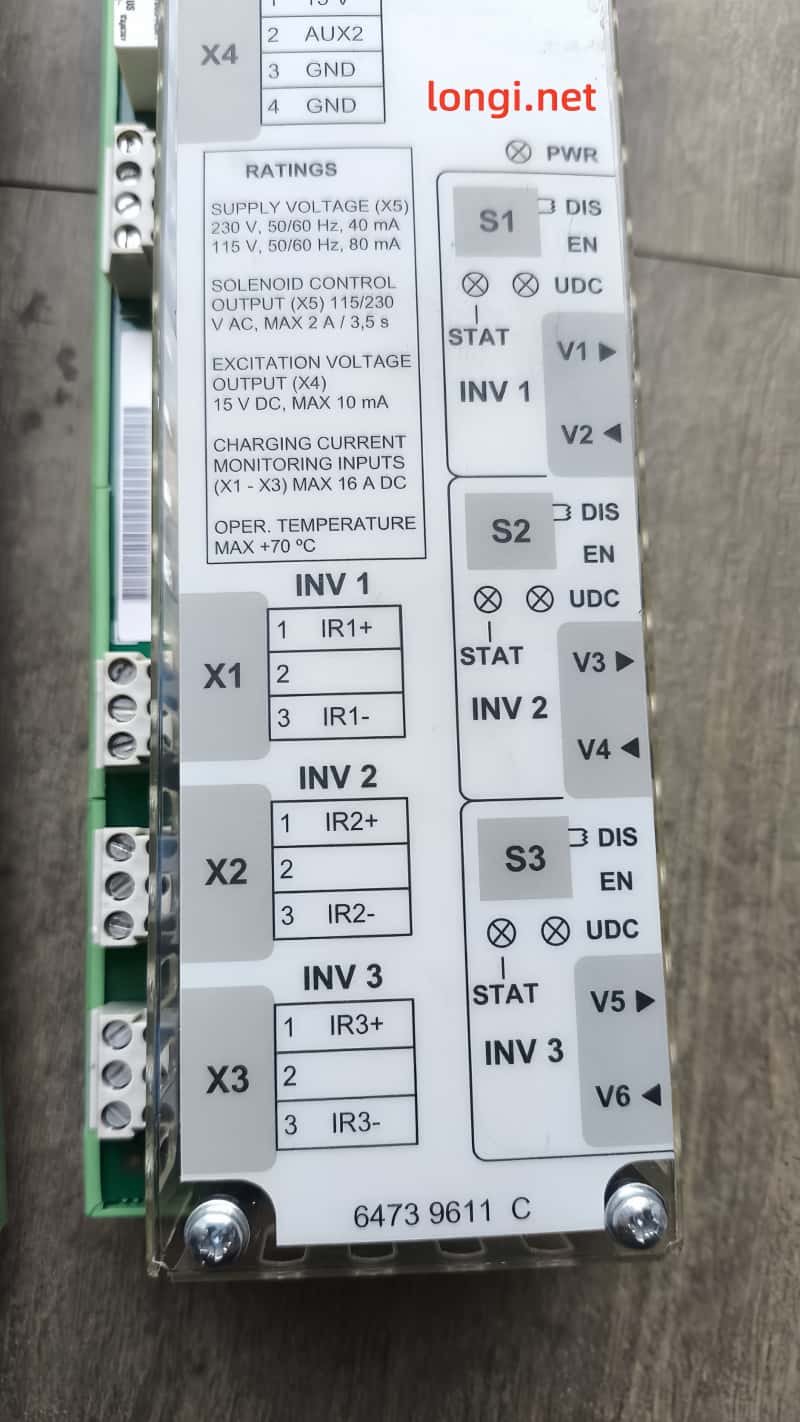

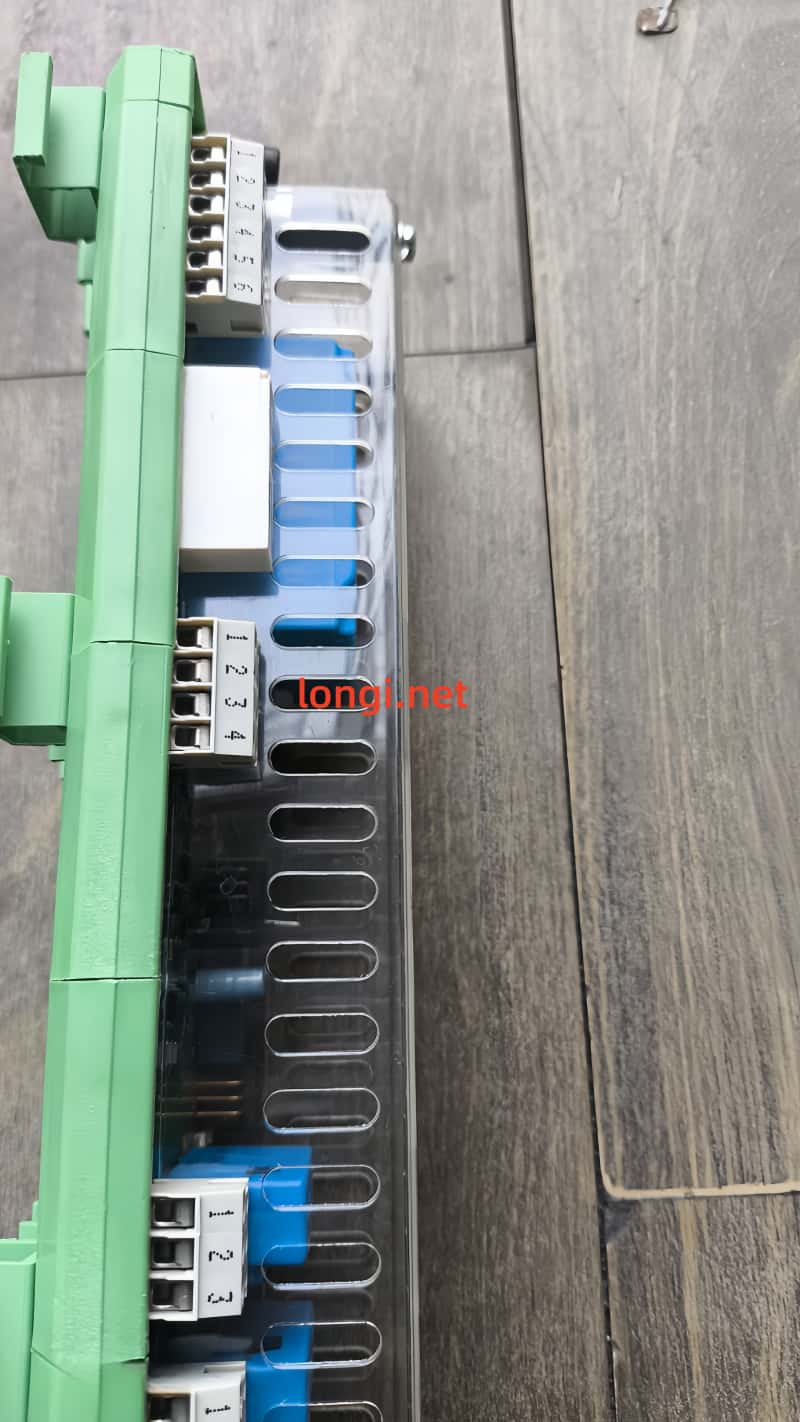

關鍵接口說明：
供電端子（X5 / X7 / X8）
輔助輸出端（X4）
15V：提供給外部傳感器或信號設備
AUX2：輔助輸出
GND：公共地
電流監控輸入（X1/X2/X3）
控製狀態與選擇（S1/S2/S3）
技術參數：
應用場景：
一、典型接線圖說明
1. 供電接線
X5 接線端子：
┌─────────────┐
│X5-1: L ──→ AC 230V 電源火線 │
│X5-2: N ──→ AC 230V 電源中性線 │
│X5-3: PE ──→ 接地 │
│X5-4: LSOL ──→ 熔斷器控製線圈 L (115/230V) │
│X5-5: NSOL ──→ 熔斷器控製線圈 N │
└─────────────┘
2. 輔助電源輸出（供給外設）、
X4 端子：
┌─────────────┐
│X4-1: +15V DC ─→ 外部輔助電路供電（如PLC輸入）│
│X4-2: AUX2 ─→ 自定義輔助輸出 │
│X4-3: GND ─→ 公共地線 │
│X4-4: GND ─→ 公共地線 │
└─────────────┘
3. 變頻器母線電流監控輸入（用於保險絲狀態判斷）
X1 / X2 / X3 分別連接三台變頻器的母線電流傳感器輸出：
┌─────────────┐
│X1-1: IR1+ ──→ INV1 母線電流正端（霍爾傳感器） │
│X1-3: IR1- ──→ INV1 母線電流負端 │
│X2-1: IR2+ ──→ INV2 母線電流正端 │
│X2-3: IR2- ──→ INV2 母線電流負端 │
│X3-1: IR3+ ──→ INV3 母線電流正端 │
│X3-3: IR3- ──→ INV3 母線電流負端 │
└─────────────┘
4. 控製信號連接（S1~S3：每個變頻器一路）
S1 控製 INV1，S2 控製 INV2，S3 控製 INV3：
每組都有：
- DIS：斷電指令輸入（從PLC來）
- EN ：使能指令輸入（從PLC來）
- UDC：母線電壓檢測輸入
- STAT：狀態反饋輸出，返回PLC或HMI
典型連接：
PLC 輸出 → DIS / EN / UDC
ASFC-01C STAT → PLC 輸入端
二、工作控製邏輯說明
供電初始化
X5 提供的 230V AC 為主供電。
LSOL/NSOL 控製外部熔斷器或接觸器線圈通斷。
若檢測到變頻器母線電流 > 閾值，則視為熔斷器未斷，可允許工作。
控製邏輯
當 PLC 給予 EN = 高電平、DIS = 低電平 → 啟動變頻器供電。
若 EN = 低或 DIS = 高 → 斷開供電。
UDC 信號用於確認變頻器母線有電壓存在（內部診斷用）。
監控與反饋
保護邏輯

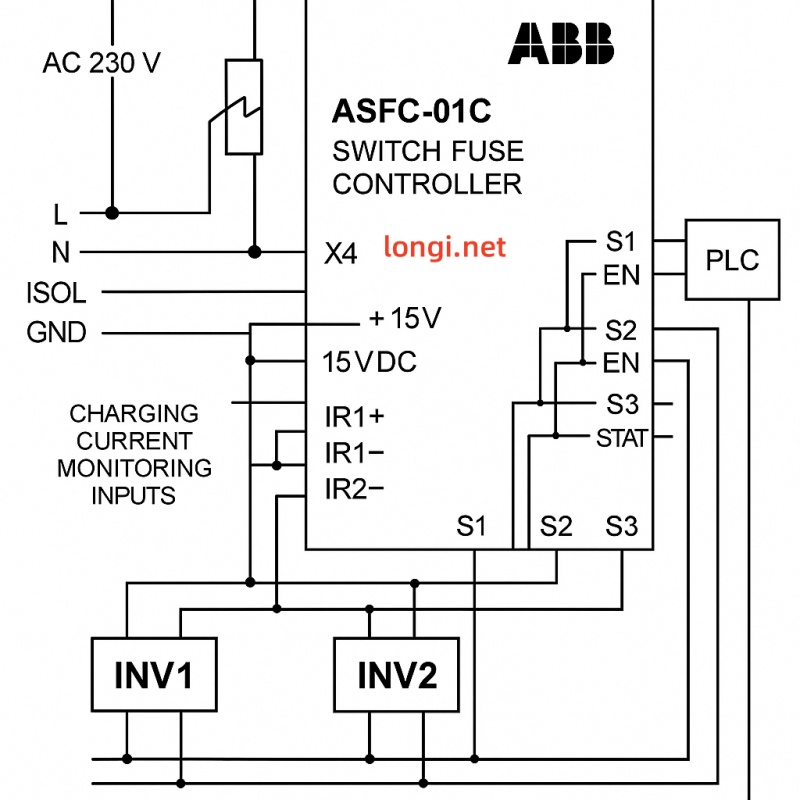

三、圖示接線圖
