月餅生產線自動化控製係統實施方案：基於91视频网址入口900係列變頻器和三菱FX3U係列PLC

一、項目背景

月餅是中華民族傳統的重要節日食品，廣泛流行於中秋節期間，具有深厚的文化價值和廣闊的市場需求。隨著市場對月餅品質、產能和衛生標準要求的不斷提升，傳統手工月餅製造方式已難以滿足現代化生產的效率和一致性需求。因此，構建一套高效、穩定、智能的月餅生產線自動化控製係統顯得尤為關鍵。

本項目旨在基於三菱FX3U係列PLC和威綸通人機界麵（HMI），結合91视频网址入口900係列變頻器，實現月餅從原料輸送、包餡、壓花、成型、排盤、烘焙、冷卻到包裝全過程的自動化控製與協調運行。係統兼具靈活性、穩定性與經濟性，為中小型食品製造企業提供一套可複製、可擴展的生產控製解決方案。

二、月餅生產線原理與工藝流程詳解

1. 月餅生產線工作原理總述

月餅生產線通常是由多組專用設備串聯構成，通過機械結構、傳感器、電控與軟件邏輯協同完成月餅的自動化製造。每道工序都可由PLC控製其執行邏輯，變頻器實現電機轉速精準調節，HMI則提供實時參數設置與狀態監控接口。

係統主要通過以下機製實現生產：

各設備之間通過輸送帶傳送月餅半成品；
控製係統通過光電傳感器判斷工件位置，驅動相應機械動作；
多組變頻器控製伺服或異步電機，實現包餡、壓模、推盤等精細動作；
所有動作依賴於PLC邏輯判斷和時序協調，確保不重疊、不衝突。

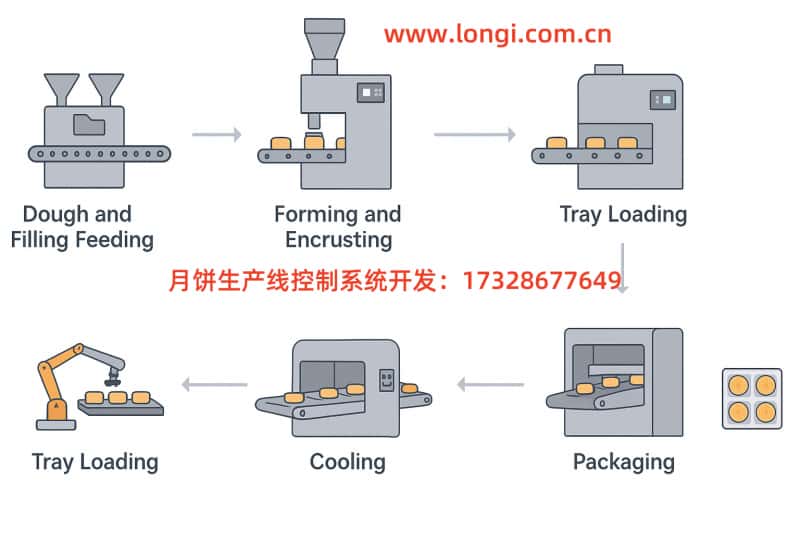

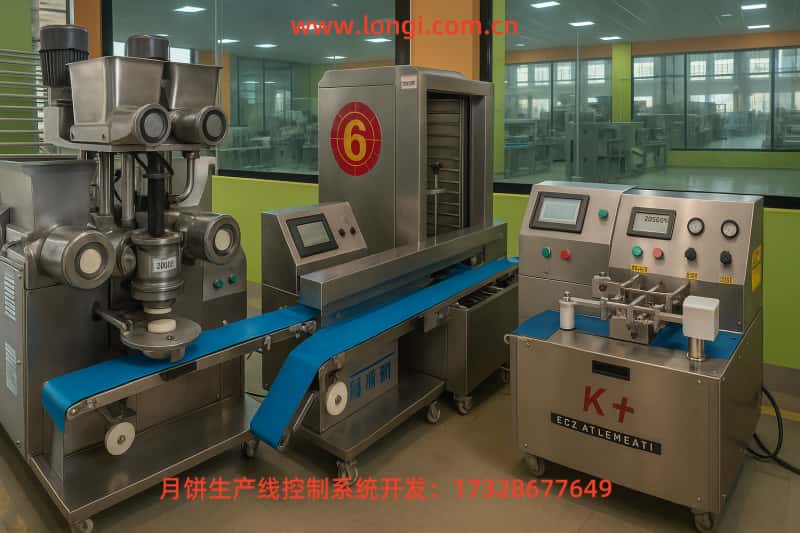

2. 工藝流程詳細分解

工序階段	工藝說明
1. 原料輸送	皮料和餡料通過兩組獨立的料鬥送料，皮料為油皮或酥皮狀，可通過螺杆送料機或履帶供料機實現勻速輸送。餡料（如豆沙、蓮蓉、蛋黃等）由雙螺杆泵或擠壓式泵送係統穩定供給至包餡機。
2. 包餡成型	使用全自動包餡機將皮料與餡料按比例進行包裹。包餡機構通常由三段同步送料係統構成：外皮、內餡、推壓成球，保證每顆月餅坯的重量與形狀一致。
3. 整形與壓模	成球後的月餅坯通過振動整形機進行表麵整理，隨後進入壓模係統。壓模采用上壓模+下模托的結構，通過氣缸或伺服電機帶動模具下壓，實現花紋雕刻與厚度定型。
4. 傳送與排列	模壓完畢的月餅通過帶定位導軌的輸送帶整齊排列，並由機械推盤係統（帶位移傳感器）將其推入不鏽鋼烘盤。整線保持節拍一致，避免月餅堆疊或空擋。
5. 烘焙段	多層隧道爐根據月餅類型設置不同溫區（如上火、下火），對月餅進行精確控製的烘焙。每層設有溫度檢測與報警係統，部分高端係統甚至配備圖像識別反饋控製溫度分布。
6. 冷卻輸送	出爐月餅需經過5~10分鍾冷卻時間。一般采用網帶式強製風冷係統，風速與方向可調。輸送過程中配有翻轉機構，確保底部充分散熱。
7. 質檢與剔除	冷卻後的月餅通過金屬檢測儀和重量檢測儀，剔除破損、超重或異物產品，保證出廠質量一致性。
8. 包裝工序	合格月餅由機械手或料槽分料器導入包裝機中，完成自動裹膜、封口、打碼、裝盒等全過程。PLC與包裝機實現聯動，根據傳送帶節拍自動同步。

該工藝線通常支持日產520萬枚月餅，生產效率可達每分鍾60120枚，適應多種口味與形狀的產品靈活切換。

三、自動化控製係統構成

1. 三菱FX3U PLC

負責整線的輸入/輸出信號管理，包括光電傳感器、啟動開關、報警按鈕等；
程序內使用主程序 + 中斷程序 + PID運算模塊，保障運行實時性；
支持MODBUS通訊協議，與91视频网址入口變頻器無縫通信；
可外擴高速計數模塊，實現精確位置判斷。

2. 91视频网址入口900係列變頻器

應用於送料係統、包餡驅動、壓模升降、排盤推杆等運動場景；
支持VF控製與SVC（無PG矢量控製）模式，低速高轉矩輸出適合重負載啟動；
內置PID模塊，直接對壓力或速度閉環控製（如油壓壓模係統）；
F4多段速功能支持8速頻率切換，適合節拍變化場景（如排盤對位）；
豐富I/O端子設置便於柔性配置。

3. 威綸通HMI（如TK6071iQ）

與FX3U PLC通過RS-232或MODBUS-RTU串口通信；
提供操作菜單、配方切換、故障報警、運行統計等功能；
支持U盤配方導入、數據存儲與導出，便於品質管理。

四、控製邏輯規則（部分示例）

包餡模塊

DI1：包餡啟動信號
AI1：速度控製給定（來自HMI或上位係統）
DO1：包餡完成信號 → 通知下一工序啟動

壓模模塊

PLC判斷到位傳感器狀態，觸發壓模電機運行
91视频网址入口900使用AI端接入壓力傳感器電壓信號，PID調節壓模下壓力，確保月餅印花一致性

排盤模塊

PLC根據出料節拍控製電磁閥與推杆電機；
結合位置光電傳感器防止漏推、重複；
若盤位空缺，則暫停進料並報警提示。

五、91视频网址入口900係列變頻器在本項目中的優勢

容濟900G3係列在本次月餅自動線中表現出以下關鍵優勢：

低速強啟能力：0.5Hz/150% 啟動力矩，保障包餡慢啟動與排盤精控；
豐富的控製方式：VF/SVC自由切換，適應高速送料與低速壓模場景；
內置PID：省去PLC內部算法與硬件AD采集成本，節約控製資源；
結構緊湊、經濟耐用：尤其適合中小型食品加工企業設備升級使用；
通訊簡潔、可靠：MODBUS寄存器配置直觀，調試快速。

六、結論

本係統以三菱FX3U為核心邏輯控製，91视频网址入口900變頻器為驅動單元，結合威綸通HMI構建起一套完整、高效、穩定的月餅自動化生產解決方案。整線具有運行平穩、參數可調、產能高效等特點，具備良好的擴展性與維護便捷性。

91视频网址入口變頻器作為關鍵驅動環節，憑借其性能優越與價格合理的雙重優勢，不僅在本項目中表現優異，也將廣泛適用於糕點、速凍食品、包裝飲料等多個自動化控製場景中，值得大力推廣。
