一、操作麵板功能與基礎設置

1. 操作麵板功能介紹

• 按鍵功能：

• RUN鍵：啟動變頻器運行，需配合運行指令通道設置。

• STOP/RESET鍵：運行中停止設備，故障狀態下複位報警。

• PRG鍵：進入參數編輯菜單，支持三級菜單導航。

• 方向鍵（▲/▼）：切換顯示參數或調整數值。

• FUN鍵：可自定義為點動運行或正反轉切換（通過F7.03設置）。

• 顯示區域：

• 5位LED數碼管：顯示運行頻率、故障代碼、參數值等。

• 狀態指示燈：包括運行狀態（RUN/TUNE）、正反轉（FWD/REV）、本地/遠程控製（LOCAL/REMOTE）及故障（TRIP）指示。

2. 恢複出廠值設置

• 步驟：

1. 進入F0組 → 選擇F0.13（功能參數恢複）。

2. 設為1（恢複出廠值）→ 按確認鍵（ENT）保存。

• 注意：恢複後需重新設置電機銘牌數據、控製模式等關鍵參數。

3. 密碼設置與訪問限製

• 設置密碼：通過F7.00（用戶密碼）輸入4位數字（範圍0~65535），非零值生效。

• 消除密碼：將F7.00設為0，或通過恢複出廠值清除。

• 參數訪問限製：

• 密碼生效後，進入編輯狀態需輸入正確密碼。

• 部分參數（標記為“-”的功能碼）為廠家專用，用戶無法修改。

二、外部端子控製與調速設置

1. 外部端子正反轉控製

• 接線端子：

• 正轉端子：X1（默認功能碼F5.04=1）。

• 反轉端子：X2（默認功能碼F5.05=2）。

• 公共端：COM。

• 參數設置：

• 0（兩線式控製）：X1正轉，X2反轉，同時閉合時停止。

• 1（三線式控製）：需額外端子作為使能信號（如X3設置為“三線式運行控製”）。

1. 設置F0.01（運行指令通道）為1（端子指令通道）。

2. 配置F5.07（端子控製模式）：

2. 外部電位器調速

• 接線端子：

• 電位器信號輸入：VS1（0~10V）或VS2（0~10V/4~20mA，通過跳線選擇）。

• 信號地：GND。

• 參數設置：

1. 設置F0.03（頻率指令選擇）為2（模擬量VS1）或3（模擬量VS2）。

2. 校準輸入範圍（可選）：調整F5.09~F5.12（VS1上下限對應值），確保0~10V對應0%~100%頻率。

3. 若使用電流信號（4~20mA），需切換VS2跳線至電流模式（JP2位置）。

三、E-03故障分析與解決

1. 故障定義與表現

• E-03故障：恒速運行過電流故障，表現為變頻器在穩定運行階段輸出電流超過閾值，觸發保護停機，數碼管顯示“E-03”並閃爍。

2. 可能原因

• 負載突變：機械卡阻、傳動係統異常。

• 電源異常：輸入電壓波動或瞬時跌落。

• 參數配置不當：電機參數（F2組）與實際不符，或載波頻率（F0.11）設置過高。

• 硬件問題：電流檢測電路異常、IGBT模塊老化。

3. 解決步驟

• 步驟1：檢查負載與機械係統

• 斷開電機與負載，空載測試是否仍報故障。

• 檢查聯軸器、軸承是否卡滯，排除機械異常。

• 步驟2：優化參數配置

• 調整F0.11（載波頻率）：降低載波頻率（如從8kHz降至4kHz），減少開關損耗。

• 校準F2組（電機參數）：執行電機自學習（F0.12=1或2），確保定子電阻、電感值準確。

• 步驟3：檢查電源與硬件

• 測量三相輸入電壓，確保平衡度偏差<15%。

• 檢測直流母線電壓，若異常波動需加裝輸入電抗器。

• 排查電流傳感器（霍爾元件）或驅動電路故障，必要時更換模塊。

4. 預防措施

• 定期清理散熱風扇，確保逆變模塊溫度（F7.09）<85℃。

• 啟用F8.07（自動限流功能），設置限流水平（F8.07=150%）以抑製突發過流。

四、總結

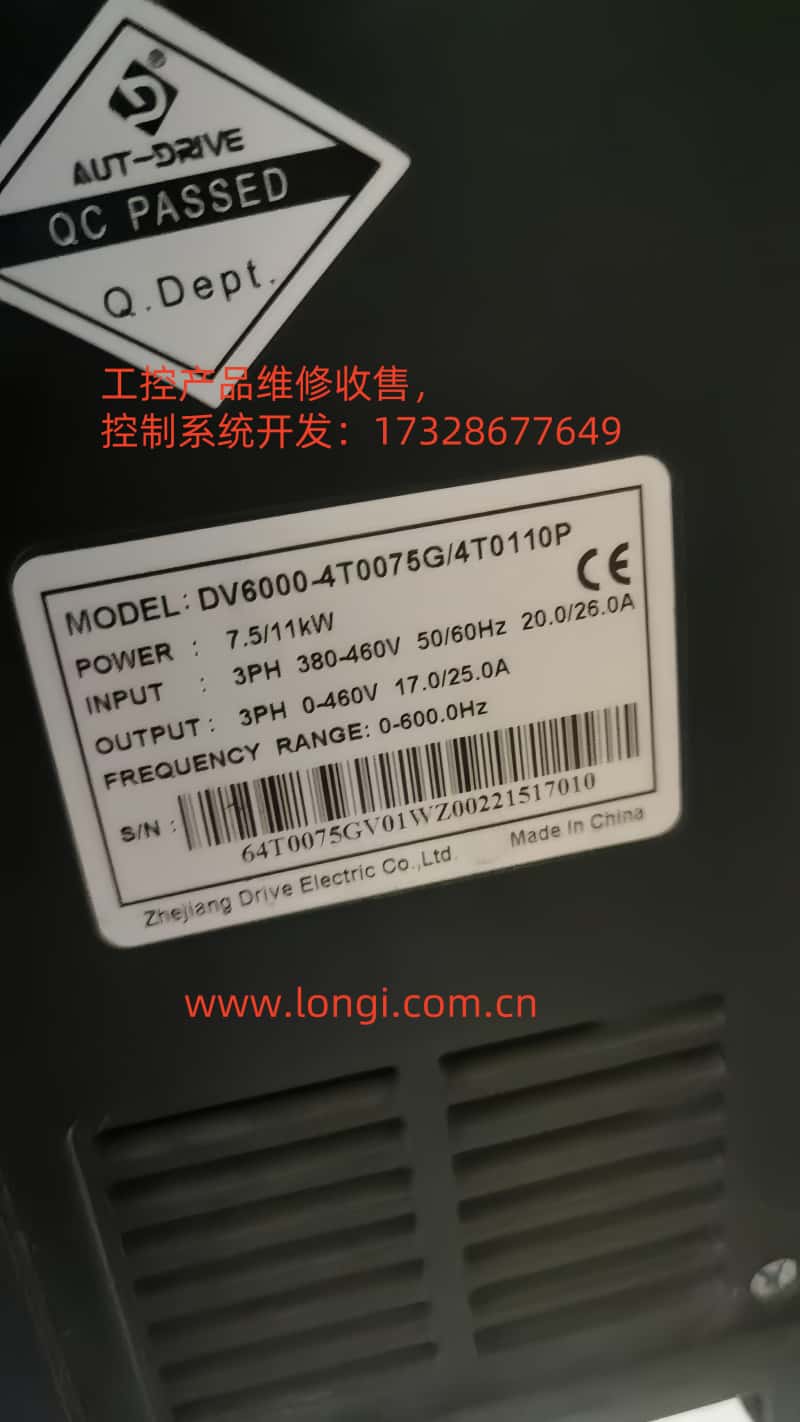

德萊爾DV6000變頻器通過靈活的參數配置和端子控製功能，可滿足複雜工業場景需求。操作時需嚴格遵循手冊指導，定期維護並記錄運行數據。對於E-03故障，需係統化排查負載、電源、參數及硬件問題，結合功能碼調整與機械維護，確保設備穩定運行。通過密碼保護和參數訪問限製，可進一步提升設備管理安全性。
