操作麵板功能解析

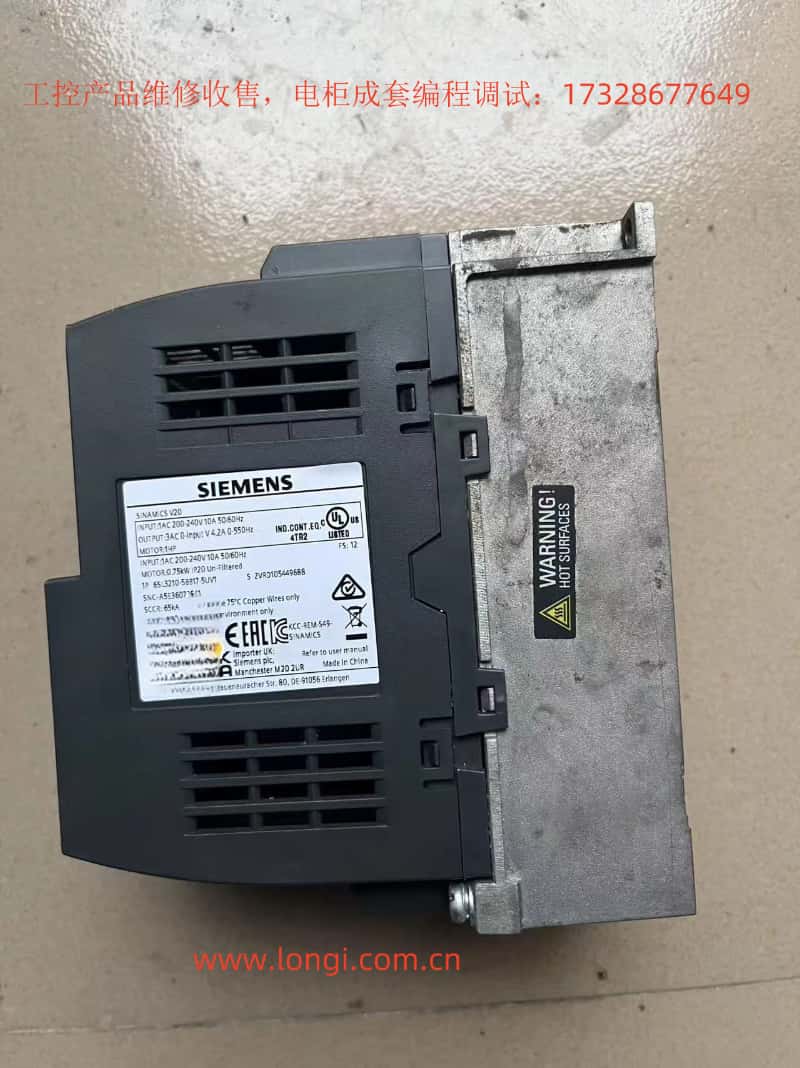

西門子V20變頻器的操作麵板（BOP）是用戶與設備交互的核心界麵，集成多項關鍵功能。通過麵板可實時監控運行頻率、輸出電流、直流母線電壓等核心參數，這些數據通過高亮度LED顯示屏分兩行呈現，確保在1.5米距離內清晰可讀。麵板采用薄膜按鍵設計，包含六大功能鍵：

• OFF1停車鍵：單次按壓觸發斜坡停車功能，電機按預設減速時間（P1121）逐步降頻至停止。

• 啟動/反轉鍵：在手動模式下實現電機啟停控製，長按2秒可切換正反轉方向。

• 多功能鍵（M）：承擔菜單導航、參數編輯確認、顯示畫麵切換等多重職能，配合OK鍵可實現快速參數查找。

• OK鍵：具備模式切換、參數值快速確認、位編輯啟動等功能，長按3秒可進入密碼驗證界麵。

• 方向鍵：支持菜單層級遍曆、參數數值增減、速度給定值微調等操作，在故障狀態下可滾動查看曆史報警記錄。

• 故障複位鍵：集成於OK鍵功能中，通過組合操作實現故障記憶清除。

麵板采用三級菜單架構，主菜單包含運行狀態、參數列表、故障記錄、係統設置四大模塊。在參數編輯模式下，通過方向鍵可逐位修改數值，配合OK鍵實現快速保存。特別值得關注的是，BOP支持離線參數備份功能，通過專用接口可導出當前配置至存儲卡。

參數初始化與安全設置

參數初始化流程

快速調試（Quick Commissioning）功能可實現參數重置與基礎配置：

1. 進入P0010=1調試模式

2. 配置電機參數（P0304-P0311）

3. 選擇連接宏Cn001（端子控製）或Cn002（通訊控製）

4. 設置應用宏（如P1300=20用於風機泵類負載）

5. 執行P3900=1完成計算
   該過程自動配置斜坡函數、過載保護等20餘項核心參數，調試時間較傳統方法縮短60%。

安全訪問控製

V20變頻器采用分級權限管理體係：

• 訪問級別（P0003）：設置0（用戶自定義）-4（維修級）五級權限

• 參數組鎖定：通過P0004設置可訪問參數組別

• 密碼保護：在專家級（3級）下，修改關鍵參數需輸入4位數字密碼
  取消密碼保護需將P0003降至2級以下，或通過服務接口使用專用工具重置。參數訪問限製可精確到單個參數，例如禁止修改P1120（加速時間）而允許調整P1080（最小頻率）。

外部控製實現方案

正反轉端子控製

采用數字量輸入端子（DI1-DI4）實現方向控製：

1. 接線配置：將DI1接正轉命令（24VDC），DI2接反轉命令

2. 參數設置：

• P0701=1（DI1為ON/OFF1命令）

• P0702=2（DI2為反轉命令）

• P0700=2（命令源選端子控製）

• P1000=3（頻率源選模擬輸入）
  該配置支持正轉/反轉脈衝命令，反轉時自動執行減速-停止-反向加速過程，避免機械衝擊。

電位器調速實現

通過模擬量輸入端子（AI1）實現無級調速：

1. 接線要求：外接10kΩ線性電位器，中間抽頭接AI1（10V電源由變頻器提供）

2. 參數配置：

• P0756=2（AI1設為0-10V電壓輸入）

• P1000=2（頻率源選模擬輸入）

• P1080=5Hz（最小頻率）

• P1082=50Hz（最大頻率）

• P0759=0（零點校準）

• P0760=100%（滿量程校準）
  通過P0771可設置模擬量輸入濾波時間（推薦50ms），有效抑製接觸器通斷產生的幹擾脈衝。

故障診斷與處理

典型故障代碼解析

係統化故障處理流程

1. 故障確認：通過BOP麵板查看當前故障代碼及發生時間戳

2. 參數保護：執行P0971=1參數備份，防止故障處理中數據丟失

3. 根源分析：

• 電氣故障：使用萬用表測量端子間電阻（如U-V-W相間絕緣應＞1MΩ）

• 機械故障：檢查聯軸器對中精度（允許偏差＜0.05mm）

• 參數異常：對比P0005記錄的曆史參數變更記錄

4. 恢複運行：

• 臨時措施：通過P0970=1恢複出廠設置（需提前備份參數）

• 永久修複：根據故障代碼指引更換元件或優化控製邏輯

維護與優化建議

1. 預防性維護：

• 每運行2000小時檢查冷卻風扇積塵情況

• 每季度校驗電位器線性度（誤差應＜2%）

• 每年進行絕緣電阻測試（≥1MΩ@500VDC）

2. 能效優化：

• 啟用P1300=20風機泵類應用宏，自動實現V/f平方特性

• 設置P1120/P1121斜坡時間與負載慣性匹配

• 激活P3300=1節能模式，空載時自動降頻運行

3. 通訊擴展：

• 通過P2010[0]=1啟用USS協議

• 配置P2011=9.6kbps波特率

• 使用P2021-P2024設置Modbus地址映射

本文所述內容基於V20係列最新固件版本（V4.7.16），實際操作時應以當前設備固件版本對應的手冊為準。建議重要參數修改前執行P0971=1參數備份，並通過P0970=2實現參數版本管理。對於複雜應用場景，推薦使用STARTER調試工具進行離線編程與在線監控。
