引言

易能EDH2200係列高壓變頻器在工業應用中常用於電機控製，但在運行過程中可能因故障進入“自由停車（緊急停止）”狀態，導致無法啟動。本文基於實際案例，分析變頻器“自由停車”故障的原因，重點探討輸入端子S1#功能設置（P05.00）的影響，並總結解決方法和預防措施。

故障背景

變頻器控製麵板（附件5.jpg）顯示“實際報警POFF狀態”，運行參數為0（輸入/輸出電壓0V，電流0A，頻率0Hz），表明係統處於非運行狀態。操作記錄（附件1.jpg）顯示S3#為“自生成事故（總事故）”，最初被認為是問題根源。然而，通過調整S1#端子功能（P05.00）從“1: 升力給定”改為“0: 無功能”後，係統恢複正常，變頻器成功啟動。

故障原因分析

根據操作記錄和實際解決過程，以下是故障原因的詳細分析：

1. S1#功能設置的影響

• P05.00（S1#功能選擇）原設置為“1: 升力給定”，可能用於接收外部設備的信號（如泵的升力控製信號）。

• 若外部設備未提供正確信號（例如信號缺失、異常或幹擾），係統可能誤判為故障，觸發保護機製，導致“自由停車”。

• 將P05.00改為“0: 無功能”後，S1#不再參與控製，係統解除保護狀態，表明S1#的設置是核心問題。

2. S3#“自生成事故”的關聯性

• S3#（P05.02）顯示“自生成事故（總事故）”，可能是S1#誤觸發後的連鎖反應。

• 變頻器的保護邏輯可能設計為：當某一端子（如S1#）檢測到異常時，觸發總事故（S3#），從而進入緊急停止模式。

3. 可能的外部因素

• S1#可能連接到外部設備（如泵或傳感器），若設備故障或接線問題（如鬆動、短路），可能導致信號異常。

• 環境幹擾（如電磁幹擾）也可能影響S1#的信號傳輸。

4. 硬件和參數配置

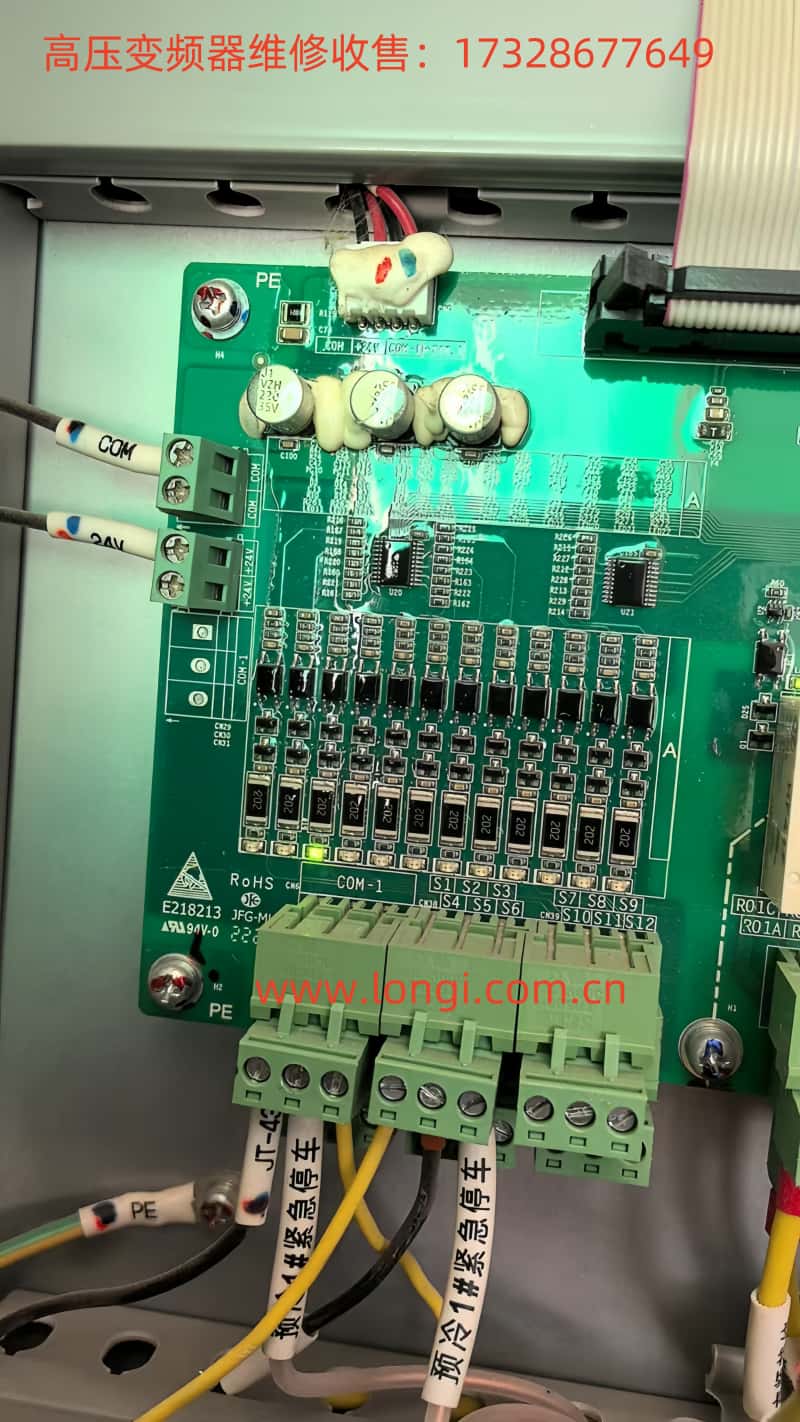

• 電路板圖像（附件3.jpg和4.jpg）顯示繼電器K4/K5和端子連接，若S1#相關硬件損壞，可能導致信號錯誤。

• P05組參數（輸入端子功能選擇）設置不當，可能導致係統誤判。

解決過程

1. 問題識別

• 控製麵板顯示“POFF狀態”，操作記錄顯示S3#為“自生成事故”，但S1#的“升力給定”功能引起關注。

• 參考P05組參數表（附件6.jpg），確認S1#（P05.00）設置為“1: 升力給定”。

2. 參數調整

• 將P05.00從“1”改為“0”（無功能），使S1#不再參與控製。

• 調整後，使用控製麵板的“重置”功能清除報警。

3. 係統恢複

• 按“啟動”按鈕，變頻器成功啟動，運行參數恢複正常（電壓、電流、頻率等不再為0）。

解決方法的總結

• 核心解決步驟：將P05.00（S1#功能）從“1: 升力給定”改為“0: 無功能”，解除S1#的控製功能，清除報警後重啟係統。

• 預防措施：

• 檢查S1#的接線和外部設備，確保信號正常。

• 定期維護硬件，防止接線鬆動或組件損壞。

• 記錄參數調整，方便未來排查類似問題。

意外發現

• S3#的“自生成事故”記錄可能隻是結果，而非原因，實際問題源於S1#的設置。這提示在排查變頻器故障時，應關注所有相關端子和參數，而非僅聚焦於報警記錄。

• 控製麵板品牌為FLEXEM，而變頻器為E-Neng，可能存在術語或邏輯差異，例如“POFF”狀態在FLEXEM中定義，但E-Neng手冊未明確提及。

表格：故障原因與解決方法

結論

易能 EDH2200高壓變頻器的“自由停車（緊急停止）”問題由S1#端子功能設置（P05.00）不當引起，可能因外部信號異常觸發保護機製。通過將S1#功能改為“無功能”，係統恢複正常。建議用戶定期檢查端子接線和外部設備，優化參數設置，以防止類似問題複發。
