易能EDH2200高壓變頻器風機過熱故障分析及解決方法

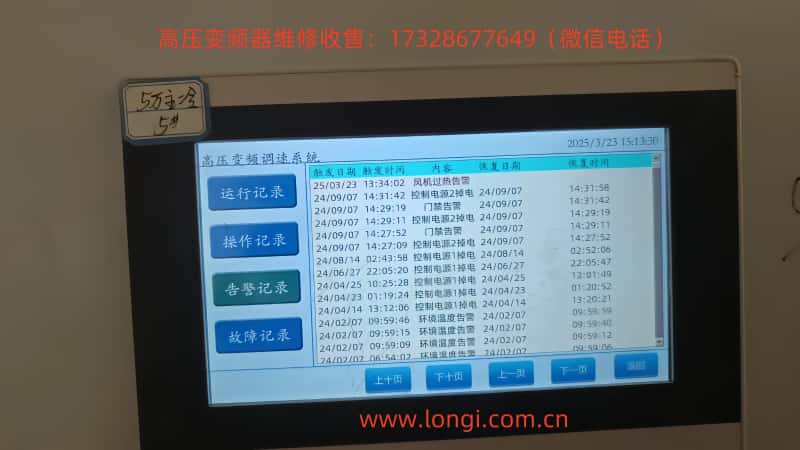

1. 風機過熱故障概述

在易能EDH2200高壓變頻器的故障診斷過程中，風機過熱故障通常表現為P09.15功能碼中的bit26項。該故障通常表明變頻器的風機或相關冷卻係統未能有效降溫，導致設備溫度超過設定的安全閾值，從而觸發溫度保護機製並發出報警信號。風機過熱故障是影響變頻器正常運行的關鍵因素之一，特別是在變頻器長時間處於高負載運行時，風機和冷卻係統的工作能力如果未能及時適應變頻器產生的熱量，就容易導致過熱故障的發生。

易能EDH2200高壓變頻器的風機不僅負責內部冷卻，還直接影響到電機和其他敏感部件的溫度控製。長期或頻繁出現風機過熱故障，不僅會影響生產效率，還可能導致設備損壞，甚至嚴重時會造成設備停機或報廢。因此，及時診斷並有效解決風機過熱問題至關重要。

2. 風機過熱故障的可能原因

風機過熱故障的產生可以歸因於多種原因，以下是常見的幾種可能因素：

2.1 散熱風機故障

• 風機損壞：風機葉片可能出現損壞或磨損，導致風機效率下降，無法正常散熱。

• 電源問題：風機電機可能由於電源不穩定、電纜接觸不良或控製係統故障而停止工作。

• 風機卡滯：風機葉片或內部構件卡住，導致風機無法自由轉動，從而失去冷卻作用。

2.2 通風環境問題

• 散熱通道堵塞：進風口或出風口堵塞，風道內部積塵或異物，導致空氣流通不暢，影響風機的散熱能力。

• 安裝空間不足：變頻器的安裝位置未能滿足足夠的通風空間，尤其是在空氣流通不良的環境中，導致散熱效果變差。

• 環境溫度過高：變頻器的環境溫度超過了40℃，此時風機的散熱能力可能大打折扣，無法有效降低設備溫度。

2.3 溫度傳感器故障

• 傳感器損壞或失效：溫度傳感器的故障或失效，導致變頻器無法準確監測風機的溫度，從而無法觸發保護機製。

• 信號接觸不良：溫度傳感器的信號線接觸不良或信號傳輸錯誤，導致設備錯誤報警。

2.4 過載或高頻運行

• 負載過重：變頻器運行過程中長期超負荷運作，增加了內部元件的熱量積聚，導致風機無法有效冷卻。

• 高載波頻率：如果變頻器設置的載波頻率過高，會導致IGBT模塊開關損耗增加，產生更多的熱量，超出風機的散熱能力。

2.5 冷卻係統配置問題

• 冷卻風道配置不當：如果風冷係統未按要求配置，或者風機安裝不當，可能導致散熱效果不佳。

• 外部散熱裝置未正確安裝：如外掛風道、冷卻裝置未按規範正確安裝，也可能造成風機過熱問題。

3. 風機過熱故障的檢查與解決方法

針對風機過熱故障，逐一排查可能的原因並采取相應的解決方法是保證變頻器正常運行的關鍵。以下是詳細的排查步驟和解決方案：

3.1 檢查風機狀態

• 檢查方法：斷電後，打開控製櫃並手動撥動風機葉片，確認是否順暢旋轉。上電後，觀察風機是否正常運轉，並注意是否發出異常噪音。

• 解決方案：如果風機卡滯或電源故障，需及時修複或更換風機；檢查電源和電路，確保風機能夠正常啟動並穩定運轉。

3.2 清理散熱通道

• 檢查方法：定期檢查並清潔進風口、出風口及散熱片，清除積塵或阻塞物，確保空氣流通不受阻礙。

• 解決方案：建議每月清理一次風道，尤其在環境灰塵較多的工業場所，定期檢查和清潔風道是防止風機過熱的有效方法。

3.3 優化安裝環境

• 檢查方法：檢查變頻器的安裝空間是否符合設備說明書中的要求（如單列布置操作通道≥1.5米，雙列≥2米）。確保變頻器的安裝位置不會被熱源或直射陽光影響。

• 解決方案：如果安裝空間狹小，應考慮重新布置設備，確保良好的通風。對於環境溫度較高的場所，可以考慮加裝空調或風扇，確保設備工作溫度在正常範圍內。

3.4 檢查溫度傳感器

• 檢查方法：使用萬用表測量溫度傳感器的電阻值，確認其是否在正常範圍內，並比對觸摸屏上顯示的溫度與實際溫度是否一致。

• 解決方案：如發現溫度傳感器失效，應更換傳感器，檢查信號傳輸線路，確保信號準確傳遞。

3.5 調整運行參數

• 檢查方法：檢查變頻器的負載電流是否超過額定值，查看載波頻率設置是否過高（默認0.6kHz）。通過人機界麵調整參數，確保設備在最佳工作狀態下運行。

• 解決方案：適當降低載波頻率（如調整為0.6kHz），避免高載波頻率導致的額外熱量積聚；同時確保負載電流在變頻器的額定範圍內，避免長時間過載。

3.6 檢查冷卻係統配置

• 檢查方法：確認冷卻風機的轉向是否符合標識要求，檢查散熱係統的配置是否符合要求，確保外部散熱裝置（如外掛風道）安裝正確。

• 解決方案：如發現風機轉向不正常，應調整電源接線；若外掛風道密封不良，修複漏風點，確保散熱係統的正常運行。

4. 預防與維護建議

為了避免風機過熱故障的反複發生，建議采取以下預防措施：

1. 定期檢查風機及冷卻係統：定期檢查風機運行情況，清理散熱通道，檢查電氣連接，確保風機的正常工作。

2. 優化工作環境：確保變頻器的工作環境溫度保持在0℃到40℃之間，避免高溫環境對設備的影響。

3. 調整運行參數：避免長時間高負荷運行，適時調整載波頻率，避免高頻率工作導致的過度熱量積聚。

4. 確保設備安裝空間充足：根據說明書要求，合理配置設備安裝空間，確保良好的空氣流通。

5. 結論

易能EDH2200高壓變頻器的風機過熱故障是由多種因素引起的常見問題，及時診斷並采取有效的解決方法對於保證設備正常運行至關重要。通過定期檢查風機及其冷卻係統、優化工作環境、調整運行參數，可以有效避免風機過熱故障的發生。如果通過排查解決不了問題，建議聯係廠家技術支持，獲取進一步的幫助。
