引言

在工業自動化領域，ABB公司的ACS580係列變頻器憑借其高效、穩定的性能，廣泛應用於各類傳動控製場景。然而，在實際運行過程中，變頻器可能因多種原因引發故障，其中FAULT 7086（模擬輸入過壓）是較為典型的一類問題。本文將從故障定義、產生原因、影響分析、解決方案及預防措施五個維度，係統解析該故障的處理策略，為設備維護人員提供全麵指導。

一、故障定義與背景解析

FAULT 7086的官方定義為模擬輸入過壓（AI Overvoltage），即變頻器檢測到模擬輸入（AI）信號的電壓超出預設閾值。該故障觸發時，變頻器為保護電路安全，會自動將AI輸入模式從電流模式切換為電壓模式；當信號恢複正常後，係統可自動或手動切換回原始模式。

從設計邏輯上看，AI輸入是變頻器接收外部控製信號（如傳感器數據、設定值）的關鍵接口，其穩定性直接影響控製精度和係統安全性。當輸入電壓異常升高時，可能損壞內部電路或導致控製邏輯誤判，因此變頻器需通過故障碼及時預警。

二、故障原因深度剖析

2.1 AI信號源問題

• 傳感器故障：溫度、壓力等傳感器若因老化或損壞輸出異常高電壓，會直接引發故障。

• 信號源配置錯誤：例如將0-10V輸出設備誤接至4-20mA輸入端，導致信號電平不匹配。

2.2 接線與幹擾問題

• 線路短路：AI信號線與電源線路短路，或屏蔽層破損導致信號竄入高壓。

• 電磁幹擾（EMI）：電機電纜、變頻器輸出線等強電線路與AI信號線並行布線，未采取屏蔽措施。

2.3 外部設備故障

• PLC或控製器異常：控製設備因程序錯誤或硬件故障輸出錯誤信號。

• 電源波動：外部設備供電不穩定，導致信號電平隨機波動。

2.4 傳動內部故障

• AI處理電路損壞：元器件老化、雷擊或操作失誤導致電路失效。

• 固件版本缺陷：舊版本固件可能存在AI輸入檢測算法漏洞。

三、故障影響與風險評估

3.1 對控製係統的直接影響

• 控製精度下降：AI輸入異常可能導致速度、扭矩等設定值偏離目標。

• 係統停機：若故障未及時清除，變頻器可能觸發保護性停機。

3.2 潛在風險分析

• 設備損壞：長期過壓可能燒毀AI輸入模塊或主控板。

• 生產損失：突發停機或控製異常導致生產線停滯，造成經濟損失。

四、係統化解決方案

4.1 初步診斷流程

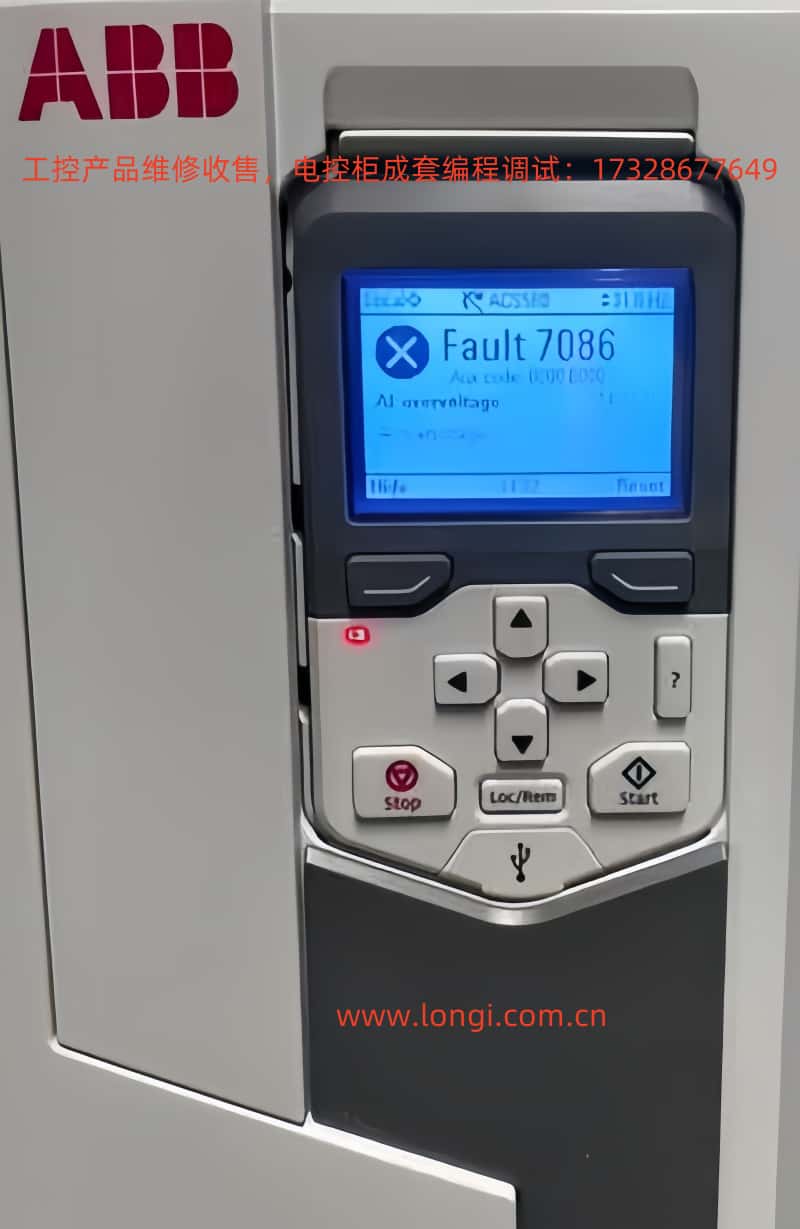

1. 觀察控製盤：確認故障碼7086是否伴隨紅色警示燈亮起。

2. 記錄Ax code：如顯示Ax code (00 000)，需結合手冊定位具體通道。

4.2 分步處理策略

4.2.1 信號源檢查

• 校準驗證：使用標準信號源測試AI輸入通道，確認檢測精度。

• 替換法排查：臨時更換傳感器或信號線，觀察故障是否轉移。

4.2.2 線路優化

• 物理隔離：將AI信號線與強電線路分開布線，增加金屬屏蔽層。

• 接地檢查：確保信號源、變頻器和控製櫃共地，減少電位差幹擾。

4.2.3 外部設備診斷

• 信號隔離：在PLC與變頻器之間增加信號隔離器，阻斷幹擾傳遞。

• 電源淨化：為外部設備配置UPS或APF裝置，消除電源諧波。

4.2.4 傳動係統處理

• 固件升級：通過Drive Composer工具更新至最新固件版本。

• 參數重置：恢複AI輸入參數至出廠設置，逐步重新配置。

4.3 高級處理技巧

• 波形分析：使用示波器捕捉AI信號波形，識別瞬態幹擾或持續過壓。

• 溫度監測：檢查變頻器內部溫度，排除因過熱導致的電路誤報。

五、預防性維護策略

5.1 定期檢查計劃

• 季度檢查：測量AI信號電平，校驗傳感器精度。

• 年度維護：清潔控製櫃內部，檢查線路老化情況。

5.2 參數管理規範

• 備份配置：修改AI參數前，使用Drive Composer導出配置文件。

• 版本控製：建立固件版本台賬，跟蹤升級記錄。

5.3 人員培訓機製

• 技能認證：要求維護人員通過ABB官方培訓，掌握故障處理流程。

• 案例分享：建立故障處理數據庫，定期分析典型案例。

六、結語

FAULT 7086故障雖涉及多個潛在誘因，但通過係統化的診斷流程和預防性維護策略，可顯著降低其發生概率。在實際處理中，維護人員應優先排查信號源和接線問題，結合示波器等工具進行深度分析。同時，建議企業建立設備健康檔案，通過數據驅動實現預測性維護，從而全麵提升ACS580係列變頻器的運行可靠性。對於複雜故障，及時聯係ABB技術支持，借助廠商的專業資源可大幅縮短故障恢複時間。
