一、操作麵板功能及關鍵設置

（一）操作麵板功能介紹

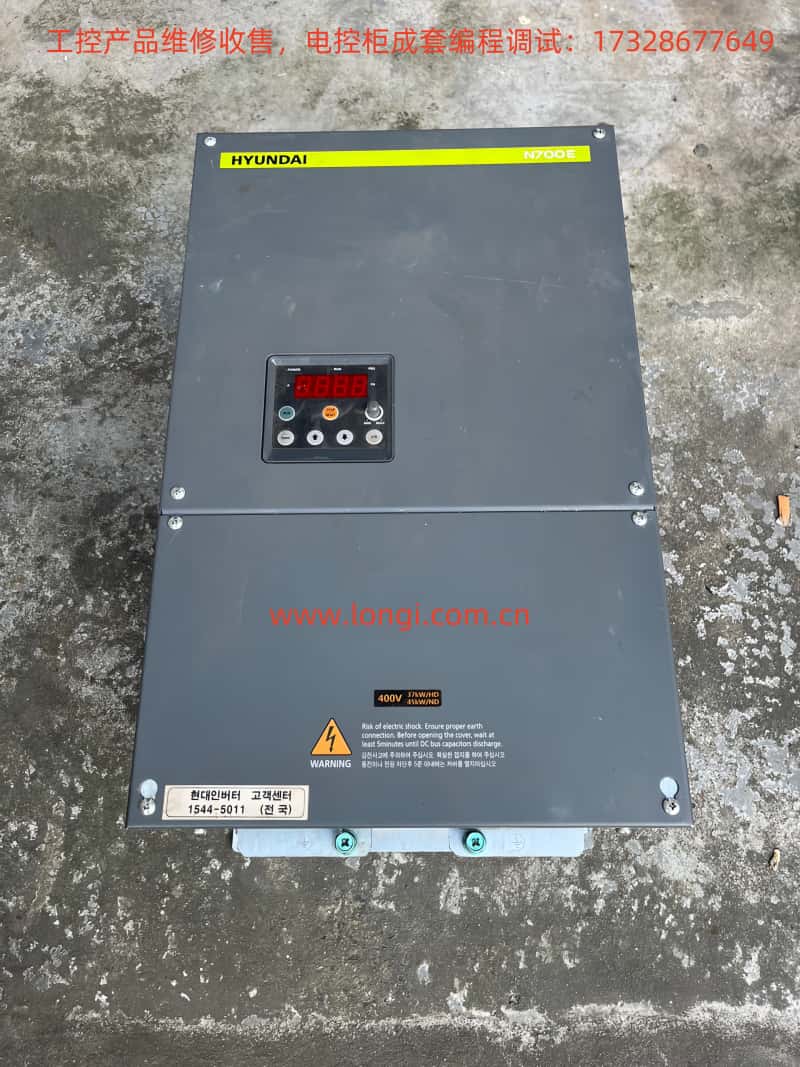

現代變頻器N700E係列的操作麵板是用戶與變頻器進行交互的重要界麵，主要用於設置變頻器參數、監控運行狀態和執行控製命令。操作麵板上通常配備有顯示屏，可實時顯示變頻器的運行頻率、電流、電壓等關鍵參數；運行鍵用於啟動變頻器；停止/複位鍵用於停止變頻器運行或複位故障；頻率設定旋鈕則允許用戶手動調整變頻器的輸出頻率。

（二）恢複參數出廠值設置

當需要將變頻器參數恢複到出廠設置時，可按照以下步驟操作：

1. 進入擴展功能模式（b組參數）。

2. 選擇初始化模式（b12參數）。

3. 將b12參數設置為“1”，此時變頻器將清除故障曆史並恢複出廠設置。

（三）拷貝參數到另外一台變頻器

雖然手冊中未直接提及具體的拷貝方法，但通常現代變頻器支持通過通信接口（如RS485）實現參數拷貝。一般步驟為：

1. 使用專用的通信電纜將變頻器與電腦連接。

2. 利用變頻器製造商提供的軟件工具，將源變頻器的參數上傳到電腦。

3. 再將電腦中保存的參數下載到目標變頻器。

（四）設置密碼和訪問限製

為了保護變頻器的設置不被隨意更改，可以通過設置密碼和訪問限製來實現。例如，使用軟件鎖功能（b09參數）可以鎖定除輸出頻率外的所有參數。具體設置方法需參考手冊中的詳細步驟，通常包括進入密碼設置模式、輸入新密碼、選擇需要鎖定的參數等功能。

二、外部端子控製與調速實現

（一）外部端子正反轉控製

1. 接線端子：使用FW（正向運行）和RV（反向運行）端子。

2. 設置參數：

• 將A02（運行命令選擇）參數設置為“1”，以選擇外部端子控製模式。

• 確保C01（智能輸入端子1設置）參數設置為“0”，表示正向運行；C02（智能輸入端子2設置）參數設置為“1”，表示反向運行。

3. 控製回路配線示意圖：

   複製代碼[FW] ----[開關]----[CM1][RV] ----[開關]----[CM1]

   當閉合[FW]端子與公共端CM1之間的開關時，變頻器正向運行；當閉合[RV]端子與公共端CM1之間的開關時，變頻器反向運行。

（二）外部電位器調速

1. 接線端子：使用O（電壓輸入）和L（公共端）端子連接外部電位器。

2. 設置參數：

• 將A01（頻率命令選擇）參數設置為“1”，以選擇外部電壓/電流輸入模式。

• 確保電位器正確連接至O和L端子，通過旋轉電位器來調整輸出電壓，從而控製變頻器的輸出頻率。

3. 控製回路配線示意圖：

   複製代碼電位器 ----[O]----[變頻器]|\n                [L]----[GND]

三、變頻器故障代碼及解決方法

（一）故障代碼及其含義

（二）故障解決方法

1. E04/E17（過流保護/變頻器過載）：

• 檢查電機和負載是否過大，減少負載或更換更大容量的變頻器。

• 檢查電機繞組是否存在短路或接地故障。

2. E05（過載保護）：

• 檢查電機是否過載，減少負載或調整電子熱繼電器的保護水平（通過相關參數設置）。

• 檢查電機散熱情況，確保電機通風良好。

3. E07/E09（過壓保護/欠壓保護）：

• 檢查輸入電源是否穩定，確保電壓在規定範圍內。

• 如果電源不穩定，考慮安裝穩壓設備。

4. E12（外部故障）：

• 檢查外部設備或單元，排除故障後重置變頻器。

5. E13（無人值守啟動錯誤）：

• 確保在電源接通前，變頻器未處於運行狀態。

6. E20（輸入缺相）：

• 檢查輸入電源是否缺相，確保三相電源正常。

7. E21（溫度跳閘）：

• 檢查冷卻風扇是否正常工作，確保變頻器散熱良好。

• 清理變頻器內部的灰塵和雜物，改善散熱條件。

8. E22（安全功能故障）：

• 檢查安全輸入信號回路，確保安全功能正常。

對於所有故障代碼，首先應查看變頻器的顯示屏或操作麵板上的錯誤代碼，然後根據手冊中的故障排查步驟進行逐一排查和解決。如果問題仍然存在，應及時聯係專業維修人員或變頻器製造商的技術支持部門，以避免更嚴重的後果。
