一、操作麵板功能介紹及參數設置

海利普變頻器HLP-A係列的操作麵板功能豐富，用戶可以通過操作麵板進行參數設置、監控運行狀態以及進行故障診斷。操作麵板上主要包括顯示屏、方向鍵、設定鍵、運行鍵、停止鍵等功能鍵。

設置密碼與消除密碼

為保護變頻器參數不被隨意更改，HLP-A係列變頻器支持密碼保護功能。用戶可以通過設置參數CD010為1來啟用密碼保護，此時除CD010外的其他參數均不可修改。如需消除密碼，隻需將CD010重新設置為0即可。

鎖定參數

為了防止非維護人員誤改參數，用戶可以通過設置參數CD010為1來鎖定除CD010外的其他參數。鎖定後，隻有輸入正確的密碼（通過CD011參數設置）才能解鎖並修改參數。

初始化參數

當需要恢複變頻器到出廠設置時，用戶可以將CD011參數設置為08，然後按下運行鍵和停止鍵，變頻器將自動重啟並恢複到出廠設置。

二、端子正反轉控製與外部電位器給定頻率調速

端子正反轉控製

HLP-A係列變頻器支持通過外部端子實現正反轉控製。用戶需要將多功能輸入端子FOR設定為正轉（參數CD050=02），REV設定為反轉（參數CD051=03），然後通過外部開關控製這兩個端子的通斷，即可實現電機的正反轉控製。

外部電位器給定頻率調速

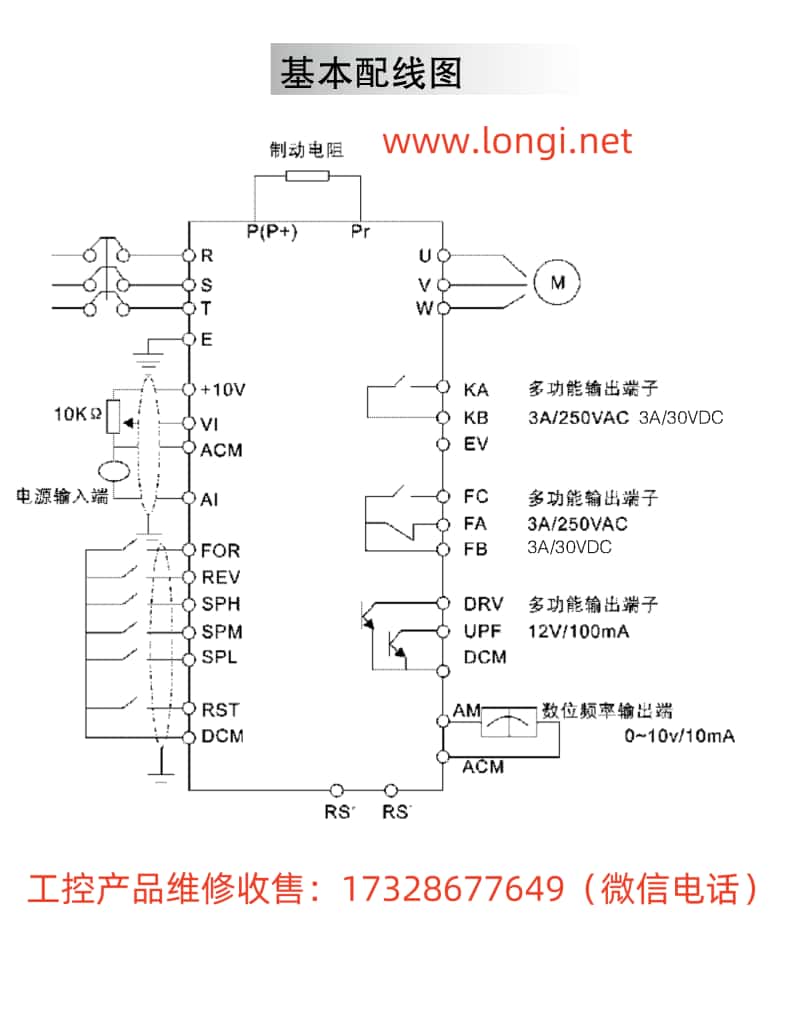

外部電位器調速是一種常用的變頻調速方式。用戶需要將變頻器的運行指令來源設置為外部端子（參數CD033=1），運行頻率來源設置為外部模擬量（參數CD034=1），並將電位器的中間抽頭接至VI端子，兩端分別接+10V和ACM端子。通過調節電位器的阻值，即可改變變頻器的輸出頻率，從而實現電機的調速。

三、故障代碼及解決方案

HLP-A係列變頻器具有完善的故障保護功能，當出現故障時，變頻器會顯示相應的故障代碼。以下是一些常見的故障代碼及其含義和解決方案：

E.OC.A（加速中過流）

含義：變頻器在加速過程中出現過流現象。

解決方案：檢查電機是否短路或局部短路，輸出線絕緣是否良好；延長加速時間；檢查變頻器配置是否合理，必要時增大變頻器容量；降低轉矩提升設定值。

E.GF.S（對地短路）

含義：變頻器輸出端對地短路。

解決方案：檢查電機連線是否有短路；檢查輸出線絕緣是否良好；若無法排除故障，請聯係廠家維修。

E.OU.S（停車中過壓）

含義：變頻器在停車過程中出現過壓現象。

解決方案：延長減速時間或加裝刹車電阻；改善電網電壓質量，檢查是否有突變電壓產生。

E.OL.A（變頻器過載）

含義：變頻器過載。

解決方案：檢查變頻器容量是否配小，必要時增大容量；檢查機械負載是否有卡死現象；重新設定V/F曲線。

E.OT.A（馬達過轉矩）

含義：電機過轉矩。

解決方案：檢查機械負載是否有波動；檢查電機配置是否偏小；檢查電機發熱絕緣是否變差；檢查電壓是否波動較大；檢查是否存在缺相現象；檢查機械負載是否增大。

四、總結

海利普變頻器HLP-A係列用戶手冊為用戶提供了詳盡的操作指南和故障解決方案。通過了解操作麵板的功能、掌握端子控製和電位器調速的方法以及熟悉故障代碼的含義和解決方案，用戶可以更好地使用和維護變頻器，確保其穩定運行並延長使用壽命。在實際應用中，用戶應嚴格按照手冊中的指導進行操作和維護，以確保變頻器的性能和安全性。
