一、藍海華騰變頻器V6-H操作麵板功能介紹

1.1 操作麵板功能概述

藍海華騰變頻器V6-H配備了直觀易用的操作麵板，支持按鍵型和飛梭型兩種選擇，提供了豐富的功能設置和監控選項。操作麵板不僅可以顯示當前運行狀態和參數，還允許用戶進行設置和修改。

1.2 設置密碼和解除密碼

為了保護變頻器參數不被隨意更改，用戶可以通過設置密碼來保護關鍵參數。具體步驟如下：

• 設置密碼：進入密碼功能碼P0.00，連續兩次設置相同的四位數字密碼，顯示“P.Set”後，密碼設置成功。

• 驗證密碼：進入密碼功能碼P0.00，輸入正確的密碼，即可查看或修改受保護的參數。

• 清除密碼：驗證密碼通過後，再次進入P0.00，連續兩次設置密碼為0000，顯示“P.Clr”後，密碼清除成功。

1.3 設置參數查看等級功能

用戶可以通過設置P0.02功能碼來調整操作麵板顯示的參數菜單模式：

• 基本菜單模式（0）：顯示所有功能碼。

• 快速菜單模式（1）：僅顯示常用功能碼，便於快速設置。

• 非出廠值菜單模式（2）：僅顯示與出廠值不同的功能碼，便於查找更改。

• 最近更改菜單模式（3）：顯示最近更改的10個功能碼，便於調試。

1.4 恢複出廠值設置

用戶可以通過設置P0.01功能碼來恢複變頻器的出廠設置：

• 恢複所有參數（5）：將除d組之外的所有用戶參數恢複為出廠設置。

1.5 最高頻率設置3000HZ

用戶可以通過設置P0.11功能碼來調整變頻器的最大輸出頻率：

• 將P0.11設置為3000Hz，即可實現最高頻率3000Hz的輸出。

二、端子正反轉和外部電位器調速實現

2.1 端子正反轉實現

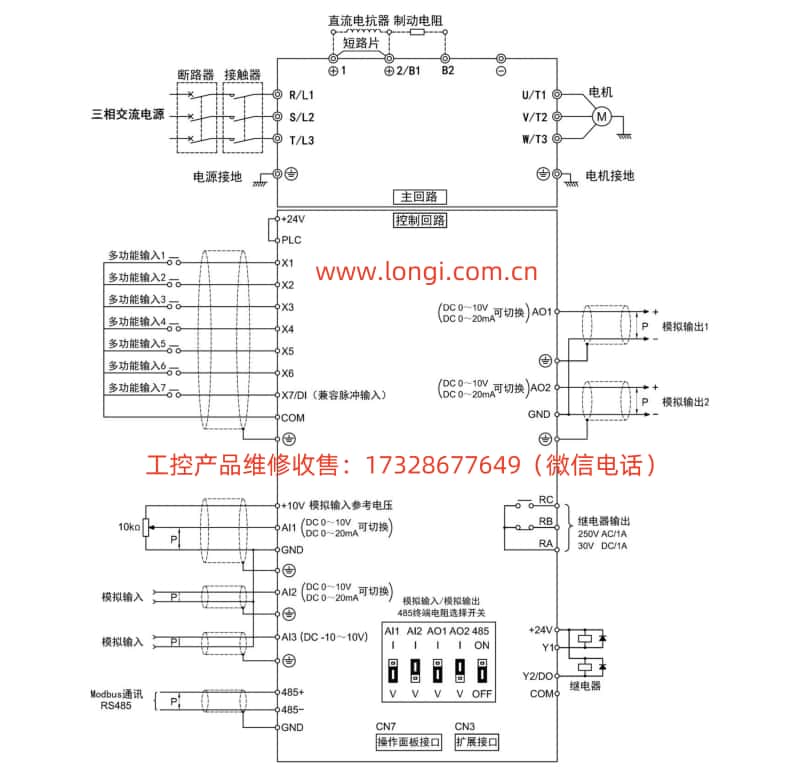

要實現端子正反轉控製，需要連接多功能輸入端子，並設置相應的功能碼：

• 接線：將正轉控製信號接入X1端子，反轉控製信號接入X2端子。

• 設置參數：

• P5.00設置為1（X1端子功能：正轉運行）。

• P5.01設置為2（X2端子功能：反轉運行）。

2.2 外部電位器調速實現

要實現外部電位器調速，需要連接模擬量輸入端子，並設置相應的功能碼：

• 接線：將外部電位器的輸出信號接入AI1端子。

• 設置參數：

• P0.04設置為1（開環主給定方式：AI1模擬量給定）。

• P6.00個位設置為0（AI1模擬量輸入曲線：由曲線1確定給定頻率）。

• 配置曲線1的輸入點A0和A1及其對應的頻率f0和f1（P6.01～P6.04）。

三、E.FAL故障解決方案

3.1 E.FAL故障含義

E.FAL故障代表模塊保護，通常是由於變頻器內部模塊過熱或損壞引起的。

3.2 故障解決方法

• 檢查散熱：確保變頻器散熱良好，風扇正常運轉，周圍無遮擋物。

• 檢查負載：確認負載是否過大，是否超出變頻器額定負載能力。

• 複位變頻器：嚐試對變頻器進行複位操作，看是否能清除故障。

• 聯係售後：若以上方法均無效，建議聯係藍海華騰售後服務中心進行維修或更換模塊。

四、其他故障代碼含義及處理方法

4.1 E.oc1/E.oc2/E.oc3

• 含義：加速/減速/恒速運行中過流保護。

• 處理方法：檢查電網電壓、負載情況、電機參數設置、加速/減速時間等，必要時更換合適功率的變頻器。

4.2 E.oH1/E.oH2

• 含義：變頻器過熱保護。

• 處理方法：檢查散熱條件、環境溫度、風扇運轉情況等，必要時增加散熱措施或降低環境溫度。

4.3 E.oL1/E.oL2

• 含義：電機過載保護。

• 處理方法：檢查負載情況、電機參數設置、過載保護時間等，必要時調整參數或減輕負載。

五、總結

藍海華騰變頻器V6-H作為一款高性能矢量控製型變頻器，提供了豐富的功能設置和監控選項。通過合理設置操作麵板參數和接線端子，可以實現各種複雜的控製要求。同時，針對可能出現的故障，用戶應熟悉故障代碼的含義及處理方法，以便及時排除故障，確保變頻器的正常運行。在遇到無法自行解決的故障時，應及時聯係售後服務中心尋求專業幫助。
