一、操作麵板功能介紹與參數設置

1.1 操作麵板功能介紹

默貝克變頻器MT500係列配備了一個功能強大的操作麵板，通過鍵盤和顯示屏，用戶可以方便地進行參數設置、監控變頻器狀態以及進行故障排查。操作麵板的主要功能鍵包括：

• ESC：返回上一級菜單。

• ENTER：確認選擇，進入下一級菜單或使參數生效。

• UP/DOWN：上下移動光標，選擇功能碼或更改參數值。

• M.K：多功能鍵，默認為“正轉點動”功能，可自定義。

• SHIFT：右移光標，切換監控量。

• RUN：使變頻器運行。

• STOP：停止變頻器運行，故障時用於複位。

1.2 設置密碼與消除密碼

為了防止非授權人員更改變頻器參數，MT500係列支持用戶密碼設置。具體操作如下：

• 設置密碼：在停機狀態下，連續輸入兩次相同的非零值，即可設定用戶密碼。

• 解鎖與更改密碼：輸入密碼後，按兩次ENTER鍵解鎖。連續輸入兩次新密碼即可更改密碼。

• 消除密碼：解鎖後，連續輸入兩次“0”即可清除密碼。

1.3 鎖定參數與參數初始化

• 鎖定參數：設置用戶密碼後，自動進入鎖定狀態，僅允許訪問部分參數。在鎖定狀態下，用戶需輸入密碼才能解鎖並訪問所有參數。

• 參數初始化：停機狀態下，將參數P00.03設置為“11”可恢複出廠設定（不含電機參數），設置為“12”可恢複出廠設定（包括所有非廠家參數），設置為“13”可清除故障記錄。參數生效後需重新上電。

二、端子控製與外部調速

2.1 端子正反轉控製

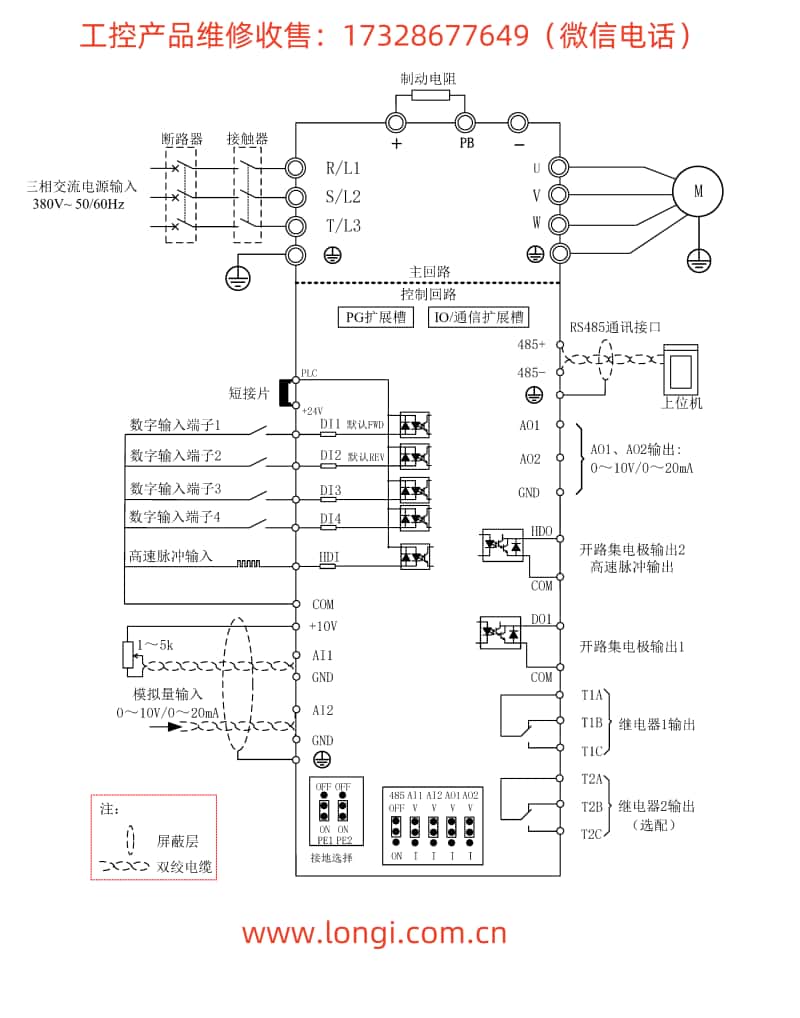

通過端子實現正反轉控製，需連接外部控製信號到變頻器的DI端子。具體接線和參數設置如下：

• 接線：將正轉控製信號接入DI1端子，反轉控製信號接入DI2端子。

• 參數設置：將P06.01（DI1功能選擇）設置為“2”（反轉運行/正反切換），P06.02（DI2功能選擇）設置為“1”（正轉運行）。

2.2 外部電位器調速

外部電位器調速通過模擬量輸入實現，具體接線和參數設置如下：

• 接線：將外部電位器的輸出端接入AI1端子，電位器的另一端接入AI1的COM端。

• 參數設置：將P01.00（主頻率源選擇）設置為“1”（AI1），確保P04.01（HDI輸入最大頻率）和P04.02（HDI最小頻率對應的換算值）等參數根據實際需求設定。

三、故障代碼與解決方法

MT500係列變頻器具備完善的保護功能，當發生故障時，會顯示相應的故障代碼。以下是一些常見的故障代碼及其含義和解決方法：

• Er.GF：對地短路。可能原因包括電機絕緣不良、電纜破損等。解決方法包括檢查電機絕緣電阻、電纜連接等。

• Er.tCK：模塊溫度檢測異常。可能由於環境溫度過低或硬件故障導致。解決方法包括提高環境溫度、尋求技術支持等。

• Er.Cur：電流檢測故障。可能由電流檢測元件或驅動板異常引起。需尋求技術支持。

• Er.PGL：編碼器斷線。可能原因包括電機堵轉、編碼器線數設置錯誤等。解決方法包括檢查電機及機械情況、正確設置編碼器參數等。

• Er.oS：電機超速故障。可能由於編碼器參數設置不正確或未進行參數辨識導致。需正確設置編碼器參數並進行電機參數辨識。

四、總結

默貝克變頻器MT500係列用戶手冊提供了詳盡的操作指南，包括操作麵板功能介紹、參數設置、端子控製、外部調速以及故障排查等內容。通過本文的介紹，用戶可以快速掌握變頻器的基本操作方法和故障解決方法，確保變頻器的正常運行和高效使用。在實際應用中，用戶應根據具體需求合理設置參數，並定期對變頻器進行維護和保養，以延長其使用壽命並提高運行效率。
