一、操作麵板功能介紹及基礎設置

深川變頻器S350N係列操作麵板功能強大，包括運行監控、參數修改、故障報警等。以下是操作麵板的一些基本功能及設置方法：

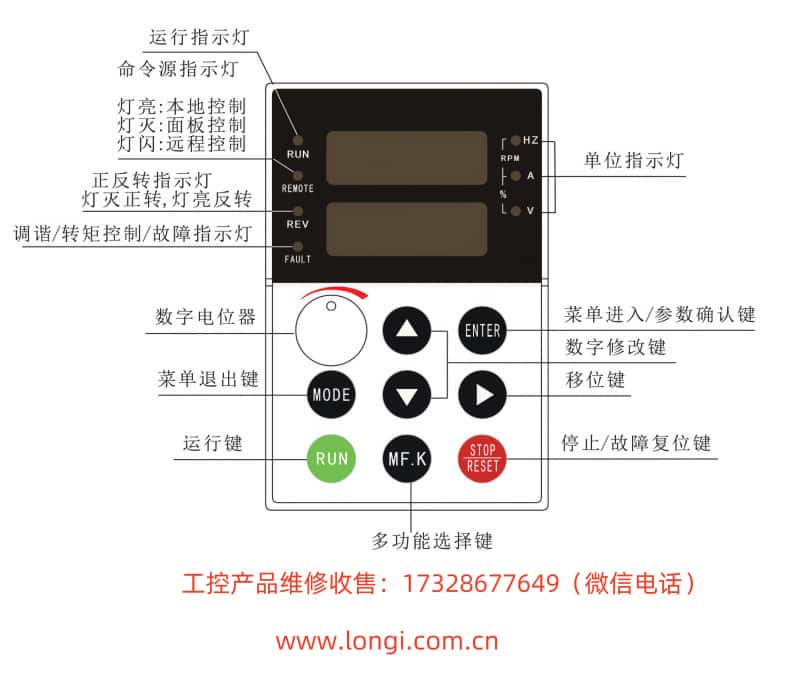

1. 操作麵板功能介紹

• RUN指示燈：燈滅表示變頻器處於停機狀態，燈亮表示變頻器處於運轉狀態。

• REMOT指示燈：燈滅表示鍵盤操作控製狀態，燈亮表示端子操作控製狀態，燈閃爍表示處於遠程通信操作控製狀態。

• REV指示燈：燈亮表示處於反轉狀態。

• FAULT指示燈：燈慢閃表示處於調諧狀態，燈快閃表示處於故障狀態。

2. 設置密碼和消除密碼

• 設置密碼：通過修改功能碼H7-03來設置密碼。將H7-03設置為非0值，即可設定用戶密碼。設置後，在常態界麵按ENTER鍵，會提示輸入正確的密碼才能進行參數設置。

• 消除密碼：在正確輸入密碼後，將H7-03設置為0即可消除密碼。

3. 參數初始化

• 通過功能碼HP-01進行參數初始化。選擇HP-01為01時，恢複出廠參數（不包括電機參數）；選擇為02時，清除記錄信息；選擇為03時，恢複出廠參數（所有）。

4. 鎖定鍵盤參數

• 使用功能碼HP-04進行參數鎖定。將HP-04設置為1時，除本參數外，其他參數僅可讀不可寫，實現參數鎖定。

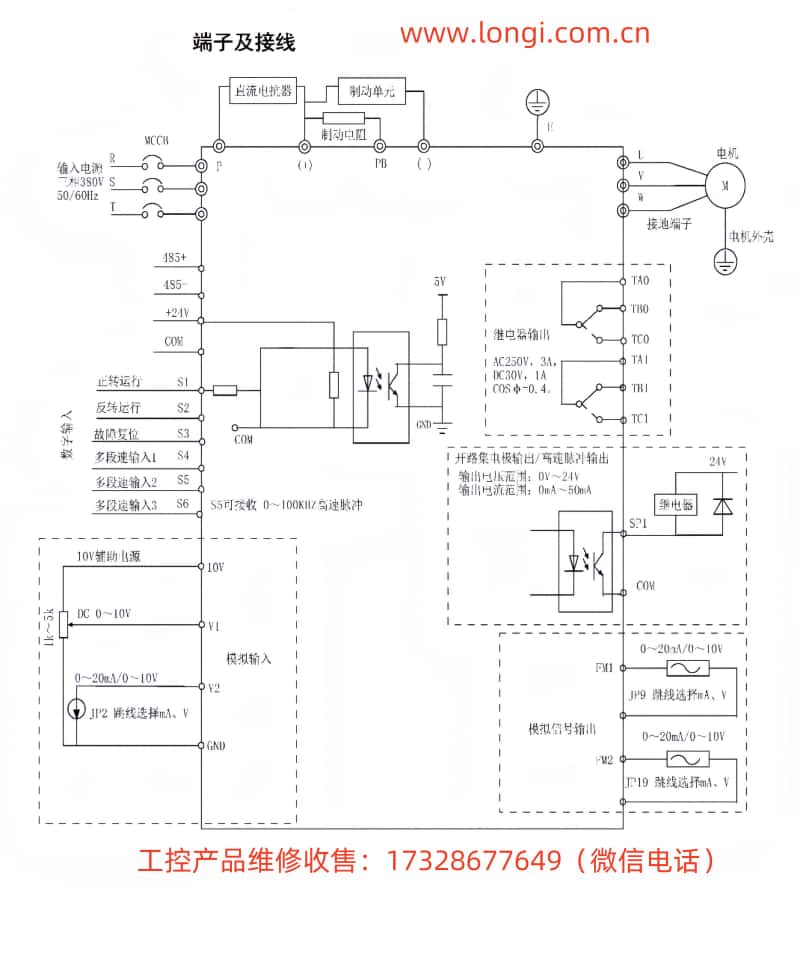

二、端子正反轉控製和外部電位器調速

深川變頻器S350N係列支持多種控製方式，包括端子正反轉控製和外部電位器調速。以下是具體接線和參數設置方法：

1. 端子正反轉控製

• H0-13設置為0（兩線式模式1），H4-00設置為1（S1為正轉運行），H4-01設置為2（S2為反轉運行）。

• 或H0-13設置為1（兩線式模式2），H4-00設置為1（S1為運行使能），H4-01設置為2（S2為運行方向）。

• 接線端子：正轉控製接S1端子，反轉控製接S2端子，公共端接COM端子。

• 參數設置：

2. 外部電位器調速

• H0-00設置為2（V1），表示主頻率源A為外部電位器輸入。

• 根據需要調整H0-08（數字頻率設定）和其他相關參數。

• 接線端子：外部電位器接V1和GND端子。

• 參數設置：

三、故障代碼及解決方法

深川變頻器S350N係列具有完善的故障診斷功能，以下是部分常見故障代碼及其含義分析和解決方法：

1. E001 - 逆變單元保護

• 可能原因：變頻器輸出回路短路、電機和變頻器接線過長、變頻器內部接線鬆動、主控板異常。

• 解決方法：排除外圍故障、加裝電抗器或輸出濾波器、插好所有連接線、更換電路板。

2. E002 - 加速過電流

• 可能原因：加速時間太短、控製方式為矢量且沒有進行參數辨識、手動轉矩提升或V/F曲線不合適。

• 解決方法：增大加速時間、進行電機參數辨識、調整手動提升轉矩或V/F曲線。

3. E003 - 減速過電流

• 可能原因：減速時間太短、控製方式為矢量且沒有進行參數辨識、減速過程中突加負載。

• 解決方法：增大減速時間、進行電機參數辨識、取消突加負載。

4. E004 - 恒速過電流

• 可能原因：控製方式為矢量且沒有進行參數辨識、運行中突加負載、變頻器選型偏小。

• 解決方法：進行電機參數辨識、取消突加負載、選用功率等級更大的變頻器。

5. E010 - 變頻器過載

• 可能原因：負載過大或發生電機堵轉、變頻器選型偏小。

• 解決方法：減小負載並檢查電機及機械情況、選用功率等級更大的變頻器。

6. E015 - 外部設備故障

• 可能原因：通過多功能端子S輸入外部故障的信號。

• 解決方法：複位運行。

四、總結

深川變頻器S350N係列用戶手冊提供了詳盡的操作指南和故障排查方法。通過了解操作麵板的功能、掌握參數設置方法、熟悉端子接線和故障代碼，用戶可以更好地使用和維護變頻器，確保設備的穩定運行。在實際應用中，用戶應根據具體情況靈活調整參數設置，及時排查並解決故障，以提高生產效率和設備可靠性。
