一、操作麵板功能介紹與設置

利佳變頻器DR300A的操作麵板是其核心控製單元，提供了直觀易用的界麵。麵板上包括多個功能鍵和指示燈，用於監控和控製變頻器的運行狀態。

1. 密碼設置與鍵盤鎖定

為了保障設備安全，DR300A支持用戶密碼保護功能。要設置密碼，首先進入參數設置界麵（F4組），找到F4.31參數項，將其值設置為非零值，即為用戶密碼。如需取消密碼保護，將F4.31重新設置為0即可。

鍵盤鎖定功能可以防止誤操作。將F4.25參數項設置為非0值即可啟用鎖定。解鎖時，同時按住“<<”鍵和“V”鍵2秒以上即可。

2. 恢複出廠設置

若需將變頻器參數恢複至出廠設置，可設置F0.08參數項為“參數恢複模式1”或“參數恢複模式2”。前者不包含模擬量輸入輸出偏置參數，後者包含。此外，還可選擇“清除曆史信息”以刪除故障記錄等曆史數據。

3. 宏設定選擇

DR300A提供了多種應用宏以滿足不同需求。以選擇“動力收放線應用宏”為例，需進入F0.04參數項，將其值設為6。這將自動配置變頻器以適應動力收放線設備的特定控製要求。

二、端子啟動、正反轉控製與調速設置

1. 端子啟動與正反轉控製

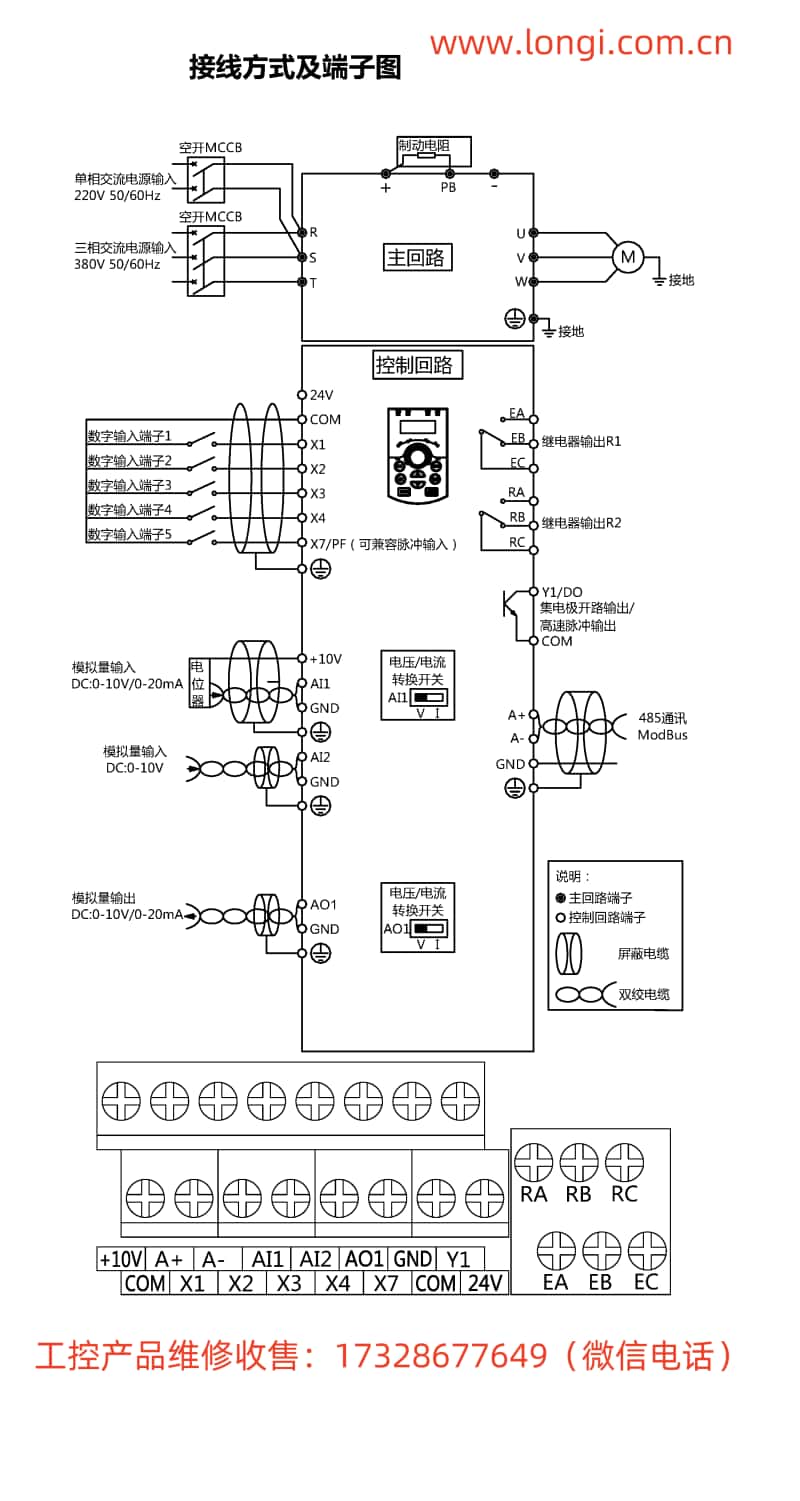

DR300A支持通過外部端子啟動和控製電機正反轉。首先，需將F0.05參數項設置為1（外部端子控製）。接著，通過連接外部開關或繼電器至相應端子（如FWD為正轉，REV為反轉）來控製電機運行方向。

2. 外部電位器調速

為通過外部電位器調節電機速度，需將速度給定方式設置為模擬量輸入。進入F0.08參數項，選擇AI0、AI1或AI2作為速度源。然後，將外部電位器連接至對應的模擬輸入端子（AI0、AI1或AI2）和GND。此外，還需根據電位器的輸出範圍設置F2.15至F2.20等參數，以匹配電位器的最小/最大輸入電壓與變頻器的速度範圍。

三、故障代碼分析與解決

DR300A變頻器具有完善的故障診斷功能，能夠實時監測並報告設備狀態。當變頻器出現故障時，麵板上的“ALM”指示燈會亮起，同時顯示相應的錯誤代碼。

1. 常見故障代碼

• Err.01：逆變單元保護，可能原因包括過流、過熱等。解決方法包括檢查電機負載、散熱條件及電纜連接等。

• Err.05：加速過流，可能由電機堵轉或負載過大引起。需檢查電機及機械部分是否卡死，調整負載或增加加速時間。

• Err.13：通訊故障，檢查通訊線路、波特率及地址設置是否正確。

2. 故障排查步驟

• 初步檢查：確認電源正常，無短路或斷路現象。

• 參數複核：檢查相關參數設置是否正確，如加速時間、減速時間、電機參數等。

• 設備檢查：觀察電機運行是否平穩，有無異常聲響或振動。

• 日誌分析：查看變頻器故障記錄，分析曆史故障信息以定位問題根源。

四、總結

利佳變頻器DR300A用戶手冊是操作和維護該設備的重要參考。通過熟練掌握操作麵板功能、合理設置參數及快速診斷故障，可確保變頻器高效穩定運行。無論是初學者還是經驗豐富的工程師，都能從手冊中獲得實用的指導和幫助。在實際應用中，建議結合設備具體情況和實際需求進行靈活配置和優化調整，以達到最佳控製效果。
