安邦信AMB變頻器兩例特殊故障解決指南

在處理變頻調速器（VSD）時，遇到不尋常的故障往往既令人困惑又耗時。本文將深入探討安邦信AMB-G9/P9 22kW變頻器中遇到的兩個獨特故障，並提供逐步解決方案。

故障A：神秘的“故障字符”

一名用戶送來一台國產變頻器進行維修，具體型號為安邦信AMB-G9/P9 22kW。初步檢查中，拆除了損壞的模塊，並測試了驅動電路的正常性。通電後，操作麵板顯示OC故障代碼。解決短路故障信號後，OC信號穩定下來。然而，當嚐試按下RUN按鈕運行變頻器時，充電繼電器瞬間斷開，導致麵板指示燈熄滅，顯示屏閃爍一係列未在故障代碼表中列出的無法識別的“故障字符”。

診斷與解決方案：

識別異常：
三相輸出電流檢測信號的輸出端子均為0V，這屬於正常情況。
偶爾在循環通電時，發現“故障字符”實際上是啟動字符。

根本原因分析：
故障表明開關電源負載側可能存在短路負載，特別是在驅動電路中。
當啟動信號激活時，電源電壓顯著下降，導致開關電源停止振蕩。
這種電壓下降還由於吸合電壓不足而使充電繼電器釋放，使CPU誤以為正在重新通電，並顯示啟動字符。

電路檢查：

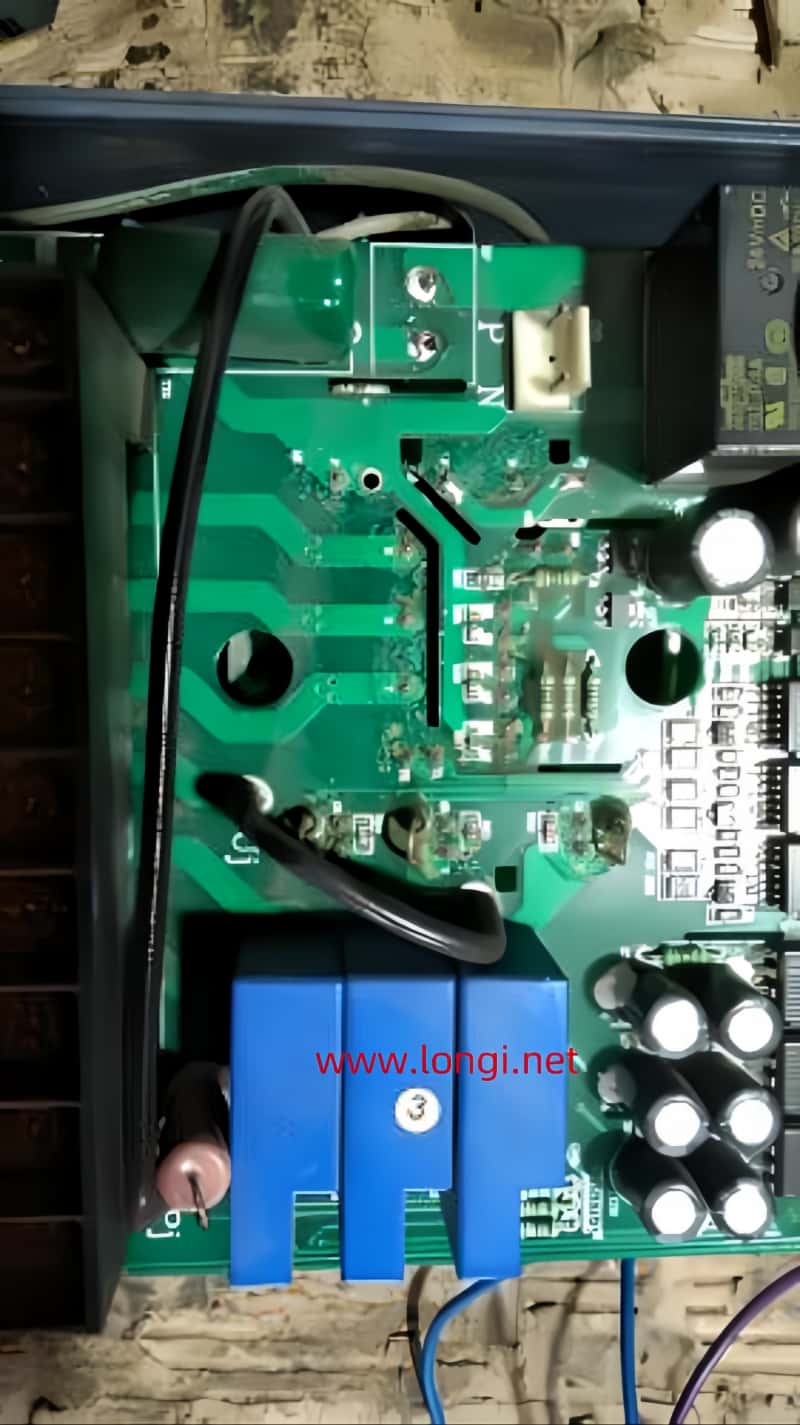

檢查驅動電路發現，驅動IC後方的兩個功率放大管（以推挽配置連接）已損壞。
U相上下臂驅動功率放大器電路中的一個晶體管損壞。
這種損壞導致脈衝信號到達時產生瞬時短路至驅動電源，從而造成瞬間停機。

解決方案：
在拆除模塊後通電前，對驅動板進行徹底檢查。
更換驅動電路中損壞的晶體管，以確保脈衝放大和模塊驅動正常。

故障B：與製動電路相關的未列出故障字符

更換模塊後，使用24V直流電源對變頻器進行測試，未連接直流電路的530V直流電壓。啟動時，出現Br Tr FeiLuRe字符，但可通過複位按鈕重置。然而，斷開24V電源後，故障持續存在且無法重置。

診斷與解決方案：

初步檢查：
檢查故障代碼，製造商指示為製動電路故障，但考慮到外部製動電阻電路未連接，這顯得不尋常。
測量內部製動組件，未發現短路。

電壓分析：
斷開24V電源後，發現變頻器電源端存在約6V的殘餘電壓。
該電壓進入故障檢測電路，可能觸發Br Tr FeiLuRe故障信號。

電路檢查：
六個驅動電路的負壓和脈衝正電壓均正常。
在保證負壓切斷的情況下，將530V直流電壓連接至直流電路不會損壞模塊。

測試與解決方案：
為了安全起見，將原有的75A速斷熔斷器更換為2A熔斷器。
更換後一切正常，表明模塊內的故障熔斷器或短路製動控製IGBT可能產生Br Tr FeiLuRe報警。
故障檢測電路可能將直流電路中的異常低電壓報告給CPU作為製動電路故障。

最終考慮：
將故障定義為製動電路問題可能具有誤導性。
此故障的發生阻礙了變頻器電路的低電壓電源測試，增加了維護成本和複雜性。

結論

遇到VSD中的不尋常故障需要采取係統的診斷與解決方案。通過仔細檢查電路組件、分析電壓異常並進行全麵測試，可以有效解決這些複雜問題。本案例研究強調了詳細檢查的重要性以及誤診故障可能帶來的潛在陷阱，最終實現了成功維修並加深了對VSD操作的理解。
