修複安川616G3 55kW變頻器頑固接地故障的經驗分享
修複變頻器，尤其是遇到難以解決的接地故障（GF），往往是一項既具挑戰性又令人沮喪的任務。最近，我就遇到了安川616G3 55kW變頻器報出頑固接地故障的問題。盡管通常的建議是更換電路板，但我決定深入探究，尋找合理的解決方案。本文詳細介紹了我逐步診斷並修複該接地故障的過程，且未更換任何主要部件。
初步診斷與背景

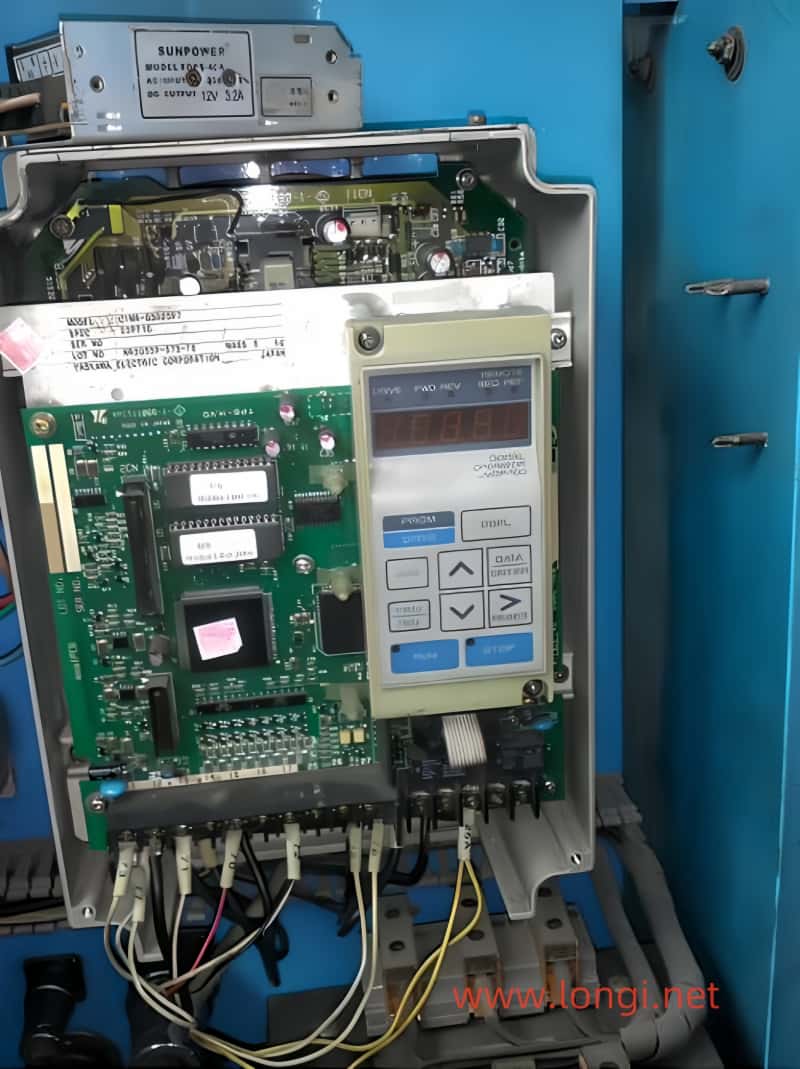

這台安川616G3變頻器在送修前已閑置兩三年。經檢查，我們發現三相電源輸入整流模塊中有兩個損壞，六個逆變IGBT模塊中也有兩個受損，同時驅動板也因模塊故障而部分元件損壞。
接地故障通常指示驅動電路或IGBT模塊本身存在問題，尤其是在三相輸出電壓尚未建立的啟動初期。了解保護電路的結構有助於縮小潛在原因的範圍。接地故障（GF）和負載側短路（OC）故障信號由驅動電路板的保護電路直接傳遞給CPU。
驅動與保護電路檢查

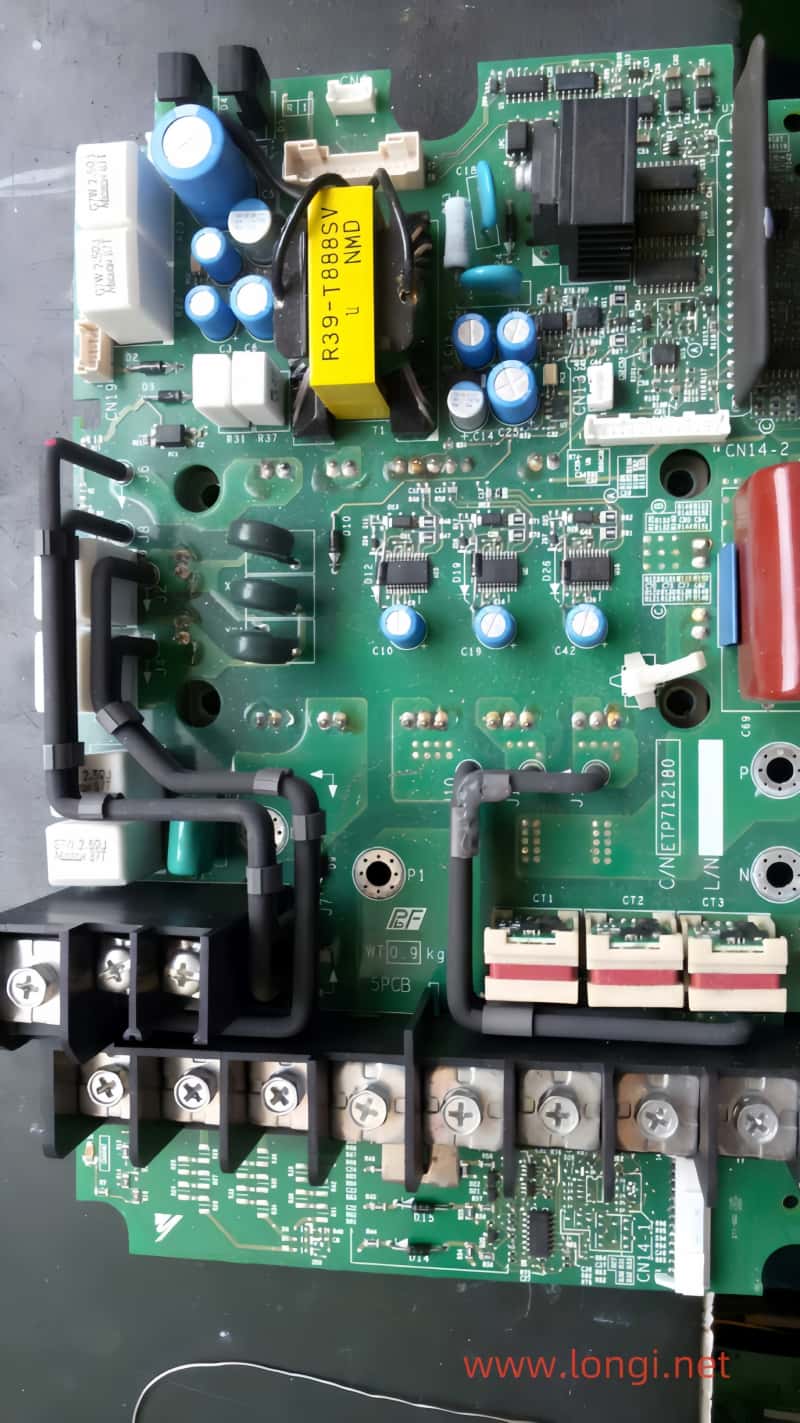

安川變頻器的驅動電路包括來自CPU的六路脈衝信號，這些信號通過六個TLP250集成電路隔離並放大後發送給IGBT模塊。另外，六個TLP750集成電路構成模塊故障保護電路，向CPU報告GF和OC信號。還有三個2501光耦負責檢測保險絲狀態。

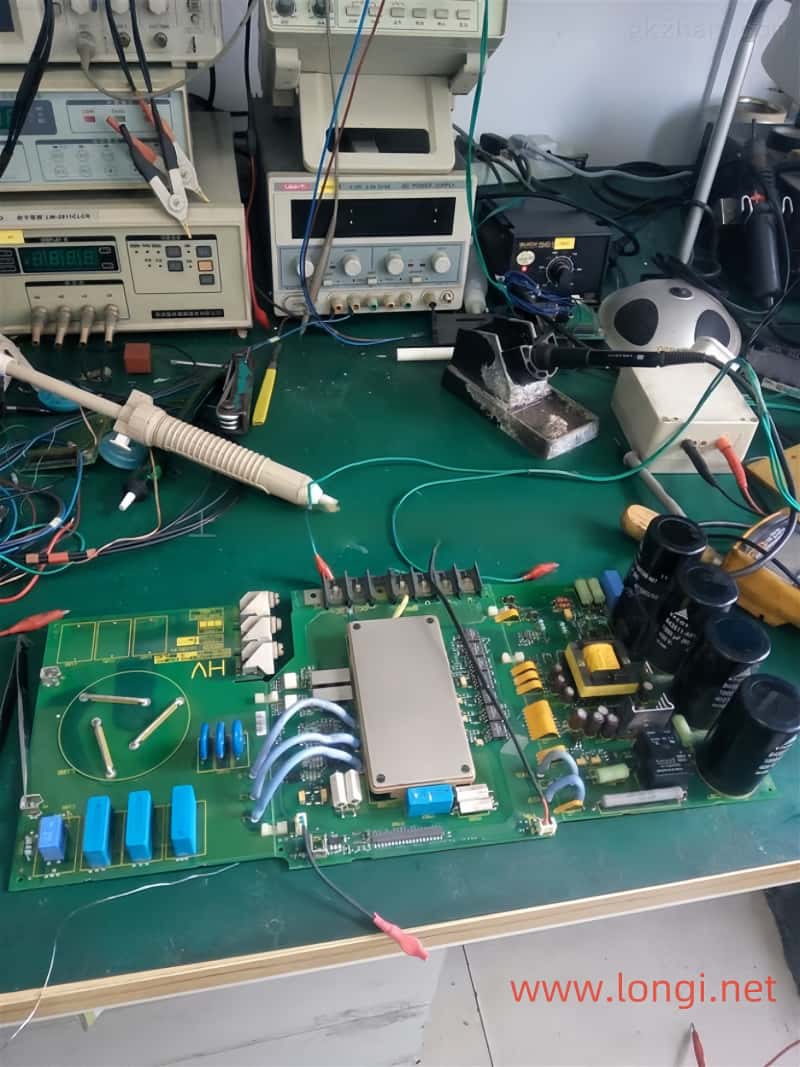

在斷開驅動板和CPU主板後，我更換了功率放大器電路中的損壞元件。開關電源和主板似乎工作正常。我手動清除了其他可能的故障，如過電壓、欠電壓、過熱和風扇問題，以確保驅動電路能夠輸出正常的激勵脈衝。
解決FU故障
在初步測試中，電路報告了FU（保險絲）故障。檢查相關光耦元件和電路元件後，我發現N引線的銅箔條因黴變而斷裂，導致保險絲檢測電路誤判為保險絲熔斷。我修複了黴變的銅箔條並重新測試電路，從而解決了FU故障。
深入調查與元件更換
解決FU故障後，我按下操作麵板上的RUN按鈕，並測量了驅動電路輸出的六路脈衝，均（jun1）正常。然而，接地故障依舊存在。我再次檢查驅動板，測量所有電路元件並短接GF故障反饋光耦，但接地故障仍然觸發。
進一步調查發現，IGBT壓降檢測電路中的一個二極管與銅箔條接觸不良。我還發現W相晶體管驅動脈衝的正電壓偏低，指示驅動IC存在問題。更換故障的A3320 IC後，輸出脈衝幅度恢複正常。
頑固的接地故障
盡管修複了已發現的問題，但在啟動過程中接地故障仍然出現。我采用故障區域切割法縮小故障範圍，最終發現U臂的IGBT驅動電路（保護電路）容易報告接地故障。我識別並更換了一個接觸不良的二極管。
然而，即使經過這些修複，接地故障仍然存在。隨後我進行了一係列測試，包括短接模塊檢測電路的晶體管以解除故障保護功能。在這些測試中，我觀察到一個異常現象：啟動信號激活後，串聯連接的燈泡以高亮度亮起，這表明IGBT模塊或驅動電路可能存在問題。
發現共同原因
在排除驅動電路和模塊的問題後，我專注於可能影響所有六個保護電路的共同因素。我注意到由於維修設置，電容組的引線較長，這可能會向電路中引入電感。這種電感可能產生感應電動勢和電流，從而幹擾模塊故障檢測電路。
為了驗證這一假設，我正式安裝了機器，將電容組引線的電感限製在允許範圍內。安裝完成後，安川變頻器運行正常，未再觸發頑固的接地故障。
結論
修複安川616G3 55kW變頻器的接地故障是一次充滿挑戰但收獲頗豐的經曆。通過深入了解保護電路並逐一診斷每個潛在問題，我成功修複了機器而未更換任何主要部件。解決頑固接地故障的關鍵在於識別共同原因——電容組引線中的電感——並通過正確安裝來解決問題。
本案例研究強調了邏輯推理和徹底調查在電子設備維修中的重要性。它還表明，隻要有耐心和毅力，即使是最頑固的故障也可以通過非昂貴的方式解決，而無需更換整個電路板。
