一、變頻器麵板功能介紹及基本操作

1. 麵板功能介紹

SPD990M迷你型變頻器配備有LED操作麵板，主要包括以下功能鍵：

• 移位鍵：用於在修改數據時選擇修改位數。

• 多功能鍵：功能由參數F8.04設置，默認為點動（JOG）。

• 模擬電位器：用於頻率給定。

• 編程鍵：進入或退出編程狀態。

• 遞增鍵和遞減鍵：用於數據或功能碼的增減。

• 確認鍵：進入下級菜單或確認數據。

• 運行鍵：啟動變頻器。

• 停止鍵/故障複位鍵：停止變頻器或複位故障。

2. 恢複出廠值設置

要恢複變頻器的出廠設置，可以通過以下步驟操作：

1. 進入編程狀態（按編程鍵）。

2. 使用移位鍵和遞增/遞減鍵選擇功能碼F8.03。

3. 按確認鍵進入F8.03設置，選擇“1”恢複出廠設置。

4. 再次按確認鍵保存並退出。

3. 麵板啟動、停止及頻率調速

• 啟動：按下運行鍵啟動變頻器。

• 停止：按下停止鍵停止變頻器。

• 頻率調速：使用模擬電位器或遞增/遞減鍵調整輸出頻率。

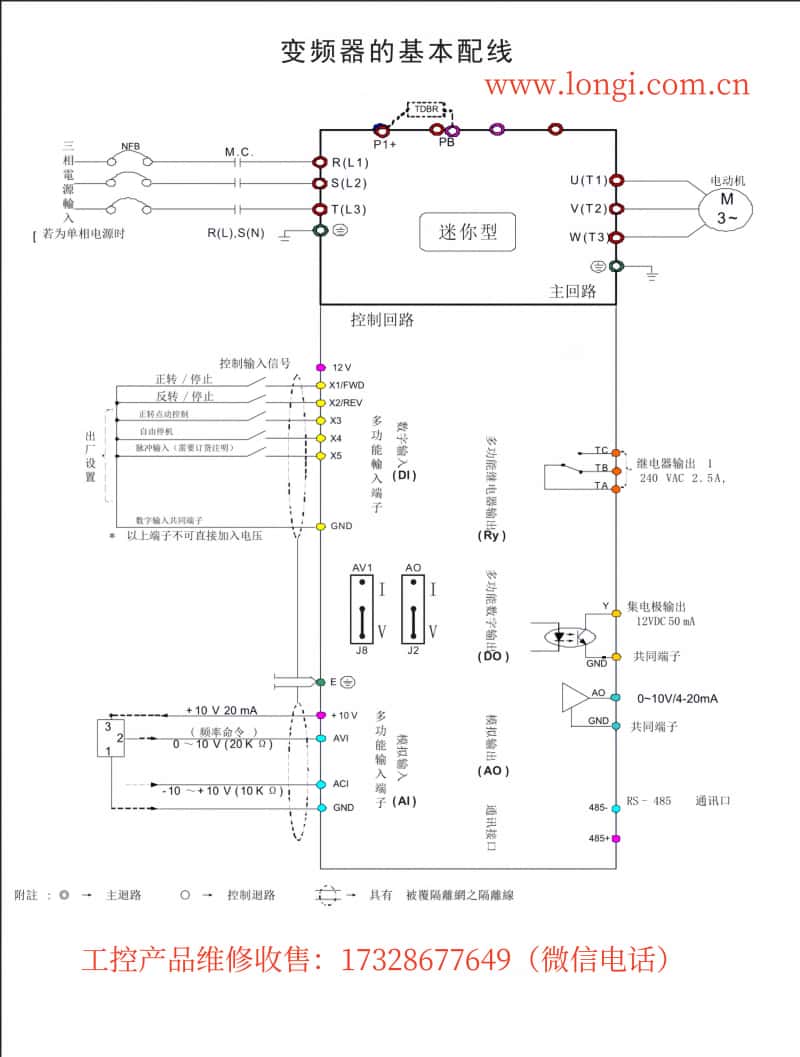

4. 端子正反轉變頻器及外邊電位器給定頻率

• 正反轉控製：通過接線端子X1（正轉）和X2（反轉）控製，需設置F2.13和F2.14為對應功能。

• 外邊電位器給定頻率：連接AVI端子，設置F0.03為3（AVI模擬給定）。

二、PID功能控製單台水泵電機

1. PID功能接線及參數設置

• 接線：連接PID反饋信號到AVI或ACI端子。

• 參數設置：

• F3.00：設置為PID調節，選擇合適的給定量和反饋量通道。

• F3.01：設置PID給定量。

• F3.02：調整反饋通道增益。

• F3.03和F3.04：設置比例增益P和積分時間Ti。

2. 睡眠功能設置及喚醒

• 睡眠設置：

• F3.10和F3.11：設置睡醒和蘇醒閥值係數。

• F3.12和F3.13：設置睡眠和蘇醒延遲時間。

• 喚醒：當反饋值小於蘇醒閥值時，變頻器將自動喚醒。

三、威綸觸摸屏通過Modbus協議控製變頻器

1. 變頻器設置

• 通訊參數：

• F6.00：設置本機地址。

• F6.01：配置Modbus通訊參數（波特率、數據格式等）。

• 控製命令：

• 使用功能碼06寫入控製命令到地址2002H，控製變頻器的正反轉和停止。

• 讀取和寫入頻率到地址2001H。

2. 讀取報警值

• 使用功能碼03讀取報警代碼（地址2100H開始）。

四、故障代碼含義及解決方法

五、總結

上海人民電器SPD990M迷你型變頻器是一款功能強大、操作簡便的變頻調速設備。通過麵板操作可以實現基本的啟動、停止和頻率調整；通過端子控製可以實現正反轉變頻和模擬量調速；利用PID功能可以實現水泵電機的恒定壓力閉環控製；通過Modbus協議可以方便地與上位機進行通訊控製。在出現故障時，通過查閱故障代碼表可以快速定位問題並采取相應的解決措施。希望本指南能夠幫助用戶更好地使用和維護SPD990M變頻器。
