變頻器改造中的電抗器妙用與電網諧波對電子設備的危害
在現代化工業生產中，變頻器作為電機調速節能的關鍵設備，其應用日益廣泛。然而，在變頻器改造過程中，一些不為人注意的問題往往會導致設備損壞，特別是電網諧波對電子設備的影響尤為顯著。本文將結合實例，深入探討變頻器改造中電抗器的妙用，以及電網諧波對電子設備的危害，並提出相應的解決方案。
一、變頻器改造中的電抗器應用

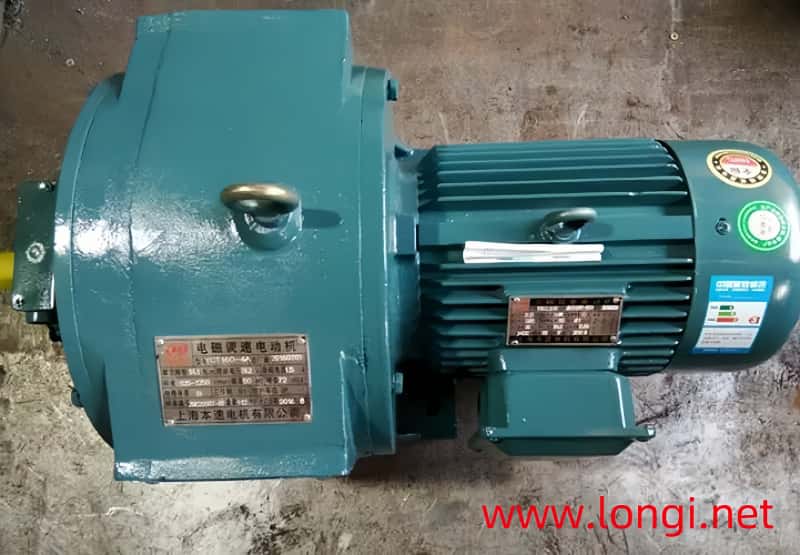

在進行滑差調速電機的變頻節能改造時，出於變頻器故障時應急調速操作的考慮，通常會保留原有的勵磁箱（簡稱調速箱）和滑差機構。改造後，調速箱上的調速旋鈕被調至全速位置，而負載側所需速度則由變頻器設定，以實現調速和節能運行。然而，這種改造後常常出現調速箱內勵磁線圈或滑差機構反複燒毀的事故。
究其原因，在於原工頻勵磁調速時，反饋電壓的建立使得勵磁線圈中的勵磁電流保持在小幅度內波動，基本不會達到最大值。而在變頻運行時，電機的實際轉速由變頻器控製，可能僅達到額定轉速的一半，速度反饋電壓也僅達到一半幅度。此時，調速箱給出的速度是全速，因此調速箱會持續輸出最大勵磁電流（電壓），導致勵磁線圈溫升增加，易於損壞。
此外，變頻器內部的三相整流器是非線性元件，其整流電流的顯著吸收會導致電源側電壓（電流）波形嚴重畸變，形成不可忽視的峰值電壓和諧波電流。這些諧波電流和電壓峰值可能導致勵磁線圈匝間擊穿，或調速箱內續流二極管和可控矽擊穿，進而造成勵磁線圈燒毀。
為了解決這一問題，可以在調速電機勵磁線圈的電源輸入側串聯一個電抗器。電抗器的引入能夠有效抑製諧波電流，降低電壓波形畸變，從而保護勵磁線圈免受損害。
二、電網諧波對電子設備的危害
電網諧波不僅影響調速設備，還對變頻器等電子設備構成嚴重威脅。例如，在某處安裝的一台小功率變頻器，多次出現三相整流橋燒毀的故障。盡管該變頻器功率較小，負載較輕，且電源電壓穩定，但仍無法避免故障的發生。經過現場檢查發現，同一車間和供電線路上還安裝有兩台大功率變頻器。這三台變頻器可能同時運行或不同時啟停，而大功率變頻器的運行和啟停產生的諧波電流，正是導致小功率變頻器損壞的根源。
大功率變頻器產生的非線性電流導致電源側電壓（電流）波形畸變增加，形成諧波分量。對於大功率變頻器而言，由於其內部空間大，輸入電路的絕緣處理容易加強，因此不易受過電壓擊穿。然而，對於小功率變頻器而言，其內部空間有限，絕緣耐壓是薄弱環節，電源側的湧電壓衝擊難以承受。
三、解決方案與電抗器的應用
針對上述問題，最有效的解決方案是在電子設備的電源輸入側串聯電抗器。電抗器能夠抑製諧波電流，降低電壓波形畸變，從而保護電子設備免受損害。
調速電機勵磁線圈：在勵磁線圈的電源輸入側串聯一個BK型控製變壓器二次測量繞組的電抗器，可以有效保護勵磁線圈。
小功率變頻器：在電源輸入側串聯一個由XD1電容湧流抑製線圈製成的經濟實惠的“三相電抗器”，可以顯著降低諧波電流的影響。
無功補償電容櫃：在電容器的進線端安裝XD1電容湧流抑製器，以抑製電容器充放電產生的湧電流和諧波電流。
通過上述處理措施，上述三個問題均得到了有效解決。電抗器的應用不僅提高了電子設備的運行可靠性，還降低了改造成本，縮短了改造周期。因此，在變頻器改造和電子設備保護中，電抗器的妙用不容忽視。通過類比和適應不同情況，許多繁瑣的問題實際上都可以得到輕鬆解決。
