TECO 7200GA-30kW變頻器開關電源故障維修指南：詳細診斷與解決方案
在工業機械領域，變頻器在將直流電（DC）轉換為交流電（AC）方麵發揮著至關重要的作用，使各種電氣設備能夠高效運行。然而，如同任何複雜的電子係統一樣，它們也容易發生故障，尤其是在遭遇如雷擊等事件之後。本文深入探討了TECO 7200GA-30kW變頻器在雷擊修複後出現隨機停機及啟動困難問題的診斷過程及後續維修方法。
初步症狀與初步檢查
該變頻器在雷擊損壞修複後，運行一個多月來一直不穩定，出現隨機停機現象，有時每隔幾天或幾小時就會發生，且在啟動過程中遇到困難。具體來說，電容充電短路接觸器會跳閘，導致啟動失敗，但操作麵板並未顯示任何故障代碼。盡管麵臨這些挑戰，變頻器仍偶爾能夠啟動並運行一段時間，然後再次停機。
為開始診斷過程，首先拆除了控製板。為繞過可能的熱保護問題，將熱繼電器的端子短接。同樣，也將電容充電接觸器的接觸檢測端子短接，以防止低壓保護狀態。然而，這些措施並未解決問題，因此進行了更全麵的檢查。經過詳細檢查，未發現任何明顯異常，表明問題可能更為複雜，需要進一步深入調查。
根源問題識別
在重新安裝控製板後，測試發現接觸器在啟動時會跳閘，導致逆變器無法啟動。有趣的是，拔掉12CN插頭冷卻風扇後，啟動成功率顯著提高。在啟動過程中觀察顯示麵板發現亮度降低，這表明控製電源負載能力存在問題。
進一步在負載條件下測試發現，雖然電源輸出在未加載時正常，但連接電阻負載後會導致電壓下降。具體而言，當將24V負載連接到冷卻風扇和繼電器時，+5V線路電壓降至+4.7V。盡管在此電壓下屏幕顯示和其他操作仍正常，但嚐試啟動變頻器時會導致繼電器跳閘，並偶爾出現“直流電壓低”和“CPU與操作麵板之間通信中斷”等故障代碼。測量結果顯示，當+5V電壓降至+4.5V以下時，變頻器會自動從啟動狀態切換到待機模式。
分析與解決方案
確診了控製電源負載能力不佳的問題。CPU對電源要求嚴格，在電壓不低於4.7V時才能勉強工作，但電壓低於4.5V時會進入待機模式。問題在於，盡管進行了徹底檢查，但開關電源的組件均未發現損壞。

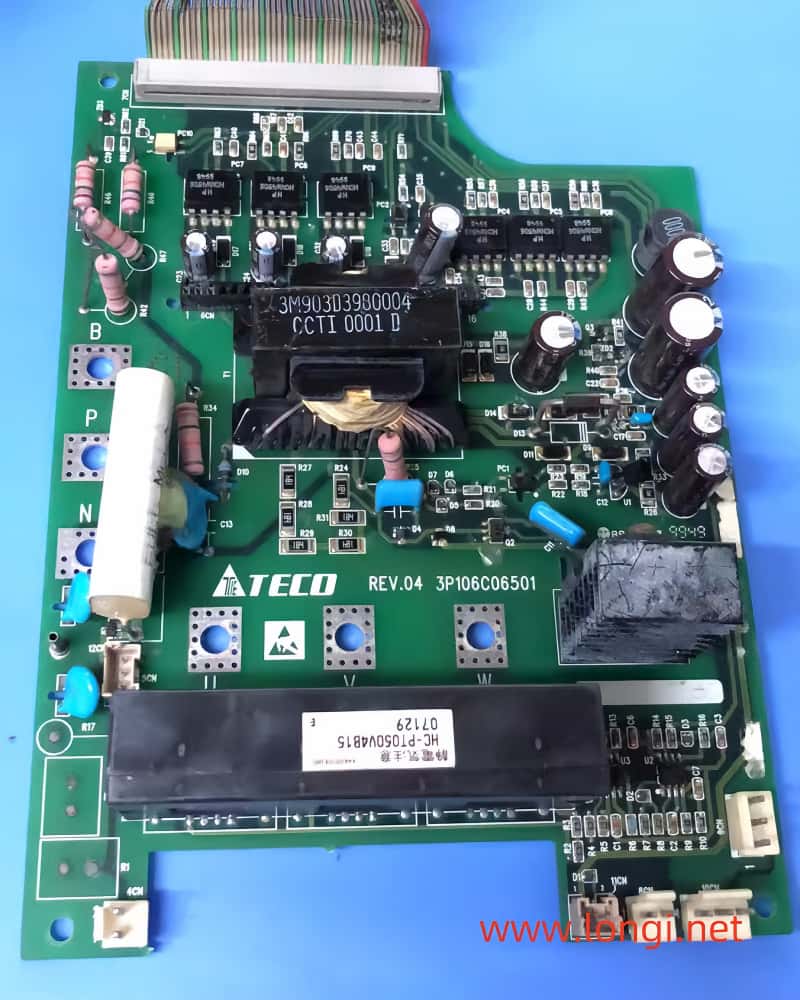

為了嚐試調整輸出電壓，對U1（KA431AZ）電壓調節器的參考電壓分壓電阻R1進行了並聯電阻測試。雖然這略微提高了輸出電壓，但負載能力仍然不足。仔細檢查電路板發現分流調整管Q1上有焊接痕跡，表明可能進行過之前的修改。然而，用另一台機器上的類似組件替換Q1並未解決問題。
鑒於電路的複雜性和所涉及晶體管的特殊性，特別是具有高反向壓力和放大能力的雙極晶體管Q2，需要采取更為細致的方法。分析表明，分流調整管Q1的工作點已發生偏移，導致Q2的基極電流過度分流。這進而損害了電源的負載能力。
為了解決這個問題，在電壓反饋光耦和47歐姆電阻之間串聯了一個電阻（R6，330歐姆）。這一修改旨在減少Q1的基極電流，從而降低其對Q2的分流能力，並增強電源的負載能力。測試後，+5V線路在負載和啟動操作期間均穩定保持5V輸出，有效解決了問題。
故障推斷與結論
故障推斷為Q1開關管老化，導致其放大能力下降。這導致分流後基極電流（Ib）不足，使Q1完全導通並增加其導通電阻。此外，分流支路的特性偏差導致過度分流和開關管驅動不良，進一步降低了電源的負載能力。
綜上所述，TECO 7200GA-30kW變頻器的維修過程涉及細致的診斷步驟，從初步症狀觀察到組件測試，再到最終的電路修改。成功解決問題凸顯了理解電子係統複雜工作原理和創造性應用工程原理以克服意外挑戰的重要性。本案例研究為技術人員和工程師在麵對工業電子維修中的類似問題時提供了寶貴資源。
