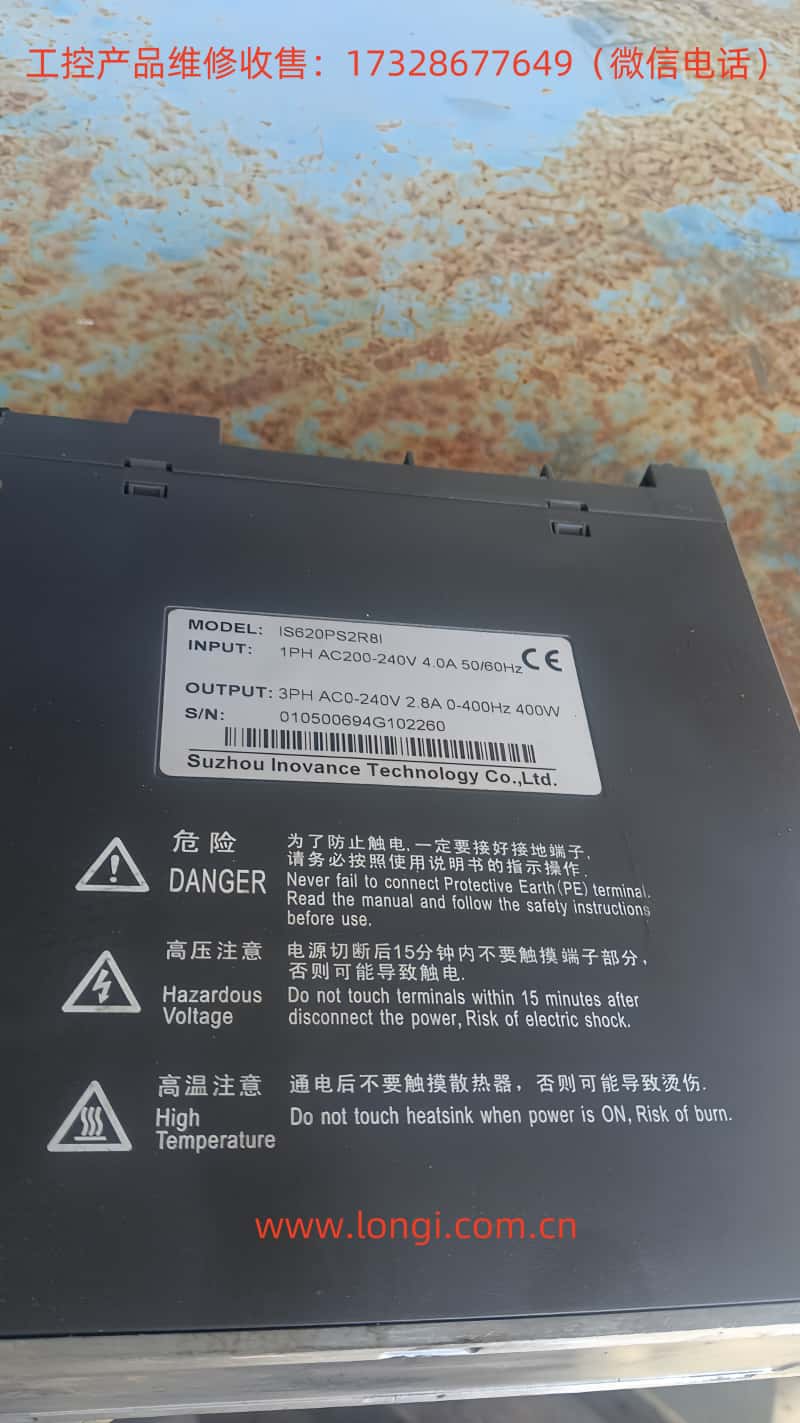

匯川伺服IS620P係列使用指南
1. 設置速度模式並通過外部端子啟動和電位器調速
參數設置
要將匯川伺服IS620P係列設置為速度模式，並通過外部端子啟動和電位器調速，需要設置以下參數：
H02-00：設置為0，選擇速度控製模式。
H06-00：設置為1，選擇AI1作為速度指令來源。如果使用AI2，則設置為2。
H06-02：設置為0，選擇主速度指令A作為速度來源。
H03-50至H03-59：根據電位器的電壓範圍設置AI1通道的偏置、增益等參數，確保電位器的輸出電壓與速度指令成線性關係。
H06-05和H06-06：設置速度指令的加減速時間，以確保啟動和停止時的平滑性。
接線端子
AI1端子：連接電位器的輸出端，用於接收調速信號。
DI1端子：設置為伺服使能（FunIN.1：S-ON），連接外部啟動信號。
其他DI端子：根據需要設置其他功能，如方向控製、外部複位等。
2. 點動JOG操作
參數設置
操作步驟
通過麵板進入參數設置界麵。
設置H06-04為所需的點動速度。
使用麵板上的點動按鍵或通過外部DI端子（如FunIN.18和FunIN.19）啟動點動運行。
通過麵板或外部信號控製點動運行的方向和停止。
3. CANOPEN通訊設置
硬件連接
參數設置
H0C-00：設置伺服軸地址，確保每個驅動器地址唯一。
H0C-08：設置CAN通信速率，與上位機保持一致。
H0C-09：使能通信VDI。
H17組參數：根據需要設置虛擬DI和DO功能。
匯川伺服IS620P係列故障代碼含義及處理方法
故障代碼er.630
含義
er.630故障代碼表示電機堵轉過溫保護。當電機在運行過程中因負載過大或機械卡頓等原因導致電機堵轉，且電機溫度上升到一定程度時，伺服驅動器會報出此故障。
解決方法
檢查機械負載：確認機械部分是否存在卡頓或過大負載，及時排除。
調整增益參數：根據機械負載情況，適當調整速度環和位置環的增益參數，避免電機因增益過高而堵轉。
增加加減速時間：增大H06-05和H06-06的設置值，使電機在啟動和停止時更加平滑，減少堵轉的可能性。
檢查電機和驅動器連線：確保電機與驅動器之間的連線正確無誤，避免因接線錯誤導致的堵轉現象。
檢查電機和驅動器狀態：使用匯川驅動調試平台監控電機的運行狀態和驅動器的輸出指令，確認是否存在異常。
如果以上方法均無法解決問題，可能需要更換更大容量的伺服驅動器或電機，以適應當前的負載需求。同時，在處理故障時，務必確保安全操作，避免造成人員傷害或設備損壞。
通過以上設置和故障處理方法，用戶可以有效地使用和維護匯川伺服IS620P係列伺服係統，確保其穩定、高效地運行。
