一、麥科變頻器MV係列操作麵板功能介紹

麥科變頻器MV係列的操作麵板功能豐富，主要包括LED顯示區、指示燈、多功能MK鍵、編程鍵、遞增鍵、遞減鍵、停機/複位鍵和運行鍵等。

1. LED顯示區

• 顯示當前設定頻率、輸出頻率、輸出電壓、輸出電流等多種參數。

2. 指示燈

• FWD：正反轉指示燈，亮表示反轉運行，滅表示正轉運行或停機。

• COMD：運行命令通道指示燈，亮表示操作麵板控製狀態，閃表示串口通訊控製狀態，滅表示端子控製狀態。

• ALM：故障指示燈，亮表示變頻器處在故障狀態下，閃表示變頻器處在告警狀態下。

• RUN：運行狀態指示燈，亮表示運行狀態，滅表示停機狀態。

3. 功能鍵

• MK鍵：多功能鍵，功能由參數P50.03定義。

• 編程鍵：進入或退出菜單。

• 遞增鍵、遞減鍵：數據或功能碼的遞增和遞減。

• 停機/複位鍵：運行狀態下用於停止運行，故障報警狀態下用於複位操作。

• 運行鍵：在鍵盤操作方式下用於運行操作。

4. 恢複出廠值

• 通過設置參數P50.20為22，然後按運行鍵，變頻器將恢複出廠值。

5. 麵板啟動停止和調速設置

• 設置P00.01為0，選擇操作麵板控製命令通道。

• 使用操作麵板上的遞增鍵和遞減鍵進行調速。

二、端子啟動停止和電位器調速設置

1. 接線端子

• 需要接線的端子包括：運行命令端子（如FWD、REV）、速度給定端子（如AI1、AI2）、公共端（如COM）等。

2. 參數設置

• 設置P00.01為1，選擇端子運行命令通道。

• 設置P00.02為相應的模擬量輸入通道（如AI1給定）。

• 根據需要設置P10組中的相關參數，定義各端子的功能。

3. 調速設置

• 使用外部電位器連接到速度給定端子（如AI1）和公共端（如COM），通過調節電位器來調速。

三、故障代碼及ER.03故障分析

1. 故障代碼

麥科變頻器MV係列具有完善的故障保護功能，常見的故障代碼包括：

• ER.01：過流保護

• ER.02：過壓保護

• ER.03：恒速過流

• ER.04：欠壓保護

• ER.05：過載保護

• ER.06：過熱保護

• ER.07：模塊保護

• ER.08：缺相保護

• ER.09：外部給定丟失

• ER.10：速度偏差過大

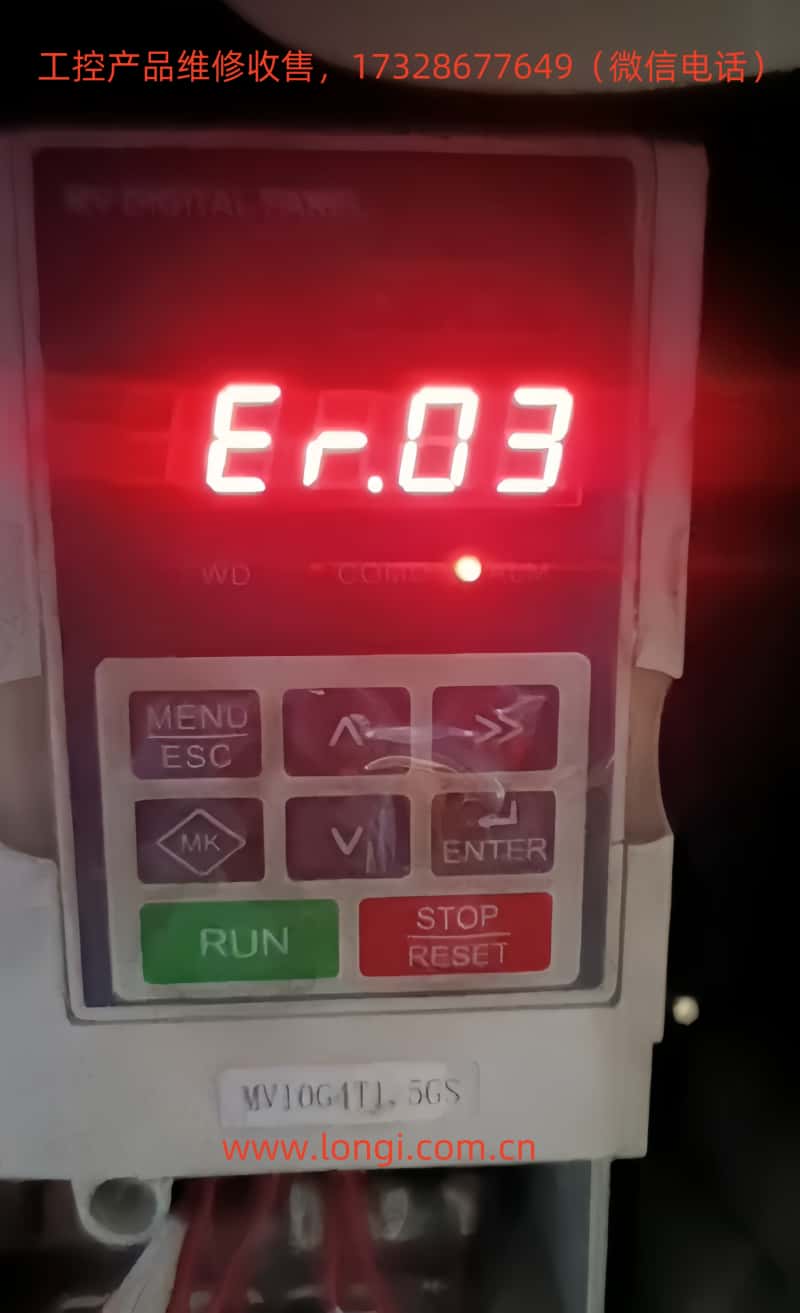

2. ER.03故障分析

ER.03表示恒速過流故障，通常發生在變頻器輸出電流超過額定電流的限製時。這種故障可能由以下原因引起：

• 電機負載過大或機械部分卡住。

• 電機參數設置不正確，導致變頻器輸出電流過大。

• 變頻器內部驅動板故障，如IGBT有一組導通不良或驅動光耦等配件有問題。

3. 處理和維修方法

• 檢查負載和機械部分：確保電機負載正常，機械部分無卡住現象。

• 檢查電機參數設置：確保電機參數（如額定功率、額定電流等）設置正確。

• 檢查驅動板：如果以上兩項均正常，則可能是變頻器內部驅動板故障。此時需要專業維修人員進行檢查和維修，更換損壞的IGBT或驅動光耦等配件。

在處理ER.03故障時，務必確保斷電操作，避免觸電危險。同時，建議定期對變頻器進行維護和檢查，及時發現並處理潛在故障，確保變頻器的正常運行。

麥科變頻器MV係列以其高性能和可靠性在多個行業得到廣泛應用。通過正確設置和操作麵板功能、合理接線和參數配置、以及及時有效的故障處理和維護，可以充分發揮變頻器的性能優勢，提高生產效率和設備可靠性。
