一、變頻器操作麵板功能介紹
1.1 操作麵板按鍵功能
海浦蒙特HD20係列變頻器的操作麵板上配備了多個按鍵和指示燈，用於對變頻器進行控製和狀態顯示。以下為主要按鍵的功能：
****： 進入或退出編程狀態。
****： 操作麵板控製時，點動起動變頻器。
****： 操作麵板控製時，起動變頻器。
****： 操作麵板控製時，停止變頻器或進行故障複位。
****： 功能參數或參數設定值遞增。
****： 功能參數或參數設定值遞減。
****： 選擇設定數據的修改位或循環切換停機/運行顯示狀態參數。
****： 進入下級菜單或設置後確認保存。
1.2 密碼功能設置與解鎖
為了防止未經授權的修改，變頻器設置了用戶密碼保護功能。以下是密碼的設置、解鎖和修改步驟：
密碼設置
按 **鍵進入編程狀態。
使用 和 鍵選擇到參數 F01.00。
按 **鍵進入密碼設置狀態，使用 和 鍵輸入所需的密碼值（00000-65535）。
輸入完畢後，按 **鍵確認保存並退出編程狀態。
密碼解鎖
如果在操作麵板操作時提示輸入密碼，按 **鍵進入密碼輸入狀態。
使用 和 鍵輸入之前設置的密碼。
輸入完畢後，按 **鍵確認，密碼正確則解鎖成功，可以繼續操作。
密碼修改
按 **鍵進入編程狀態。
使用 和 鍵選擇到參數 F01.00。
按 **鍵進入密碼修改狀態，使用 和 鍵輸入新的密碼值。
輸入完畢後，按 **鍵確認保存並退出編程狀態。
二、變頻器端子啟動停止和外部電位器調速方式

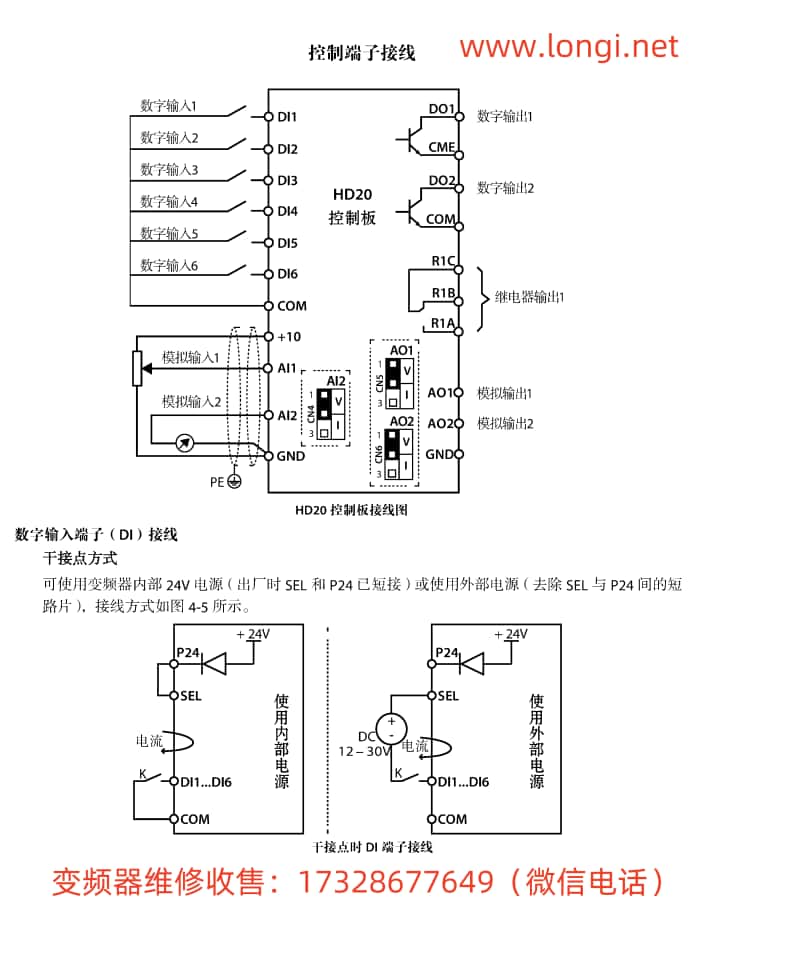

2.1 端子啟動停止接線與參數設置
接線方式
正轉控製端子（DI1）：連接正轉啟動信號。
反轉控製端子（DI2）：連接反轉啟動信號。
公共端（COM）：與DI1和DI2的另一端連接。
參數設置
進入編程狀態，選擇參數 F15.00 設置為 2（正轉功能）。
選擇參數 F15.01 設置為 3（反轉功能）。
根據需要設置其他相關參數，如 F00.11 設置為 1（端子運行命令通道）。
2.2 外部電位器調速接線與參數設置
接線方式
外部電位器的 1 端連接變頻器的 +10V 端子。
外部電位器的 2 端連接變頻器的 AI1 端子。
外部電位器的 3 端連接變頻器的 GND 端子。
參數設置
進入編程狀態，選擇參數 F16.01 設置為 2（頻率設定通道）。
根據需要調整 F16.05（AI1偏置）和 F16.06（AI1增益）以校準調速範圍。
確保 F00.10 設置為 3（模擬量設定），以使用外部電位器進行調速。
三、變頻器故障代碼分析與解決方法
3.1 常見故障代碼及原因
E0001：過流保護。可能原因包括電機堵轉、負載過重或參數設置不當。
E0007：過壓失速。可能原因包括減速時間設置過短或負載慣性過大。
E0015：輸入缺相。可能原因包括輸入電源缺相或接線鬆動。
E0016：輸出缺相。可能原因包括電機或電纜損壞。
E0017：變頻器過載。可能原因包括負載過大或散熱不良。
3.2 解決方法
E0001：檢查電機和負載是否正常，調整參數 F09.07（電機轉矩提升）和 F09.09（電機轉差補償增益）。
E0007：增加減速時間，調整參數 F19.18（過壓失速功能選擇）和 F19.19（過壓失速點）。
E0015：檢查輸入電源和接線，確保三相電源正常。
E0016：檢查電機和電纜連接，確保無損壞或鬆動。
E0017：檢查負載是否過大，改善散熱條件，調整參數 F20.01（過載預報警檢出水平）和 F20.02（過載預報警檢出時間）。
總結
本操作指南詳細介紹了海浦蒙特HD20係列變頻器的操作麵板功能、端子啟動停止和外部電位器調速方式的接線與參數設置，以及常見故障代碼的分析與解決方法。通過遵循本指南，用戶可以順利地對變頻器進行操作和維護，確保設備的正常運行。在操作過程中，請務必注意安全，避免觸電和其他潛在風險。如遇複雜問題，請聯係專業技術人員進行處理。
