  本指南旨在幫助用戶更好地理解和使用英威騰GD300-01A-RT係列空壓機專用單變頻一體機。本變頻器專為空壓機控製設計，具備高效、易用、可靠的特點。以下是詳細的使用指南。

一、控製空壓機的使用方法

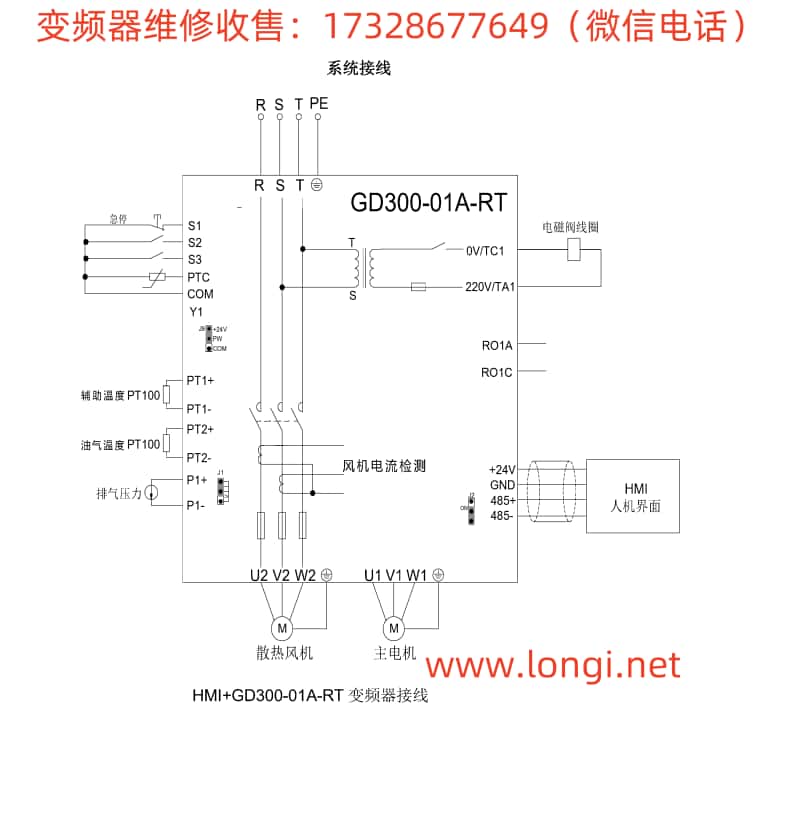

1. 接線方法

• 主回路接線：

• 將電源輸入端（R、S、T或L1、L2、L3）連接到電網。

• 將電機輸出端（U、V、W）連接到空壓機主電機。

• 接地端子PE必須接地，接地電阻小於10Ω。

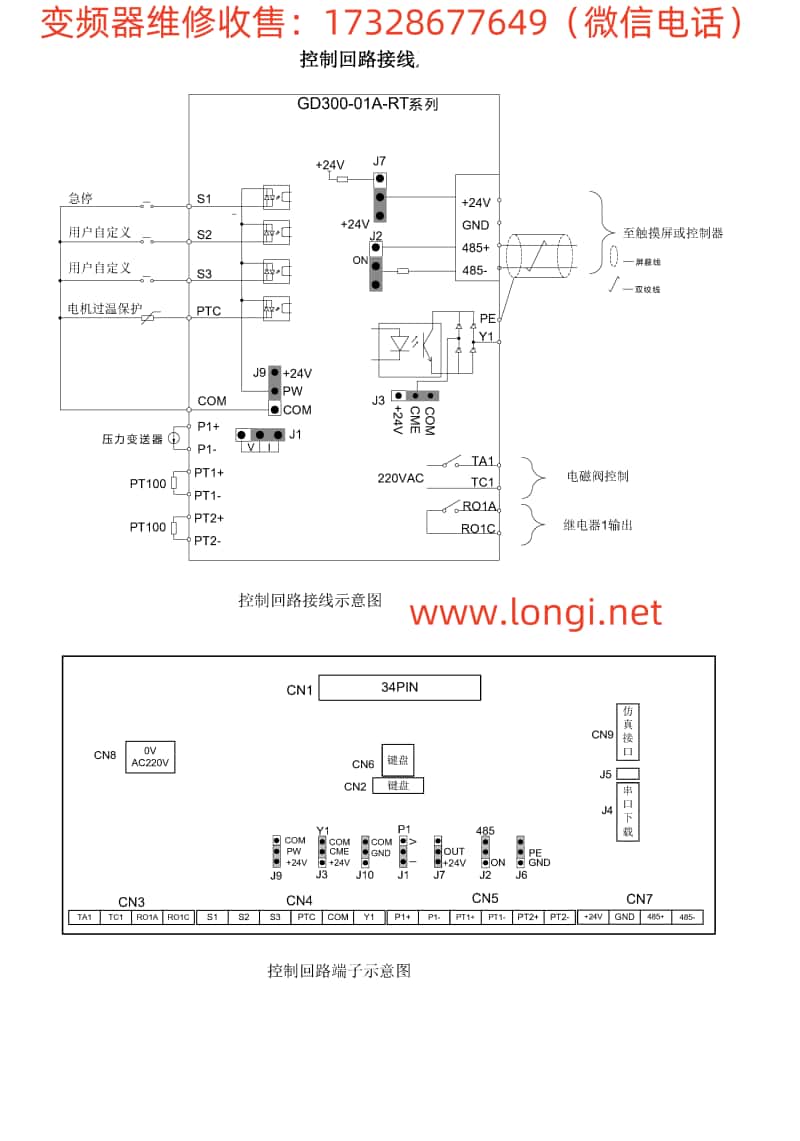

• 控製回路接線：

• 根據實際需求，將壓力傳感器、溫度傳感器等信號線連接到對應的輸入端子（如P1+、P1-等）。

• 將外部控製信號（如啟動、停止、加載、卸載等）連接到相應的輸入端子（如S1、S2、S3等）。

• 如果需要，還可以將故障輸出、報警輸出等連接到外部設備。

2. 參數設置

• 電機參數設置：

• 進入“主機參數設置”界麵，根據實際電機銘牌參數，設置電機類型、額定功率、額定頻率、額定電壓、額定電流等參數。

• 進行電機參數自學習，以確保變頻器能夠準確控製電機。

• 空壓機專用參數設置：

• 設置壓力傳感器和溫度傳感器的量程和校準點。

• 設置加載壓力、卸載壓力、空載運行頻率、加載運行頻率下限等參數，以適應空壓機的運行需求。

• 根據需要，還可以設置風機控製模式、保養超時時間等參數。

二、使用外部端子啟動和外部電位器給定頻率調速

1. 接線方法

• 外部啟動端子接線：

• 將外部啟動信號（如按鈕開關）連接到S1端子（正轉啟動）和COM端子。

• 如需反轉啟動，可將信號連接到S2端子。

• 外部電位器接線：

• 將外部電位器的中心抽頭連接到AI1端子（模擬量輸入1）。

• 將電位器的另外兩個端子分別連接到+10V和GND端子，以提供電位器所需的電源電壓。

2. 參數設置

• 運行指令通道設置：

• 進入“基本功能組”參數設置，將P00.01設置為1（端子運行指令通道）。

• 頻率指令選擇：

• 將P00.06設置為1（模擬量P1-設定），以啟用外部電位器給定頻率調速功能。

三、設置密碼功能和恢複出廠設置

1. 設置密碼功能

• 進入“人機界麵組”參數設置，找到P07.00（用戶密碼）參數。

• 輸入所需的密碼值（0~65535），保存設置。

• 密碼設置後，進行參數修改時需要輸入正確的密碼才能進行修改。

2. 恢複出廠設置

• 進入“基本功能組”參數設置，找到P00.18參數。

• 將P00.18設置為1（恢複缺省值），然後保存設置。

• 變頻器將自動恢複到出廠默認參數設置。

四、故障分析和處理方法

1. 故障代碼查詢

• 當變頻器出現故障時，首先查看變頻器麵板上的故障代碼。

• 根據故障代碼，參考手冊中的“變頻器故障及對策”部分，查找可能的故障原因和糾正措施。

2. 故障排查步驟

• 檢查電源和接線：確保電源輸入正常，接線牢固可靠。

• 檢查外部控製信號：確保外部控製信號（如啟動、停止、加載、卸載等）正常輸入。

• 檢查傳感器信號：確保壓力傳感器、溫度傳感器等信號正常輸入，且量程和校準點設置正確。

• 檢查電機和負載：確保電機運行正常，負載無異常。

3. 故障處理實例

• 過流故障（OC1、OC2、OC3）：

• 檢查電網電壓是否偏低。

• 檢查電機和負載是否存在短路或堵轉現象。

• 增大加減速時間或選用功率更大的變頻器。

• 過壓故障（OV1、OV2、OV3）：

• 檢查輸入電源電壓是否過高。

• 檢查是否存在能量回饋現象，如需要可增加能耗製動組件。

• 欠壓故障（UV）：

• 檢查電網電壓是否偏低或波動較大。

通過遵循以上使用指南，用戶可以更好地掌握英威騰GD300-01A-RT係列空壓機專用單變頻一體機的使用方法，確保空壓機係統的穩定運行。
