丹佛斯變頻器VLT2800用戶手冊的使用指南
丹佛斯VLT2800係列變頻器以其高度的集成度和強大的功能，在低功率市場中占據了一席之地。本使用指南將詳細介紹VLT2800變頻器的操作麵板功能、參數初始化調整、端子啟動停止和外接電位器調試過程，以及故障代碼的分析與解決方法，幫助用戶更好地使用這款設備。
一、操作麵板功能介紹及參數初始化調整
VLT2800係列變頻器操作麵板設計直觀，主要包括以下幾個部分：
顯示屏：以六位數LED形式顯示，能夠持續顯示一條運行數據。作為顯示的補充，還有三個指示燈，分別表示主電源是否連通（ON）、警告（WARNING）和報警（ALARM）。
控製鍵：
QUICK MENU（快速菜單）：用於快速查看和設置常用參數。
CHANGE DATA：用於進入參數設置界麵並進行修改。
+和-：用於參數的選擇和修改。
START：用於啟動變頻器，始終處於啟用狀態。
STOP/RESET：用於停止變頻器或在跳閘後複位。
參數初始化調整：
要進行參數初始化，即恢複出廠設置，可按照以下步驟操作：
斷開主電源。
同時按住QUICK MENU和CHANGE DATA鍵，接通主電源。
鬆開這些鍵，變頻器即被設置為出廠設定狀態。

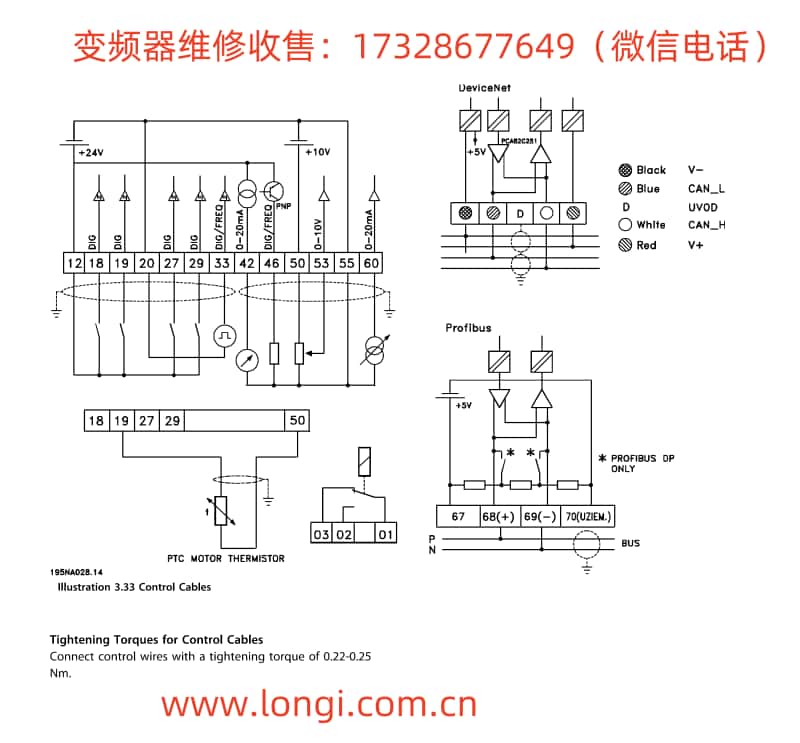

二、端子啟動停止和外接電位器調試
端子啟動停止：
VLT2800變頻器的啟動和停止可以通過連接特定端子來實現。
啟動：通常，將運行接觸器的常開觸點連接到變頻器的12、27和18端子。當接觸器運行時，這三個點將被短接，變頻器處於運行狀態。
停止：在參數設置中，通過調整相關參數來控製。例如，可以通過參數20的設置來啟用或禁用STOP/RESET鍵的停止功能。
外接電位器調試：
為了調整變頻器的頻率，可以外接一個電位器。
將電位器的中間抽頭接入接線端子53，頂端接入50，底端接入55。
在變頻器處於運行狀態時，旋轉電位器即可調整頻率。
如需外接頻率表，將頻率表兩端接入端子42和55，並在兩個端子上並接一個300Ω電阻。
進入參數選擇界麵，選擇參數319，將其值由7改為5，選擇5V、120Hz作為頻率表的輸入。
三、故障代碼分析和解決方法
在使用VLT2800變頻器時，可能會遇到一些故障。以下是常見故障及其解決方法：
上電無顯示：
檢查整流模塊是否損壞。如果整流模塊損壞，主回路沒有直流電壓，變頻器將無法顯示。
檢查電源卡上直流電壓是否正常，開關電源是否工作。
如果開關電源正常，但變頻器仍無顯示，可能是控製卡損壞，需要更換控製卡。
CPF00故障：
這通常表示數字式操作器通信故障或CPU的外部RAM不良。
嚐試更換操作麵板，確認是否由麵板故障引起。
檢查操作麵板與控製卡之間的連接是否可靠。
如果連接正常，則可能是控製卡損壞，需要修複或更換控製卡。
散熱片過熱：
直流電壓檢測故障（OU、UU）或驅動線路損壞（VCF）：
直流電壓采樣後經過檢測回路出現故障時，會顯示OU、UU或VCF故障。
如果驅動線路發生損壞，也會導致變頻器顯示VCF故障。
檢查直流電壓檢測回路和驅動線路，確保它們工作正常。
接地故障（GF）：
這通常表示變頻器輸出側的接地電流超過了額定輸出電流的約50%。
檢查傳感器是否損壞。如果傳感器損壞，更換後故障會消失。
如果不是傳感器問題，檢查周邊線路，修複損壞的線路。
通過深入了解VLT2800變頻器的操作麵板功能、參數初始化調整、端子啟動停止和外接電位器調試過程，以及故障代碼的分析與解決方法，用戶可以更加高效地使用這款設備，確保其在各種應用場景中的穩定性和可靠性。
