士林變頻器SS係列用戶手冊使用指南
一、操作麵板功能說明及參數恢複出廠值操作流程

1. 操作麵板功能說明

士林變頻器SS係列的操作麵板功能強大,便於用戶進行設置和監控。操作麵板上主要包括以下功能鍵和指示燈:

  • RUN/STOP鍵:用於啟動和停止變頻器。

  • 頻率調節旋鈕:用於手動調節變頻器的輸出頻率。

  • 模式切換鍵:用於切換不同的操作模式,如PU模式、JOG模式、外部模式等。

  • 監視/設定鍵:用於在監視模式和設定模式之間切換。

  • LED指示燈:包括運行指示燈、頻率監視指示燈、電壓監視指示燈等,用於指示變頻器的當前狀態。

2. 參數恢複出廠值操作流程

若需將變頻器的參數恢複至出廠默認值,可按照以下步驟操作:

  1. 切換到監視模式:按下監視/設定鍵,確保變頻器處於監視模式。

  2. 讀出參數Pr998:在操作麵板上進入參數設定模式,找到參數Pr998並讀出其當前值。

  3. 寫入參數Pr998:將讀出的Pr998值再次寫入,此時變頻器將自動進行參數初始化,所有參數將恢複為出廠默認值。

  4. 重啟變頻器:為確保參數恢複成功,建議重啟變頻器。

士林VFD SS係列操作麵板DU01.jpg

二、端子啟動和外部電位器調速接線及參數調試

1. 端子啟動接線及參數調試

若需通過端子啟動變頻器,需將外部控製信號接入變頻器的相應控製端子。以STF(正轉啟動)端子為例,接線及參數調試流程如下:

  1. 接線:將外部控製信號的正極接入STF端子,負極接入公共端SD端子。

  2. 參數設置

    • 進入參數設定模式,將Pr79設置為2(外部模式)。

    • 根據需要設置啟動頻率(Pr13)、上限頻率(Pr1)等參數。

    • 確保STF端子功能已正確設置(默認為正轉啟動功能)。

2. 外部電位器調速接線及參數調試

若需通過外部電位器調節變頻器的輸出頻率,需將電位器的輸出信號接入變頻器的模擬信號輸入端子。以0~10V電壓信號為例,接線及參數調試流程如下:

  1. 接線:將電位器的輸出正極接入變頻器的AI1(2-5)端子,負極接入公共端GND端子。

  2. 參數設置

    • 進入參數設定模式,將Pr73設置為1(選擇0~10V電壓信號輸入範圍)。

    • 設置Pr38為所需的電壓-頻率轉換關係,例如當電位器輸出10V時變頻器輸出頻率為50Hz。

    • 將Pr79設置為適合的操作模式,如外部模式或混合模式。

    • 確保其他相關參數(如加減速時間、轉矩補償等)已根據實際需求進行設置。

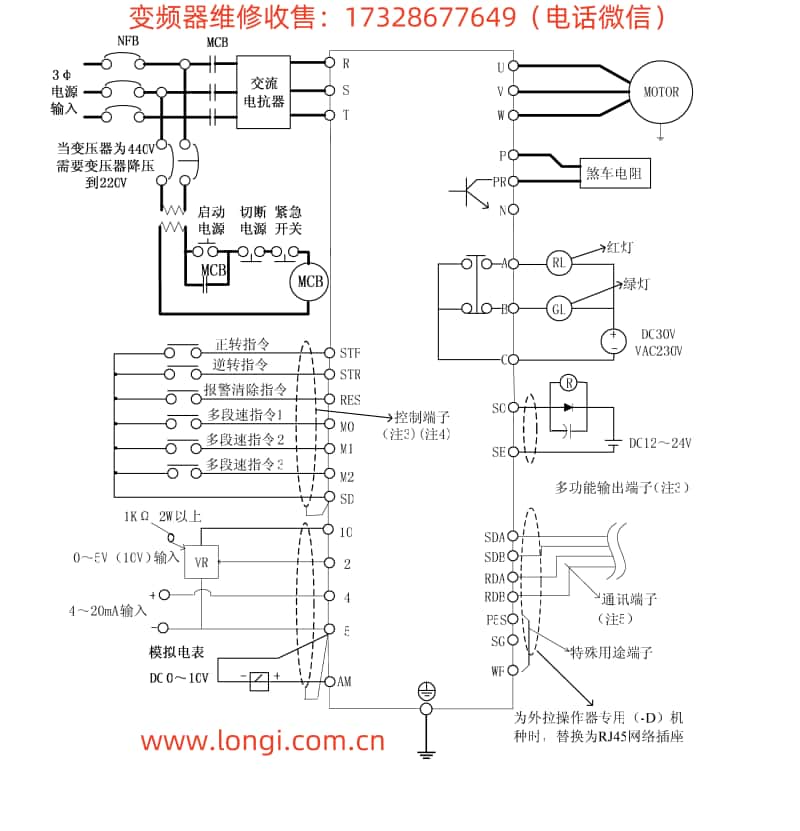

士林VFD SS係列接線圖.jpg

三、故障異警情況分析和解決方法

士林變頻器SS係列在運行時可能會出現各種故障異警情況,以下是一些常見的故障異警代碼及其分析和解決方法:

  1. ERR(錯誤)

    • 原因:可能由電源電壓不足、重置端子RES接通、操作器與主機接觸不良、內部回路故障或CPU誤動作引起。

    • 解決方法:檢查電源電壓是否正常;切離重置開關;確保操作器與主機連接良好;若問題依舊存在,可能需要更換變頻器或重新啟動變頻器。

  2. OC1(加速時過電流)OC3(減速時過電流)

    • 原因:通常由負載過大、加減速時間過短或回生煞車電阻異常引起。

    • 解決方法:檢查負載是否過大並適當減輕;延長加減速時間;檢查回生煞車電阻是否連接正常且阻值合適。

  3. OV2(定速時過電壓)

    • 原因:可能由端子P-N間電壓過高引起。

    • 解決方法:檢查主回路端子P-PR間是否接有回生煞車電阻且連接正常;若無需回生功能,可將P-PR間短接。

  4. THT(IGBT模塊過熱)

    • 原因:IGBT模塊溫度過高。

    • 解決方法:檢查變頻器周圍環境溫度是否過高;確保變頻器散熱良好;檢查電子熱動電驛容量設置是否合理。

  5. BE(煞車晶體異常)

    • 原因:外部電機熱繼電器動作。

    • 解決方法:檢查外部熱繼電器容量與電機容量是否搭配;減輕負載以避免熱繼電器頻繁動作。

通過仔細閱讀本用戶手冊並遵循上述操作指南,用戶可以更好地理解和使用士林變頻器SS係列,確保設備的正常運行和高效工作。
