一、操作麵板功能介紹

英威騰變頻器IPE100係列工程型變頻器配備了直觀易用的操作麵板，各按鍵功能如下：

1. PRC/ESC（編程鍵）：用於進入或退出一級菜單，同時支持快捷參數的刪除操作。在編程或調試過程中，此鍵提供了便捷的菜單導航和參數管理功能。

2. DATA/ENT（確認鍵）：逐級進入菜單畫麵，並在設定參數後確認。它是進行參數設置和修改時不可或缺的關鍵按鍵。

3. ↑（UP遞增鍵）：實現數據或功能碼的遞增。在調整參數值時，通過此鍵可以方便地增加數值。

4. ↓（DOWN遞減鍵）：實現數據或功能碼的遞減。與遞增鍵相對應，用於減少參數值。

5. 》/SHIFT（移位鍵）：在停機顯示界麵和運行顯示界麵下，可循環選擇顯示參數。在修改參數時，此鍵用於選擇參數的修改位，提供了靈活的參數編輯能力。

6. RUN（運行鍵）：在鍵盤操作方式下，用於啟動變頻器運行。它是控製變頻器運行狀態的主要按鍵之一。

7. STOP/RST（停止/複位鍵）：在變頻器運行狀態時，按此鍵可停止運行。同時，在故障報警狀態下，此鍵可用於複位故障，不受功能碼P7.04的限製。

8. QUICK/JOG（快捷多功能鍵）：其功能由功能碼P7.03確定。當P7.03=0時，代表寸動運行（僅適用於鍵盤控製）；當P7.03=1時，代表正轉反轉切換（同樣僅適用於鍵盤控製）。RUN+STOP/RST組合使用時，將實現變頻器的自由停機。

二、端子啟動和外部電位器調速設置

1. 參數設置：

• P0.00=2：選擇V/F控製模式，適用於大多數通用電機。

• P0.01=1：運行通道選擇端子指令模式，允許通過外部端子控製變頻器的啟動和停止。

• P0.02=1：速度指令選擇模擬量A1給定頻率，允許通過外部電位器實現調速。

2. 電機參數輸入：

• 根據電機銘牌輸入以下參數：P2.00（電機類型選擇）、P2.01（電機額定功率）、P2.02（電機額定頻率）、P2.03（電機額定轉速）、P2.04（電機額定電壓）、P2.05（電機額定電流）。

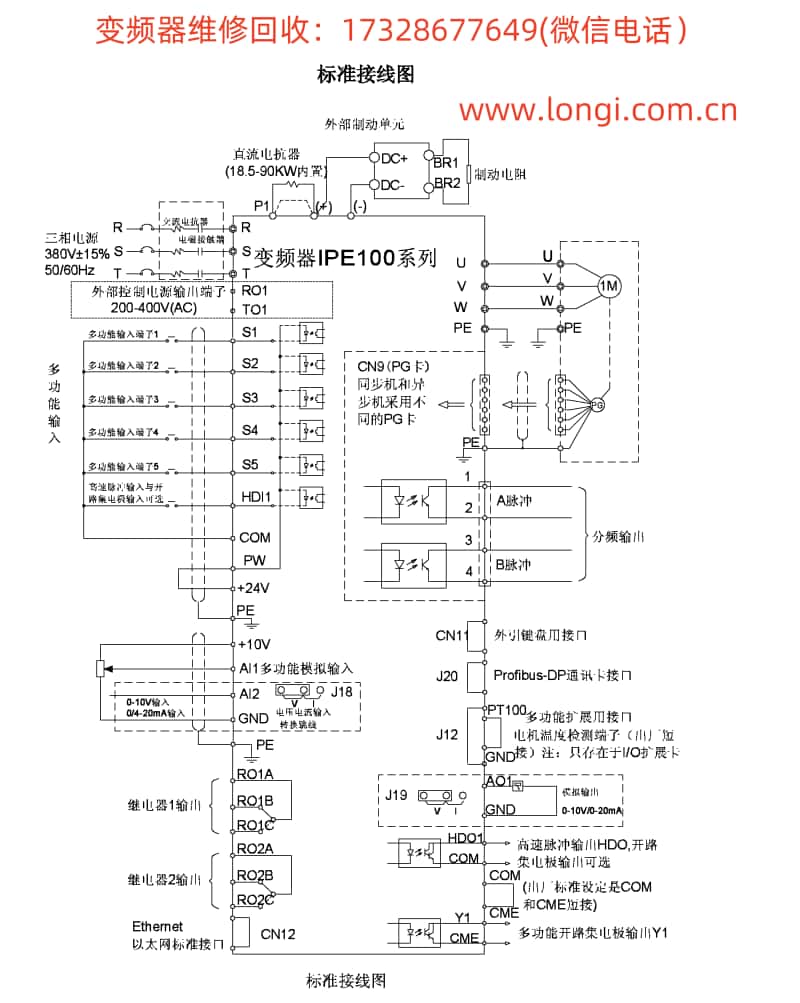

3. 接線說明：

• 啟動開關（停止開關）觸點一頭接變頻器端子S1，另一頭接端子COM（地）。當S1和COM短接時，變頻器啟動。

• 電位器中間抽頭接端子AI1，電位器兩頭分別接端子+10V和GND。順時針調整電位器，變頻器加速；逆時針調整，變頻器減速。

三、變頻器故障代碼分析和解決方法

1. 輸出故障（OUT1、OUT2、OUT3）：分別對應U、V、W三相的故障。可能原因包括加速過快、逆變單元問題或IGBT內部損壞。檢查外圍設備是否有強幹擾，並確認電機和電纜連接正常。

2. 過流故障（OC1, OC2, OC3）：分別對應加速、減速和恒速過流。檢查電機負載是否過大，電機是否堵轉，以及參數設置是否合理。

3. 過壓故障（OV1, OV2, OV3）：分別對應加速、減速和恒速過壓。檢查電源電壓是否過高，以及製動電阻和製動單元是否正常工作。

4. 欠壓故障（UV）：母線電壓低於設定值。檢查輸入電源是否穩定，以及電源線路是否接觸良好。

5. 過載故障（OL1, OL2）：分別對應電機過載和變頻器過載。檢查電機是否過載運行，以及變頻器散熱是否良好。

6. 缺相故障（SPI, SPO）：分別對應輸入和輸出缺相。檢查電源和電機線路是否接觸良好，以及電機是否損壞。

以上是對英威騰變頻器IPE100係列工程型變頻器的基本操作指南和常見故障代碼的解析。在實際應用中，請結合具體情況進行參數設置和故障排查。
