一、引言
匯川MD280係列變頻器是一款功能強大、操作簡便的通用型變頻器，廣泛應用於紡織、造紙、機床等多種自動化生產設備中。本文將詳細介紹MD280變頻器的操作麵板功能、端子啟動停止及外部電位器調速的設置方法，並解析常見故障代碼及其解決方法。
二、操作麵板功能與使用介紹
MD280變頻器的操作麵板是用戶與變頻器交互的主要界麵，包括運行、停止、複位、調速等功能鍵。
運行鍵（RUN）：按下此鍵，變頻器將啟動運行。
停止鍵（STOP/RES）：用於停止變頻器運行或在故障時複位。
多功能鍵（MF.K）：根據設置，此鍵可用於切換命令源、正反轉切換或點動運行。
調速電位器（若配備）：通過旋轉調速電位器可直接調節變頻器的輸出頻率，實現調速。
操作麵板還配備LED顯示屏，用於顯示變頻器的運行狀態、頻率、電流等參數，便於實時監控。

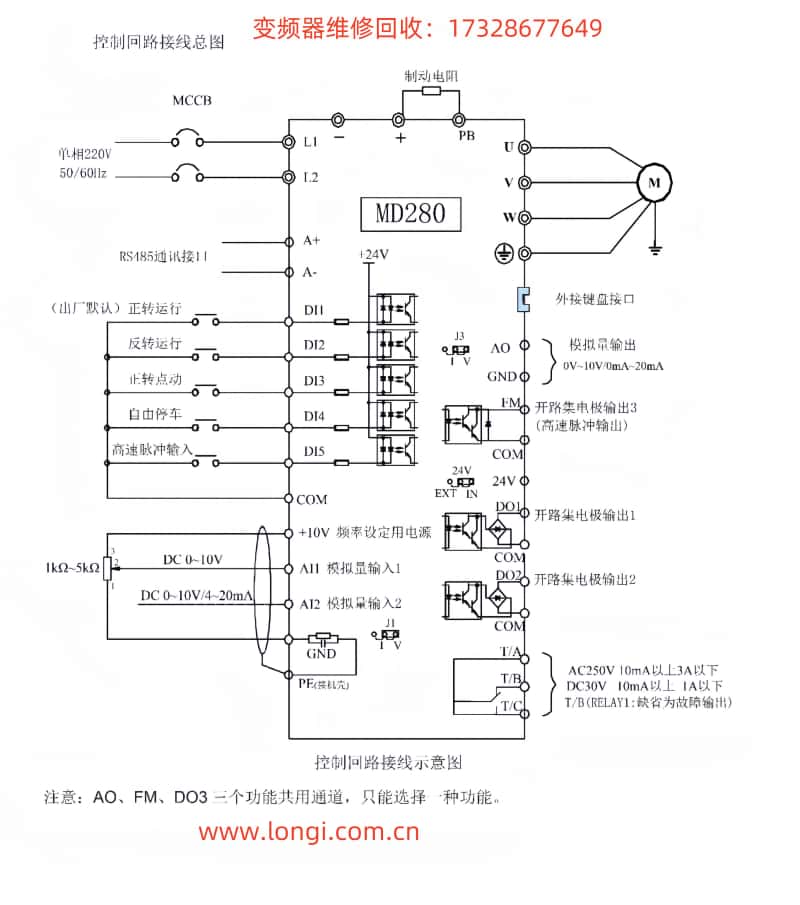

三、端子啟動停止及外部電位器給定調速
MD280變頻器支持通過外部端子實現啟動停止控製，並通過外部電位器進行調速。以下是具體的設置方法和接線指南：
1. 端子啟動停止設置
首先，需通過變頻器參數設置確定控製命令源。進入變頻器參數設置界麵，將F0-00參數設置為“1”（端子命令通道）。接下來，通過F2組參數配置DI端子功能，例如：
將F2-00設置為“1”，使DI1端子功能為正轉運行。
將F2-01設置為“2”，使DI2端子功能為反轉運行。
將F2-04設置為“8”，使DI4端子功能為自由停車。
在接線時，將外部啟動、停止按鈕或接觸器分別連接至DI1、DI2和DI4端子（具體取決於實際需求）。同時，需確保這些控製線的公共端連接到變頻器的COM端。
2. 外部電位器給定調速
MD280變頻器可通過AI2端子接入外部電位器實現模擬量調速。首先，需將控製板上的J2跳線設置為“V”（電壓輸入模式）。然後，將外部電位器的三個引腳分別連接到AI2、GND和+10V（或外部電源提供的等效電壓源）。
在參數設置中，需確保F0-01設置為“1”（AI1模擬給定）或“2”（AI2模擬給定），具體取決於電位器接入的AI端子。同時，通過F2-09至F2-12等參數配置AI輸入的最小值、最大值及對應輸出頻率範圍。
四、故障代碼含義及解決方法
MD280變頻器在運行過程中，可能會遇到各種故障，並通過LED顯示屏顯示相應的故障代碼。以下是ERR02故障代碼的解析及解決方法：

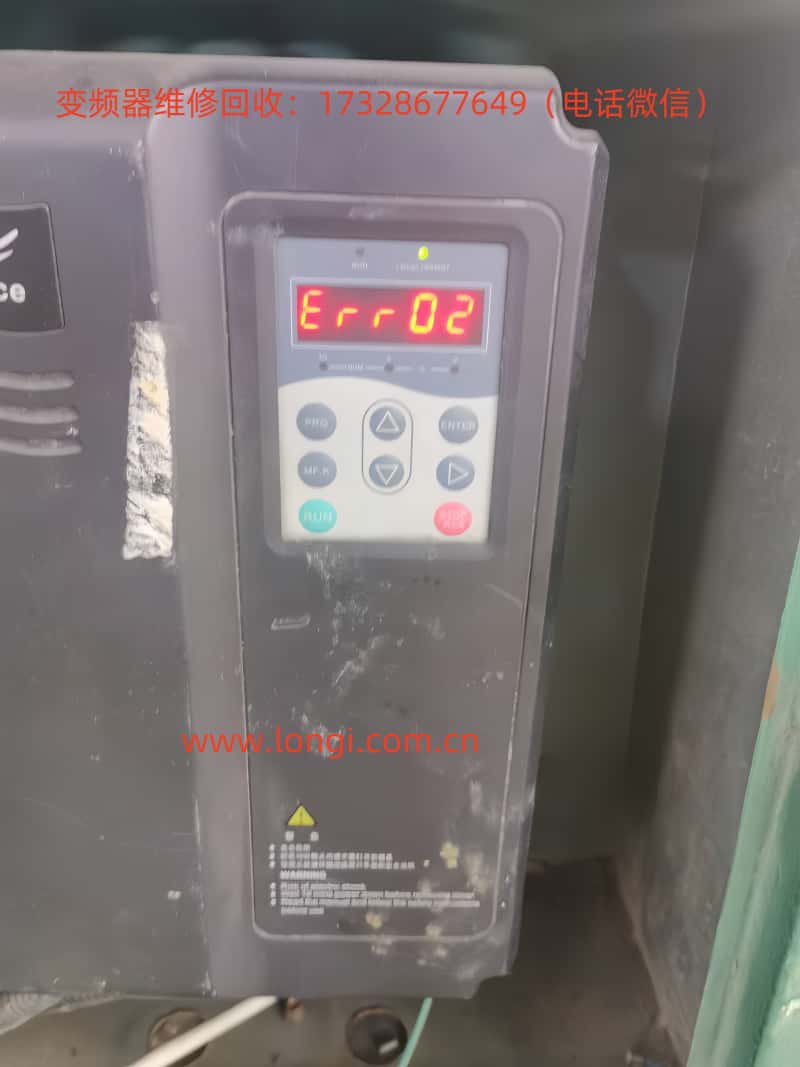

ERR02：加速過電流
通過以上步驟，可以有效解決MD280變頻器在運行過程中遇到的ERR02故障，確保設備穩定運行。
五、總結
匯川MD280係列變頻器以其強大的功能和簡便的操作，在眾多自動化生產設備中占據重要地位。通過本文的介紹，希望用戶能夠更好地理解並掌握MD280變頻器的操作麵板功能、端子啟動停止及外部電位器調速的設置方法，以及故障代碼的解析與解決方法，從而充分發揮變頻器的性能優勢，提升生產效率。
