一、操作麵板（鍵盤）使用方法

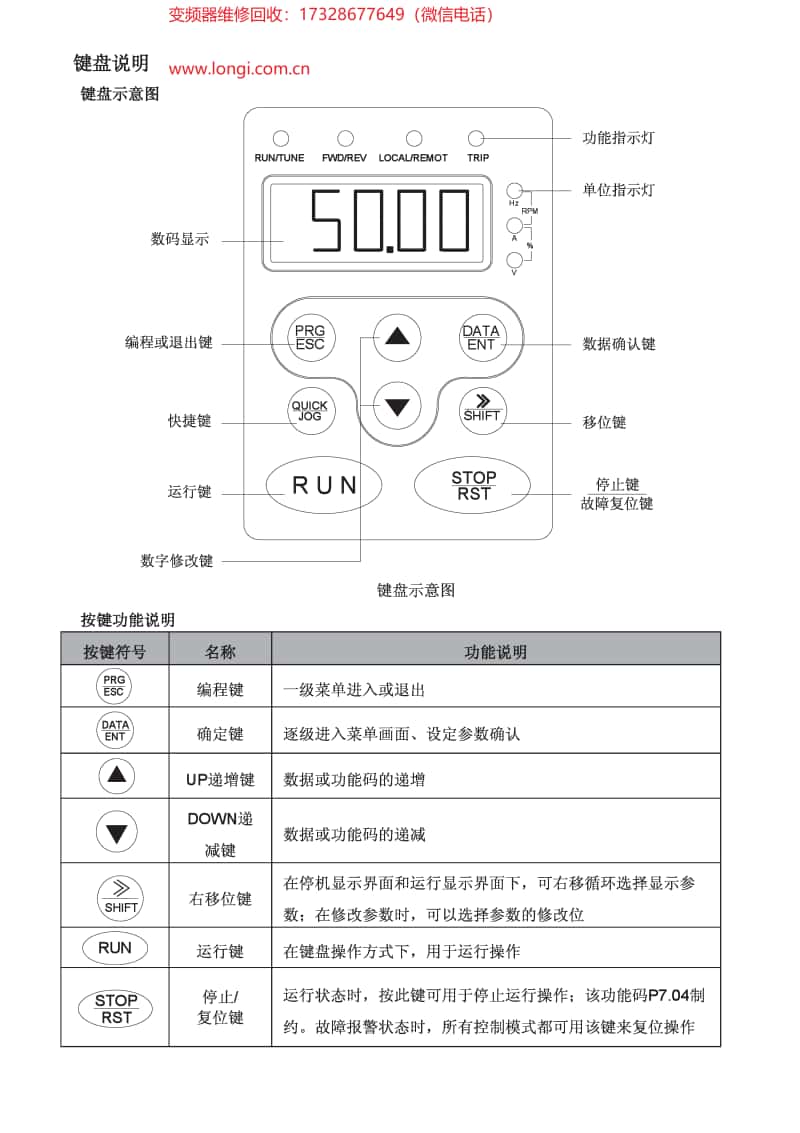

CHF100A係列變頻器的操作麵板（鍵盤）是進行變頻器控製和參數設置的主要界麵。以下是鍵盤的基本操作方法：

1. 開機與顯示：

• 接通變頻器電源後，操作麵板上的顯示屏會亮起，顯示當前狀態或默認參數。

2. 按鍵功能：

• PRG：編程鍵，用於進入或退出參數設置模式。

• SHIFT：移位鍵，與數字鍵結合使用，可選擇或修改參數的高位數字。

• ESC：退出鍵，用於退出當前設置或菜單。

• ENT：確認鍵，用於確認當前設置或選擇。

• DATA：數據切換鍵，在某些設置中用於切換顯示不同的數據項。

3. 參數設置步驟：

• 按下PRG鍵進入參數設置模式。

• 使用方向鍵（如果有的話）或SHIFT+數字鍵選擇需要設置的參數號。

• 按ENT鍵進入該參數的設置界麵。

• 使用方向鍵或數字鍵修改參數值。

• 再次按ENT鍵確認設置。

• 按下ESC鍵退出參數設置模式。

二、變頻器端子啟動和電位器調速接線

1. 端子啟動接線：

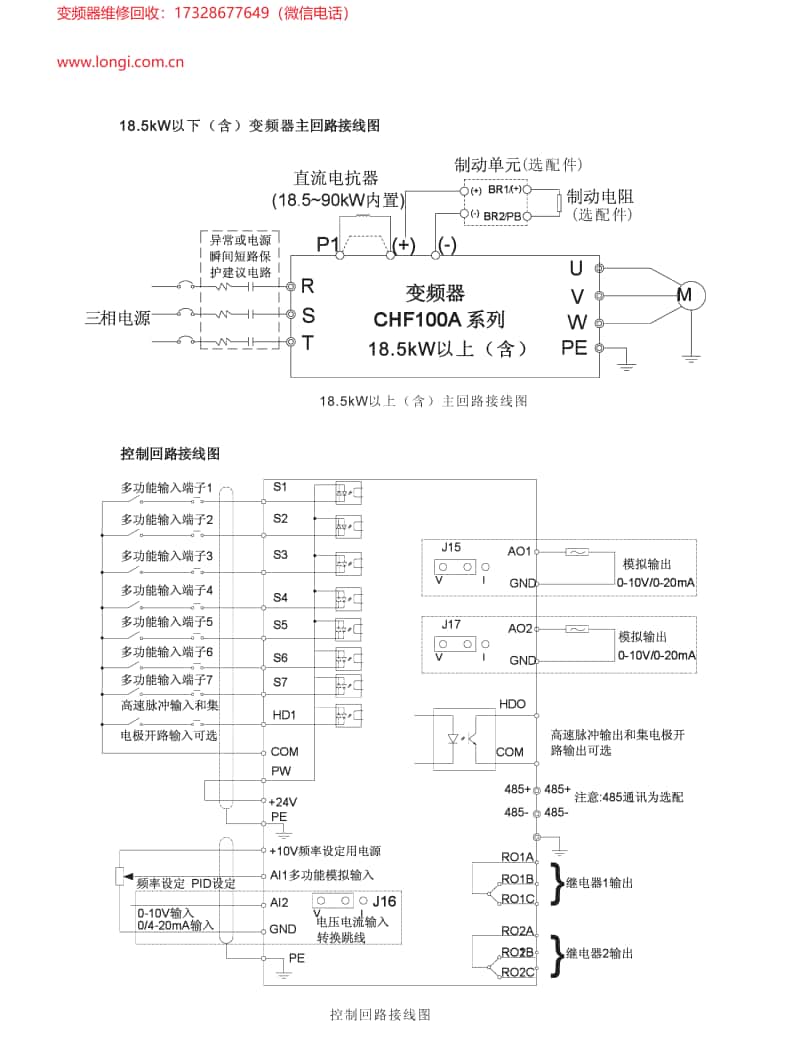

• 根據手冊中的電氣接線圖（通常在第75頁附近），找到啟動相關的輸入端子（如S1、S2）。

• 將外部啟動信號（如按鈕開關、PLC輸出等）連接到對應的啟動端子上。

• 根據需要配置參數，以確保變頻器識別並響應這些啟動信號。

2. 電位器調速接線：

• 找到變頻器上的模擬輸入端子（如AI1、AI2），這些端子通常用於接收來自電位器的模擬信號。

• 將電位器的滑動端連接到AI1或AI2端子，固定端連接到公共端（如COM）。

• 調整電位器以改變輸出信號的大小，從而控製變頻器的輸出頻率和電機轉速。

三、變頻器故障代碼分析和解決方法

CHF100A係列變頻器在發生故障時，會在顯示屏上顯示相應的故障代碼。以下是一些常見的故障代碼及其分析和解決方法：

1. OC（過流）：

• 原因：電機或負載過大、輸出短路、電纜或接線錯誤。

• 解決方法：檢查電機和負載，確保在正常範圍內；檢查電纜和接線是否正確；增加減速時間或降低加速電流。

2. OV（過壓）：

• 原因：輸入電壓過高、減速時間太短。

• 解決方法：檢查輸入電壓是否符合要求；增加減速時間。

3. UV（欠壓）：

• 原因：輸入電壓過低、電源故障。

• 解決方法：檢查電源電壓是否正常；檢查電源線路和保險絲是否完好。

4. OH（過熱）：

• 原因：環境溫度過高、通風不良、散熱片堵塞。

• 解決方法：改善散熱條件，降低環境溫度；清理散熱片上的灰塵和雜物。

請注意，以上僅為示例性的分析和解決方法，具體應根據實際情況和手冊中的詳細指導進行操作。在處理任何電氣故障時，請務必遵循安全操作規程，並考慮斷開電源以避免電擊風險。
