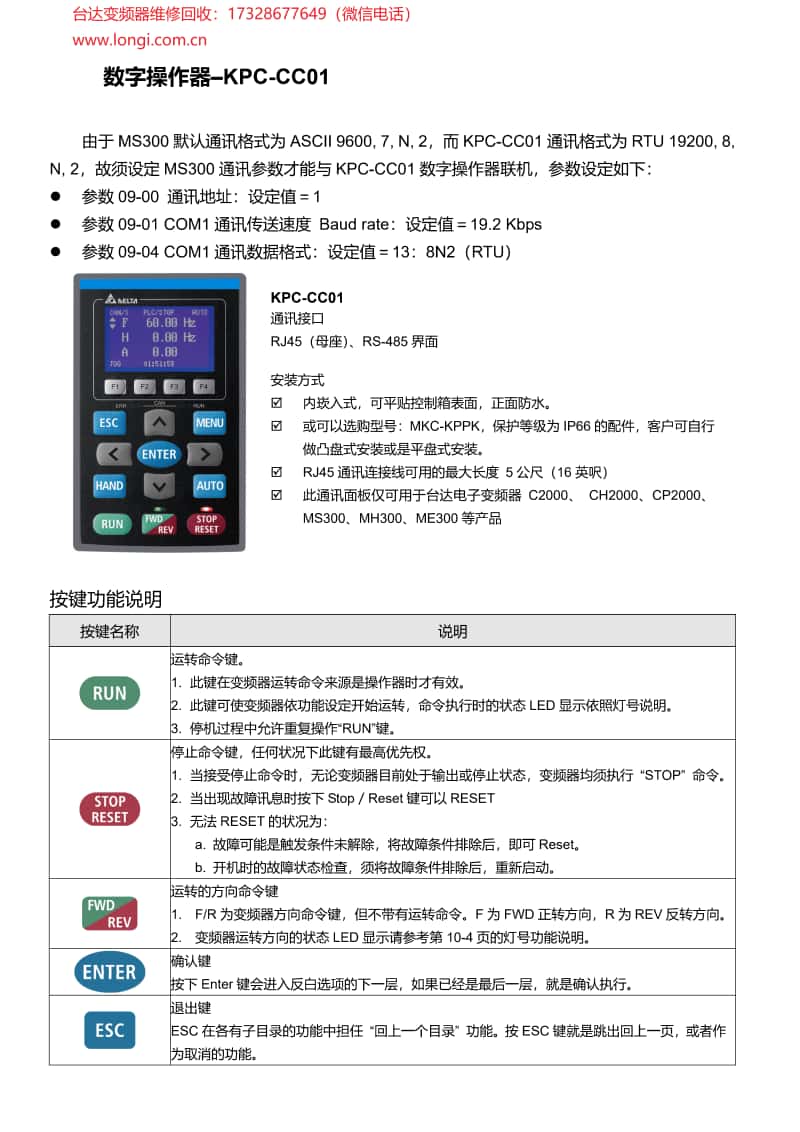

一、操作麵板使用方法

1. 開機與顯示

• 接通電源後，變頻器會自動進行自檢，隨後進入待機狀態。操作麵板上的顯示屏將顯示當前的狀態和參數。

2. 功能鍵操作

• RUN/STOP鍵：按下RUN鍵啟動變頻器，STOP鍵停止變頻器運行。

• 方向選擇鍵（FWD/REV）：用於選擇電機的正轉或反轉。

• 頻率調整鍵：通過上下箭頭鍵可以調整輸出頻率。在自動模式下，這些鍵可能被禁用。

• MENU鍵：進入主菜單，允許用戶訪問和更改各種設置。

• ENTER鍵：確認當前選擇或進入設置模式。

• ESC鍵：退出當前設置或返回上一級菜單。

3. 參數設置

• 進入參數設置菜單，通過方向鍵選擇要修改的參數，使用ENTER鍵進入編輯狀態，使用上下箭頭鍵調整參數值，最後再次按下ENTER鍵確認。

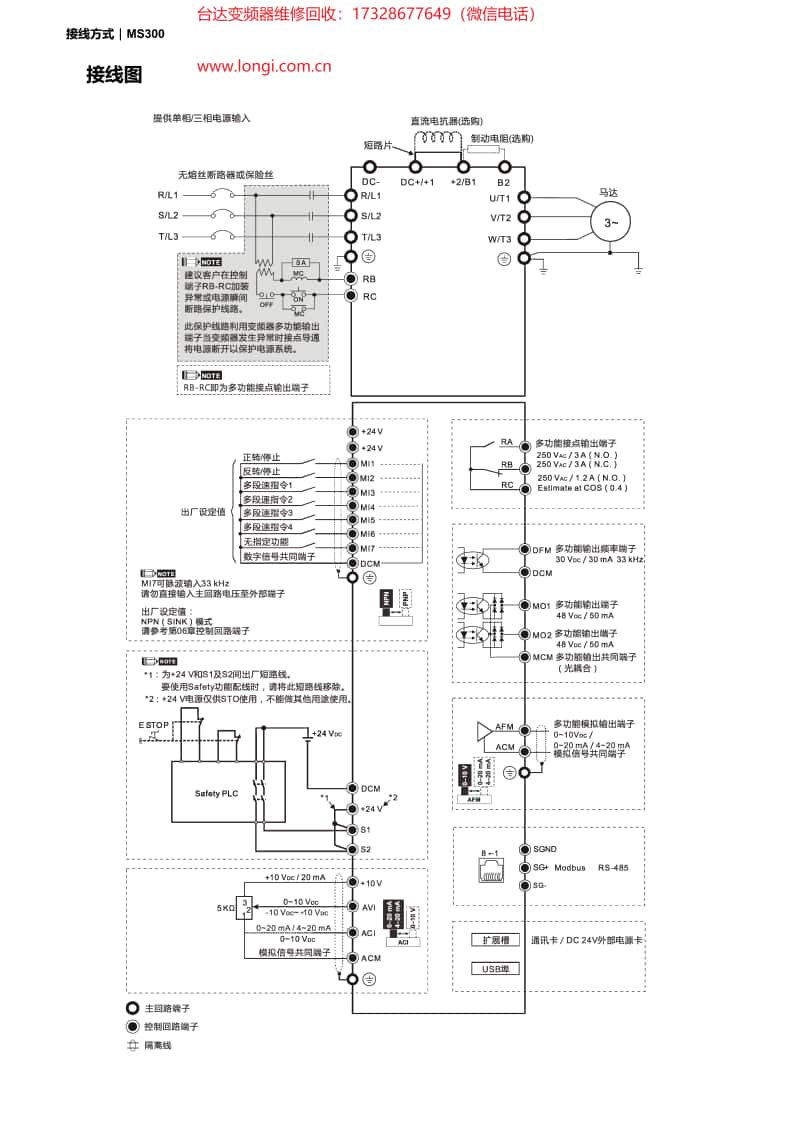

二、變頻器端子啟動和電位器調速接線

1. 啟動端子接線

• 正轉啟動（FWD）：將外部控製信號連接到變頻器的正轉啟動端子（如FWD）。

• 反轉啟動（REV）：如需要反轉，將信號連接到反轉啟動端子（如REV）。通常，正反轉不能同時激活。

• 停止（STOP）：將停止信號連接到變頻器的停止端子，以中斷輸出。

2. 電位器調速接線

• 使用模擬輸入端子（如AVI或ACI）連接電位器。電位器的兩個固定端分別連接到變頻器的電源（如+10V和GND），滑動端連接到變頻器的模擬輸入端子。

• 根據手冊中的參數設置說明（如參數03-00），將相關參數設置為“頻率命令”，以便變頻器可以通過電位器輸入的電壓信號調整輸出頻率。

三、參數設置

1. 基本參數設置

• 最高操作頻率（參數01-00）：根據電機規格設置最高輸出頻率。

• 加速/減速時間（參數01-12至01-19）：根據應用需求設置合適的加減速時間，以避免機械衝擊和過電流。

• 啟動頻率（參數01-09）：設置啟動時的初始頻率，以避免啟動衝擊。

2. 輸入/輸出端子配置

• 多功能輸入端子（參數02-01至02-07）：根據控製需求分配各端子的功能，如啟動、停止、方向控製等。

• 模擬輸入配置（參數03-00等）：設置AVI、ACI等模擬輸入端子的功能，如頻率給定、轉矩控製等。

3. 保護參數

• 過電流保護（參數06-03至06-04）：設置過電流保護的動作閾值和時間，以保護電機和變頻器。

• 過電壓/低電壓保護（參數06-00、06-01）：設置電壓保護閾值，確保設備在電壓波動時穩定運行。

四、故障代碼分析和解決方法

1. 過電流（OC）

• 原因：電機負載過大、加速時間太短、電機故障等。

• 解決方法：檢查電機及負載情況，調整加速時間，檢查電機是否損壞。

2. 過電壓（OV）

• 原因：輸入電壓過高、減速時間太短、製動電阻不足等。

• 解決方法：檢查輸入電壓，調整減速時間，增加製動電阻。

3. 低電壓（LV）

• 原因：輸入電壓過低、電源線路過長導致壓降等。

• 解決方法：檢查電源電壓，優化電源線路布局。

4. 過熱（OH）

• 原因：環境溫度過高、散熱不良、負載過重等。

• 解決方法：改善散熱條件，降低負載，檢查並清潔散熱風扇。

5. 通訊故障

• 原因：通訊線路故障、參數設置錯誤、地址衝突等。

• 解決方法：檢查通訊線路，核對通訊參數設置，確保設備地址唯一。

通過遵循以上指南，您可以有效地使用和維護台達變頻器MS300係列，確保設備的穩定運行和高效性能。
