一、SUT 超級單元的定位：它是注塑機液壓動力源，不是普通變頻泵

大金注塑機用 SUT 超級單元屬於可變速電機驅動 IPM 液壓係統，核心是由控製器、電機泵、編碼器、壓力傳感器和注塑機液壓回路共同形成壓力/流量閉環。資料中說明，注塑機給出模擬指令電壓後，SUT 根據泵轉速控製排量 Q，根據壓力傳感器反饋控製壓力 P。當速度成為主要需求時，係統以流量控製為主；當負載壓力超過壓力設定值時，自動降低泵轉速進入壓力控製狀態。

現場維修不能把它當成普通變頻器看待。普通變頻泵主要看頻率、啟停和電機電流，而 SUT 必須同時看 Pi壓力指令、Qi流量指令、Po壓力監控、Qo流量監控、壓力傳感器、編碼器、液壓配管、油液狀態、過負荷周期和注塑機閥動作時序。如果隻改增益，不看油路排氣和壓力傳感器，很容易把抖動、過衝、E17/E27 報警越修越嚴重。

二、係統組成與銘牌匹配：電機泵和控製器必須成套確認

手冊強調，電機泵與控製器出廠時按一對一組合檢查，使用時應把出廠編號相同的電機泵和控製器組合使用。更換控製器、電機泵或壓力傳感器時，不能隻看功率相近，還要核對泵實際流量、最高使用壓力、壓力傳感器增益、流量修正率和控製器內部參數。尤其是 H15（Q_EV）流量修正率、H30（PS_G）壓力傳感器增益以及 P07（QMAX）會直接影響顯示流量和實際液壓輸出。

安裝前要檢查控製器、電機泵、馬達冷卻風扇、熱繼電器、編碼器線、壓力傳感器線、DC電抗和再生阻抗是否齊全。電機泵重量較大，固定在注塑機底盤時應考慮液壓力反力和啟動衝擊，吸油側建議使用柔性軟管。控製器上下側要留散熱空間，電機泵周圍也要避免擋住冷卻風扇吸排氣。

三、液壓配管與油路條件：安全閥、吸濾器和空化要先處理

SUT 產品本身不帶安全閥。為保護液壓回路，注塑機側必須安裝安全閥，設定值通常為最高使用壓力加 2MPa。資料還提醒，泵排出側若安裝直通式單向閥，可能導致無法控製負荷側壓力下降；帶蓄能器的回路要安裝防逆流措施，防止泵側斷電時由蓄能器倒推油泵。

吸油口配管需要安裝約 150 篩孔程度的吸濾器，吸入壓力應保持在 -0.02MPa 以內。吸入壓力過低會吸入空氣並產生空化音，表現為噪聲變大、流量下降、壓力波動，嚴重時會損傷泵。新裝機或維修後要充分排氣，移動各油缸直到油路空氣排出。若在手動高壓狀態連續動作 20 秒以上，可能觸發 E27、E17 等過負荷報警，此時應切斷控製器電源複位，並在非過負荷條件下繼續排氣和試機。

四、主回路和端子接線：電源、馬達線、I/O信號不能混接

控製器主端子包含 L1/L2/L3 主電源、P1/P2 DC電抗、B1/B2 再生阻抗、U/V/W 馬達輸出。電源線和馬達線要使用合適截麵積和壓接端子，推薦扭矩按手冊要求執行。電源接地和馬達接地要可靠，不要把綠色接地螺釘誤用在主電源端子上。電源線、馬達線絕不能接到 I/O 端子，輸出入信號線也不能接到電源端子。

I/O 端子台中，模擬相關信號包括 AI1（Pi壓力指令）、AI2（Qi流量指令）、AO1（Po壓力監控）、AO2（Qo流量監控）、AGND 模擬地；壓力傳感器有信號和電源端子；報警輸出包含 ALM_A、ALM_B、ALM_C；數字輸入輸出包含 DICOM、DOCOM、數字輸入、數字輸出等。編碼器 A/B/Z 相也在相關連接中參與泵轉速反饋。接線時要把模擬地、數字地、屏蔽和機架接地區分清楚，避免把注塑機控製器的模擬量噪聲帶進壓力/流量閉環。

壓力傳感器連接線應使用規定連接件，鐵氧體磁芯安裝在控製器側、距離端子約 100mm 的位置，並繞兩圈固定。傳感器線要在傳感器附近固定，防止電機泵振動把力傳到連接件，造成斷線、接觸不良或間歇性壓力異常。

五、Pi/Qi 與 Po/Qo：注塑機模擬量必須線性

SUT 的控製邏輯依賴注塑機控製器輸出的直流模擬電壓。Pi 是壓力指令電壓，Qi 是流量指令電壓，通常為 DC0-10V，對應 0-PMAX 和 0-QMAX；Po 是壓力監控輸出，Qo 是流量監控輸出。資料中明確說明，指令電壓 Pi、Qi 和注塑機麵板設定值 0-99.9% 應成直線比例關係，否則注塑機麵板上設定的壓力、流量無法被準確控製。

如果注塑機最大模擬輸出達不到 10V，可通過 P05（VMAX）設定最大輸入指令電壓，再按比例調整 PMAX/QMAX 標定。調試時建議用萬用表或記錄儀同時測 AI1/AI2 與 AO1/AO2，檢查“麵板設定 20%、50%、80%”時的電壓是否線性。若 Pi/Qi 波動或有噪聲，壓力曲線會出現抖動；若 Po/Qo 反饋與實際壓力表、流量換算不一致，應檢查壓力傳感器、H30、P07、H15 和油泵狀態。

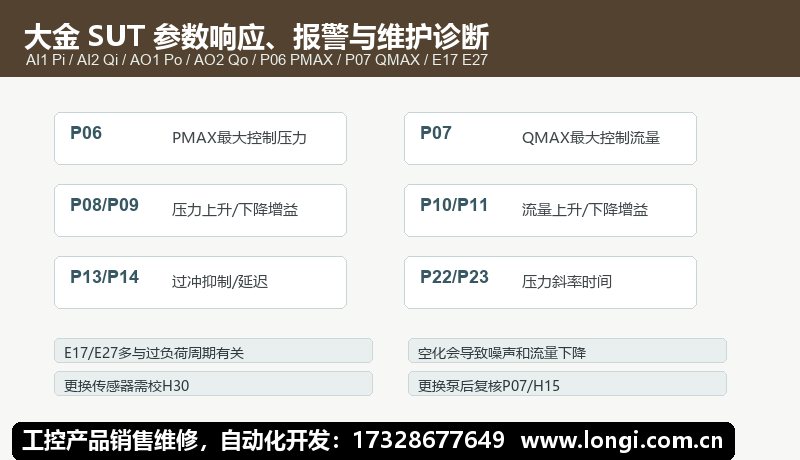

六、初始關鍵參數：P06、P07、P05 和 WN_L

P06 是 PMAX 最大控製壓力，P07 是 QMAX 最大控製排出流量。手冊強調，SUT 安裝到注塑機並運轉前，必須先設定 P06 和 P07，用於標定注塑機壓力、流量刻度。尤其要注意：P07 的 QMAX 不是泵理論排量，而是按泵轉速監測實際排量後得到的設定值。 如果目標最大流量低於泵的最大排量，要按實際目標流量比例修正 P07。

P05（VMAX）是壓力指令和流量指令雙方的輸入電壓刻度值。WN_L 是過負荷預警輸出判定值，可用於在過載報警前給注塑機側提供預警。維修後如果出現“麵板流量設定一樣但動作速度變化”“壓力顯示和壓力表不一致”“新控製器換上後壓力偏高或偏低”，應優先檢查 P06、P07、P05、H15、H30，而不是直接更換泵或傳感器。

七、響應參數調整：先消除油路問題，再調 P08-P23

P08（P_UG）調整壓力指令上升時 Po 的上升響應，調大後響應變快但過衝增大；P09（P_DG）調整壓力下降響應，調大後下降更快但下衝增大。P10（Q_UG）和 P11（Q_DG）分別調整流量上升、下降響應。P13（SC_G）用於降低壓力過衝，P14（D_TM）用於從 Pi=0、Qi=0 待機狀態啟動時延遲響應，給電磁閥切換留出時間，避免泵響應過快而在閥未打開時造成壓力衝擊。

P17-P21 涉及壓力比例增益和積分時間，P22、P23 用於壓力上升、下降斜率響應時間。例如 P_UT 設為 80ms 時，0 到 PMAX 的壓力指令在內部按 80ms 斜率變化。現場調試要遵循順序：先確認油溫、油液、吸油、排氣、濾芯和傳感器正常；再確認 Pi/Qi 線性；然後用 P08-P11 調基本響應；最後用 P13、P14、P22、P23 抑製衝擊和過衝。 如果先把增益調高，往往隻會放大油路空氣、閥動作滯後和模擬噪聲。

八、啟動和排氣：電源ON後5秒內不要給泵加載

資料提醒，投入電源時泵若受到負荷，電機可能無法正常啟動，因此電源 ON 後 5 秒內不要給泵施加負荷。排氣時應在低風險手動條件下移動各油缸，觀察壓力、流量和噪聲。射台前進後退抖動爬行，可能來自空氣混入，也可能是負荷壓力過高、係統進入壓力過衝區域導致。可在中等壓力設定、流量控製狀態下觀察動作是否變平穩。

試機時要注意注塑機的運轉周期。短時間最大輸出可以運行，但如果高壓、高流量負荷時間過長，超過連續額定範圍，會導致過負荷報警 E27、E17 並停泵。維修人員應讓客戶知道，SUT 節能不是無限過載，周期、保壓時間、冷卻條件和油溫都會影響報警概率。

九、報警診斷：E17/E27、壓力傳感器異常和空化噪聲

E17/E27 過負荷類報警： 多與注塑周期中高壓高流量持續時間過長、排氣時連續高壓動作、油溫異常、負載過重、冷卻風扇或散熱不良有關。處理時先降低負荷周期、檢查油溫和散熱，再看響應參數是否過激。

壓力傳感器異常： 手冊列出壓力傳感器斷線、短路、異常壓力、接線錯誤、連接線接觸不良、傳感器本體故障等原因。先查傳感器電源、信號線、AGND、鐵氧體、插頭和固定，再更換傳感器。更換傳感器後需要設定 H30（PS_G）壓力傳感器增益，並用高精度壓力表校準。

流量不足、噪聲變大： 優先檢查吸入壓力是否低於 -0.02MPa、吸濾器是否堵塞、油液粘度和油溫是否合適、吸油管是否漏氣、泵內是否空化。不要直接用提高 Q_UG 或 QMAX 來掩蓋吸油問題。

更換泵後速度不對： 要重新確認 P07（QMAX）和 H15（Q_EV）。監控模式下看 n04（Qo）是否與流量指令一致，再用計量動作或實際油缸速度反推流量。

十、維修交付建議

大金 SUT 注塑機超級單元交付前，建議記錄 P05、P06、P07、P08-P11、P13、P14、P16、P17-P23、WN_L、H15、H30，並保存注塑機不同工序下的 Pi/Qi、Po/Qo、電流、油溫和報警曆史。最終試機要覆蓋開合模、射膠、保壓、計量、頂出等不同負載階段。

總結來說，SUT 的可靠維修邏輯是：先確認電機泵與控製器匹配，再檢查液壓配管和安全閥，隨後核對 I/O 與模擬量線性，設定 PMAX/QMAX，完成排氣，再小幅調整響應參數，最後根據報警記錄定位過負荷、傳感器或油路問題。 這樣處理，既能恢複注塑機動作速度，又能減少壓力衝擊、噪聲和過載停機。
