一、DA98 的定位：老式數控改造中常見的全數字交流伺服

廣數 DA98 交流伺服係統屬於早期國產全數字交流伺服係統，采用 DSP、CPLD 和智能功率模塊，常見於數控機床、印刷機械、紡織機械和自動化生產線。它和步進係統相比，最大優勢是伺服電機帶編碼器反饋，驅動器能形成半閉環控製，避免開環步進丟步問題，並具備較寬調速範圍和較高定位精度。

維修 DA98 時要記住一個原則：它不是單獨看電機轉不轉，而是要同時看控製方式、CN1 命令、CN2 編碼器反饋、電子齒輪、增益和報警輸出。 位置控製時，CNC 或運動控製器給 DA98 發送脈衝和方向；速度控製時，可以使用模擬或內部速度選擇；無論哪種模式，編碼器反饋和伺服使能 SON 都是基礎條件。

二、安裝和接線前檢查：型號、電機和 EEPROM 備份不能混用

手冊說明 DA98 可配套多種伺服電機，但默認參數通常隻適配指定 STZ 係列電機。若選配其他國產或進口伺服電機，出廠參數可能備份在 EEPROM 區。恢複參數時要區分“恢複備份”和“恢複缺省值”。電機型號、驅動器型號和參數 No.1 不一致時，盲目恢複缺省值可能讓電流、編碼器和保護參數全部錯位。

接線前必須斷電 5 分鍾以上，因為驅動器內部大容量電解電容在斷電後仍可能保持高壓。驅動器和電機必須可靠接地，電源輸入、U/V/W 電機輸出和控製電源不能接錯。CN1 控製線建議使用屏蔽線且不超過 3m，CN2 編碼器反饋線不超過 20m，屏蔽層接 FG，且遠離動力線、接觸器線圈和製動電阻線路。

三、CN1 控製端子：先讓 SON、SRDY、ALM 邏輯清楚

CN1 是 DA98 的控製核心。常見信號包括 COM+、SON 伺服使能、ALRS 報警清除、FSTP/RSTP 正反向驅動禁止、CLE 偏差計數器清零、SC1/SC2 內部速度選擇、INH 指令脈衝禁止、FIL/RIL 轉矩限製、SRDY 伺服準備好、ALM 伺服報警、COIN 定位完成、SCMP 速度到達、PULS/SIGN 指令脈衝輸入以及編碼器 Z 相輸出。

調試時建議按四步來：第一，接好主電源、控製電源、電機和 CN2 編碼器，確認麵板無報警；第二，接 SON，注意從 SON OFF 到 SON ON 前電機必須靜止，SON ON 後至少等待 50ms 再輸入命令；第三，接 SRDY 和 ALM 到 CNC 或 PLC，讓上位係統知道驅動器是否準備好、是否報警；第四，再接 PULS/SIGN、COIN、SCMP、限位和轉矩限製信號。

ALRS 隻能清除一部分報警。手冊提示，對於故障代碼大於 8 的報警，不能用 ALRS 簡單清除，需要斷電檢修後再通電。現場不要反複複位硬報警，應該先查報警原因。

四、CN2 編碼器反饋：編碼器故障是 DA98 的高發點

CN2 是伺服電機光電編碼器反饋接口，包含編碼器電源、A/B/Z 相和 U/V/W 信號。資料中提到 DA98 係統常用 2500 線/轉編碼器，驅動器內部四倍頻後反饋脈衝 Pt=10000 脈衝/轉。CN2 供電、屏蔽、針腳和電纜長度都會影響運行穩定性。

編碼器類報警不要先改增益。先查編碼器 5V 供電是否因電纜過長而偏低，再查 A、B、Z、U、V、W 信號線是否接錯、斷線或屏蔽不良。若出現 Z 脈衝丟失、UVW 信號錯誤、編碼器計數錯誤、編碼器零點錯誤，重點查電纜、接頭、電機編碼器和驅動器接口電路。敲擊電機軸、拉拽編碼器線、強行拆裝皮帶輪，都可能損壞編碼器。

五、位置脈衝控製：PULS/SIGN、CCW/CW、AB 相要與參數匹配

DA98 位置控製時，外部指令脈衝從 CN1 輸入。手冊列出三種脈衝輸入形式：脈衝加方向、CCW/CW 雙脈衝、兩相正交脈衝。參數 No.14 用於設置位置指令脈衝輸入方式，No.15 可設置位置指令方向取反。使用兩相輸入時，要注意 4 倍頻後的最高脈衝頻率限製；單端脈衝雖然能用，但抗幹擾和最高頻率都不如差分輸入。

如果軸運行方向反了，先判斷是上位控製器方向反、No.15 設置反，還是電機相序/機械安裝導致。不要同時改 CNC 參數、驅動器方向和電機線。若位置控製下完全不響應，檢查 INH 是否禁止脈衝輸入、SON 是否有效、FSTP/RSTP 是否允許、ALM 是否正常、PULS/SIGN 是否到達。

六、電子齒輪比：No.12/No.13 決定每個指令脈衝走多少

DA98 用 No.12 位置指令脈衝分頻分子、No.13 位置指令脈衝分頻分母設置電子齒輪。電子齒輪比 G 用於把上位控製器的指令脈衝轉換為驅動器內部位置控製脈衝。手冊說明編碼器 2500 線經四倍頻後為 10000 脈衝/轉，因此計算電子齒輪時必須同時考慮編碼器反饋脈衝、絲杠螺距、減速比和 CNC 每毫米脈衝數。

典型做法是：先確定電機轉一圈機械移動多少，例如 5mm、10mm 或某個旋轉角度；再確定上位控製器希望每毫米輸出多少脈衝；最後計算 No.12/No.13。若尺寸按比例偏大或偏小，優先查電子齒輪；若往返誤差不穩定，再查機械間隙、聯軸器、編碼器和位置增益。

七、速度控製和內部速度：SC1/SC2 不是普通開關

速度控製方式下，參數 No.4 設置為速度運行方式，內部速度可通過 No.24-No.27 等參數設置，SC1、SC2 的組合選擇內部速度 1-4。速度到達輸出 SCMP 在達到或超過設定速度時動作，可給 PLC 做加工節拍判斷。JOG 點動速度由 No.21 設置，進入 JOG 模式後可用按鍵讓電機正反向運行，用於空載初步試機。

如果速度模式不轉，按順序查：No.4 控製方式、SON、ALM、速度選擇信號、速度參數、FSTP/RSTP、轉矩限製、最高速度 No.23。若空載正常、帶負載報警，要看負載慣量、加減速時間 No.7、轉矩限製 No.34/No.35/No.36/No.37 和機械卡滯。

八、增益調整：先速度環，再位置環，前饋不要貪大

參數表中包含速度比例增益、速度積分時間常數、位置比例增益、位置前饋增益、位置前饋低通濾波等。調整順序應先速度環，再位置環。速度比例增益越大，係統剛性越強，但過大容易振動；位置比例增益越大，位置滯後越小，但太大容易停止時振蕩或超調。

手冊建議位置前饋增益通常設為 0，除非確實需要很高響應。前饋增益過大雖然能改善高速跟隨，但會讓位置環不穩定。頻繁啟停、負載慣量大或加減速時間太短，會引起驅動器和電機過熱，甚至主電路過壓報警。現場調試時應先把加減速時間設保守，再逐步提高響應。

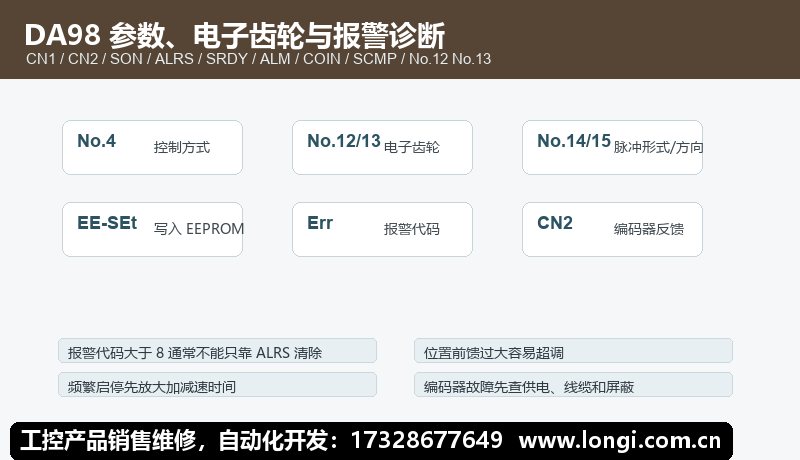

九、參數管理：EE-SEt 寫入 EEPROM 後才算真正保存

DA98 參數修改後隻是進入內存，斷電後可能丟失。參數管理中 EE-SEt 表示把內存參數寫入 EEPROM 參數區；操作時選擇 EE-SEt，按 Enter 並保持 3 秒以上，顯示 StArt 後等待，成功顯示 FInISH，失敗顯示 Error。EE-dEF 是恢複缺省值，但使用前必須確認驅動器型號參數 No.1 正確。

維修交付前應至少備份：No.1 驅動器型號、No.4 控製方式、No.7 加減速時間、No.9/No.10 位置環參數、No.12/No.13 電子齒輪、No.14/No.15 脈衝形式和方向、No.20 驅動禁止輸入配置、No.21 JOG 速度、No.23 最高速度、No.34-No.37 轉矩限製。

十、報警與故障處理

主電路過壓：多見於減速太快、負載慣量大、製動能力不足或電源異常。先增大加減速時間 No.7，再檢查機械慣量和電源。

編碼器故障、計數錯誤、Z 脈衝丟失、UVW 信號錯誤：查 CN2 供電、電纜、屏蔽、針腳、編碼器本體和接口電路。電纜過長會導致編碼器供電電壓偏低。

位置超差：查電子齒輪比是否過大、脈衝輸入頻率是否過高、位置比例增益是否過小、負載是否卡滯。不要隻把超差範圍放大。

運行一抖就報警：先查機械聯軸器、負載慣量、速度比例增益、位置比例增益和編碼器線，不要一上來換驅動器。

複位無效：若報警代碼大於 8，按手冊提示不能僅靠 ALRS 清除，應斷電檢修後再上電。

DA98 的可靠調試順序是：確認電機和驅動器型號，接好 TB/CN1/CN2，設置 No.4 控製方式，按 No.12/No.13 算好電子齒輪，空載 JOG，低速脈衝運行，調速度環和位置環，執行 EE-SEt，最後帶負載驗證報警和定位。
