一、先把 GS3000Y/GS4000Y 看成“主軸工藝單元”，不是普通調速器

廣數 GS3000Y、GS4000Y 係列交流主軸伺服單元用於數控車床、加工中心和自動化設備的主軸驅動。手冊說明該係列可適配 1.5kW 到 22kW 異步主軸伺服電機，既能實現恒功率調速，也能實現主軸定向和 Cs 軸位置控製。現場使用時，如果隻把它當成一個“能給電機調速的變頻器”，很多問題會被誤判。

主軸伺服的核心不是單純轉速，而是速度、位置、編碼器反饋、製動停止、定向位置、夾緊聯鎖和 CNC 加工節拍之間的配合。比如 M03 後主軸要達到目標速度，CNC 才能進給；換刀前主軸要定向到固定角度；剛性攻絲或 Cs 軸功能要把主軸當成一個位置軸；卡盤、鬆刀、夾緊和報警輸出還要和 PLC 聯鎖。因此 GS3000Y/GS4000Y 的調試，應按“硬件接線、反饋確認、參數管理、速度運行、定向/Cs 軸、故障診斷”的順序進行。

二、型號和接口：先分清 GS-N 與 GS-C

手冊把 GS 係列按信號接口分為 GS-N 型和 GS-C 型。GS-N 型采用 D-SUB 接口，通常配置增量式編碼器電機，不具備 GSK-CAN 總線；GS-C 型采用 MDR 接口，兼容絕對式編碼器電機，並具備 GSK-CAN 總線。反饋接口代號也很關鍵：P 表示適配增量式編碼器，A 或 B 表示適配絕對式編碼器，數字 1 表示隻有 CN2 第一位置反饋，數字 2 表示同時具備 CN2 電機反饋和 CN3 第二位置反饋。

更換驅動器或電機時，不要隻看功率大小。必須核對電壓等級、輸出電流、適配電機類型、編碼器類型、CN2/CN3 數量、是否需要第二位置反饋、CNC 係統接口類型。編碼器協議或接口配置錯了，驅動器可能上電正常，但定向、位置控製和反饋監視都會出問題。

三、主回路、製動電阻和安全接線

手冊對外圍設備、主回路接線和製動電阻有單獨說明。主軸伺服單元前端應配置斷路器、交流接觸器，必要時配置濾波器和電抗器。斷路器用於過載、短路和欠壓保護；接觸器用於故障時切斷驅動裝置電源。使用漏電斷路器時，手冊提示要選擇合適的感度電流和動作時間，避免誤動作。

主回路接線要重點檢查輸入電源、U/V/W 電機輸出、製動電阻、PE 接地和屏蔽。手冊提醒，如果運行時報 Err-27 一類與相序相關的故障，可檢查並交換任意兩相電機接線。製動電阻在通電或運行後可能高壓高溫，維修時必須斷電等待，確認溫度下降後再觸碰。主軸頻繁加減速時，製動電阻容量不足會導致過壓、停機距離長或報警反複出現。

編碼器線、模擬量速度給定線、脈衝指令線、開關量信號線和電機動力線應分開布線。舊機床改造中，最容易忽略的是屏蔽層和公共端。模擬量 0-10V 給定有零漂時，主軸可能在停止狀態緩慢爬行；編碼器線受幹擾時，定向位置會漂移或高速才報警。

四、操作麵板和監視狀態：先看狀態，再改參數

GS 係列麵板包含數碼顯示、加鍵、減鍵、移位鍵和確認/退出等操作。加減鍵用於參數序號、參數值和手動速度調整；移位鍵用於選擇參數序號或數值的修改位。手冊中特別強調，修改參數值時，數碼顯示管右下角的小數點用於提示參數是否確認生效。如果沒有確認就退出，參數設置無效。

一級菜單包括狀態監視、參數設置、參數管理、手動運行和點動運行。PA3 可選擇上電初始監視狀態。常用監視包括電機速度、當前位置、位置指令、位置偏差、電機電流、模擬指令對應速度、速度指令、位置指令脈衝頻率、電機轉矩、散熱器溫度、伺服電機溫度、直流母線電壓、報警顯示、輸入端子狀態和輸出端子狀態。維修時先看 PA3 相關監視，比盲目改參數有效得多。

例如主軸不轉時，不要隻看 CNC 是否發出 M03，還要看速度指令是否進入驅動器、使能是否有效、輸入端子狀態是否變化、報警輸出是否動作。定向不準時，要看第一位置或第二位置編碼器相對零點位置，手冊說明電機旋轉一圈時 POS 顯示與編碼器線數相關，定向位置應根據監視值設定。

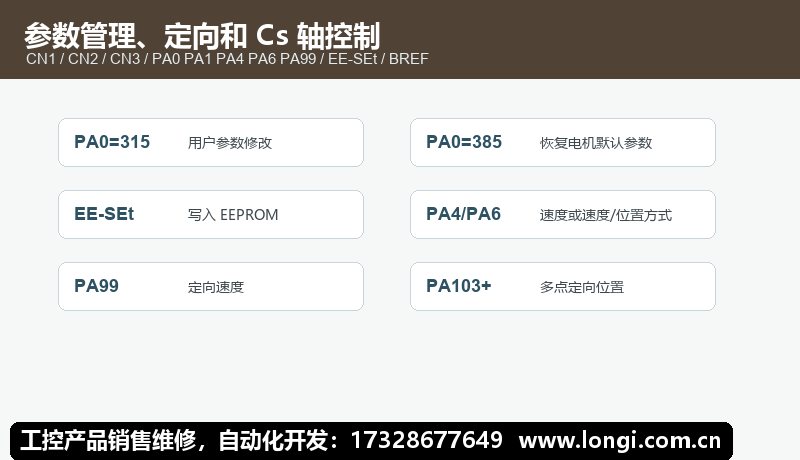

五、參數訪問、恢複默認值和備份：PA0、PA1、EE-SEt 必須掌握

GS 係列參數管理很關鍵。手冊明確寫出：PA0=315 是用戶參數修改密碼，每次上電 PA0 自動恢複到 315，允許修改用戶參數，但不包括 PA1、PA2；PA0=385 是恢複電機默認參數的密碼，用於修改 PA1、PA2 並恢複對應電機默認參數。PA1 是電機型號代碼，例如手冊用 ZJY208-7.5-B5 電機舉例查得代碼後設置 PA1。

參數管理包含 EE-SEt、EE-rd、EE-bA 等操作。EE-SEt 表示把內存中的參數寫入 EEPROM 參數區；EE-rd 表示把 EEPROM 參數區讀回內存；EE-bA 表示把當前參數寫入 EEPROM 備份區。現場經常出現“剛調好、斷電後又恢複”的問題，本質就是沒有執行 EE-SEt。建議調試完成後先 EE-SEt，再 EE-bA 做備份，最後斷電重啟複核。

換電機或換驅動器時，推薦流程是：核對電機銘牌和編碼器類型，設置 PA0=385，設置 PA1 電機代碼，恢複電機默認參數，再設置控製方式、速度給定、方向、定向位置和聯鎖參數。不要一上來把舊機參數全部複製，因為舊機參數可能包含錯誤補償或臨時繞過項。

六、CN1 控製信號：速度、位置、開關量和輸出信號要分層驗證

手冊第 3 章把 CN1 控製信號、速度指令輸入、位置指令輸入、開關量輸入、開關量輸出和位置信號輸出分開說明。CN1 是 CNC 和主軸伺服之間最重要的接口。常見信號包括模擬速度指令、脈衝位置指令、使能、正反轉、複位、定向啟動、夾緊聯鎖、速度到達、零速、報警輸出和位置輸出。

現場調試建議按順序接線：先接電源和編碼器，確認無報警；再接使能和報警輸出，讓 CNC 能識別伺服準備狀態；然後接速度指令和方向信號，做低速正反轉；最後再接定向、到速、零速、BREF 夾緊聯鎖和位置輸出。不要一次接滿所有 CN1 信號，否則故障時很難判斷是命令、反饋、方向還是 PLC 聯鎖問題。

如果使用 GSK980TDc 或 GSK988T 等係統，手冊附錄給出接線圖例和關鍵參數。速度控製帶定向時，常見設置包括 PA4=1 速度控製方式、PA6=1 外部模擬指令 0-10V、PA51 用於模擬速度方向取反、PA99 設置定向速度、PA103/PA105/PA107/PA109 設置多點定向位置。速度/位置控製即 Cs 軸功能時，常見設置包括 PA4=3、PA5 設置位置指令模式、PA28 設置位置指令方向取反、PA90 設置速度/位置切換參考點。

七、CN2/CN3 編碼器反饋：定向和 Cs 軸的根基

CN2 是電機編碼器位置反饋接口，CN3 則根據 GS-N、GS-C 型號和配置用於第二位置反饋。主軸速度運行隻要速度閉環穩定即可，但主軸定向和 Cs 軸位置控製必須依賴可靠的位置反饋。編碼器線斷線、屏蔽不良、協議不匹配、接頭鬆動或機械聯軸器打滑，都會導致定向不準、位置偏差、報警或加工節拍異常。

檢查反饋時要看四點：第一，編碼器類型與驅動器接口是否匹配；第二，CN2/CN3 插頭、屏蔽和供電是否可靠；第三，PA3 監視中的位置反饋是否隨主軸轉動穩定變化；第四，定向位置設定是否根據實際監視值，而不是憑經驗亂填。使用高分辨率磁阻或磁柵編碼器時，還要注意高位和低位組合顯示。

八、速度方式、定向功能和 Cs 軸

速度方式常用於普通主軸轉速控製。外部模擬速度指令時，要確認 PA6、模擬量極性、0-10V 範圍、公共端、屏蔽和 PA51 方向取反。內部速度指令或脈衝指令速度方式，則要確認指令來源和比例關係。速度到達信號用於告訴 CNC 主軸已達到加工轉速，不能隨意短接。

定向功能用於換刀、定位、剛性攻絲準備等場景。手冊提到 PA99 定向速度，PA103 等定向位置參數，部分係列可支持四點定向。定向不準時，先查編碼器零點、定向位置、製動停止方式、機械間隙，再考慮增益。定向失敗不要隻改 PA103，必須確認位置反饋本身可信。

Cs 軸把主軸作為位置軸參與插補或角度控製。啟用速度/位置方式時，要設置 PA4=3，並按係統類型設置 PA5 位置指令模式、PA28 位置方向和 PA90 切換參考點。第一次調試 Cs 軸時，應先低速小角度試運行，確認方向、電子齒輪、位置到達和定位精度，再進行加工測試。

九、主軸夾緊聯鎖 BREF 和 PLC 安全鏈

手冊專門列出主軸夾緊聯鎖信號 BREF，這對機床安全很重要。主軸未到零速不能鬆刀，刀具未夾緊不能啟動主軸，定向未完成不能換刀，報警未清除不能進給。PLC 程序中應把到速、零速、定向完成、夾緊到位、報警輸出和急停狀態串成清晰的安全鏈。

維修時如果用戶為了趕生產短接 BREF 或到速信號，短期看似能運行，長期會造成換刀失敗、刀具夾持異常或加工事故。正確做法是在 CNC 診斷界麵確認哪一個聯鎖條件不滿足，再按信號來源逐項處理。

十、常見故障處理

速度方式不轉：查使能、運行命令、模擬速度給定、PA6、PA51、急停、報警輸出、輸入端子狀態和電機接線。

主軸反轉或方向不對：查電機 U/V/W、PA51 模擬速度方向取反、PA28 位置指令方向取反以及 CNC 方向信號。

定向位置漂移：查 CN2/CN3 編碼器、屏蔽接地、機械聯軸器、PA103 等定向位置參數、製動方式和主軸機械間隙。

斷電後參數丟失：查是否執行 EE-SEt；若調試完成後沒有備份，建議重新調好後執行 EE-SEt 和 EE-bA。

減速時報過壓或停不住：查製動電阻規格、接線、散熱、減速時間和主軸慣量。

位置方式跟隨異常：查 PA4、PA5、PA28、PA90、電子齒輪比、編碼器反饋和 CNC 位置指令。

GS3000Y/GS4000Y 的調試重點可以概括為：先確認型號和反饋，再用 PA0/PA1 建立正確電機參數，用 EE-SEt 固化參數，用 CN1 驗證命令和聯鎖，用 CN2/CN3 保證定向和 Cs 軸位置閉環，最後按報警現象分層排查。
