PowerTome XL 超薄切片機立體顯微鏡支架旋轉阻滯的診斷與維護方法
在超薄切片機、半薄切片機以及高精度樣品製備設備中，立體顯微鏡支架不僅承擔觀察功能，也直接影響操作者對刀口、樣品塊、切片帶和水槽區域的觀察角度。對於配備可側向擺動顯微鏡支架的設備而言，支架旋轉是否順暢，會直接影響切片位置調整效率、觀察舒適性以及操作重複性。

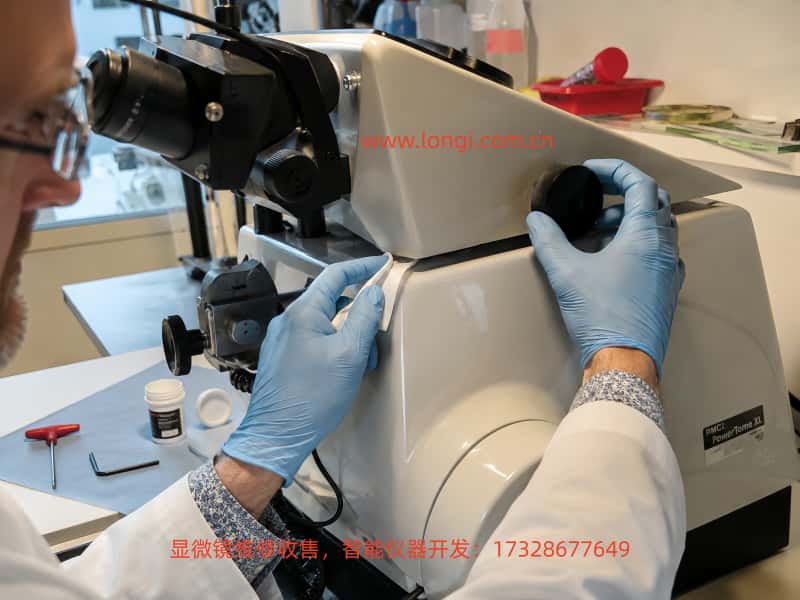

RMC PowerTome XL 等超薄切片係統中，立體顯微鏡通常安裝在一套可橫向擺動或旋轉的支架機構上。該機構允許操作者將顯微鏡從左側、右側或中間觀察位置切換，以便適應不同刀具、照明、樣品夾和切片操作習慣。
實際使用中，部分設備會出現顯微鏡支架旋轉不順、局部角度卡澀、接近主機縱向中心線時阻力突然增大等問題。很多使用者會直觀認為是“豎直旋轉軸缺油”，但從維修角度看，旋轉阻力並不一定來自中心軸本身。尤其當支架在左右兩側移動比較順暢，僅在某一個特定角度出現明顯阻滯時，故障往往更接近局部機械幹涉、線束受拉、內部傳動件卡滯或摩擦預緊異常，而不是單純潤滑不足。
本文以超薄切片機立體顯微鏡支架“局部旋轉發緊”為核心，係統分析其典型結構、常見故障模式、檢查邏輯、拆卸風險、潤滑原則以及維護方法，為實驗室設備維修人員、儀器管理員和第三方維修工程師提供參考。
一、立體顯微鏡支架在超薄切片機中的作用
超薄切片機的工作區域通常包括樣品推進機構、樣品夾、刀架、玻璃刀或金剛石刀、水槽、切片收集區域及照明係統。由於切片厚度通常達到納米級或亞微米級，操作者需要在顯微鏡下觀察樣品塊與刀刃之間的位置關係，並在切片過程中持續判斷切片帶狀態、壓縮程度、漂浮狀態和完整性。
因此，顯微鏡支架不隻是一個簡單的安裝座，而是超薄切片機人機操作係統的重要組成部分。其機械性能通常包括以下要求：
支架應能在規定範圍內平穩擺動；
顯微鏡在任意觀察位置應保持穩定，不應自行下垂或偏移；
調節過程中不應有明顯衝擊、跳動或卡滯；
支架旋轉後不應改變顯微鏡焦距、觀察方向和視場穩定性；
線纜、照明導線和附件不應在擺動過程中被拉扯；
支架在中間觀察位置及兩端極限位置均應保持均勻手感。
理想狀態下，顯微鏡支架應具備“輕微阻尼、穩定定位、連續順滑”的機械特性。也就是說，支架不能過鬆，否則顯微鏡容易自行偏擺；也不能過緊，否則調整觀察位置會困難，甚至可能引入機械變形或損傷內部結構。
二、顯微鏡支架常見結構形式
不同品牌和型號的超薄切片機，顯微鏡支架結構存在差異，但通常可以歸納為以下幾類。
1. 單中心立軸旋轉結構
該結構由一根豎直旋轉軸、軸套、止推墊片和鎖緊機構組成。顯微鏡支架繞豎直軸旋轉，摩擦力由壓緊螺釘、彈簧墊圈、摩擦片或預緊螺母控製。
這種結構的優點是簡單可靠，維修相對方便。若旋轉阻力均勻偏大，通常可優先檢查軸套、潤滑脂和預緊程度。
2. 雙側支撐同步傳動結構
部分顯微鏡支架為了提高穩定性和控製觀察角度，會在左右兩側設置同步轉軸、調節輪、阻尼輪或聯動機構。外部可見兩個對稱的大型滾花旋鈕或圓盤，而內部可能存在聯軸器、凸輪、摩擦片、傳動軸、齒輪或同步連杆。
這種結構穩定性較好，但內部機構複雜。若隻有一個角度出現阻滯，常見原因不是中心軸，而是同步機構在特定位置產生幹涉或預緊變化。
3. 側向滑軌加旋轉機構
有些設備將顯微鏡支架設置為先橫向滑動，再進行旋轉擺動。此類機構可能同時包含導軌、滑塊、旋轉軸、限位塊和阻尼件。若設備長期未維護，導軌上的灰塵、硬化潤滑脂和氧化層都可能造成局部阻力。
4. 帶內部線束的綜合支架結構
現代超薄切片機的顯微鏡支架往往不隻是機械件，還可能集成照明電源線、顯微鏡視頻輸出線、相機線、光纖導光管、控製線或限位開關線。此類設備在旋轉時，內部線束會隨支架運動而發生彎曲和位移。
一旦線束餘量不足、固定卡扣脫落、線纜老化變硬，支架可能在某個特定角度被拉住，表現為“平時還算順，但到某個位置突然發緊”。
三、局部角度阻力增大的故障特征
顯微鏡支架旋轉問題不能隻憑“緊不緊”判斷，必須結合阻力出現的範圍、方向、重複性和伴隨現象進行分析。
當支架在整個旋轉範圍內均勻發緊時，故障通常集中在以下部位：
中心旋轉軸潤滑脂幹化；
軸套磨損或鏽蝕；
預緊螺釘調整過緊；
摩擦片壓緊過度；
止推墊片變形；
旋轉軸偏心或輕微彎曲。
但當支架僅在接近某個固定位置時發緊，尤其是在接近與主機縱向軸平行的位置出現阻力，則維修判斷必須改變。此時更需要懷疑：
因此，“局部阻力”本身就是一個非常重要的診斷信息。它說明問題具有位置相關性，而不是單純的整體潤滑問題。
四、為什麽不能一開始就直接加油
許多實驗室用戶遇到機械發澀時，第一反應是往縫隙中滴潤滑油。對於普通鉸鏈、門軸或非精密機械而言，這種方法可能有效；但對於超薄切片機顯微鏡支架，直接滴油具有明顯風險。
首先，低黏度潤滑油可能沿軸縫流入主機內部。超薄切片機通常具有精密機械、電子控製部件、樣品推進機構和高價值刀具區域，一旦油液滲入不應潤滑的位置，可能吸附灰塵、汙染樣品區或影響機械摩擦特性。
其次，某些通用滲透劑雖然短時間內可以降低摩擦，但會溶解或衝掉原有潤滑脂，使內部摩擦副失去長期潤滑保護。時間一長，反而容易出現更嚴重的磨損或異響。
再次，顯微鏡支架附近常有光學部件和精細調節機構。油霧、揮發物或飛濺油液可能汙染鏡頭、光纖、照明窗口或樣品觀察區域。
最後，若真正原因是線束幹涉、限位塊頂住或內部機構錯位，加油根本不能解決問題，反而會讓故障判斷變得更困難。
因此，在未確認旋轉機構類型和阻力來源前，不建議使用 WD-40、縫紉機油、普通機油、鏈條油、黃油或大量噴霧潤滑劑。
五、典型故障模式分析
1. 中心旋轉軸潤滑脂老化
長期使用後，原廠潤滑脂可能因揮發、氧化、吸附粉塵或環境濕度影響而變硬。原本柔軟的潤滑脂會變成黏稠、結塊或半固化狀態，使旋轉軸阻力增大。
這種故障通常表現為：
整個擺動範圍阻力偏大；
左右方向阻力比較接近；
溫度較低時更緊，環境稍熱後略有改善；
緩慢轉動時手感發澀；
可能伴隨輕微摩擦聲。
處理方式一般是拆下支架，清除舊潤滑脂，檢查軸和軸套表麵，再重新使用適合精密儀器的潤滑脂。
2. 摩擦預緊過大
部分顯微鏡支架設計有摩擦阻尼結構，以防顯微鏡在調整後自行偏轉。預緊力可能通過頂絲、彈簧、碟簧、壓板或摩擦片來實現。
如果預緊過大，支架會在整個範圍內偏緊；若結構中存在偏心凸輪或局部壓緊麵，則可能隻在特定角度緊。
此類故障可能由以下原因造成：
調節螺釘被誤擰緊；
摩擦片受潮膨脹；
彈簧墊片變形；
維護後裝配順序錯誤；
固定件鬆動導致摩擦片偏位。
3. 內部線束拉扯
這是容易被忽略、但非常常見的一類問題。顯微鏡、照明裝置或相機附件可能有線纜從支架內部穿過。在線束餘量不足、卡扣鬆脫、線纜變硬或外部走線不合理時，支架旋轉到某個角度就會受到拉力。
典型表現包括：
兩端位置較順，中間或某一角度突然緊；
旋轉阻力與線纜擺放狀態有關；
手動托住或移動線纜後，阻力有所變化；
有時伴隨線纜摩擦聲；
從一個方向轉到卡點較明顯，反方向稍好。
檢查時需要觀察顯微鏡後方、支架底部、外殼縫隙及線纜出口處，確認是否存在拉直、夾壓、彎折過度或頂住結構件的情況。
4. 支架與機殼局部幹涉
如果設備經曆過搬運、碰撞、長期承重或不當調整，顯微鏡支架可能發生微小偏移。雖然肉眼看不出明顯變形，但在某個角度時，支架底部、黑色金屬框架、調節輪或外殼邊緣可能發生接觸。
此時支架在大多數角度可以活動，但接近中間位置時會出現明顯阻力。若繼續強行轉動，可能造成漆麵擦傷、金屬毛刺、軸套偏磨或支架變形加劇。
5. 雙側同步機構卡滯
如果左右兩側有對稱的大型調節輪、滾花圓盤或同步旋鈕，說明顯微鏡支架可能並非單軸自由旋轉，而是存在同步機構。
這類機構內部可能包含：
聯動軸；
錐齒輪；
摩擦盤；
偏心輪；
凸輪結構；
齒條；
同步連杆；
位置限位件；
彈簧加載摩擦片。
當其中一個部件幹澀、鬆動、偏位或磨損時，可能隻在特定位置產生阻力。維修時不能僅憑外觀判斷兩側圓盤是“鎖緊輪”還是“調節輪”，更不能隨意拆下中央緊固螺釘。
六、現場檢查的正確順序
對於未掌握內部結構圖的設備，建議按“從外到內、先觀察後拆卸、先確認後潤滑”的原則進行檢查。
第一步：確保安全
在任何檢查前，應完成以下操作：
關閉設備電源；
斷開外接控製器或相機電源；
移除玻璃刀、金剛石刀或其他銳利附件；
取下樣品塊或將樣品台移至安全位置；
避免顯微鏡支架突然擺動碰撞刀架；
準備軟墊，防止拆卸時零件跌落。
超薄切片機刀具區域存在較高割傷風險，顯微鏡支架調整時也可能碰到刀架或樣品夾，因此必須先排除安全隱患。
第二步：確認阻力位置
將顯微鏡支架從左向右緩慢擺動，記錄以下信息：
阻力是否每次都在同一角度出現；
阻力出現的位置是否接近設備中心線；
左右方向經過該位置時是否都一樣緊；
阻力是突然出現，還是逐漸增加；
是否存在金屬摩擦聲、塑料摩擦聲或線纜拉扯感；
是否在支架上施加輕微上下力後阻力變化。
若阻力位置穩定且重複性強，說明更可能是機械幾何幹涉或內部結構問題。
第三步：觀察外部線纜
檢查範圍包括：
顯微鏡後部電纜；
燈源導線；
光纖導光管；
視頻輸出線；
支架底部線束；
設備外殼縫隙內的線纜；
黑色支撐杆或轉軸附近的走線。
若發現某根線在卡澀位置被拉直、頂住或夾在結構之間，應優先解決線纜布置問題，而不是進行潤滑。
第四步：檢查外殼幹涉痕跡
觀察支架白色外殼、黑色調節輪、底部金屬件和主機殼體之間是否有：
擦痕；
漆麵磨損；
金屬亮斑；
塑料屑；
黑色粉末；
局部壓痕；
變形或翹起。
這些痕跡往往能直接指出幹涉位置。
第五步：比較左右側調節機構手感
若設備左右兩側都有調節輪或滾花盤，應在支架處於不同角度時分別感受其轉動力。
需要重點比較：
若調節輪在卡澀位置也明顯變重，說明故障可能位於內部同步機構或摩擦機構。
七、拆卸前必須避免的錯誤操作
顯微鏡支架外部通常會看到若幹內六角螺釘、黑色大圓盤、中央孔位和外殼固定孔。沒有結構圖時，不能根據“看起來像鎖緊螺釘”就隨意拆卸。
以下操作尤其需要避免：
1. 不要隨意拆兩側黑色圓盤
這些圓盤可能連接傳動軸、同步機構或摩擦組件。拆除後可能造成：
顯微鏡支架失去支撐；
左右機構不同步；
內部彈簧、墊片或摩擦片脫落；
重新裝配時位置無法恢複；
支架旋轉中心偏移；
顯微鏡觀察方向改變。
2. 不要直接鬆開所有底部螺釘
底部螺釘可能用於固定外罩，也可能同時承擔支架承載結構。若不支撐顯微鏡組件就拆卸，有可能導致支架下沉或突然移位。
3. 不要強行轉過卡點
機械卡澀通常意味著有部件正在受力。繼續強扳可能造成：
軸套拉傷；
摩擦片變形；
線纜絕緣層損壞；
導線斷裂；
外殼開裂；
內部齒輪損傷；
調節機構失準。
4. 不要使用高滲透性噴劑直接噴入縫隙
高滲透性噴劑可能進入光學區、刀具區、電子區或內部摩擦片表麵，造成汙染和不可控的潤滑狀態。
八、正確的潤滑原則
如果經過檢查確認問題確實來自旋轉軸或軸套，而不是線束和幹涉，則可以考慮拆卸、清潔和重新潤滑。
適合精密支架機構的潤滑原則如下：
通常可考慮使用精密儀器級合成潤滑脂、PTFE 類潤滑脂或適用於金屬軸套的低遷移潤滑脂。具體型號應根據材料兼容性和設備要求選擇。
潤滑步驟一般包括：
拆下支架或相關軸套組件；
用無紡布和適當清潔劑清除舊潤滑脂；
檢查軸表麵是否有鏽蝕、毛刺、拉傷和磨痕；
檢查軸套是否鬆動、橢圓化或破損；
在軸和軸套接觸麵塗覆極薄潤滑脂；
重新裝配；
調整預緊力；
在全行程內測試旋轉阻力；
確認支架能夠穩定停留在任意位置。
潤滑脂不是越多越好。過量潤滑會吸附灰塵，並可能在設備運行過程中遷移到不應汙染的區域。
九、如何判斷需要專業維修
若經過外觀檢查後仍無法確認故障來源，或者出現以下情況，建議由專業維修人員處理：
支架在中間位置有明顯金屬頂碰聲；
黑色調節輪轉動不同步；
兩側調節輪阻力差異很大；
支架旋轉時明顯上下跳動；
支架在某個位置自動回彈；
有線纜被拉扯但無法重新布線；
支架出現晃動、下垂或定位不穩；
外殼內存在異物聲；
拆開後發現彈簧、墊片或鎖緊件鬆脫；
支架結構涉及顯微鏡電氣線路或照明線路；
設備屬於高價值超薄切片係統，且沒有原廠機械圖紙。
對於實驗室超薄切片機而言，顯微鏡支架維修看似是小機械問題，但如果拆裝不當，可能影響顯微鏡位置、光學觀察角度、線纜安全甚至刀具區域操作安全。因此，故障診斷必須謹慎。
十、結語
超薄切片機立體顯微鏡支架旋轉阻力異常，並不一定意味著“缺油”。當支架隻有在接近設備中心線或某個特定位置時發緊，應優先考慮局部機械幹涉、內部線束受拉、同步機構卡澀或摩擦結構偏位。
維修人員在處理此類問題時，應遵循以下基本邏輯：
先確認阻力出現的位置，再判斷阻力是否均勻；先檢查線束、外殼和幹涉痕跡，再考慮潤滑；先確認調節輪和同步機構狀態，再決定是否拆卸；先保護刀具和樣品區，再進行機械操作。
對於結構複雜的顯微鏡支架，最穩妥的方案不是盲目加油，而是通過照片、視頻、旋轉軌跡和局部受力特征逐步縮小故障範圍。隻有確認問題確實來自軸套、摩擦片或旋轉軸後，才應進行拆卸、清潔和精密潤滑。
正確的診斷方法，不僅能夠減少不必要的拆機風險，也能避免潤滑不當造成的二次故障，使超薄切片機恢複穩定、順暢和可靠的觀察調節性能。
