ACS580變頻器通過USB-RS485串口助手進行Modbus RTU通訊測試與參數調整方法

在工業現場維修、二手變頻器檢測、PLC通訊調試、HMI通訊驗證以及遠程技術支持過程中，經常需要確認一台ABB ACS580變頻器的內置現場總線接口是否正常。ACS580本體自帶EFB接口，也就是Embedded Fieldbus，通常可以作為Modbus RTU從站使用。通過一隻USB-RS485轉換器、一台電腦和串口調試軟件，就可以完成最基礎的485通訊測試，包括讀取寄存器、寫入控製字、寫入頻率給定、遠程啟動、停止和故障複位。

這種測試方法的價值在於：不需要PLC、不需要觸摸屏、不需要專用調試軟件，隻要485物理層和變頻器參數配置正確，就可以直接判斷通訊口、通訊參數、控製字邏輯、遠程控製鏈路是否正常。對於維修公司、設備調試人員、外貿技術支持人員來說，這是一個非常實用的ACS580通訊驗證流程。

本文結合實際調試過程，係統說明ACS580通過USB-RS485和串口助手進行Modbus RTU通訊測試的完整方法，包括接線、參數設置、串口軟件設置、Modbus報文、啟動停止邏輯、常見故障6681、AFE1/off2以及運行中COM口掉線等問題的處理方法。

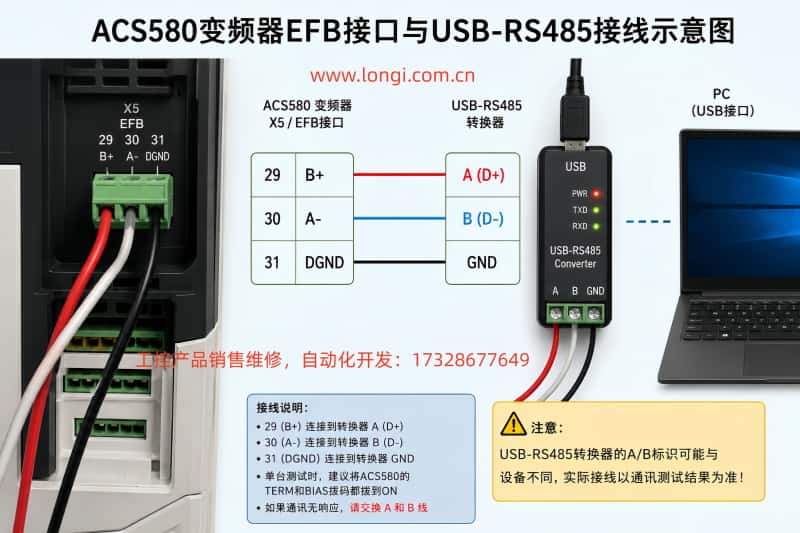

一、ACS580的EFB接口與485接線

ACS580控製板上有一個標注為EFB的三針接口，用於內置現場總線通訊。它可以用於Modbus RTU通訊測試。常見端子定義如下：

測試時，USB-RS485轉換器與ACS580的接線可以按以下方式連接：

這裏需要特別注意一點：不同USB-RS485轉換器對A、B、D+、D-、485+、485-的標識並不完全統一。國產便宜轉換器尤其容易出現A/B標識和設備端定義相反的情況。因此，如果參數和串口設置都正確，但完全沒有返回數據，第一件事不是懷疑ACS580串口損壞，而是直接把29和30兩根通訊線對調測試。

單台電腦直連單台ACS580時，建議先把ACS580旁邊的TERM終端電阻撥碼和BIAS偏置撥碼打開。單機短距離測試時，這樣更容易獲得穩定通訊。如果以後接入PLC多站網絡，再根據485總線規範決定哪些設備打開終端電阻和偏置。

推薦接線方式是使用一對雙絞屏蔽線作為A/B通訊線，DGND單獨接入。屏蔽層建議單端接地，避免屏蔽層兩端接地形成地環流。臨時測試雖然可以用普通線，但在變頻器實際運行、輸出頻率較高、電機線較長時，普通散線很容易受到高頻幹擾。

二、ACS580側需要設置的通訊參數

ACS580要通過Modbus RTU通訊控製，首先必須啟用EFB，並設置正確的通訊參數。常用測試參數如下：

以上參數設置完成後，必須執行58.06“刷新設置”，或者對變頻器斷電重新上電。很多調試失敗並不是接線錯誤，而是58組參數修改後沒有刷新，導致變頻器仍然按照舊參數工作。

除了58組通訊參數，還需要把啟停命令源和頻率給定源切到EFB：

如果20.01沒有設為EFB，即使串口助手寫入控製字成功，變頻器也不會執行遠程啟動。如果28.11沒有設為EFB給定值1，即使寫入400002成功，麵板也可能看不到對應的頻率給定。

調試階段還建議臨時處理EFB通訊丟失監控，避免用串口助手手動發送時觸發6681故障：

正式設備投運後，不建議長期關閉通訊丟失保護。PLC正式控製時，應讓PLC周期性寫入控製字和給定值，通訊丟失動作可以根據現場安全要求設為故障、停車或其他動作。

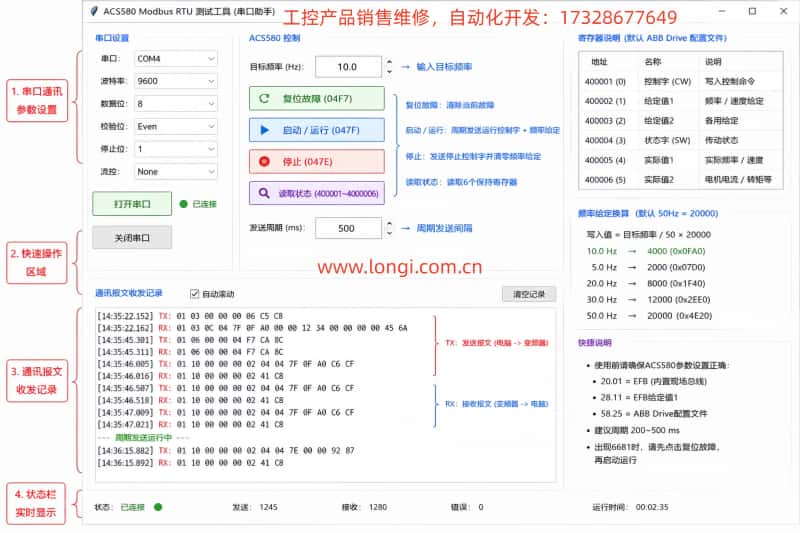

三、電腦串口助手的設置

電腦端需要安裝USB-RS485轉換器驅動。設備管理器中能看到類似COM3、COM4、COM9等串口號後，打開串口助手進行設置。

常用設置如下：

如果ACS580參數58.05為“8 偶 1”，串口助手也必須設置為Even校驗。如果串口助手設置為None校驗，通常不會有正確返回，甚至ACS580的錯誤計數會增加。

另外，串口助手如果帶有“自動CRC”功能，需要特別注意。Modbus RTU報文最後兩個字節是CRC校驗。如果軟件自動追加CRC，發送框中就隻能填寫不含CRC的部分；如果發送框中已經輸入完整報文，就必須關閉自動CRC。否則實際發出去的報文會重複帶CRC，ACS580會丟棄該幀。

例如讀取400001到400006，完整報文是：

01 03 00 00 00 06 C5 C8

如果串口助手關閉CRC，就直接發送上麵完整幀。

如果串口助手打開自動CRC，則隻輸入：

01 03 00 00 00 06

否則會因為CRC重複而無響應。

四、先讀數據，不要一開始就啟動

通訊測試第一步不應該直接寫啟動命令，而應該先讀寄存器，確認物理層、站號、波特率、校驗、CRC全部正確。

讀取400001～400006的完整命令為：

01 03 00 00 00 06 C5 C8

其中：

正常返回類似：

01 03 0C 00 00 00 00 00 00 00 00 11 33 00 00 95 E4

返回內容中，0C表示返回12個數據字節，也就是6個寄存器。對應關係通常如下：

隻要串口助手有正確返回，說明ACS580的EFB通訊口、USB-RS485、接線、站號、波特率、校驗和CRC基本正確。

ACS580麵板中也可以通過58組診斷參數輔助判斷：

如果串口助手發送後Rx一直為0，同時58.08也不增加，應優先檢查A/B線、DGND、站號、波特率、校驗、58.06刷新和USB-RS485轉換器。如果58.08增加但電腦無返回，則可能是電腦接收方向、轉換器、A/B接法或軟件接收設置問題。

五、寫入頻率給定

ACS580在ABB Drive配置文件下，常用頻率給定比例為：

50Hz = 20000

因此給定值計算公式為：

寫入值 = 目標頻率 / 50 × 20000

例如10Hz：

10 / 50 × 20000 = 4000

4000十進製等於0FA0十六進製。因此寫入10Hz給定值到400002的命令為：

01 06 00 01 0F A0 DD 82

其中：

正常情況下，ACS580會原樣返回：

01 06 00 01 0F A0 DD 82

如果麵板右上角能看到10.0Hz給定，說明400002寫入成功，28.11也已經正確指向EFB給定值1。

常用頻率換算如下：

實際使用PLC時通常不需要人工計算CRC，PLC的Modbus功能塊會自動處理CRC。隻需要寫入400001控製字和400002給定值即可。

六、控製字、複位、啟動和停止

ACS580通過Modbus啟動時，最關鍵的是400001控製字。調試中常用三個控製字：

故障複位命令為：

01 06 00 00 04 F7 CA 8C

運行命令為：

01 06 00 00 04 7F CA EA

停止命令為：

01 06 00 00 04 7E 0B 2A

實際調試中發現，單獨點發運行命令有時候隻能看到給定值，變頻器並不穩定進入輸出狀態。更可靠的方法是用功能碼10一次性周期寫兩個寄存器：

01 10 00 00 00 02 04 04 7F 0F A0 C6 CF

這條命令的含義是：

停止並清零給定可以發送：

01 10 00 00 00 02 04 04 7E 00 00 92 87

含義是：

最穩定的調試方法是：啟動後以200ms～500ms周期連續發送“047F + 頻率給定”。在實際測試中，1秒周期有時隻能看到10Hz給定但沒有輸出頻率，而改為500ms周期後，麵板顯示輸出頻率10.00Hz，冷卻風扇也開始運行。這說明ACS580現場總線控製最好由主站周期性刷新，而不是隻寫一次控製字。

七、為什麽會出現6681 EFB通訊丟失

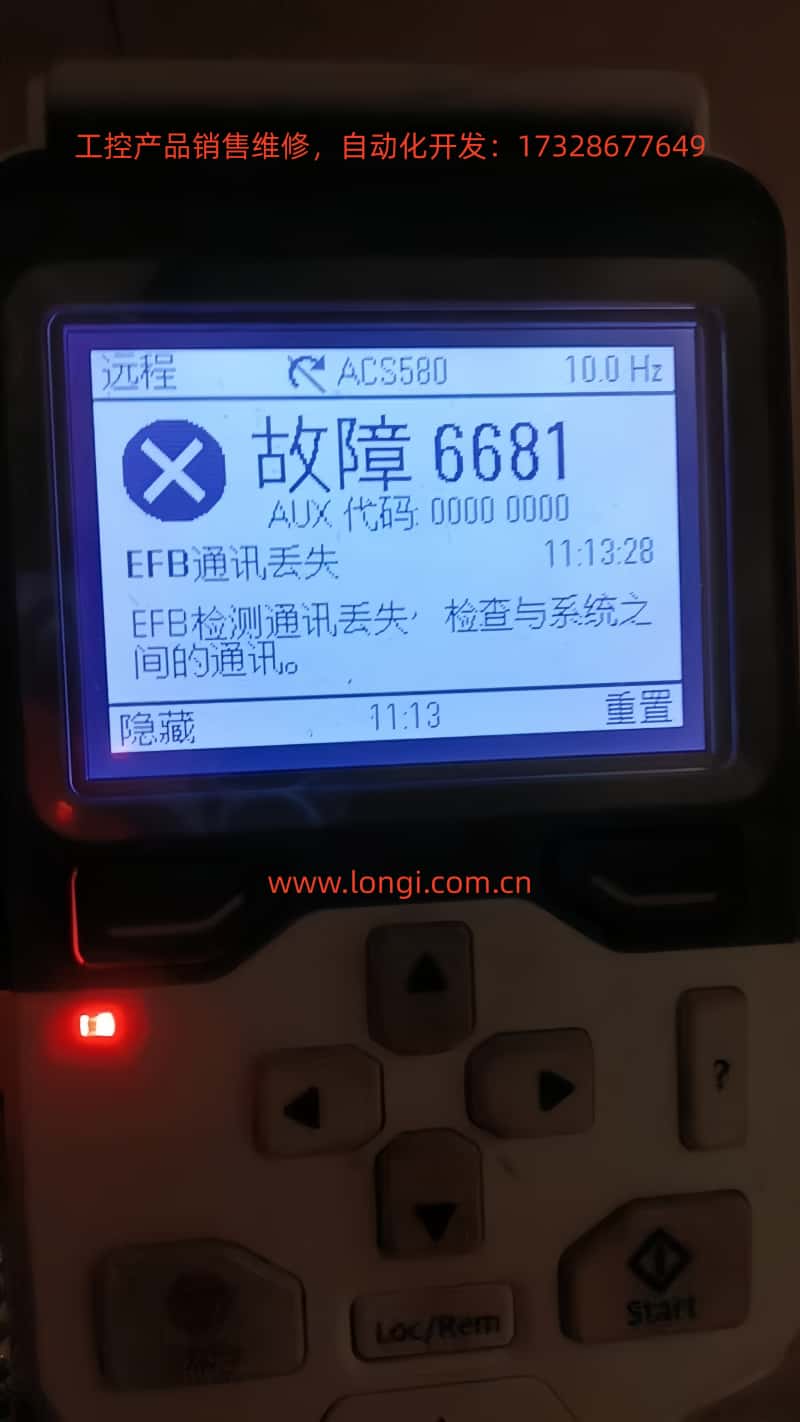

6681是ACS580在EFB通訊監控中檢測到通訊丟失後的故障。調試過程中，常見觸發原因有三個。

第一，20.01、28.11等參數已經指向EFB，變頻器處於遠程控製狀態，但電腦沒有持續發送Modbus報文。ACS580認為主站不存在，就會報6681。

第二，58.14仍然保持為通訊丟失故障動作。串口助手手動點發本身不是一個穩定的PLC主站，發送間隔可能超過58.16設定時間，因此觸發通訊丟失。

第三，參數拷貝到另一台ACS580後，雖然通訊參數和控製源已經複製過去，但實時控製字不會被複製。新變頻器上電後如果沒有軟件或PLC持續寫入控製字，也可能立即報6681。

調試階段可以把58.14設為無動作，把58.15設為任何消息，把58.16設為30秒或更長。這樣可以避免手動調試時頻繁報6681。正式設備運行時，應恢複合理的通訊丟失保護，並由PLC或上位機周期寫入控製字和給定值。

八、為什麽會出現AFE1“緊急停車off2”

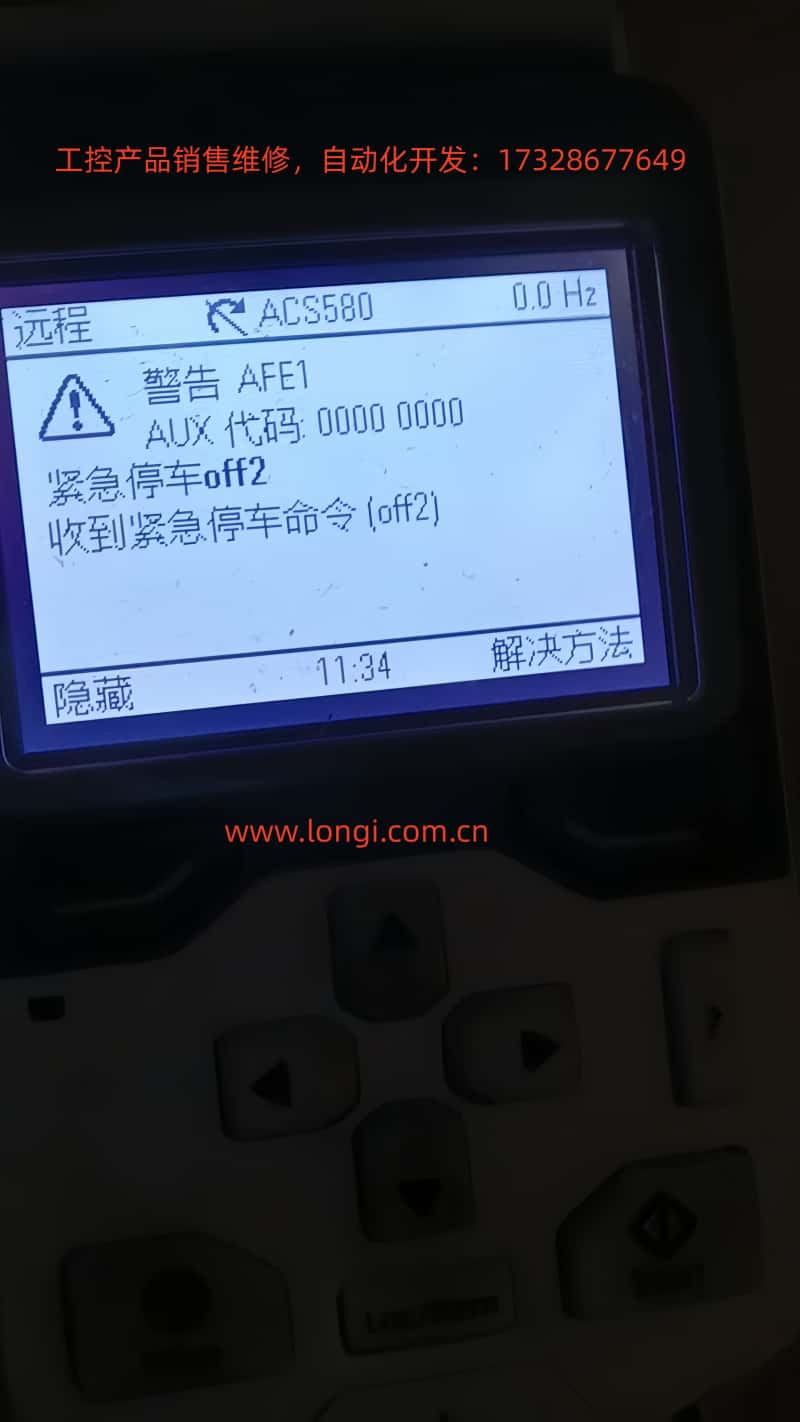

調試中還可能遇到警告AFE1，麵板顯示“緊急停車off2”或“收到緊急停車命令off2”。很多人第一反應會去找21.05急停源，但實際案例中，AFE1不一定由21.05觸發，也可能由現場總線控製字不完整導致。

ACS580內部可以查看06.01主控製字。曾經出現過：

06.01 = 408 hex

展開後可以看到Off1、Off2、Off3控製位不完整，而運行位或遠程位又處於某種激活狀態，這就容易導致ACS580判斷為off2急停狀態。

ABB Drive控製字中，Off2控製位為1表示Off2未激活、允許繼續運行；為0則表示緊急關閉、自由停車。因此，如果控製字沒有正確寫入047F，或者剛上電後主控製字還停留在不完整狀態，就可能出現off2。

實際解決方法是先發送故障複位：

01 06 00 00 04 F7 CA 8C

再周期發送：

01 10 00 00 00 02 04 04 7F 0F A0 C6 CF

當06.01變為047F或相關運行允許狀態後，off2故障消失，變頻器可以正常遠程運行。

需要注意，21.05是外部急停源參數，不建議隨便屏蔽。如果現場真的有急停按鈕、安全繼電器或STO安全鏈路，必須恢複硬件安全鏈路，而不能簡單通過參數繞過。本文討論的情況主要是維修台架或通訊測試環境下，由於控製字狀態不完整導致的off2現象。

九、遠程模式和本地模式的關係

ACS580通過Modbus RTU控製時，必須處於遠程控製狀態。本地模式下，麵板控製優先，Modbus寫入可以有返回，但不一定真正控製啟停。

很多人看到一切到遠程就報6681或off2，就誤以為應該用本地模式測試。實際上恰好相反：這些報警說明控製源已經切到EFB，隻是主站通訊、通訊丟失保護或控製字狀態還沒有處理好。

正確邏輯是：

因此，最終通訊測試必須在遠程模式下完成。

十、參數拷貝到另一台變頻器後的注意事項

通過操作麵板把一台調好的ACS580參數拷貝到另一台ACS580後，可能仍然出現6681或off2。這不是參數拷貝失敗，而是因為參數拷貝隻複製配置參數，不複製當前運行控製字。

換句話說，參數拷貝可以複製：

58.01、58.03、58.04、58.05、20.01、28.11、58.25等參數

但不會複製：

當前400001實時控製字
當前400002實時給定值
當前06.01主控製字狀態
當前軟件周期發送狀態

所以新變頻器斷電上電後，仍然需要上位機或串口測試軟件重新發送複位和運行控製字。正確流程為：

1. 從已調好變頻器上傳參數到操作麵板。

2. 下載到目標ACS580。

3. 目標ACS580斷電重上電。

4. 檢查關鍵參數是否一致。

5. 打開測試軟件或串口助手。

6. 發送故障複位04F7。

7. 周期寫047F和頻率給定。

8. 確認輸出頻率建立。

如果希望客戶操作更簡單，可以把“複位故障”動作集成到上位機軟件的“啟動”按鈕中。軟件內部先自動發送04F7，延時200ms，再開始周期寫047F和頻率給定。這樣客戶隻需要點擊“啟動”，不需要知道6681、off2、04F7、047F這些底層邏輯。

十一、USB-RS485運行中掉線的原因和處理

通訊測試成功後，如果變頻器實際輸出頻率時，Windows設備管理器中的COM口突然消失，或者軟件報：

PermissionError(13, '拒絕訪問')
GetOverlappedResult failed
WriteFile failed

這時不要隻懷疑軟件。若設備管理器裏COM口都不見了，說明USB-RS485轉換器已經被係統斷開，常見原因是變頻器輸出時產生的高頻電磁幹擾影響了USB側或485側。

變頻器輸出U/V/W到電機的PWM波形含有很強的dv/dt和共模幹擾，便宜CH340裸板USB-RS485轉換器很容易掉線。尤其當USB線靠近主回路、電機線、製動電阻線，或者電腦使用前置USB口時，更容易出現掉線。

建議采取以下措施：

1. 使用工業隔離型USB-RS485轉換器，優先選擇帶光耦隔離、TVS保護、隔離電源的型號。

2. 不要使用裸板CH340或廉價透明殼USB-RS485做長期運行測試。

3. USB線遠離變頻器U/V/W輸出線和電機線。

4. 485通訊線使用雙絞屏蔽線。

5. 屏蔽層單端接PE地。

6. USB線靠近電腦端和轉換器端各加磁環。

7. 盡量使用電腦主板後置USB口，不要使用台式機前置USB口。

8. ACS580單台測試時TERM和BIAS保持ON。

9. 如果COM口掉線，必須拔插USB-RS485或重新上電後，再打開軟件重連。

軟件層麵也需要避免多個線程同時讀寫同一個COM口。運行中修改頻率時，不應反複創建新的發送線程，而應讓原有周期線程讀取新的頻率值並自動更新給定。停止、複位、讀狀態前，應該先暫停周期發送，再執行單次命令，否則容易出現串口資源競爭。

十二、推薦的最終測試流程

現場維修台架測試可以固定采用以下流程。

1. 變頻器參數準備

設置：

58.01 = Modbus RTU
58.03 = 1
58.04 = 9.6 kbps
58.05 = 8 偶 1
58.25 = ABB變頻器 / ABB Drive
20.01 = 內置現場總線 / EFB
19.11 = EXT1
28.11 = EFB給定值1
58.14 = 無動作 / 不動作
58.15 = 任何消息
58.16 = 30s
58.06 = 刷新設置

然後切換到遠程模式。

2. 串口助手基礎讀測試

發送：

01 03 00 00 00 06 C5 C8

有返回後說明通訊基本正常。

3. 故障複位

發送：

01 06 00 00 04 F7 CA 8C

4. 周期運行10Hz

以200ms～500ms周期發送：

01 10 00 00 00 02 04 04 7F 0F A0 C6 CF

麵板應顯示10.00Hz輸出頻率。

5. 停止

發送：

01 10 00 00 00 02 04 04 7E 00 00 92 87

變頻器停止，給定清零。

十三、結論

ACS580通過USB-RS485和串口助手進行Modbus RTU通訊測試，並不複雜，但要把“通訊通了”和“能遠程運行”區分開。通訊通了隻代表485物理層、站號、波特率、校驗和CRC正確；能遠程運行還需要20.01、28.11、19.11、58.25等控製鏈參數正確，並且必須由主站周期寫入控製字和給定值。

實際調試中最容易踩坑的地方包括：A/B線接反、58.06未刷新、串口助手CRC重複、校驗位不一致、本地/遠程模式搞錯、6681通訊丟失、AFE1/off2控製字不完整、USB-RS485受變頻器幹擾掉線等。

一套穩定的ACS580通訊測試方法應該是：先讀寄存器確認通訊，再複位故障，然後周期寫400001控製字047F和400002頻率給定，最後用047E加0Hz停止。對於維修和批量檢測場景，可以進一步把這些底層報文封裝成一個簡單測試軟件，讓操作者隻看到串口選擇、頻率輸入、啟動、停止、複位幾個按鈕，而不需要理解Modbus寄存器和控製字細節。

通過這種方法，可以快速判斷ACS580的EFB通訊口是否正常、USB-RS485鏈路是否可靠、遠程控製參數是否正確，也可以為後續PLC、HMI或上位機通訊控製提供一個清晰可靠的基準。
