之山 K5 伺服驅動器 Er24.1 與 Er16.0 故障分析：無法反轉、速度偏差過大與過載報警的診斷思路

在數控設備、自動送料機構、包裝機械、印刷設備、點膠設備、繞線設備和各種自動化執行機構中，交流伺服係統承擔著精確定位、速度控製和轉矩輸出的任務。伺服驅動器一旦報警，設備通常會立即停機。相比普通變頻器，伺服係統的報警更加敏感，因為它不僅監控電流、電壓、溫度，還會實時比較“指令位置、指令速度”和“電機編碼器反饋位置、反饋速度”之間的偏差。因此，伺服係統出現故障時，不能隻看電機是否轉動，還必須分析指令、反饋、負載、接線、參數和機械結構之間的關係。

之山 K5 係列交流伺服驅動器在現場應用中較為常見。有些設備會出現這樣的現象：伺服驅動器上電後可以使能，正轉可能正常，但反轉時電機無法動作，或者剛反轉一下就停機，麵板顯示 Er24.1，有時候又會出現 Er16.0。這種故障看似像驅動器壞了，實際上可能涉及機械卡滯、負載過大、編碼器反饋異常、電機動力線接錯、方向信號異常、反向限位信號生效、製動器未釋放、參數設置不合理等多個方麵。要解決這種問題，必須把報警含義和現場現象結合起來分析，不能簡單地通過清除報警或放大參數閾值來處理。

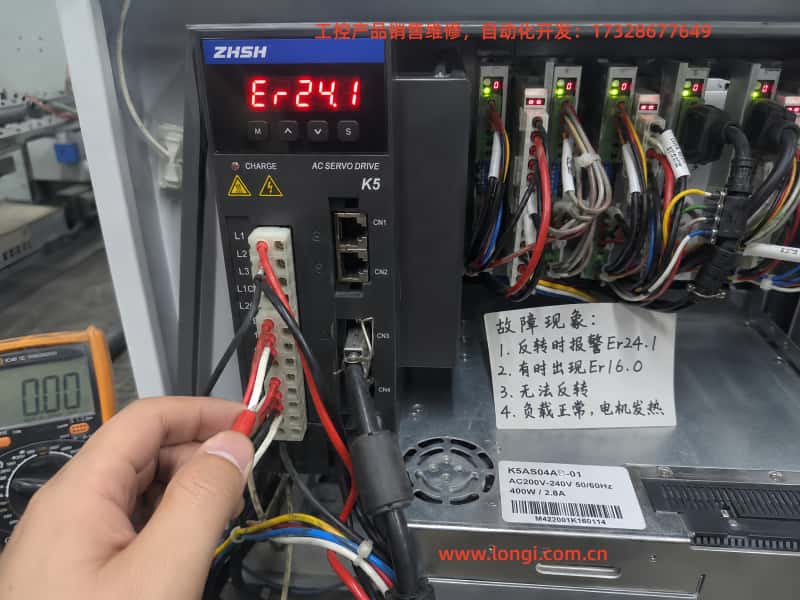

一、Er24.1 的本質：速度偏差過大

K5 伺服驅動器的 Er24.1 一般可理解為“速度偏差過大保護”。所謂速度偏差，就是驅動器內部要求電機達到的速度，與編碼器反饋回來的實際速度之間出現了過大的差距。

舉例來說，PLC 或控製器給伺服驅動器一個反轉指令，希望電機以某個速度反向運行。驅動器根據指令輸出三相電流驅動電機，但編碼器反饋卻顯示電機沒有達到應有速度，甚至幾乎沒有轉動。此時驅動器就會判斷：指令速度和實際速度之間偏差過大，繼續輸出可能造成過流、過載、機械衝擊或失控，於是觸發 Er24.1 報警停機。

因此，Er24.1 並不一定表示驅動器內部損壞。它更準確地說明了一個事實：驅動器發出了運動指令，但電機實際運動結果不符合預期。

造成這種情況的常見原因包括：

電機被機械負載卡住；

反轉方向存在硬限位或機械頂死；

抱閘電機的製動器沒有打開；

負載慣量太大，加減速時間太短；

電機 U/V/W 動力線接錯或接觸不良；

編碼器線鬆動、接觸不良、反饋異常；

電機和驅動器型號不匹配；

方向信號邏輯錯誤；

速度偏差檢出參數設置過小；

伺服增益設置不合理，導致跟隨性能差。

如果故障現象是“正轉可以，反轉不行”，那麽 Er24.1 的重點就不隻是“速度偏差”，而是要追問：為什麽隻有反轉時實際速度跟不上指令？

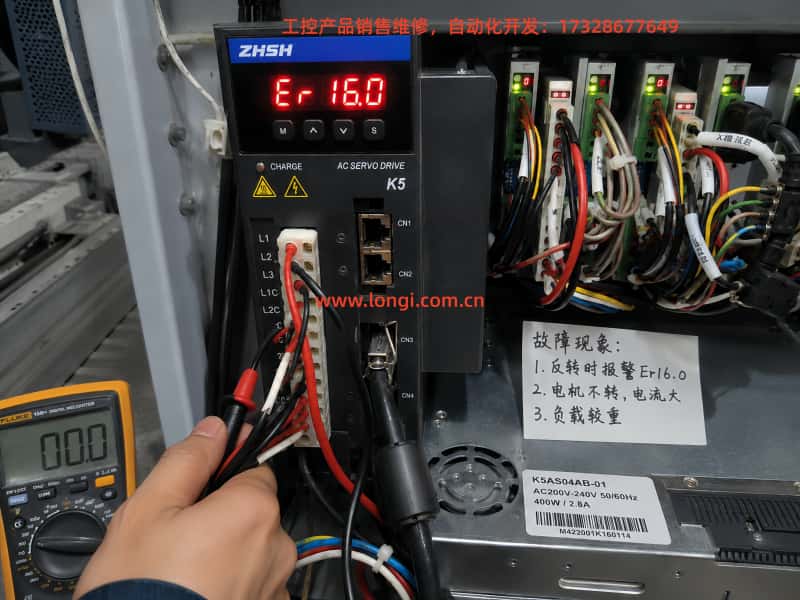

二、Er16.0 的本質：過載保護

與 Er24.1 相伴出現的 Er16.0，通常對應過載保護。過載並不一定是瞬間短路，也不一定是驅動器功率模塊燒壞。伺服過載更常見的含義是：在一段時間內，電機輸出電流超過了允許範圍，驅動器判斷電機或驅動器正在承受過大的負載。

如果設備反轉時機械卡住，驅動器為了讓電機轉起來，會不斷增加輸出電流。電機卻因為負載過重或機械阻力太大而無法達到目標速度。這個過程可能先觸發 Er24.1，也可能進一步觸發 Er16.0。

也就是說，Er24.1 和 Er16.0 並不是兩個完全獨立的問題。它們在現場往往存在因果關係：

反轉指令發出；

電機受到機械阻力、限位、刹車或接線問題影響，不能正常反轉；

驅動器輸出電流增大；

編碼器反饋速度跟不上；

驅動器報 Er24.1；

若電流持續偏大或負載持續存在，則出現 Er16.0 過載報警。

所以，當 K5 伺服出現 Er24.1，並且有時伴隨 Er16.0 時，不能隻處理其中一個報警。正確思路應該是：先找出電機為什麽跟不上指令，再判斷過載是結果還是根因。

三、無法反轉時，機械問題的概率很高

在實際維修中，如果伺服係統正轉基本正常，而反轉一動作就報警，機械問題的概率非常高。很多現場人員會優先懷疑驅動器壞了，甚至直接更換伺服驅動器，但換上新驅動器後故障依舊。原因是根本問題在機械側，而不是電子側。

常見機械原因包括以下幾類。

第一，傳動機構單方向卡滯。比如絲杆、導軌、同步帶、鏈條、齒輪箱、送料輪、夾緊機構等在一個方向運行時阻力較小，另一個方向運行時阻力明顯變大。設備長期運行後，導軌缺油、軸承損壞、絲杆螺母磨損、同步帶偏斜、減速機齒輪損傷，都可能導致反向運動異常。

第二，機械限位頂死。有些設備在某個方向運動到末端後，如果限位開關失效或參數軟限位錯誤，伺服繼續給出反向或回退動作時，機構可能已經處於頂死狀態。此時電機想動卻動不了，電流快速上升，速度反饋仍然接近零，驅動器自然會報警。

第三，抱閘沒有釋放。帶製動器的伺服電機，如果刹車電源沒有正常輸出，或者製動器線圈老化、機械卡住，就會出現電機使能後嗡嗡響、抖動、運行無力、某個方向不能轉等現象。有些製動器並不是完全不打開，而是釋放不徹底，這種情況更隱蔽，低速空載可能能動，帶負載反轉就報警。

第四，負載方向變化後受力狀態不同。很多設備在正轉和反轉時負載並不對稱。例如提升機構上升和下降受力不同，送料機構進料和退料受力不同，壓輪機構正反轉摩擦力不同。如果反轉方向正好對應較大的機械阻力，就容易觸發速度偏差和過載。

因此，麵對“無法反轉 + Er24.1/Er16.0”的組合故障，第一步不要急著改參數，而是要確認機械是否真的允許反轉，反轉時是否存在明顯阻力。

四、最有效的第一步：脫開負載測試

判斷伺服故障到底在機械側還是電氣側，最直接的方法是脫開負載測試。也就是把電機從機械傳動機構上拆開，或者鬆開聯軸器、皮帶、齒輪連接，讓電機處於空載狀態，然後分別測試正轉和反轉。

測試時要注意，不要一開始就給高速指令。建議用低速點動，比如 30 rpm、50 rpm 或 100 rpm，觀察電機是否平穩運行。測試內容包括：

空載正轉是否正常；

空載反轉是否正常；

反轉時是否抖動、異響、報警；

電機軸是否有明顯卡頓；

報警是否仍然為 Er24.1 或 Er16.0。

如果脫開負載後，電機正反轉都正常，說明驅動器、電機和編碼器大概率沒有大問題，故障重點應轉向機械負載、刹車、限位和設備工藝動作。

如果脫開負載後，電機反轉仍然報警，說明問題大概率在電氣接線、反饋、參數或驅動器/電機本體。此時就要重點檢查 U/V/W 動力線、編碼器線、CN1/CN2 控製線、方向信號、脈衝方式和參數設置。

脫開負載測試的價值在於，它可以迅速把故障範圍縮小一半以上。很多伺服故障之所以處理很久，是因為維修人員沒有把機械和電氣分開驗證，而是一直在驅動器參數裏反複調整。

五、檢查電機 U/V/W 與編碼器反饋

伺服係統不同於普通三相異步電機。普通電機調換兩根相線可以改變方向，但伺服電機不能隨意調換 U/V/W。伺服驅動器輸出的三相電流必須和編碼器反饋的位置角度對應。如果電機動力線接錯，或者編碼器反饋方向、相位關係異常，伺服驅動器就可能出現抖動、無力、飛車、過流、速度偏差過大等問題。

現場應重點檢查以下內容：

電機 U、V、W 是否接到驅動器對應端子；

電機線是否有斷線、虛接、壓接不良；

接插件是否鬆動、氧化或插針後退；

電機動力線是否被拉傷；

編碼器插頭是否插緊；

編碼器線屏蔽層是否可靠接地；

編碼器線是否與動力線長距離並行捆紮；

電機和驅動器是否為同一軸配套；

是否把 A 軸電機線和 B 軸編碼器線交叉接錯。

多軸設備特別容易出現“電機線是這個軸的，編碼器線卻插到另一個軸”的問題。伺服係統一旦電機和編碼器不對應，驅動器輸出的電流就無法形成正確閉環，輕則報警，重則電機亂動或損壞機械。

如果故障是在維修、搬遷、拆線、更換電機或更換驅動器之後出現的，接線錯誤的概率會明顯增大。

六、檢查反轉方向的限位和禁止信號

“無法反轉”還有一個很重要的方向：控製信號是否允許反轉。

伺服驅動器通常會接收 PLC、運動控製器或控製板的方向信號、脈衝信號、伺服使能信號、正負限位信號、急停信號和報警複位信號。如果反轉方向的限位信號異常生效，驅動器可能會禁止電機向某個方向運動。現場表現就像電機不能反轉，或者一反轉就停。

需要檢查的信號包括：

正限位輸入；

負限位輸入；

禁止正轉輸入；

禁止反轉輸入；

急停輸入；

伺服使能輸入；

脈衝方向輸入；

PLC 輸出方向邏輯；

控製端公共端接線；

輸入端子功能參數分配。

有些設備的限位開關是常閉邏輯，有些是常開邏輯。如果更換了開關、改過線路、換過 PLC 輸出模塊或改過參數，輸入邏輯可能被反過來。比如實際沒有到負限位，但驅動器認為負限位已經生效，於是禁止反轉。

判斷方法可以通過驅動器監視功能查看輸入狀態，也可以用萬用表測量端子電平。不要隻看限位開關外觀是否正常，必須確認驅動器端實際接收到的信號狀態是否正確。

七、檢查製動器是否正常釋放

如果使用的是帶抱閘伺服電機，必須單獨檢查製動器。很多人以為伺服使能後製動器一定會自動打開，但現場並不一定。製動器通常需要獨立的 24VDC 電源，或者通過中間繼電器、驅動器輸出端、PLC 輸出端控製。如果製動器電源異常，電機即使有驅動力，也會被機械刹車抱住。

檢查製動器時應確認：

製動器額定電壓是否正確；

伺服使能後製動器線圈是否得到電壓；

製動器釋放時是否有清晰動作聲；

製動器釋放後電機軸是否可以輕鬆轉動；

製動器電源容量是否不足；

控製繼電器觸點是否燒蝕；

製動器線圈是否開路或短路；

製動器間隙是否過大或機械卡死。

如果製動器沒有釋放，強行讓伺服運行，很容易同時出現 Er24.1 和 Er16.0。驅動器會持續輸出電流試圖克服刹車，電機實際速度卻上不來，最後報警停機。

八、參數設置不能作為第一處理手段

很多現場人員看到速度偏差過大，就想把速度偏差檢測閾值調大；看到過載，就想把加減速時間加長或增益調低。參數調整確實可能改善某些誤報警，但不能把參數當成萬能手段。

如果機械已經卡死，放大速度偏差閾值隻會讓驅動器更晚報警，甚至讓電機長時間堵轉，造成電機過熱、驅動器功率模塊損壞或機械結構變形。

如果 U/V/W 或編碼器接線錯誤，調參數也不能根本解決問題。反而可能因為報警被延遲，引發更嚴重的異常動作。

參數檢查應放在機械和接線確認之後進行。重點關注以下幾類參數：

速度偏差過大檢出閾值；

速度偏差檢出時間；

加速時間和減速時間；

速度環增益；

位置環增益；

轉矩限製；

電子齒輪比；

脈衝輸入方式；

方向信號極性；

電機容量和編碼器相關參數；

正反轉限位輸入功能分配。

在沒有把握的情況下，不建議隨意初始化參數。因為設備原廠可能根據機械結構設置過電子齒輪、限位邏輯、脈衝形式和增益參數，盲目恢複出廠值可能導致設備無法回到原來的控製狀態。

九、如何區分驅動器問題、電機問題和外部問題

判斷伺服故障時，可以按照“外部機械—接線反饋—控製信號—參數—本體硬件”的順序排查。

如果空載正常、帶負載報警，優先考慮機械負載、製動器、導軌、絲杆、皮帶、減速機和設備卡滯。

如果正轉正常、反轉報警，優先考慮反向機械阻力、負限位、反轉禁止信號、方向邏輯和反向加減速衝擊。

如果正反轉都抖動或無力，優先考慮 U/V/W 接線、編碼器線、電機匹配和增益參數。

如果一使能就報警，優先考慮編碼器、電機線、驅動器功率模塊、電機繞組、製動器抱死和參數嚴重錯誤。

如果報警隨機出現，優先考慮接插件鬆動、屏蔽接地不良、編碼器線幹擾、端子虛接、電源波動和機械偶發卡滯。

如果更換驅動器後故障依舊，問題多半不在驅動器本體，而在電機、編碼器、接線、機械或控製信號。

如果更換電機後故障消失，則原電機編碼器、繞組或製動器存在問題的概率較大。

如果更換編碼器線後故障消失，說明原編碼器線或接插件存在隱患。

如果用同一套驅動器和電機在台架上測試正常，裝回設備後報警，說明設備機械和控製邏輯需要重點排查。

十、現場推薦排查流程

針對 K5 伺服 Er24.1、Er16.0，並且無法反轉的故障，可以按照以下流程處理。

第一步，記錄報警狀態。確認報警是在上電時報、使能時報、正轉時報，還是反轉時報。記錄報警出現的時機比單純記錄報警代碼更重要。

第二步，確認機械是否能反向運動。斷電後手動轉動傳動機構，檢查反轉方向是否明顯偏重，是否存在卡點、頂死、異響、刹車未釋放等現象。

第三步，脫開負載空載測試。低速測試電機正反轉。如果空載正常，重點查機械。如果空載仍反轉報警，重點查電氣和參數。

第四步，檢查製動器。帶抱閘電機必須確認刹車真正釋放，不要隻看控製信號是否輸出。

第五步，檢查 U/V/W 和編碼器。確認電機動力線、編碼器線、屏蔽、接插件和軸號對應關係。

第六步，檢查控製端子輸入。重點確認負限位、反轉禁止、急停、伺服使能、方向信號、脈衝信號是否正常。

第七步，檢查參數。確認速度偏差閾值、加減速時間、轉矩限製、方向極性、脈衝形式、電子齒輪和限位功能分配是否合理。

第八步，低速試運行。先空載，再輕載，最後恢複正常負載。每一步都觀察電流、速度反饋、機械動作和報警情況。

第九步，必要時替換驗證。可以用同型號電機、編碼器線、驅動器交叉測試，但交叉測試前必須確認參數和接線匹配，避免擴大故障。

十一、維修中容易犯的錯誤

處理這類故障時，有幾個錯誤很常見。

第一，看到 Er24.1 就直接調大速度偏差閾值。這樣可能掩蓋機械卡滯，造成更嚴重損壞。

第二，看到 Er16.0 就認為驅動器功率模塊壞了。過載多數時候是負載或運動條件導致，不一定是驅動器壞。

第三，不脫開負載就反複試機。機械卡死時反複試機會讓電機和驅動器承受長時間大電流衝擊。

第四，隨意調換 U/V/W。伺服電機不能像普通異步電機一樣隨便換相改變方向。

第五，隻查電機線，不查編碼器線。伺服係統是閉環控製，編碼器反饋異常同樣會導致速度偏差和過載。

第六，隻看限位開關動作，不看驅動器輸入狀態。開關動作正常，不代表驅動器端子收到的信號正常。

第七，盲目恢複出廠參數。恢複出廠值可能會丟失原設備的電子齒輪、限位邏輯、脈衝方式和增益設置。

第八，忽略製動器。帶抱閘電機的製動器不釋放，是伺服過載和速度偏差報警的高發原因。

十二、結論

之山 K5 係列伺服驅動器出現 Er24.1，核心含義是速度偏差過大；同時偶發 Er16.0，說明係統還存在過載風險。對於“無法反轉”這一現場現象，最合理的判斷不是直接認定驅動器損壞，而是優先懷疑反轉方向存在機械阻力、限位禁止、製動器未釋放、負載過大、接線反饋異常或方向邏輯錯誤。

正確處理方法是先分離機械和電氣：脫開負載，低速測試正反轉。如果空載正常，重點處理機械、刹車和限位；如果空載仍然報警，再重點檢查 U/V/W、編碼器線、控製端子、方向信號和參數設置。參數調整隻能作為最後的校正手段，不能用來掩蓋機械卡死或接線錯誤。

伺服係統的故障診斷必須遵循閉環控製邏輯。驅動器報警顯示的是結果，而不是全部原因。Er24.1 表示電機實際運動沒有跟上指令，Er16.0 表示輸出負載已經超過安全範圍。隻有把指令、反饋、電流、機械負載和控製信號放在一起分析，才能快速定位問題，避免反複更換配件，減少設備停機時間，並防止電機、驅動器和機械機構進一步損壞。
