| 稱料機無法歸零、空鬥顯示負數、加20kg砝碼隻顯示19.83kg的故障分析與處理方法 | ||||||||||||||||||||||||
| 發布時間:2026-05-09 11:08:28 | 瀏覽量：148 | ||||||||||||||||||||||||
稱料機無法歸零、空鬥顯示負數、加20kg砝碼隻顯示19.83kg的故障分析與處理方法在粉體、顆粒、塑料、化工、食品、飼料、建材等自動配料係統中，稱料機是整個生產線的核心計量單元。它通常由稱重料鬥、稱重傳感器、稱重變送器或稱重儀表、PLC、觸摸屏、氣動閥門、吸料係統、下料閥、振動器和相關機械結構組成。稱料機一旦出現“不能歸零”“空鬥顯示負數”“加標準砝碼後重量偏小”等問題，就會直接影響配方精度，輕則造成批次誤差，重則導致整批產品比例失控。 本文以一台使用 METTLER TOLEDO 梅特勒-托利多 IND131 稱重模塊 的配方稱料機為例，分析其在現場出現的幾個典型現象：
這些現象看似隻是“差一點重量”，但從稱重係統診斷角度看，它們可以反映出零點、皮重、機械受力、傳感器狀態、量程標定和係統重複性等多個方麵的問題。
一、故障現象的基本判斷現場圖片顯示，觸摸屏上的配方計量監控畫麵曾經顯示稱鬥重量約 -2.05 kg，而控製櫃內的梅特勒-托利多 IND131 稱重模塊本體也顯示約 -2.03 kg。這說明一個重要問題：觸摸屏顯示並不是單獨錯誤，PLC 讀取到的重量值與稱重模塊本體顯示基本一致，稱重模塊與 PLC 或 HMI 之間的通訊大概率是正常的。 如果 HMI 顯示 -2.05 kg，而 IND131 本體顯示 0.00 kg，那麽問題可能在 PLC 程序、通訊數據解析、變量轉換或觸摸屏顯示比例上。但現在兩者一致，說明實際稱重信號本身已經偏到負值，故障重點應放在稱重係統本體和機械結構上。 隨後客戶加了兩個 10 kg 砝碼，顯示約 19.90 kg；再後來加 20 kg 砝碼，IND131 顯示 19.83 kg。這個現象說明稱重模塊、傳感器和信號方向並沒有完全失效。因為加砝碼後重量確實上升到接近 20 kg，說明傳感器有輸出，IND131 能采集重量，PLC/HMI 也能讀到數據。 因此，這類故障不能簡單判斷為“稱重模塊壞了”或“傳感器壞了”。更準確的判斷應該是： 稱重係統可以工作，但存在零點偏移、標定偏差或機械外力幹擾，導致空鬥無法正確歸零，加載後讀數也存在一定誤差。 二、空鬥顯示負數的常見原因稱料機空鬥狀態下顯示負數，尤其是顯示 -2 kg 左右，通常有幾類原因。 1. 曾經帶料清零或帶料去皮這是現場非常常見的原因。 自動配料係統中，操作員有時會在料鬥沒有完全排空、閥門沒有完全關閉、或者料鬥內仍有殘料時執行“清零”或“去皮”。如果當時鬥內實際還有約 2 kg 物料，而係統將這個狀態設定為零點，那麽後續料鬥真正排空時，顯示值就可能變成 -2 kg 左右。 舉例說明： 料鬥實際有 2 kg 料時，操作員誤按清零，係統顯示 0.00 kg；後來料鬥被清空，實際重量減少 2 kg，於是顯示就變成 -2.00 kg。 這種現象並不表示稱重傳感器一定損壞，而是零點基準被錯誤建立了。尤其是在粉料、顆粒料、塑料原料配方係統中，料鬥內部殘料、吸料管殘留、閥門積料都可能讓操作員誤以為空鬥，但實際仍有重量存在。 2. 皮重沒有清除稱重係統中“清零”和“去皮”不是同一個概念。清零通常用於空秤狀態下將小範圍零點偏差歸零；去皮則是將當前重量作為皮重扣除，顯示淨重。 如果係統當前顯示的是淨重 Net，而內部保留了一個皮重值，那麽空鬥顯示負數是很容易出現的。例如係統曾經記錄了 2 kg 皮重，後來實際空鬥時，淨重就可能顯示 -2 kg。 因此，遇到空鬥負數時，不能隻找“清零”按鈕，還要檢查是否存在：

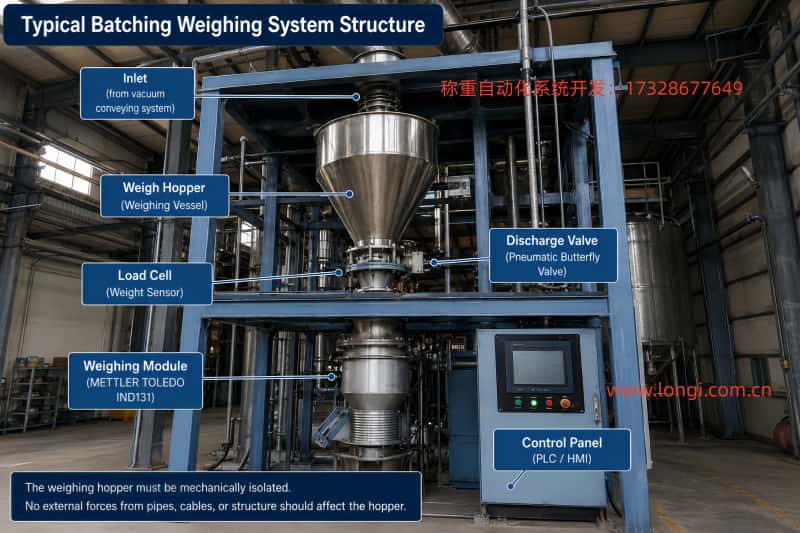

如果隻做 Zero 而沒有清除 Tare，問題可能仍然存在。 3. 料鬥受到外部結構拉扯或頂住稱料鬥必須是一個相對自由的稱重體。理論上，料鬥的重量隻能通過稱重傳感器傳遞到固定機架，不能被氣管、電纜、軟連接、下料閥、吸風管、振動器或周圍支架額外拉住、頂住、托住。 從現場圖片看，該設備屬於典型的粉料或顆粒料配方稱重係統，料鬥周圍存在較多氣管、電纜、吸料管、閥門和機架結構。這類係統非常容易發生機械幹涉。比如：
這些問題產生的力可能並不大，但幾十克到幾百克、甚至幾公斤的偏差都可能出現。特別是空鬥顯示 -2 kg，既可能是錯誤去皮，也可能是料鬥被某根管線輕微向上拉，使傳感器感受到“減重”。 4. 稱重傳感器安裝受力異常稱重傳感器對安裝方式很敏感。傳感器不僅需要承受垂直方向的重量，還要避免側向力、扭矩、衝擊力和安裝麵變形。如果傳感器上下安裝麵不平、螺絲鬆動、限位間隙太小、料鬥偏載嚴重，都會導致零點漂移和回零不良。 很多現場稱料機在長期運行後，傳感器附近會積塵、受潮、腐蝕，機械結構也可能因振動、衝擊、吊裝、拆裝而發生微小變形。此時即使稱重模塊和傳感器電氣部分沒有損壞，也會表現出不能歸零、重複性差、加砝碼誤差大的問題。
|
| 次數 | 空鬥值 | 加20kg後 | 卸載後 |
|---|---|---|---|
| 1 | 0.00 | 19.83 | 0.00 |
| 2 | 0.00 | 19.84 | 0.00 |
| 3 | 0.00 | 19.83 | 0.01 |
| 4 | 0.00 | 19.82 | 0.00 |
| 5 | 0.00 | 19.83 | 0.00 |
如果數據類似上表，說明重複性好，可以標定。若數據波動明顯，則先處理機械或傳感器問題。
重新標定不是萬能手段，隻有在以下條件滿足時才適合做：
空鬥能夠穩定清零；
卸載後能夠穩定回零；
加載同一砝碼重複性好；
砝碼確認為標準重量；
砝碼放置位置正確；
機械結構沒有明顯幹涉；
傳感器接線可靠；
係統沒有運行中的振動、吸料、噴氣幹擾。
如果 20 kg 每次都穩定顯示 19.83 kg，且卸載後回到 0.00 kg，那麽可以判斷為量程係數偏差。此時可以對 IND131 做 Span Calibration，使 20 kg 標準重量顯示為 20.00 kg。
不過，對於正常配料量為 85 kg 的係統，不建議隻用 20 kg 做最終標定。稱重係統標定重量最好盡量接近實際工作範圍。若條件允許，應使用 40 kg、50 kg、60 kg、80 kg等重量進行校驗或標定。隻用 20 kg 校準 85 kg 係統，低段可能準確，高段仍可能存在誤差。
如果現場確實隻有 20 kg 砝碼，可以先用 20 kg 做臨時校正，但校準後必須用實際物料或更大標準重量驗證 50 kg、85 kg附近的稱量準確性。
IND131 常見稱重傳感器端子包括：
+EXC；
-EXC；
+SIG；
-SIG；
+SEN；
-SEN；
屏蔽或接地。
如果是六線製傳感器，Sense 線應正確接入。若是四線製傳感器，通常需要將 +SEN 與 +EXC 短接，將 -SEN 與 -EXC 短接，具體應根據儀表和傳感器說明執行。
接線異常可能導致以下問題：
零點漂移；
顯示跳動；
加載方向相反；
量程不準；
靈敏度不足；
抗幹擾能力差；
回零不穩定。
如果向下壓稱鬥時重量反而變小，重點檢查 +SIG 和 -SIG 是否接反，或者儀表內部方向參數是否被設置反。
如果顯示值跳動大，應檢查屏蔽接地、信號線與動力線是否混走、端子是否氧化鬆動、傳感器電纜是否破損受潮。
如果清零後很快漂移，應檢查傳感器受潮、線纜絕緣、接線盒進水、機械應力釋放等問題。
不能因為顯示負數就直接判定傳感器損壞。真正判斷傳感器損壞，需要結合以下現象：
空鬥清零後短時間內持續漂移；
加載和卸載重複性差；
輕輕觸碰線纜顯示劇烈跳動；
加砝碼後輸出不線性；
卸載後長期不回零；
傳感器外觀變形、裂紋、進水；
傳感器毫伏信號異常；
多隻傳感器係統中某一隻輸出明顯偏離其他傳感器。
如果條件允許，可用萬用表測量傳感器輸出毫伏信號。典型稱重傳感器輸出為 2mV/V 或 3mV/V，滿量程輸出通常隻有十幾到幾十毫伏。空載輸出應在較小範圍內，加載後應平滑變化。若輸出跳變、斷續、無變化或嚴重偏移，則傳感器或線路可能存在故障。
對於多傳感器並聯係統，還應分別檢查每個傳感器的輸出，避免某一隻傳感器受力異常或損壞導致整體稱重偏差。
從本案例的現象看，係統不是完全不能稱重。20 kg 砝碼可以顯示 19.83 kg，說明 IND131、傳感器和信號方向基本正常。但前期空鬥顯示 -2 kg 左右，後期 20 kg 顯示不足，說明係統至少存在以下問題之一：
曾經帶料清零或誤去皮；
皮重沒有正確清除；
稱鬥受氣管、電纜、軟連接、下料閥、吸風管等外力影響；
傳感器安裝受力不良；
標定量程係數偏小；
砝碼放置位置造成偏載誤差；
係統重複性尚未驗證。
當前最合理的處理路線不是馬上更換 IND131，也不是直接更換傳感器，而是：
先確認空鬥和機械自由狀態 → 清除皮重 → 本體清零 → 做重複性測試 → 若重複性良好再做量程標定。
如果重複性測試結果為：空鬥能穩定 0.00 kg，加 20 kg 每次都穩定在 19.83 kg左右，卸掉後又穩定回到 0.00 kg，那麽故障性質基本就是量程標定偏差。
如果加 20 kg 有時 19.90 kg，有時 19.83 kg，或者卸掉砝碼後不能回零，則應優先處理機械幹涉和傳感器受力問題。
對於現場配料係統而言，稱重故障不能隻看單一數值。空鬥值、加載值、卸載回零值、重複性和機械狀態必須一起判斷。隻有先排除機械外力和錯誤皮重，再做標定，才能保證係統長期穩定運行。否則即使臨時把 20 kg 調成 20.00 kg，後續生產中仍可能出現配方偏差、批次不穩定和頻繁無法歸零的問題。
針對類似稱料機無法歸零、顯示負數、加砝碼偏小的情況，可按以下順序處理：
停止自動運行，確認料鬥完全空料；
停止吸料、噴氣、振動和氣缸動作；
檢查稱鬥是否碰到機架、管道、閥門或護板；
檢查氣管、電纜、軟連接是否拉住稱鬥；
清除皮重，確認毛重和淨重狀態；
在 IND131 本體直接執行清零；
使用標準砝碼做 5 次重複性測試；
若重複性差，優先處理機械和傳感器安裝；
若重複性好但固定偏差，執行量程標定；
標定後用接近實際工作量程的重量再次驗證；
若仍然漂移或回零差，再檢查傳感器毫伏信號和接線盒。
稱重係統維修的核心原則是：機械自由是基礎，零點正確是前提，重複性合格後才談標定。
隻有遵循這個順序，才能避免把機械問題誤判為儀表問題，也能避免把錯誤狀態寫入標定參數，造成更複雜的後續故障。
廣東91视频网址入口機電科技有限公司 保留所有版權粵ICP備10022083號
三、20 kg 砝碼顯示 19.83 kg說明什麽
