安川 GA700 變頻器 A1-03 初始化報 iErr“容量設定錯誤”的原因分析與維修處理方法

安川 GA700 係列變頻器在維修、二手設備調試、控製板更換、參數恢複出廠設置過程中，常會遇到一個容易被誤判的問題：操作人員準備通過 A1-03 = 2220 執行 2 線製順控初始化時，操作器沒有順利完成初始化，而是提示 iErr，也就是容量設定錯誤。很多現場人員第一反應是參數輸錯、權限不夠、操作麵板故障，甚至懷疑變頻器軟件損壞。實際上，對於 GA700 這類高性能通用變頻器來說，A1-03=2220 報 iErr 的重點並不在 A1-03 本身，而在變頻器內部的容量識別參數與實際功率單元不匹配。

這個問題在維修行業尤其常見。因為安川變頻器的控製板具有一定通用性，維修時經常會從同係列機器上拆控製板替換，或者把一塊新控製板裝到原來的功率主機上。控製板可以通用，並不代表控製板裝上去以後就一定能自動識別整機容量。GA700 的容量、保護、電流檢測、載波頻率、過載曲線、控製增益等核心參數，都必須與實際變頻器型號對應。一旦控製板內部記錄的容量代碼與功率單元實際容量不一致，執行初始化時就可能觸發容量校驗錯誤，從而出現 iErr。

一、A1-03=2220 的真正含義

在 GA700 參數係統中，A1-03 是初始化參數。常見設定值包括：

1110：根據用戶保存的參數進行初始化。
2220：2 線製順控初始化。
3330：3 線製順控初始化。

其中 A1-03 = 2220 的作用，是將多功能輸入端子 S1、S2 分別恢複為正轉和反轉，並把多數參數恢複為出廠設定。手冊中明確說明，2220 是 2 線製順控初始化，3330 是 3 線製順控初始化；但並不是所有參數都會被初始化，一些基礎機型參數、控製模式、電機代碼、電機額定參數、通信複位選擇、o2-04 等不會被普通初始化清除。

這裏有一個關鍵點：所謂“恢複出廠設定”，不是所有 GA700 都恢複成完全相同的一套數字。不同容量、不同電壓等級、不同輕載/重載設定下，出廠值本來就不同。比如 5.5kW、15kW、22kW、75kW 機器的額定電流、載波頻率、過載能力、保護曲線，不可能采用同一套默認值。因此，變頻器在執行初始化前，必須先知道自己到底是哪一個型號、哪一個容量。

這就是 iErr 的根源。

二、iErr“容量設定錯誤”的本質

iErr 不是普通故障代碼，也不是運行中過流、過壓、欠壓之類的電氣故障。它更接近於參數處理過程中的容量校驗失敗。

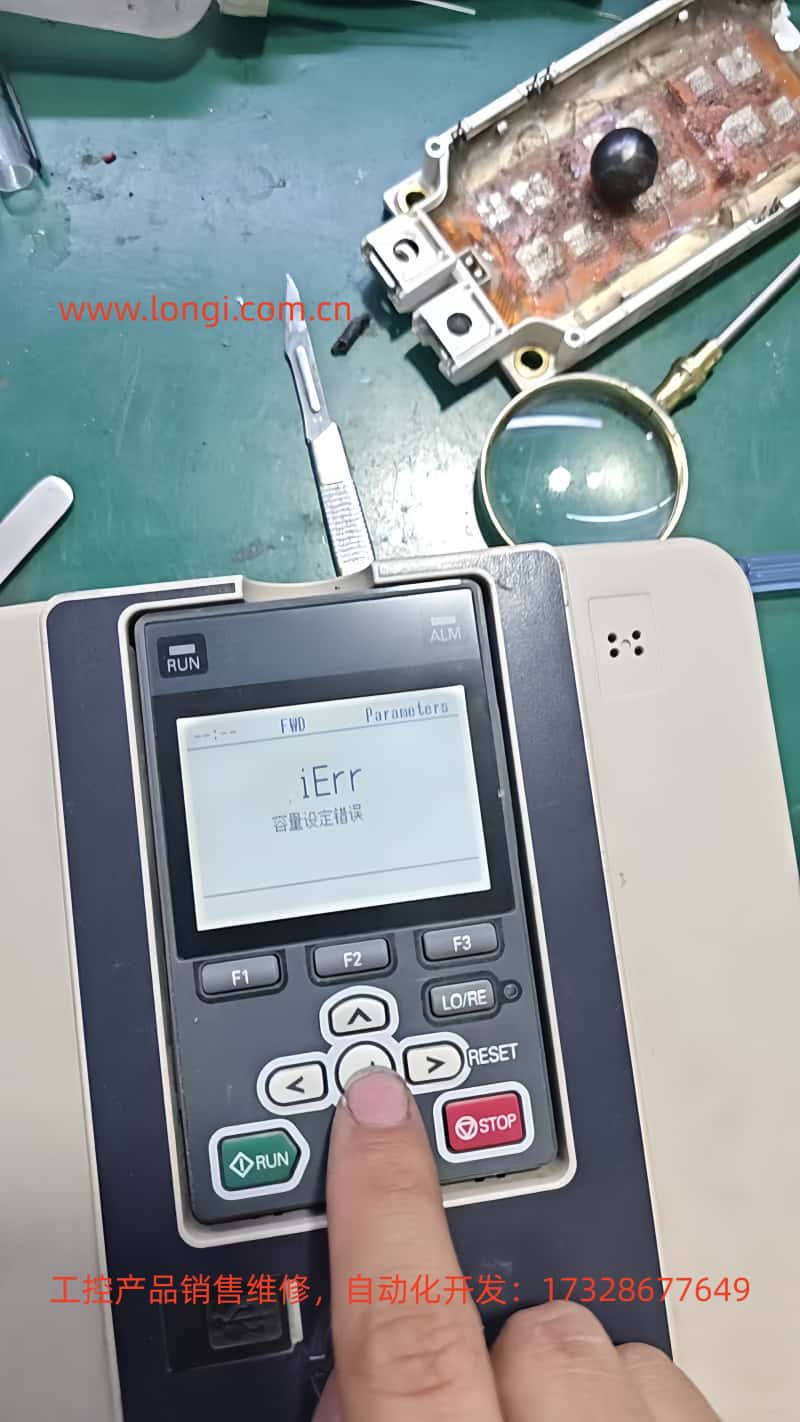

通俗說，就是變頻器在執行初始化時發現：

控製板認為自己是一種容量，
功率板或整機實際容量又像是另一種容量，
或者容量選擇參數沒有正確寫入，
於是係統無法安全生成正確的出廠參數。

這時變頻器不會繼續初始化，而是提示 iErr。這個保護邏輯是合理的，因為如果容量設定錯誤，變頻器可能會使用錯誤的額定電流、錯誤的過載保護、錯誤的模塊溫度保護、錯誤的載波頻率限製，輕則運行性能異常，重則損壞 IGBT、驅動板、電流檢測回路或電機。

GA700 手冊對 o2-04 的說明非常關鍵。o2-04 名稱為變頻器容量選擇，內容是設定變頻器的型號，並且明確指出：更換控製電路板後必須設定該參數。手冊還提示，如果 o2-04 設定錯誤，不隻是性能降低，還可能因為保護功能不能正常動作而導致變頻器損壞。

所以，A1-03 初始化報 iErr 時，真正要檢查的不是 A1-03，而是 o2-04。

三、為什麽更換主板後更容易出現這個問題

很多維修人員知道，安川變頻器的控製板在同係列內往往具有通用性。例如同為 GA700 係列，某些控製板硬件可以安裝到不同功率等級的主機上。這個判斷沒有錯，但容易被理解過頭。

正確理解應該是：

控製板硬件可能通用，但控製板內部的容量參數必須與實際功率單元匹配。

一台 GA700 的完整身份不是隻由控製板決定，也不是隻由功率模塊決定，而是由以下信息共同決定：

1. 整機銘牌型號；

2. 輸入電壓等級；

3. 輸出額定電流；

4. 功率單元規格；

5. 控製板軟件版本；

6. 容量選擇參數 o2-04；

7. 輕載/重載選擇 C6-01；

8. 與容量相關的一批默認參數。

如果更換控製板後沒有正確設置 o2-04，變頻器雖然可能能上電、能顯示、能進入參數菜單，但在執行初始化、自學習、運行試驗或保護判斷時就會暴露問題。A1-03=2220 報 iErr，就是其中最典型的一種表現。

四、o2-04 是解決問題的核心參數

o2-04 是 GA700 的變頻器容量選擇參數。它不是電機功率參數，也不是用戶隨便填一個千瓦數的參數，而是根據變頻器型號尾號對應的一組容量代碼。

手冊中列出了三相 200V 級和三相 400V 級不同型號對應的 o2-04 設定值。例如三相 400V 級中：

這些代碼必須按變頻器銘牌型號確定，不能按現場電機功率隨便猜。比如銘牌是 CIPR-GA70B4031，關鍵尾號是 4031，對應 o2-04 = 9C。如果銘牌是 CIPR-GA70B4060，對應 o2-04 = 9F。如果控製板裏原來保存的是另一台機器的容量代碼，就必須改回實際整機容量。手冊也明確說明，變更 o2-04 時，相關參數的設定值會隨之變更。

這說明 o2-04 不隻是一個顯示型號的參數，而是會影響係統內部參數組的基礎參數。

五、o2-04 設錯會影響哪些內容

很多人認為容量參數隻是顯示功率大小，設錯也許還能運行。這種想法非常危險。

GA700 的出廠設定值會隨 o2-04 和 C6-01 變化。也就是說，容量選擇和輕載/重載選擇會影響一批基礎參數。手冊中提到，A1-03=2220、3330 初始化也不會清除某些基礎參數，其中包括 o2-04 變頻器容量選擇。

容量設定錯誤可能影響以下方麵：

第一，影響額定電流判斷。
變頻器的過載保護、電子熱保護、電流限製都要基於正確的額定電流。如果 15kW 機器被設成 7.5kW，可能頻繁過載報警；如果 7.5kW 機器被設成 15kW，則保護變遲鈍，功率器件可能過熱損壞。

第二，影響載波頻率限製。
不同容量機器允許的載波頻率不同。大功率機器散熱壓力更高，載波頻率設置不當會使 IGBT 發熱明顯增加。

第三，影響電機參數默認值。
初始化後電機額定容量、電機額定電流、V/f 曲線基礎值等都可能依賴容量參數。容量錯了，初始化後的參數也會跟著錯。

第四，影響保護曲線。
過載、過熱、模塊保護、製動保護等邏輯都與容量有關。容量錯位會導致保護提前、滯後或失真。

第五，影響控製性能。
矢量控製、電流環、速度環、轉矩響應等都需要合理的容量基礎。如果容量不匹配，即使變頻器能運行，也可能出現低頻力矩差、振動、過流、加速失敗、速度不穩等問題。

所以處理 iErr 時，不能隻追求讓 A1-03=2220 能通過，更要保證容量代碼確實對應實際機器。

六、現場正確處理流程

遇到 A1-03=2220 報 iErr，建議按以下步驟處理。

1. 停止反複初始化

不要連續反複設置 A1-03=2220。如果容量參數不對，重複操作不會解決問題，反而容易誤導判斷。此時應該先退出初始化，進入容量確認流程。

2. 查看整機銘牌

找到變頻器側麵的完整銘牌，重點記錄：

1. 完整型號；

2. 輸入電壓等級；

3. 輸出額定電流；

4. 額定功率；

5. 生產批次；

6. 是否為特殊版本。

例如看到型號：

CIPR-GA70B4031xxxx

其中 4031 就是查 o2-04 的關鍵。

如果銘牌缺失，則要根據功率模塊、電流傳感器、整流模塊、IGBT 模塊、散熱結構、端子規格、原始采購記錄等綜合判斷容量，但這種情況下風險會明顯增加。

3. 設置參數訪問等級

先確認 A1-01 參數訪問級是否足夠。一般應設置為：

A1-01 = 2

這樣可以進入高級參數範圍。若訪問等級過低，部分參數可能看不到或無法修改。

4. 檢查當前 o2-04

進入 o2-04，查看當前值是否與銘牌尾號對應。

例如：

銘牌為 GA70B4018，應對應 o2-04 = 99；
銘牌為 GA70B4023，應對應 o2-04 = 9A；
銘牌為 GA70B4031，應對應 o2-04 = 9C；
銘牌為 GA70B4038，應對應 o2-04 = 9D；
銘牌為 GA70B4060，應對應 o2-04 = 9F。

如果當前值明顯不一致，基本可以確定問題方向。

5. 正確設定 o2-04

按照銘牌型號對應表設定 o2-04。設定後不要馬上進行複雜運行測試，建議先斷電，等待 CHARGE 指示燈完全熄滅，確認直流母線電壓下降到安全範圍，再重新上電。

斷電重啟的意義在於讓控製板重新載入容量相關參數，使容量參數、內部保護參數和初始化邏輯重新同步。

6. 再執行 A1-03=2220

重新上電後，再執行：

A1-03 = 2220

如果容量問題已經解決，初始化通常可以順利完成。

完成後還要重新確認：

1. A1-02 控製模式；

2. C6-01 輕載/重載選擇；

3. 電機額定電壓；

4. 電機額定電流；

5. 電機額定頻率；

6. 電機額定轉速；

7. 運行指令來源；

8. 頻率指令來源；

9. 加減速時間；

10. 端子功能。

不要以為初始化完成就可以直接帶負載運行。初始化隻是把參數恢複到某種默認狀態，現場應用參數仍然需要重新設定。

七、如果設對 o2-04 後仍然報 iErr

如果銘牌型號與 o2-04 已經確認一致，但 A1-03=2220 仍然報 iErr，就要繼續深入檢查。

1. 控製板與功率板硬件版本不匹配

雖然控製板有通用性，但不是所有版本都能跨容量、跨電壓等級、跨硬件版本使用。如果控製板來自不同電壓等級或不同硬件版本，可能會產生兼容問題。

例如 200V 級控製板、400V 級控製板、大容量機型控製板、小容量機型控製板，外觀相似不代表完全通用。軟件版本、板號、通信識別方式、功率單元接口都可能存在差異。

2. 功率板識別回路異常

部分機器會通過功率板、驅動板或內部識別電路向控製板提供容量相關信息。如果這部分電路異常，控製板可能無法正確識別功率單元，從而導致容量校驗失敗。

應檢查：

1. 控製板與驅動板之間的排線；

2. 插座是否氧化；

3. 針腳是否彎曲；

4. 排線是否插反或接觸不良；

5. 驅動板低壓電源是否正常；

6. 功率板識別電阻或識別電路是否損壞。

3. EEPROM 或參數存儲區異常

如果變頻器曾經進水、雷擊、控製電源異常、維修寫入失敗，可能導致 EEPROM 數據異常。手冊通信錯誤說明中也提到，當出現 EEPROM 數據相關控製回路不良時，可寫入的參數範圍會受到限製，其中包括 A1-03 和 o2-04 等少數基礎參數。

這類情況下，單純麵板操作未必能修複，需要使用工程軟件、專用工具或更換控製板處理。

4. 主板來源不明

二手設備市場上常見“拚裝機”：外殼銘牌、功率模塊、控製板、操作器可能來自不同機器。這樣的機器上電顯示正常，不代表內部身份一致。維修時必須以實際功率單元為準，而不是隻看外殼銘牌或操作器顯示。

5. 容量代碼填錯

o2-04 的值不是十進製連續數字，而是十六進製形式的代碼，如 9A、9C、9F、A1 等。現場人員如果把 9A 看成普通數字，或者把型號尾號誤填到參數裏，就會繼續出錯。

八、實際維修中的判斷案例

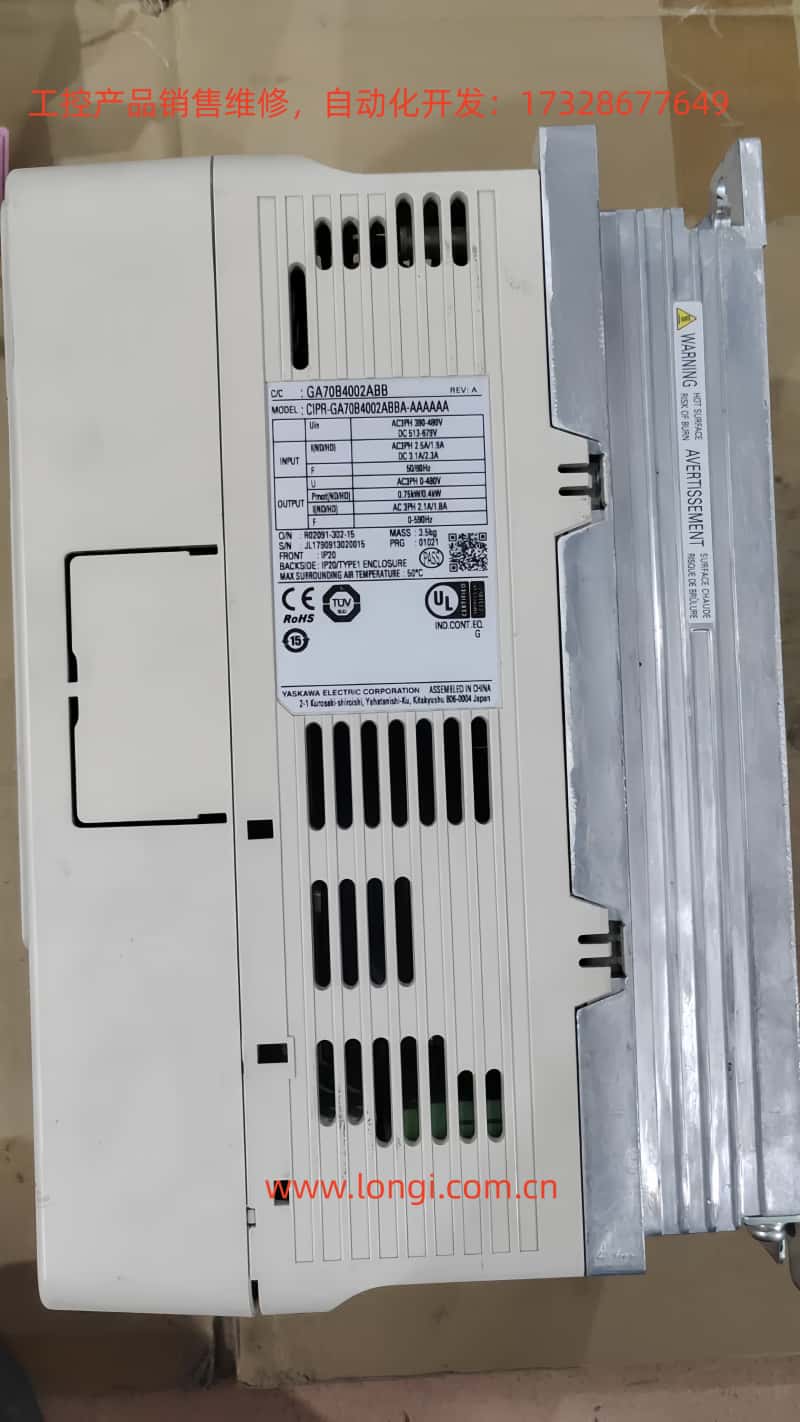

假設一台 GA700 銘牌為：

CIPR-GA70B4031

這表示它屬於 400V 級，型號容量尾號為 4031。查表可知，o2-04 應設為 9C。

如果維修人員換了一塊來自 GA70B4060 的控製板，原控製板中可能保存 o2-04 = 9F。機器裝上後能開機，麵板也能進入菜單，但執行 A1-03=2220 時出現 iErr。此時不是初始化命令錯誤，而是控製板容量仍停留在 4060，而實際功率單元是 4031。正確處理就是把 o2-04 改成 9C，斷電重啟，再執行初始化。

再比如一台機器外殼銘牌為 GA70B4018，但內部功率板實際是後期更換過的 4023 容量。此時如果按外殼銘牌填 99，仍可能不匹配。遇到這種情況，需要進一步核實功率模塊、電流傳感器、端子規格、散熱器尺寸和板號，確認到底以哪個實際硬件為準。

九、維修現場要避免的幾個錯誤做法

第一，不要盲目把 o2-04 改成更大容量。
有些人以為設大一點不容易過載，這是嚴重錯誤。容量設大後，保護閾值可能超過實際功率器件承受能力，可能導致模塊燒毀。

第二，不要隻看電機功率設 o2-04。
o2-04 對應的是變頻器自身容量，不是現場電機容量。現場 15kW 變頻器可以帶 11kW 電機，但 o2-04 仍然應按 15kW 變頻器型號設定。

第三，不要以為初始化能修複容量錯亂。
A1-03=2220 的初始化依賴正確容量基礎。容量參數錯時，初始化本身就可能失敗。

第四，不要忽視斷電重啟。
容量參數變更後，建議徹底斷電再上電，讓內部參數重新載入。

第五，不要忽視 C6-01。
C6-01 是輕載/重載選擇，會影響額定輸出電流和過載能力。容量代碼正確後，還要根據應用場合選擇輕載或重載，否則初始化後的默認值仍可能不適合現場。

十、維修後的試運行步驟

容量設定和初始化完成後，不能馬上帶重載運行。正確試運行應分層進行。

1. 空載上電檢查

確認無故障報警，操作器顯示正常，風扇動作正常，直流母線電壓正常，繼電器吸合聲音正常，無異常氣味和異響。

2. 參數基礎檢查

確認以下參數：

A1-02 控製模式；
b1-01 頻率指令來源；
b1-02 運行指令來源；
C1-01 加速時間；
C1-02 減速時間；
E1-01 輸入電壓設定；
E1-04 最高輸出頻率；
E2-01 電機額定電流；
C6-01 輕載/重載選擇。

3. 空載運行測試

先不帶機械負載，低頻運行，如 5Hz、10Hz、20Hz，觀察輸出電流是否平衡，電機轉向是否正確，變頻器是否有異常報警。

4. 逐步加載

確認空載正常後，再帶輕載運行。觀察加速過程、穩速電流、減速過程和溫升。不要一次性滿載啟動。

5. 必要時做自學習

對於矢量控製或高性能控製場合，應根據電機銘牌重新輸入電機參數，並執行適合現場條件的自學習。電機參數不準時，即使容量參數正確，也可能出現低速力矩不足、過流、振動、轉速不穩等問題。

十一、給客戶解釋時可以怎麽說

麵對客戶時，不建議簡單說“參數錯了”。更專業的說法是：

這台安川 GA700 變頻器在執行 A1-03=2220 初始化時出現 iErr，屬於容量設定錯誤。原因通常不是操作麵板故障，也不是初始化命令錯誤，而是控製板內部的容量選擇參數與實際功率單元不一致。GA700 的控製板雖然具有一定通用性，但更換控製板後必須重新設定 o2-04 變頻器容量選擇，使控製板識別的型號與實際整機容量一致。容量參數不正確時，變頻器無法安全生成對應容量的出廠參數，因此會拒絕初始化並提示 iErr。處理時應先核對銘牌型號，按型號尾號設定正確的 o2-04，斷電重啟後再執行 A1-03=2220 初始化，並重新檢查電機參數和輕載/重載選擇。

這個解釋既符合技術邏輯，也能讓客戶理解為什麽不能簡單恢複出廠設置。

十二、結論

安川 GA700 設置 A1-03=2220 時出現 iErr“容量設定錯誤”，最核心的檢查點是 o2-04 變頻器容量選擇。GA700 控製板可以有一定通用性，但更換控製板後必須讓控製板容量代碼與實際功率單元匹配。A1-03=2220 不是萬能恢複命令，它依賴正確的容量基礎參數。如果 o2-04 錯誤，初始化過程會因為無法確定正確容量出廠值而失敗。

正確維修思路是：

先查銘牌型號，
再查 o2-04 對應值，
設對容量代碼，
斷電重啟，
再執行 A1-03=2220，
最後重新設定控製方式、電機參數、輕載/重載選擇並試運行。

這個問題表麵上是初始化失敗，實質上是控製板與功率單元身份匹配問題。對於二手 GA700、維修換板機、拚裝機、容量不明機器，這一點尤其重要。隻要把 o2-04 這個核心參數理清，iErr 容量設定錯誤通常就能找到明確方向。
