匯川SV630P伺服驅動器 Er.740 故障深度解析與工程化處理指南

一、引言：為什麽Er.740是現場高頻且容易誤判的故障

在匯川SV630P係列伺服係統的現場應用中，Er.740屬於典型“信號類+係統狀態類”的複合型故障。該類故障並非簡單的硬件損壞提示，而是編碼器信號鏈路完整性、供電狀態、機械運行條件以及電磁環境共同作用的結果。

很多現場工程師在遇到Er.740時，容易誤判為“編碼器壞了”，直接更換電機或編碼器，但實際統計來看：

• 超過60%的Er.740問題源於接線或幹擾

• 約25%源於上電時序或運動狀態不符合規範

• 真正硬件損壞比例反而較低（<15%）

因此，必須用係統工程思維來分析，而不是單點替換。

二、Er.740故障定義與本質

根據SV630P官方手冊說明：

Er.740：編碼器幹擾
本質：編碼器反饋信號異常，導致電角度計算偏差過大

從控製原理上講：

伺服驅動器通過編碼器獲取：

• 位置（Position）

• 速度（Speed）

• 電角度（Electrical Angle）

一旦信號異常：

• FOC（磁場定向控製）失效

• 電流環與速度環解耦失敗

• 驅動器立即保護停機

因此Er.740本質是閉環控製失效保護。

三、結合你現場圖片的關鍵現象分析

從你提供的現場圖片可以提取幾個關鍵信息：

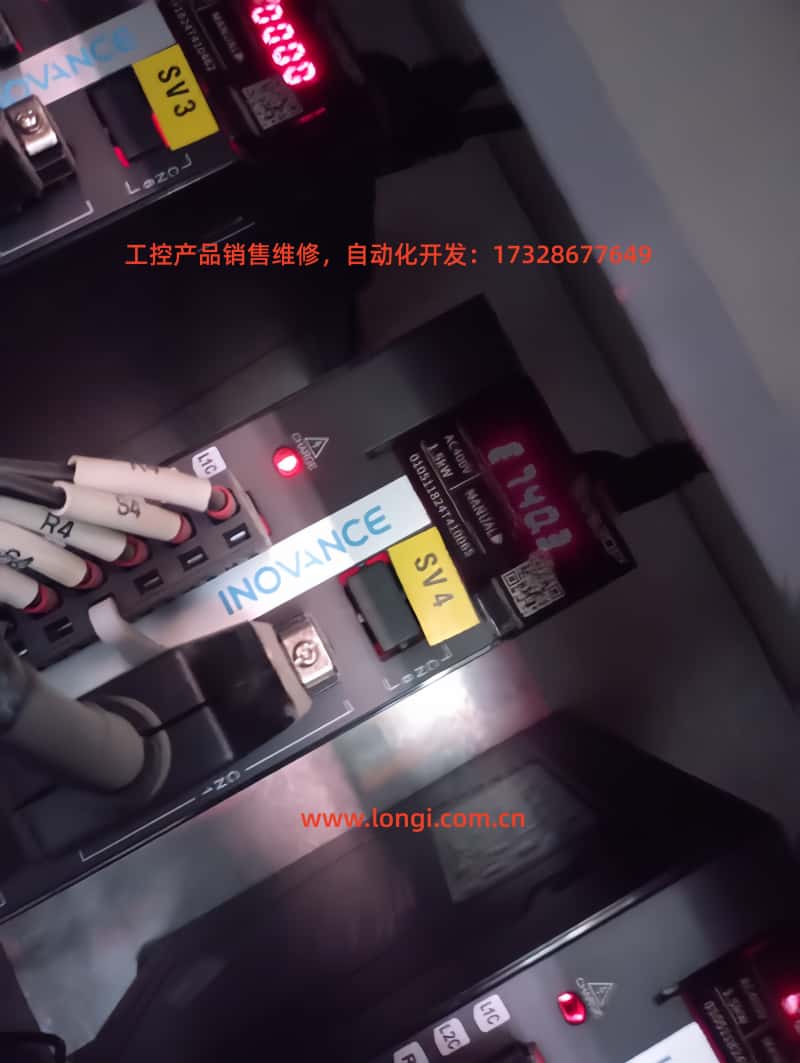

1）設備狀態

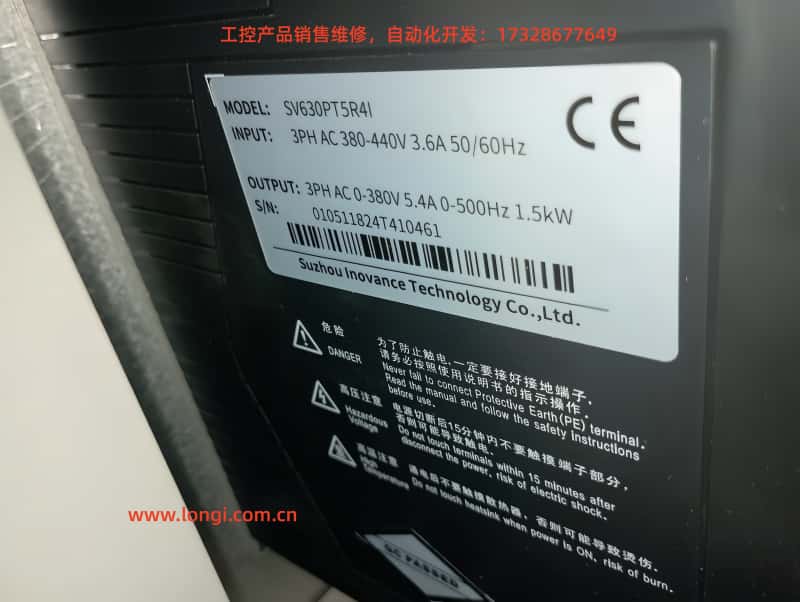

• INOVANCE SV630P係列伺服

• LED顯示正常但存在報警

• 多軸係統（SV3 / SV4等編號）

2）編碼器類型（推斷）

結合手冊描述：

• 使用絕對值編碼器（帶電池）

• 存在“待機狀態（Standby）”機製

3）關鍵提示（你提供的英文說明）

核心點非常重要：

上電後約5秒編碼器才開始通信
上電瞬間電機轉速必須 ≤10 rpm
否則可能觸發Er.740

這個信息非常關鍵，說明：

  Er.740不僅是硬件問題，還可能是“上電運動條件違規”

四、Er.740故障的六大典型原因

1. 編碼器接線錯誤（最高頻）

表現：

• 上電立即報警

• 偶發或持續

常見問題：

• CN2接口插錯

• 編碼器A/B/Z或串行線錯位

• 電源線與信號線混接

2. 編碼器線纜鬆動/接觸不良

現場特征：

• 運行一段時間後報警

• 振動時更容易出現

本質：

• 信號斷續 → 數據幀錯誤 → 驅動誤判

3. 強電幹擾（EMI問題）

典型環境：

• 伺服電纜與動力線同管

• 未屏蔽或屏蔽接地不良

• 高頻設備（變頻器/焊機）附近

影響機製：

• 編碼器信號通常為低壓差分信號

• 極易受共模幹擾

4. 上電時電機在運動（非常關鍵）

這是很多工程師忽略的點：

若出現：

• 上電時負載帶動電機轉動

• 慣性係統未鎖止

• 有外力拖動

則會導致：

• 編碼器尚未初始化

• 角度數據異常跳變

• 觸發Er.740

5. 編碼器電池異常（絕對值係統）

表現：

• 偶發報警

• 斷電後再上電更容易出問題

原因：

• 電池電壓低

• 多圈數據丟失

• 初始化失敗

6. 編碼器或接口硬件損壞

較少見，但必須考慮：

• 編碼器芯片損壞

• 驅動器CN2接口故障

• 光電/磁編碼器內部異常

五、工程化排查流程（強烈建議按此順序）

步驟1：靜態檢查（最優先）

• 檢查編碼器插頭是否鬆動

• 檢查屏蔽層是否接地

• 檢查線纜是否破損

   這是最容易解決的情況

步驟2：接線規範確認

必須滿足：

• 動力線與信號線分開走線（≥30cm）

• 屏蔽層單端接地

• 不共管、不捆綁

步驟3：上電行為驗證（關鍵）

檢查：

• 上電時電機是否靜止

• 是否有外力拖動

• 是否有慣性負載回轉

解決方法：

• 加機械抱閘

• 上電前鎖軸

• 調整控製邏輯

步驟4：電池檢查（絕對值編碼器）

• 測量電池電壓（通常3.6V）

• 低於閾值必須更換

• 更換後重新上電初始化

步驟5：幹擾驗證

方法：

• 臨時分離線纜

• 加磁環/濾波器

• 觀察是否消失

步驟6：替換法（最終確認）

依次替換：

1. 編碼器線

2. 電機

3. 驅動器

逐級定位

六、針對Er.740的優化設計建議（避免再次發生）

1. 線纜設計

• 使用雙絞屏蔽編碼器線

• 獨立布線通道

• 接地必須可靠

2. 係統上電策略

建議邏輯：

• 上電 → 延時 → 伺服使能

• 禁止上電瞬間運動

3. 機械結構優化

• 高慣量係統必須有製動裝置

• 防止自由滑動

4. 抗幹擾設計

• 增加EMC濾波器

• 使用磁環

• 接地係統優化

5. 定期維護

• 檢查編碼器插頭

• 更換電池（2~3年周期）

• 檢查接線緊固

七、典型案例總結（工程經驗）

案例1：上電瞬間報警

原因：

• 傳送帶慣性滑動

解決：

• 增加電機製動

案例2：運行1小時後報警

原因：

• 編碼器插頭鬆動

解決：

• 重新壓接

案例3：隨機報警

原因：

• 編碼器線與動力線同管

解決：

• 分離布線

案例4：斷電後頻繁報警

原因：

• 編碼器電池電壓低

解決：

• 更換電池

八、結論

Er.740並不是單一“編碼器壞”的問題，而是一個典型的係統級故障，其本質是：

編碼器信號完整性 + 上電狀態控製 + 電磁環境 三者失衡

正確處理該故障的核心在於：

• 優先排查接線與幹擾（80%問題來源）

• 嚴格控製上電行為（關鍵易忽略點）

• 最後才考慮硬件更換

對於工程應用而言，隻要按照規範布線、控製上電條件並做好抗幹擾設計，Er.740是完全可以長期避免的。
