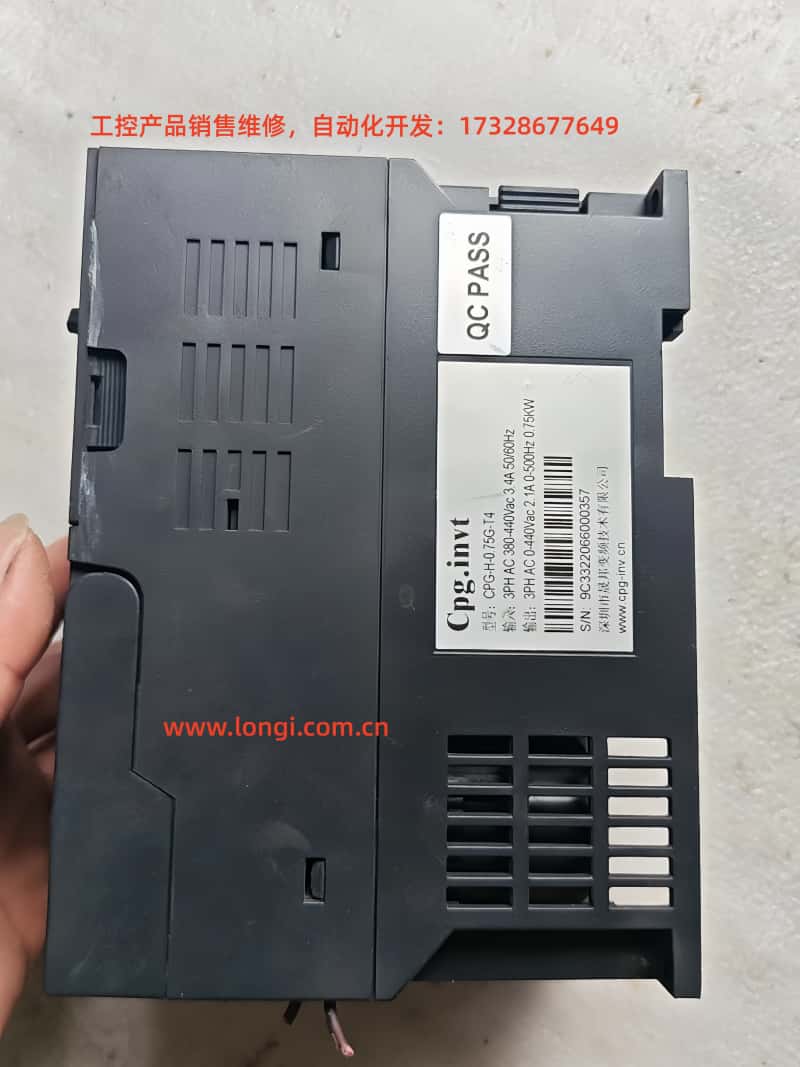

晟幫（Cpg.invt）變頻器 E04“恒速過電流”故障深度解析與係統化處理指南

一、故障背景與定義

在工業現場使用晟幫（Cpg.invt）係列變頻器過程中，E04 是一個較為典型但同時具有多種潛在原因的故障代碼。從你提供的信息可知：

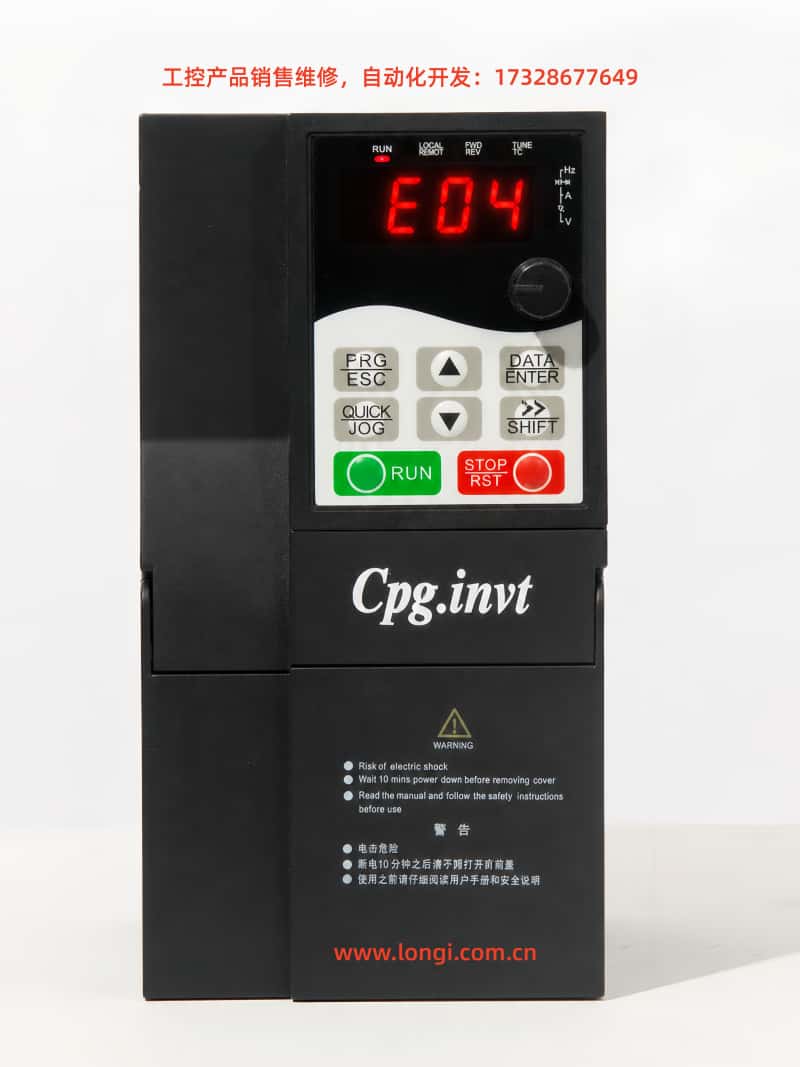

E04 = 恒速過電流

這一類故障屬於運行狀態（非加減速過程）中的電流異常保護，其本質是變頻器檢測到輸出電流超過設定閾值，從而觸發保護停機。

結合手冊內容（參數及控製邏輯結構）可以確認，該類變頻器采用典型矢量/ V/F 控製架構，電流檢測與保護屬於核心閉環控製的一部分 。

二、E04 故障的本質機理

1. 電流檢測邏輯

變頻器內部通過以下路徑監測電流：

• 霍爾電流傳感器 / 分流電阻

• ADC采樣 → DSP/MCU計算

• 與設定閾值（通常為額定電流150%~200%）比較

當滿足條件：

輸出頻率穩定（非加速/減速） + 電流超過閾值持續時間

→ 觸發 E04 恒速過流保護

2. 與其他過流故障的區別

  E04 的關鍵點：
係統已經穩定運行，但負載或電氣條件異常導致電流突增

三、E04 故障常見原因（工程級分類）

1. 機械負載問題（最常見）

典型場景：

• 軸承卡滯

• 負載突然加重

• 傳動機構卡死

• 泵類堵塞 / 閥門關閉

• 輸送帶卡料

特征：

• 啟動正常 → 運行一段時間後跳 E04

• 電流逐漸升高

2. 電機問題

• 繞組局部短路

• 絕緣下降（尤其潮濕環境）

• 電機軸承卡死

• 電機與負載不匹配

 判斷方法：

• 空載運行是否正常

• 三相電阻是否平衡

3. 輸出側短路或接地

• 電纜破皮接地

• 接線鬆動打火

• U/V/W對地泄漏

  特征：

• 一運行即跳

• 或隨機跳

4. 參數設置錯誤（非常關鍵）

根據手冊參數區（F3組電機參數） ：

關鍵參數：

• F3-02 電機額定電流

• F3-01 電機額定電壓

• F3-03 電機額定頻率

• F0-00 控製方式（V/F或矢量）

錯誤設置後果：

• 保護閾值計算錯誤

• 電流估算偏差

• 誤報E04

5. 加減速時間過短（隱性原因）

參數：

• F0-13 加速時間

• F0-14 減速時間

若設定過小：

→ 電機負載慣性大
→ 實際進入“準恒速狀態”仍產生衝擊電流
→ 被判定為 E04

6. 電網問題

• 電壓波動

• 缺相

• 諧波幹擾

  特征：

• 多台設備同時異常

• 電流無規律波動

7. 變頻器硬件故障

• IGBT局部損壞

• 電流檢測電路異常

• 驅動板故障

  特征：

• 更換電機/負載仍報錯

• 空載也可能報錯

四、標準化排查流程（實戰工程步驟）

Step 1：確認故障觸發條件

• 是啟動瞬間？ → 不是E04

• 是運行穩定後？ → 確認E04

Step 2：斷開負載測試

操作：

• 斷開電機負載（機械）

• 空載運行

結果判斷：

Step 3：檢測電機

• 測三相電阻是否平衡

• 兆歐表測絕緣

• 更換備用電機測試

Step 4：檢查輸出側

• 電纜絕緣

• 接線端子（U/V/W）

• 是否對地漏電

Step 5：核對參數（關鍵）

重點檢查：

• F3-02 電機額定電流是否正確

• 控製模式是否匹配（F0-00）

• 是否做過自學習（F3-10）

建議：

直接恢複出廠參數 → 重新設定 → 再測試

Step 6：優化加減速

建議：

• 加速時間 ≥ 10s（重載）

• 減速時間適當增加

Step 7：監控運行電流

通過麵板觀察：

• A指示燈（電流）

• 是否接近額定值

Step 8：判斷驅動器硬件

若以上全部正常：

→ 高概率：

• IGBT異常

• 電流采樣電路損壞

五、工程經驗總結（關鍵結論）

1. 80%以上E04來自機械負載問題

2. 參數錯誤是第二大原因

3. 輸出側接地是隱蔽高頻問題

4. 硬件損壞通常伴隨異常噪音或多故障

六、預防措施（工程優化建議）

1. 參數規範化

• 嚴格按照銘牌輸入電機參數

• 必做自學習（F3-10）

2. 加減速優化

• 重載設備必須延長加速時間

• 避免衝擊電流

3. 定期維護

• 檢查電纜絕緣

• 檢查軸承與負載

4. 電網質量改善

• 加裝濾波器

• 使用穩壓設備

七、結論

E04“恒速過電流”本質不是簡單的“電流大”，而是：

係統在穩定運行狀態下，負載或電氣異常導致電流超出控製能力

因此解決該問題的核心思路不是簡單複位，而是：

從“機械 → 電機 → 參數 → 電氣 → 驅動器”逐層排查
