西門子LDS 6氨逃逸分析儀讀數異常、透過率失真與故障跳變的診斷邏輯：一次由“懷疑板卡損壞”到“確認光路汙染”的完整分析
在工業煙氣在線分析係統中，氨逃逸監測往往被認為是一個“參數型”問題：數值偏大了，先看校準；報警了，先看接線；讀數不歸零了，先懷疑主板或模擬量輸出。但是對於基於激光吸收原理工作的西門子 LDS 6 激光氣體分析儀來說，這種思路經常會把維修工作帶進彎路。因為這類設備的本質不是傳統意義上的“采樣分析儀”，而是高度依賴光學鏈路、參考鏈路、激光驅動、檢測通道和算法狀態共同工作的原位分析係統。一旦光路被汙染、接頭耦合惡化或鏡頭表麵附著物增多，儀表顯示出來的現象可能非常“像板卡壞了”，但最終根因往往並不在電子板本身。
本文圍繞一台西門子 LDS 6 氨逃逸分析儀中央單元的實際故障排查過程展開，對“讀數偏大”“斷光纖後讀數仍在”“透過率異常”“狀態欄反複報碼”“菜單診斷值異常跳變”等典型現象進行技術拆解，最終落腳到一個非常具有代表性的結論：故障根因並非主控板、采集運算板或模擬量輸出電路硬損壞，而是光路接頭、鏡頭或相關光學界麵汙染，清潔後設備恢複正常。
這類案例對維修人員、儀表工程師和過程分析技術人員都有參考價值，因為它揭示了一個非常關鍵的事實：LDS 6 這類激光分析儀的故障診斷，必須把“光學鏈路優先級”放在足夠靠前的位置，否則很容易在板卡代換、參數懷疑、輸出邏輯判斷中浪費大量時間。
一、LDS 6 氨逃逸分析儀的故障為什麽容易被誤判
很多現場人員在麵對 LDS 6 讀數異常時，最先想到的是兩類原因：
第一類是軟件或參數問題。比如量程設置錯誤、補償參數異常、輸出鎖定、功能控製狀態未釋放等。
第二類是硬件板卡問題。比如采集運算板異常、顯示值凍結、模擬量強製輸出、主板程序跑飛等。
這兩類懷疑不能說完全錯誤，但它們存在一個共同前提：默認光學鏈路仍然基本正常。隻要這個前提不成立，後續看到的很多“電子故障現象”其實都隻是光學問題的二次表現。
LDS 6 的測量結果並不是單純由一塊 A/D 板采樣後算出來那麽簡單。它依賴激光源、參考通道、監測通道、現場測量光路、接收通道、信號處理鏈以及狀態邏輯共同完成。如果中間任何一個光學環節耦合劣化，儀表就可能出現下列表現：
主測量值偏大、偏低或歸零異常。
Diagnostics 頁麵中的 Absolute Transmission、Relative Transmission 明顯失真。

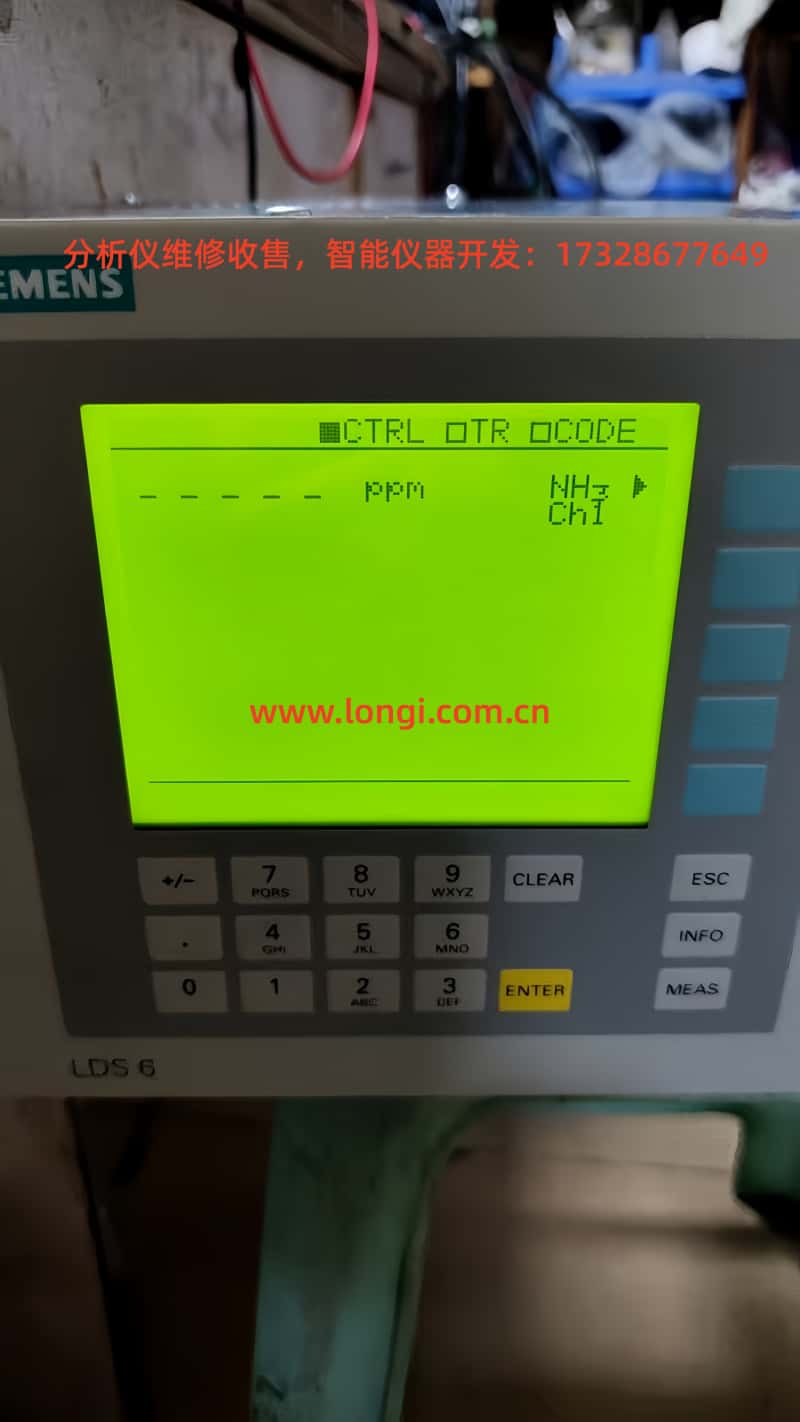

狀態欄在 FAULT、Maintenance Request、CTRL、TR 等狀態間跳變。

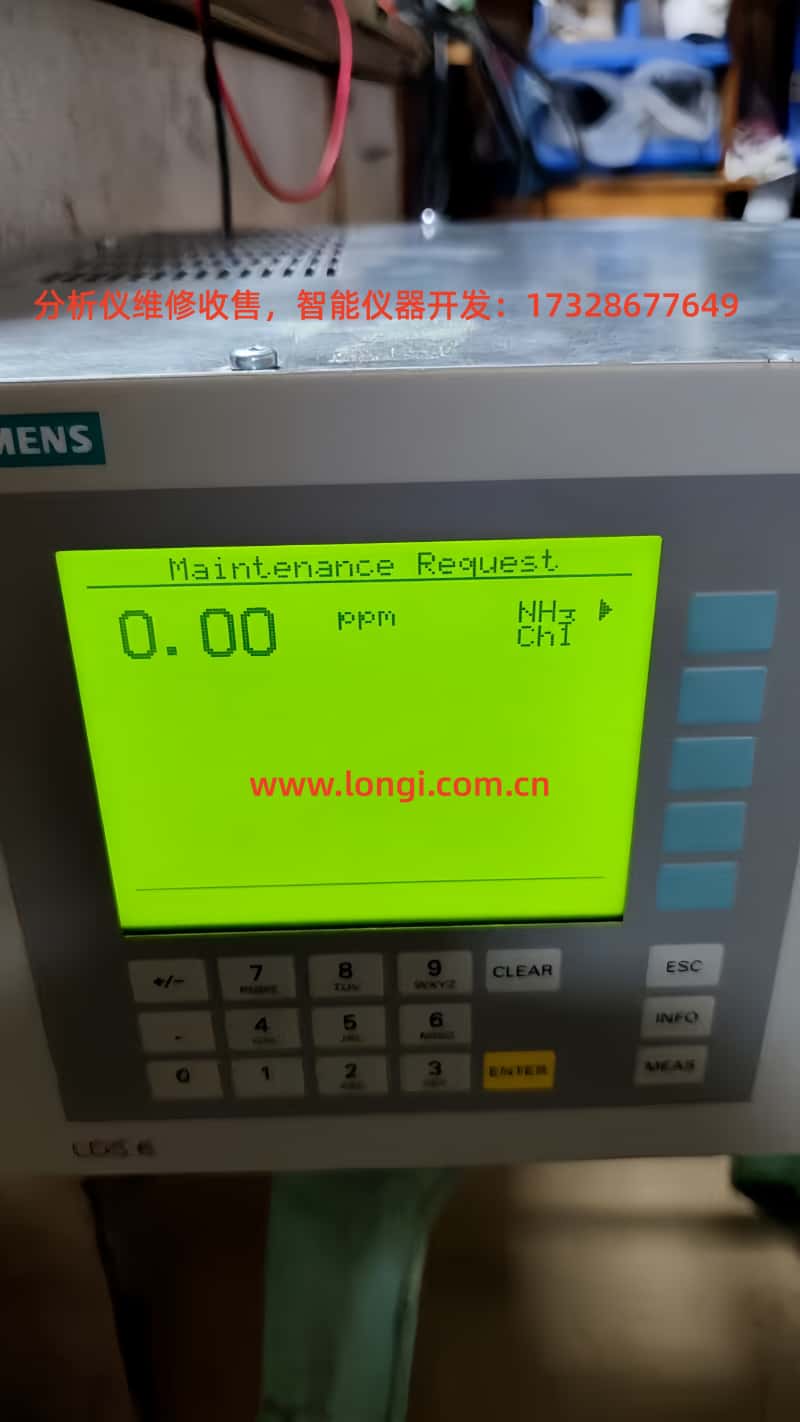

主界麵有時顯示 0.00 ppm，有時顯示橫杠，有時又保留某個看似“還在變化”的值。
曆史記錄中既可能出現 Transmission Limit，也可能伴隨 Optomodule Fault 或溫度補償相關維護請求。

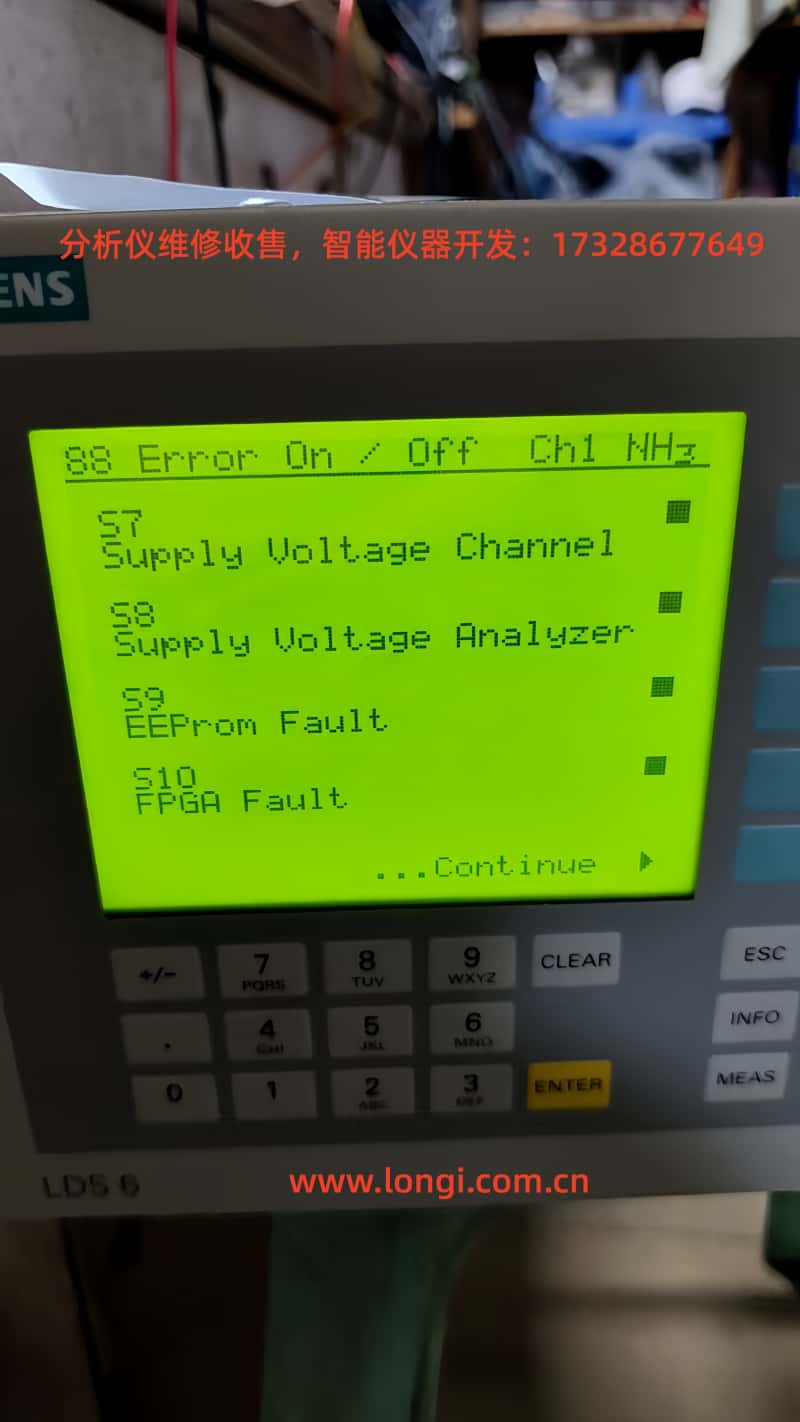

這些現象一旦疊加在一起，就很容易讓維修人員把矛頭直接指向主控板、接口板、激光驅動板甚至 EEPROM、FPGA 等複雜模塊。但實際上，汙染型光路故障恰恰最容易製造這種“像板壞了”的假象。
二、故障現象表麵看像板卡問題，實質卻指向光路
本次故障中，現場最初給出的描述是：在絕對透光率和相對透光率都“正常”的工況下，分析儀表顯示值偏大；按照廠家原有判斷方法，光纖或光路斷開後，本應無信號、報警、超量程或歸零，但現場觀察到斷光纖後讀數仍在，因此懷疑分析儀表本體故障，進一步懷疑采集運算板卡異常，或者顯示值被鎖定、模擬量被強製輸出。
如果隻看這段描述，確實很容易朝電子板或邏輯鎖值方向去推。因為“斷了還顯示”“數值不掉”“濃度偏大”這些語言非常像采樣凍結、顯示緩存或輸出鎖定問題。
但是隨著排查深入，事情開始出現不一致：
一方麵，設備到機後，在無完整現場光路條件下，Diagnostics 頁麵顯示 Absolute Transmission 和 Relative Transmission 非常低，接近無有效光學信號狀態。

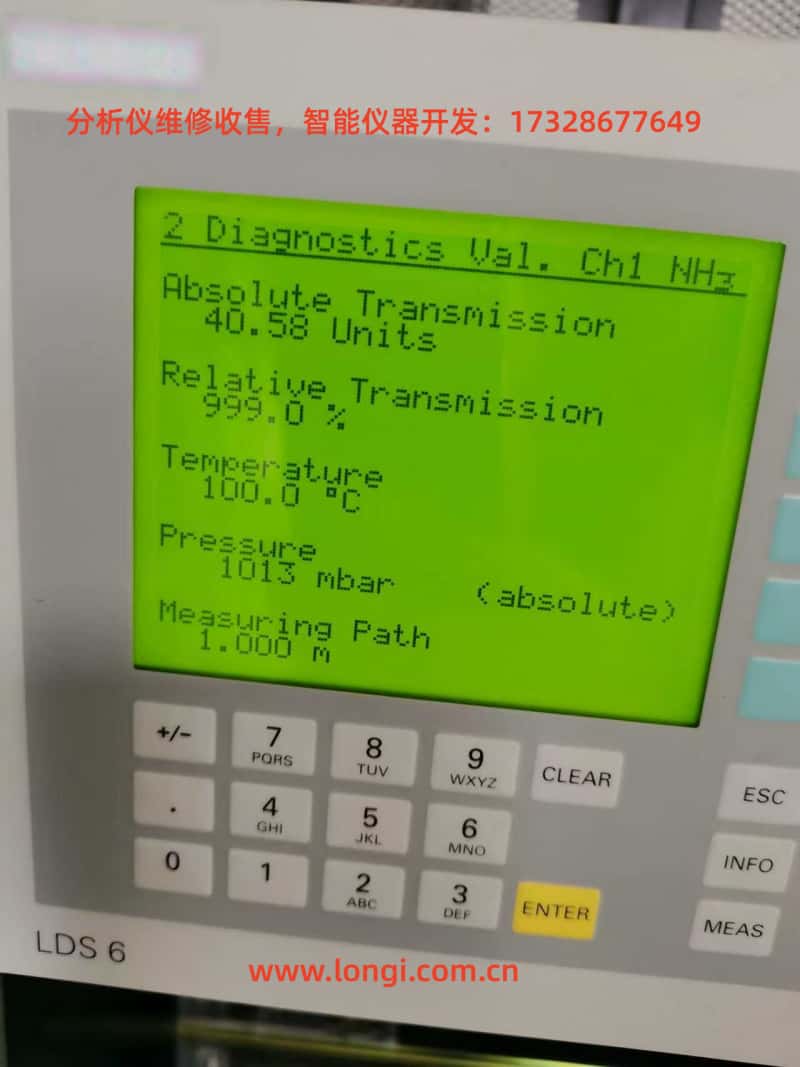

另一方麵，客戶又提供了之前在現場拍下的曆史照片，顯示 Absolute Transmission 很高，而 Relative Transmission 甚至衝到 999.0%。這說明設備並非一直停留在“簡單無光”的狀態，而是曾經出現過“透過率異常上衝或跑飛”的另一種故障形態。
這兩個現象表麵上矛盾，實際卻指向同一個核心問題：光路狀態不穩定，且光學耦合已經被汙染或異常反射嚴重影響。
當光路汙染較輕時，儀表可能還能收到部分信號，但信號比例關係被破壞，導致 Relative Transmission 失真、上衝甚至封頂。
當汙染進一步加重時，光耦合迅速惡化，係統接近失光，Absolute 和 Relative Transmission 又會塌到很低。
這就解釋了為什麽同一台設備前後會呈現出兩種看似不同的故障表現：一種像“診斷跑飛”，另一種像“完全沒光”。
三、為什麽“斷光纖後讀數還在”不一定等於主板損壞
這是本案例中最容易誤導判斷的一點。
很多維修人員習慣把“斷開輸入後顯示還在”直接等同於采集板壞了、緩存沒清、程序卡死。對於普通模擬量儀表，這個判斷有時成立。但在 LDS 6 上，必須先把“讀數”分成幾類：
主界麵顯示的濃度值。
Diagnostics 頁麵裏的 Absolute / Relative Transmission。
模擬量輸出回路送往 PLC 或 DCS 的工程量。
上位機曆史趨勢中的保留值或濾波值。
現場人員說“讀數還在”，很多時候並不是指 LCD 屏上的主測量值，而是指 DCS 上的工程量沒有立刻掉下去，或者曆史趨勢仍保持某個數值。在複雜分析係統裏，這種現象可能和輸出保持、狀態延遲、功能控製邏輯、故障聯鎖策略有關，也可能是由於現場斷開的並不是整個關鍵光路，而隻是其中一段連接。

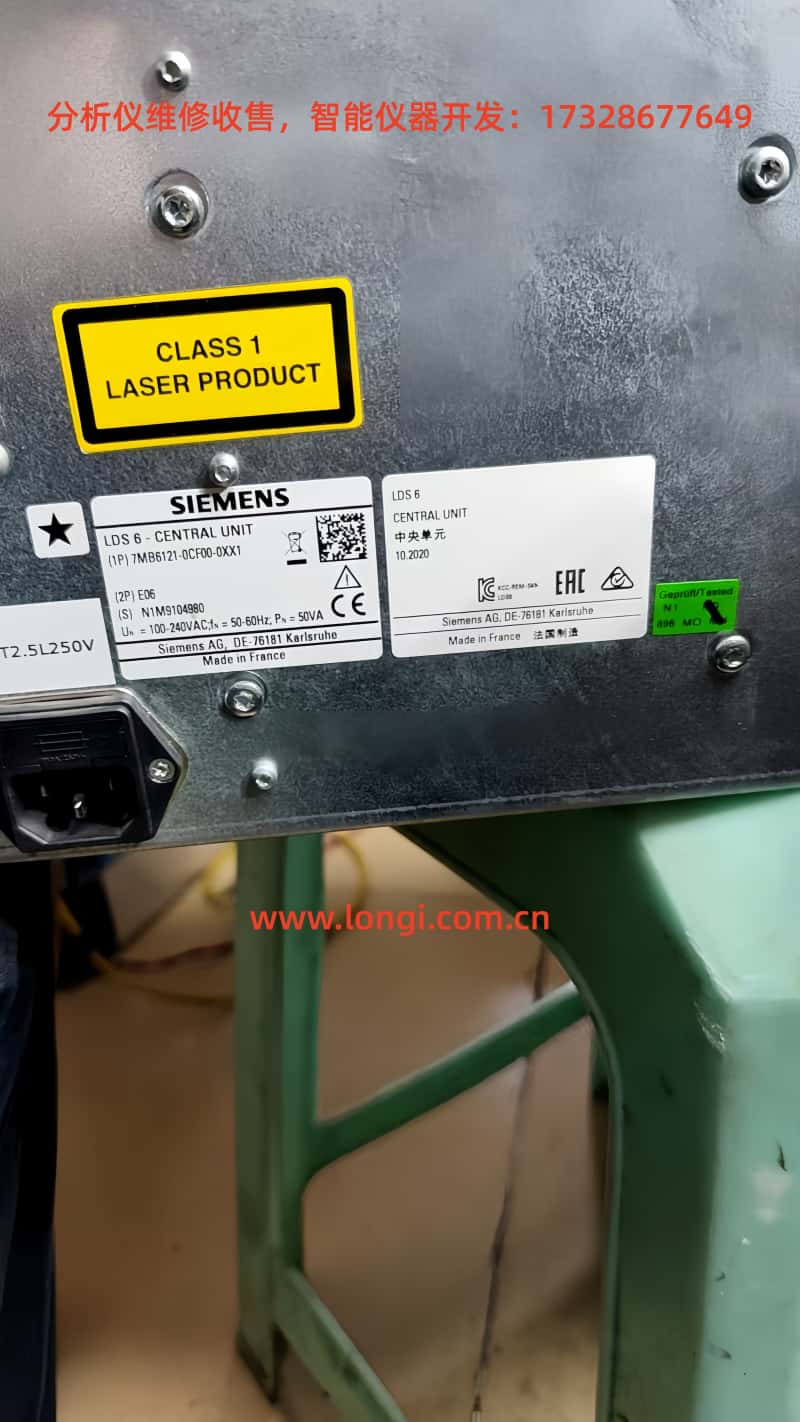

更關鍵的是，本次設備寄來時並不是一套完整現場係統，而主要是中央單元本體。中央單元脫離現場傳感器、混合電纜和實際測量光路後，很多原本在現場成立的判斷條件已經不成立。也就是說，客戶在現場觀察到的“斷光纖後讀數仍在”，與維修人員在中央單元空載狀態下看到的“0.00 ppm 或橫杠”不是同一個測試場景。
因此，這類描述隻能作為故障線索，不能直接當成板卡損壞的證據。
四、LDS 6 的核心故障排查，為什麽必須先看 Diagnostics
對於這類激光分析儀，最有價值的頁麵不是主菜單，而是 Diagnostics Values。因為主界麵顯示的濃度本身是算法最終結果，而 Diagnostics 更接近底層狀態。
本次排查中，真正幫助理清方向的就是以下幾個量：
Absolute Transmission
Relative Transmission
Temperature
Pressure
Measuring Path
其中最重要的是前兩個。原因很簡單：
如果激光鏈路、參考鏈路、接收鏈路和現場光路是正常的，Transmission 不應當接近零，也不應輕易衝到 999.0% 這種明顯異常的極值。
一旦這兩個量出現極低或極高的異常，維修思路就應該優先回到光路本身，而不是先陷入主控板和菜單參數。
本案中，後續 donor 機與客戶故障機在未接外部光路條件下都出現低 transmission，這進一步說明：在無完整光路時 transmission 接近零是合理的，不能據此單獨判壞。
真正具有區分度的，不是單個 transmission 數字，而是：
在相同空載條件下，兩台設備誰的狀態更穩定；
是否反複跳 FAULT、Maintenance Request、CTRL、TR 等狀態；
Diagnostics 是否在相同條件下表現出明顯不同的異常傾向；
光路清潔前後 transmission 是否恢複合理。
這就是為什麽本案例到最後才發現，真正的突破口不在板卡替換，而在光學界麵的清潔處理。
五、光路汙染為什麽會引發如此複雜的故障表現
很多人低估了汙染對激光分析儀的影響。
在普通電儀設備裏，灰塵可能隻是散熱差一點；在激光原位分析係統裏，輕微汙染就足以改變光斑質量、入射角度、反射特性和耦合效率。
常見汙染位置包括：
光纖連接器端麵。
外部光學窗口。
發射端或接收端鏡頭表麵。
內部耦合器、準直器附近的光學界麵。
長時間運行後形成的附著物、煙塵膜、油性汙染物。
一旦這些位置出現汙染，會引起幾種典型變化：
1. 光通量衰減
最直接的後果是接收信號變弱，Absolute Transmission 下降。
2. 光斑畸變和散射增強
部分汙染不是單純“吸收掉光”，而是改變了光斑形態和反射路徑，導致係統參考比例失真，Relative Transmission 可能出現異常飆高或封頂。
3. 耦合效率波動
接頭端麵汙染有時不是穩定性下降，而是“時好時壞”，因此儀表狀態會在正常、維護請求、故障之間切換，看起來就像程序不穩定。
4. 誤觸發上層診斷邏輯
係統隻知道底層光學條件不滿足，但它未必能立即判斷是鏡頭髒了還是板子壞了，於是會在 Transmission Limit、Optomodule Fault、Maintenance Request 等邏輯間切換。
這就是本次故障中，為什麽設備一會兒表現為 transmission 極低，一會兒又出現狀態欄反複跳變，一會兒客戶曆史圖中 Relative Transmission 又衝到 999.0%。這些都能由同一類光路汙染問題演化出來。
六、donor 機比較為什麽有意義，但不能替代故障本質分析
本次排查中，還引入了 donor 機的對比。
一開始，維修思路曾試圖通過 donor 機來判斷哪台是“好機”、哪台是“壞機”。但隨著分析深入，事情變得更清楚：
donor 機是否健康，不能隻看 transmission 數值，因為無外部光路時低 transmission 本來就合理；
donor 機更有意義的判斷標準，是在相同空載條件下，它是否比客戶機狀態更穩定；
如果 donor 機不頻繁跳 FAULT 或 Maintenance，而客戶機會反複跳變，那麽說明客戶機內部狀態機確實更不穩定；
但即便 donor 機更穩定，也不能因此跳過對客戶機光路汙染的排查。
最終事實證明，donor 機的存在主要幫助建立了一個“比較參照”，讓維修人員更早意識到：不能單靠空載 transmission 數值判壞，必須把光學鏈路狀態和空載物理規律區分開。
這在維修思路上是非常重要的一步。
七、從“準備換板”到“清潔恢複正常”，轉折點在哪裏
本案例最後的轉折點並不複雜，但非常典型：
經過一係列菜單判斷、板卡識別、donor 對比、狀態視頻分析後，最終把注意力重新拉回到最基礎的地方——光路。

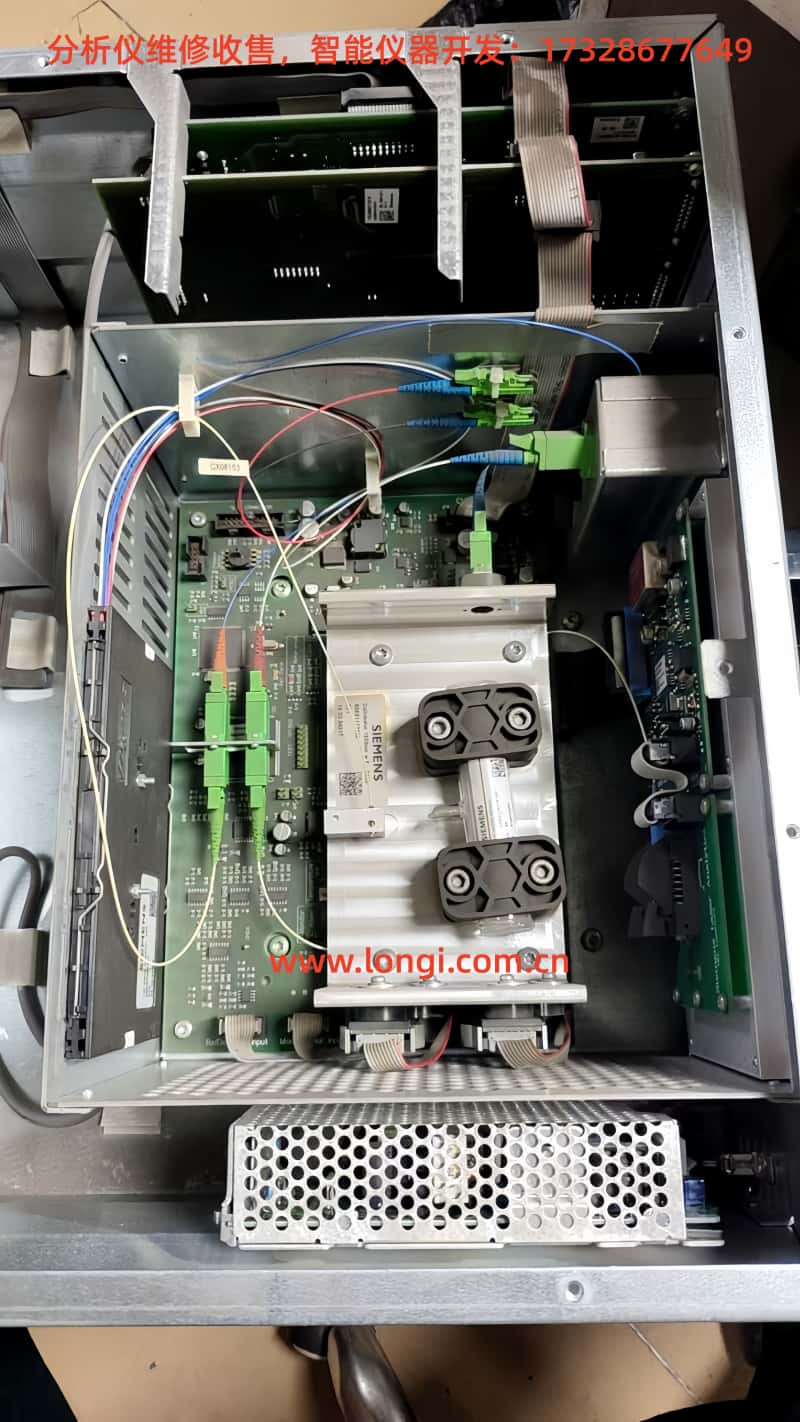

實際檢查發現，問題並不在主控板程序崩潰，也不在模擬量強製輸出，更不在 donor 板與原板版本差異，而是：
光纖接頭有汙染；
鏡頭或相關光學表麵有髒汙；
清潔後，設備恢複正常。
這說明前期那些看起來“很像電子故障”的表現，最終都隻是光學鏈路異常在係統層麵的投影。
這類結論對維修實踐非常有價值，因為它提示了一個優先級原則：
當 LDS 6 出現讀數異常、狀態跳變、透過率失真時，應當盡早把光路清潔與光學界麵檢查提到比板卡代換更靠前的位置。
八、這類故障的標準化排查順序應該怎麽建立
基於本案例，可以總結出一套更實用的 LDS 6 故障排查順序。
第一步：先問清楚測試場景
必須先區分：
這一點不搞清，後麵所有判斷都會混淆。
第二步：先看 Diagnostics，不急著判板壞
重點關注：
Absolute Transmission
Relative Transmission
是否接近零
是否異常上衝
是否與現場條件相符合
Transmission 接近零，不一定是壞；Transmission 衝到 999.0%，也絕不應視為正常。
第三步：觀察狀態是否跳變
比起單個頁麵，狀態穩定性更重要。
如果設備在相同條件下頻繁在 FAULT、Maintenance Request、CTRL、TR 等狀態間切換，說明底層鏈路存在不穩定因素。
第四步：優先檢查光路汙染
包括：
第五步：再考慮板卡對比和 donor 代換
隻有在光學鏈路清潔確認無誤後，板卡代換才有真正意義。否則很容易把健康 donor 板誤裝到一個汙染光路係統裏，然後得出錯誤結論。
九、維修完成後應如何向客戶解釋
這種故障的客戶溝通也很有技巧。因為客戶往往已經先入為主地認為“主板壞了”或“程序亂了”，如果直接說隻是髒了，客戶可能會誤以為維修工作不值錢。
正確的說法應當是：
本次故障屬於光學鏈路類故障，而非單純參數問題；
光纖接頭、鏡頭及相關光學界麵汙染，導致光學耦合異常、透過率診斷失真、狀態欄報碼和測量異常；
該類故障表麵現象與板卡問題高度相似，需結合 Diagnostics、狀態行為和光路檢查綜合判斷；
經清潔處理後，係統恢複正常，說明主板並非根本性損壞。
這種表達既尊重技術事實，也體現出診斷工作的價值。
十、結語：激光分析儀的故障排查，先回到“光”本身
本案例最值得總結的一點，不是某塊板叫什麽型號，也不是 donor 機該不該買，而是一個非常本質的維修原則：
麵對激光原位分析儀，先想光，再想板。
當設備表現為：
這些並不天然等於主控板、采集運算板或輸出板損壞。
在很多情況下，真正的根因隻是光纖接頭汙染、鏡頭髒汙、窗口附著物或耦合惡化。
而一旦維修人員忘了這是“激光分析儀”，隻把它當成普通電子儀表，後續所有判斷就容易偏離本質。
這次故障從懷疑板卡開始，經曆了菜單分析、狀態對比、donor 機驗證、視頻行為比較，最終回到光路清潔後恢複正常，恰恰證明了：最複雜的故障現象，有時起點隻是最基礎的光學汙染。
對於第三方維修人員而言，這類案例真正的價值不在於“最後擦幹淨就好了”，而在於建立了一條更可靠的診斷邏輯：
先定義場景，
再看 Diagnostics，
再看狀態穩定性，
優先排查光路，
最後才做板級代換。
隻有這樣，才能在麵對 LDS 6 這類高集成度激光分析儀時，少走彎路，提高命中率，也讓維修結論更經得起推敲。
