真空設備壓力抽不下去的故障診斷方法：從機械泵、閥門氣路到MKS壓力測量係統的係統分析

真空設備在實驗室儀器、薄膜沉積、氣體分析、材料處理、表麵工程、半導體工藝、泄漏測試、真空幹燥以及小型科研平台中應用非常廣泛。很多設備的真空係統看起來並不複雜，通常由機械泵、真空腔體、閥門、波紋管、壓力傳感器、壓力讀數器以及若幹氣體接口組成。但在實際使用和維修過程中，“真空抽不下去”卻是非常常見、也非常容易誤判的故障。

這類故障的典型表現是：真空泵已經啟動，設備內部有明顯運轉聲音，控製麵板指示燈也能點亮，但壓力顯示始終無法下降到正常範圍。有些設備壓力停在幾百 mbar、幾十 kPa 或數百 Torr 附近；有些設備顯示值長時間不變化；有些設備剛開始壓力略有下降，隨後停在某個中間值；還有些設備明明泵在運行，但壓力讀數接近大氣壓。麵對這種現象，很多現場人員會直接判斷“真空泵壞了”，但從維修經驗來看，真空泵本體損壞隻是其中一種可能，更多故障往往來自閥門狀態、氣路連接、腔體密封、傳感器供電、壓力讀數通道、單位設置或電控聯鎖。

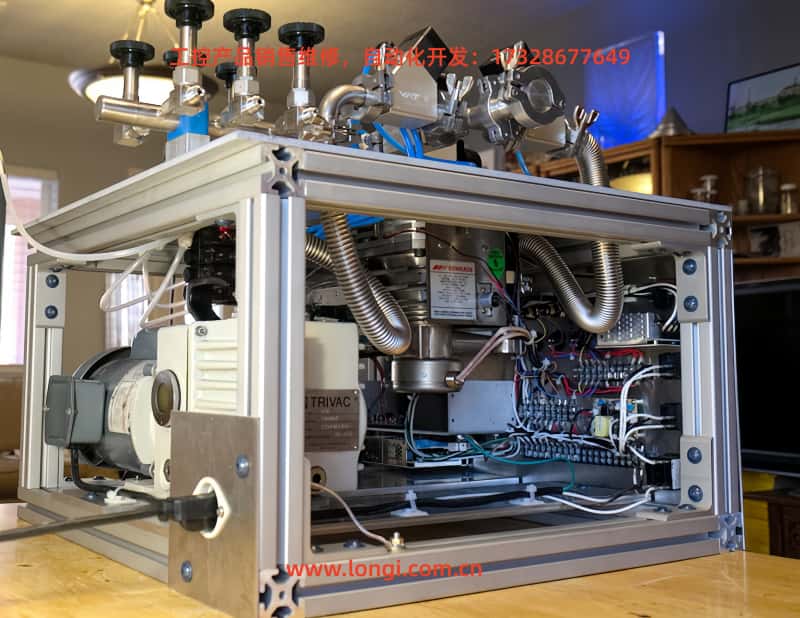

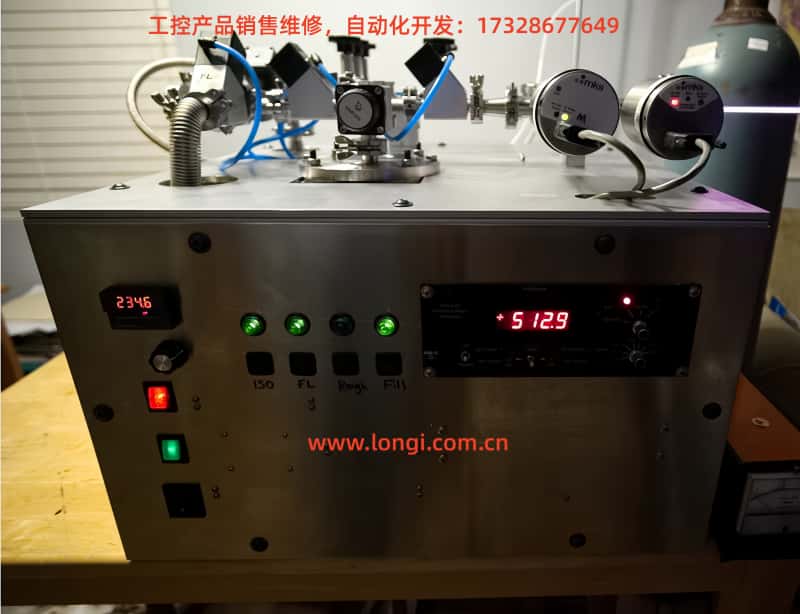

以一套帶有 MKS PDR-C-2C 壓力讀數器、MKS電容薄膜壓力計、Edwards/Trivac機械泵、多組手動閥和氣動閥的小型真空係統為例，若前麵板顯示約“+512.9”，而設備壓力始終不能繼續下降，就不能簡單地把故障歸結為真空泵損壞。這個讀數可能代表腔體真實壓力仍在半個大氣壓附近，也可能是壓力讀數器通道選擇錯誤、單位選擇不清、傳感器供電異常、信號線接錯或壓力規未接入真實腔體造成的假象。真空係統故障必須按係統鏈路分析，而不是隻盯著某一個部件。

一、真空設備的基本組成與故障鏈路

一套典型小型真空設備通常由以下幾個部分組成。

第一部分是抽氣單元，常見為油封旋片機械泵、幹式機械泵、隔膜泵或渦旋泵。在小型實驗平台中，Edwards、Leybold、Pfeiffer、Alcatel、Busch 等品牌機械泵較常見。機械泵負責把腔體從大氣壓抽到粗真空範圍，是整個係統最基礎的抽氣源。

第二部分是腔體與管路，包括真空腔、KF法蘭、CF法蘭、波紋管、軟管、盲板、中心圈、密封圈、觀察窗、穿線端子和各種接口。腔體和管路決定係統的密封性能，也決定泵的有效抽速能否真正作用到腔體上。

第三部分是閥門係統，包括粗抽閥、隔離閥、放氣閥、工藝氣入口閥、旁通閥、保護閥和氣動閥。閥門決定氣路是否連通。真空泵是否真正抽到腔體，並不取決於泵是否在轉，而取決於泵與腔體之間的閥門是否正確打開。

第四部分是壓力測量係統，包括電容薄膜規、皮拉尼規、熱偶規、冷陰極規、電離規、壓力變送器、壓力讀數器和信號采集電路。MKS PDR-C-2C這類壓力讀數器既為壓力傳感器供電，又顯示傳感器返回的壓力信號。如果壓力傳感器接線、供電、量程、通道或單位設置錯誤，就會出現顯示值與真實壓力不一致的情況。

第五部分是電控與聯鎖係統，包括電源、繼電器、PLC、按鈕、指示燈、電磁閥、氣源開關、門鎖、急停、水流保護和軟件控製邏輯。某些設備即使泵啟動，也可能因為聯鎖條件不滿足，導致主閥無法打開，最終表現為真空抽不下去。

因此，真空設備壓力異常不是單點問題，而是一個完整鏈路問題。正確診斷思路應從“泵有沒有抽力”開始，再判斷“泵有沒有抽到腔體”，然後檢查“腔體是否漏氣”，最後驗證“壓力顯示是否可信”。

二、壓力顯示異常不能等同於真空泵損壞

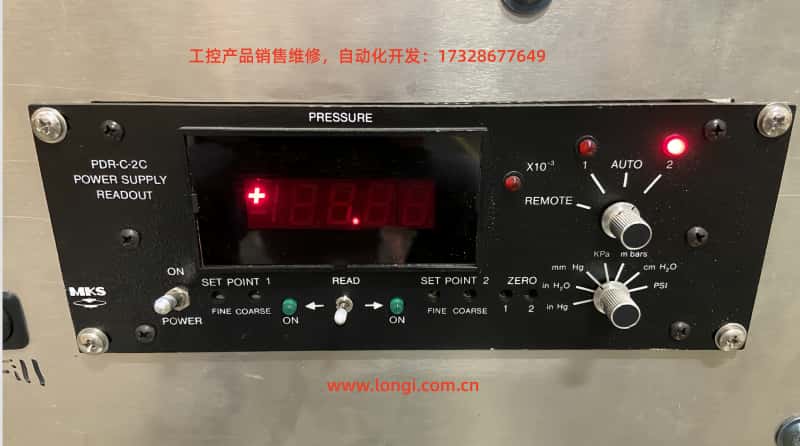

很多真空設備的壓力顯示來自壓力傳感器，而不是直接來自泵。顯示屏上的數字隻能說明測量係統輸出了某個值，並不能直接證明泵的真實狀態。例如MKS PDR-C-2C壓力讀數器前麵板通常有通道選擇、單位選擇和量程顯示功能。如果當前顯示的是CH2，而實際壓力傳感器接在CH1，麵板顯示值就沒有診斷意義。若單位旋鈕位置不明確，同樣的數字可能代表mbar、kPa、mmHg、inHg、psi或cmH2O，不同單位下對應的物理壓力完全不同。

當麵板顯示“+512.9”時，如果單位為mbar，可以理解為約512.9 mbar，即接近半個大氣壓。對於一套正常機械泵抽小腔體的係統來說，這個壓力明顯偏高。正常情況下，機械泵接入密封良好的小腔體後，壓力應快速從大氣壓下降到幾十mbar、幾mbar甚至更低。若壓力長期停在500 mbar附近，說明係統很可能存在嚴重漏氣、閥門未開、放氣閥未關、氣路未連通、泵性能不足或壓力測量錯誤。

但如果單位並不是mbar，或者小數點撥碼設置錯誤，或者讀數器通道選錯，顯示“512.9”就可能是誤導信息。維修人員應始終把“真實壓力”和“顯示壓力”區分開。真實壓力需要通過泵入口測試、獨立真空表、分段抽氣和壓力傳感器模擬信號共同確認；顯示壓力則需要確認通道、單位、量程、供電和信號鏈路。

三、第一步應判斷機械泵是否具備基本抽氣能力

真空係統排查的第一步應當是機械泵隔離測試。所謂隔離測試，就是暫時把機械泵從整機管路中分離出來，直接測試泵入口的抽氣能力。這樣可以把泵本體問題和係統氣路問題區分開。

若泵入口直接封堵或接獨立真空表後仍然無法形成有效負壓，說明故障優先指向機械泵本體。機械泵常見故障包括泵油不足、泵油乳化、泵油汙染、葉片磨損、排氣閥片損壞、進氣閥卡滯、泵腔磨損、聯軸器損壞、電機轉速異常、泵反轉、內部密封失效等。油封旋片泵對油質非常敏感，泵油不僅負責潤滑，還參與轉子與泵腔之間的密封。泵油發黑、乳化、含水、含溶劑或含顆粒物，都會使極限壓力明顯變差。

若泵入口隔離測試正常，說明機械泵至少具備基本抽氣能力。此時故障重心應轉向氣路、閥門、腔體密封和壓力測量係統。大量現場誤判來自沒有做泵入口隔離測試。一台正常的泵被誤認為損壞，反複更換泵油甚至拆修泵頭，最後才發現隻是放氣閥沒有關嚴或粗抽閥沒有打開。

機械泵隔離測試的價值在於快速確定故障邊界。泵入口抽不下去，是泵的問題；泵入口能抽，接入係統後抽不下去，是係統的問題；係統真實壓力正常，但顯示異常，是儀表的問題。這個邏輯比盲目拆機更可靠。

四、閥門氣路錯誤是真空抽不下去的高發原因

在多閥門真空係統中，泵是否運行並不等於腔體正在被抽氣。機械泵必須通過正確打開的粗抽閥與腔體連通，係統才能形成有效抽氣路徑。如果粗抽閥關閉、氣動閥未動作、隔離閥切斷了測量支路，或者放氣閥沒有關閉，都會造成壓力下降異常。

粗抽閥是機械泵與腔體之間的主閥門。粗抽閥未打開時，泵可能隻是在抽泵入口附近的一小段管路，主腔體壓力基本不會變化。若設備麵板上“Pump”指示燈亮，但“Rough”閥未動作，操作者可能誤以為係統正在抽真空，實際腔體仍接近大氣壓。

放氣閥是另一個常見故障點。放氣閥用於在停機或取樣時向腔體引入空氣，使腔體恢複常壓。如果放氣閥未完全關閉，機械泵會一邊抽氣，一邊從外界吸入空氣。此時壓力可能從大氣壓下降一部分，但停在幾百mbar或幾十kPa附近，無法繼續下降。放氣閥內漏也會造成類似現象，即閥門手柄看似關閉，但內部密封件磨損或汙染，仍然持續漏氣。

工藝氣體入口閥也容易被忽略。很多真空設備配有氮氣、氬氣、空氣、氧氣或其他工藝氣體入口。若氣體入口閥未關閉，或調壓閥、針閥、流量控製器存在內漏，係統會持續進氣，造成真空建立失敗。

氣動閥係統更加複雜。帶藍色氣管的真空設備通常使用壓縮空氣驅動閥門。氣動閥需要電信號和氣源共同滿足才能動作。若壓縮空氣未接入、氣壓不足、氣管插錯、電磁閥線圈不動作或閥芯卡滯，閥門不會真正打開。此時麵板指示燈可能正常，但氣路並沒有按預期切換。維修時必須確認氣動閥的實際機械動作，而不是隻看按鈕燈。

閥門故障的診斷重點是建立氣路邏輯圖。應明確泵入口、粗抽閥、主腔體、壓力傳感器、放氣口、工藝氣入口和排氣路徑之間的連接關係。沒有氣路邏輯圖，僅憑經驗旋轉幾個閥門，很容易把係統狀態弄得更複雜。

五、係統漏氣會使壓力停留在中間範圍

當機械泵正常、氣路連通也正確，但壓力仍然抽不下去時，係統漏氣就是重點懷疑對象。漏氣按嚴重程度可分為大漏和微漏。大漏通常表現為壓力無法進入正常粗真空範圍，泵長時間處於高氣體負載狀態，壓力停在幾百mbar、幾十mbar或某個中間值。微漏則表現為壓力能降到較低範圍，但極限真空達不到要求，或者停泵後壓力回升過快。

大漏的常見位置包括腔體蓋板、O形圈、KF卡箍、盲板、波紋管、手動閥、氣動閥、穿線端子、觀察窗、壓力規接口和備用接口。O形圈壓偏、密封麵沾灰、密封圈老化、法蘭未壓緊、中心圈錯位、卡箍鎖緊不足，都會造成明顯漏氣。對於經常拆裝的實驗平台，密封圈丟失或裝錯是非常常見的問題。

KF接口尤其需要注意。KF法蘭依靠中心圈、O形圈和外部卡箍壓緊密封。如果中心圈沒有居中，O形圈被擠出，或者卡箍沒有完全鎖緊，肉眼不一定容易發現，但壓力會明顯抽不下去。某些備用KF口若沒有加盲板，也會直接形成大漏。

波紋管和軟管也容易產生隱蔽泄漏。不鏽鋼波紋管長期彎折後可能疲勞開裂，軟管接頭在設備移動後可能鬆動。若機械泵振動較大，管路接頭也可能逐漸鬆脫。

壓力規接口本身也可能漏氣。很多壓力傳感器安裝在腔體側壁或支路上，如果傳感器法蘭密封不好，不僅壓力讀數會受影響，還會成為係統漏點。

檢漏時應遵循從大到小、從明顯到隱蔽的原則。大漏不需要一開始就使用氦質譜檢漏儀。分段封堵、逐段抽氣、檢查卡箍、重新放置O形圈、封閉備用口、輕壓腔體蓋板觀察壓力變化，往往可以快速定位問題。隻有當係統能達到一定真空但仍達不到指標時，才需要更精細的氦檢漏或殘餘氣體分析。

六、壓力傳感器接入位置決定讀數是否有意義

真空設備中壓力測量點的位置非常關鍵。壓力規讀到的並不一定是主腔體壓力，而是壓力規安裝位置所在支路的壓力。如果壓力規與主腔體之間有隔離閥、限流孔、堵塞管路或關閉的閥門，讀數可能完全不代表主腔體狀態。

例如，壓力傳感器安裝在某段支路上，而該支路閥門關閉時，讀數器顯示的是支路內部殘餘壓力。腔體實際可能已經被抽空，但壓力規讀數仍然不變。反過來，壓力規支路可能被抽空，但主腔體由於主閥未開仍處於大氣壓。對於多閥門設備，這種誤判非常常見。

因此，壓力讀數異常時，應確認壓力傳感器的安裝位置是否與當前抽氣路徑連通。可通過開關相關閥門觀察壓力變化來判斷。如果閥門動作後壓力讀數沒有任何響應，就要懷疑壓力規未接入當前氣路、壓力規入口堵塞、閥門未動作或傳感器本身無響應。

在維修過程中，最好在主腔體近端臨時接入一塊獨立真空表，與設備原有MKS讀數進行對比。如果獨立真空表顯示壓力正常下降，而MKS讀數不變，故障應轉向壓力測量鏈路；如果兩者都不下降，則應繼續檢查泵、閥門和漏氣。

七、MKS PDR-C-2C壓力讀數係統的診斷重點

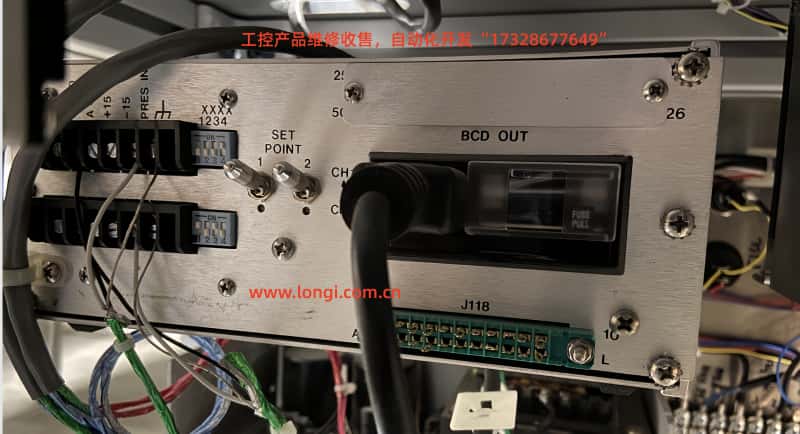

MKS PDR-C-2C是一類常見壓力讀數器，通常用於給電容薄膜壓力計供電並顯示壓力讀數。它的後端接口通常涉及正負電源、壓力信號輸入、模擬地、機殼地以及通道選擇相關接線。雙通道版本可讀取CH1和CH2壓力傳感器。前麵板通道選擇、單位選擇和相關指示燈會直接影響顯示結果。

排查MKS壓力測量係統時，應重點檢查以下內容。

第一，確認當前顯示通道。若前麵板CH2指示燈亮，則顯示的是CH2輸入。若傳感器實際接在CH1，當前讀數就可能無效。維修時應將通道選擇固定在實際接入的通道，不宜先使用AUTO或REMOTE模式。

第二，確認單位選擇。壓力單位包括mbar、kPa、mmHg、inHg、psi、cmH2O等。相同數字在不同單位下代表不同壓力。排查期間應固定一個單位，通常建議使用mbar或kPa，避免因單位切換造成誤判。

第三，確認量程和小數點設置。後麵板撥碼或內部設置通常與壓力傳感器滿量程有關。若使用1000 Torr滿量程傳感器，卻按10 Torr或100 Torr方式設置顯示，麵板數值就會失真。讀數器顯示值必須與傳感器量程匹配。

第四，測量傳感器供電。電容薄膜規通常需要穩定的正負電源。若+15V或-15V缺失，傳感器輸出會異常。供電電壓偏低、紋波過大、接地不良都會導致讀數漂移或固定。

第五，測量壓力信號輸入。多數壓力傳感器輸出0到10V模擬信號，對應0到滿量程壓力。抽氣前、抽氣中和放氣後三個狀態下，壓力信號電壓應隨壓力變化而變化。如果真實壓力變化而信號電壓不變，說明傳感器、接線或傳感器所在氣路存在問題。

第六，檢查信號地和屏蔽。模擬壓力信號需要正確參考地。地線接錯、屏蔽層斷開、信號線與電源線混走，可能造成讀數跳動、偏移或異常固定。

第七，檢查讀數器本體。老舊PDR讀數器可能存在電源電容老化、端子氧化、通道開關接觸不良、輸入放大器損壞、顯示板故障、撥碼開關接觸不良等問題。如果傳感器輸出電壓正常，但顯示值不符合信號變化，就要檢查讀數器內部電路。

MKS讀數係統的診斷不能隻看屏幕數字，而應同時看傳感器供電和模擬輸出。屏幕顯示是最終結果，模擬信號才是判斷傳感器是否工作的關鍵證據。

八、壓力停在500 mbar附近的典型故障含義

壓力停在500 mbar左右是一種很有診斷價值的現象。它說明係統並非完全沒有抽氣變化，但抽氣能力和進氣負載之間形成了某種平衡。常見原因包括以下幾類。

粗抽路徑受限。粗抽閥未完全打開、閥芯卡滯、管路堵塞、過濾器堵塞或泵入口受限，都會導致有效抽速不足。泵雖然在運行，但對腔體的抽速很小。

放氣或進氣支路未關閉。放氣閥微開、氣體入口閥內漏、針閥未關、質量流量控製器泄漏，都會讓外界或氣源持續補氣，使壓力停在中間值。

腔體存在大漏。O形圈損壞、卡箍鬆動、盲板缺失、波紋管裂紋、觀察窗密封不良，都會造成泵一直抽入外界空氣。

機械泵性能下降。泵油乳化、葉片磨損、閥片損壞、泵腔內漏，會導致泵能產生一點負壓，但無法進一步降低壓力。

壓力傳感器顯示錯誤。通道選錯、單位不明、小數點設置錯誤、信號線接錯或傳感器輸出固定，也可能讓讀數停在某個看似穩定的數值。

氣動閥未動作。電控係統發出了啟動泵的命令，但主氣動閥沒有打開，泵並沒有真正抽到腔體。

設備聯鎖未滿足。門鎖、急停、氣壓、水流、冷卻、溫度或蓋板傳感器異常，可能阻止主閥打開，使設備隻能進入部分抽氣狀態。

因此，500 mbar附近的讀數不能直接判斷為某一個部件壞。它隻是提示係統存在“抽氣與進氣不平衡”或“測量鏈路異常”，需要進一步隔離分析。

九、標準化排查流程

針對真空抽不下去的設備，可以采用以下標準化流程。

第一步，記錄當前狀態。包括壓力數值、壓力單位、通道選擇、閥門位置、按鈕狀態、泵運行聲音、泵油狀態、氣源壓力和設備報警信息。記錄越完整，後續判斷越準確。

第二步，隔離測試機械泵。斷開泵與設備係統的連接，在泵入口直接測試抽氣能力。若泵入口無法建立負壓，先處理泵本體；若泵入口正常，進入下一步。

第三步，檢查主抽氣路徑。確認泵入口到腔體之間的管路是否連通，粗抽閥是否打開，隔離閥是否處於正確位置，氣動閥是否實際動作。

第四步，關閉所有進氣路徑。包括放氣閥、工藝氣入口、旁通閥、泄壓閥和所有未使用接口。備用接口應全部用盲板封堵。

第五步，做分段抽氣。先抽短管路，再抽閥門後端，再抽腔體，每增加一段觀察壓力變化。在哪一段壓力突然異常，就重點檢查該段的閥門、密封和管路。

第六步，檢查腔體密封。重新檢查O形圈、卡箍、法蘭、盲板、觀察窗、穿線端子和壓力規接口。對經常拆裝的部位優先檢查。

第七步，驗證壓力測量係統。確認壓力規安裝位置、讀數器通道、單位、量程、傳感器供電和壓力信號電壓。必要時接入獨立真空表對比。

第八步，檢查電控聯鎖。確認電磁閥是否得電，氣動閥是否有氣源，閥芯是否動作，聯鎖條件是否滿足。對於帶PLC控製的設備，還應查看輸入輸出狀態。

第九步，進行精細檢漏。如果係統能抽到一定真空但達不到指標，再進行酒精檢漏、氦檢漏、殘餘氣體分析或升壓率測試。

這個流程的核心是先分清大方向，再處理具體元件。隻有先確認泵、氣路、密封和測量鏈路各自狀態，才不會陷入盲目換件。

十、機械泵故障的判斷與處理

機械泵確實可能是故障源。若泵入口直接測試就無法達到正常粗真空，應檢查泵本體。

泵油問題最常見。油位過低會導致密封不足和潤滑不良；油位過高可能導致返油和排氣異常；油質變黑、乳化或混入溶劑會使極限壓力下降。對於長期使用的油封旋片泵，定期換油是基本維護要求。

葉片磨損會導致泵腔密封能力下降。泵運行聲音可能仍然正常，但抽速和極限真空下降。若泵長期抽入粉塵、水汽或腐蝕性氣體，葉片和泵腔磨損會加快。

排氣閥片損壞會影響壓縮和排氣過程，使泵無法維持低壓。閥片老化、變形或積碳都可能造成性能下降。

入口過濾器堵塞會導致抽速下降。某些設備在泵入口前裝有過濾器或捕集器，若汙染堵塞，泵本體正常也無法有效抽氣。

泵反轉也需要注意。三相電機驅動的機械泵若相序錯誤，可能出現轉向錯誤，導致抽氣能力異常。更換電機、電源線或設備搬遷後尤其要檢查。

泵內漏或密封老化會使泵無法達到極限真空。此時需要更換密封包、葉片、閥片，甚至進行泵頭維修。

十一、腔體和管路泄漏的判斷與處理

如果泵本體正常，泄漏是最常見的係統故障。泄漏處理應遵循簡單優先原則。

所有拆裝過的KF接口應重新檢查。確認中心圈存在且位置正確，O形圈沒有裂紋、壓扁、汙染或錯位，卡箍已經均勻鎖緊。

所有備用接口應加盲板。真空設備上常有多個預留口，如果其中一個口沒有封閉，係統就相當於直接向大氣敞開。

腔體蓋板應檢查密封麵。密封麵有粉塵、金屬屑、劃傷或殘留膠，會導致O形圈無法貼合。必要時清潔密封麵並更換O形圈。

波紋管應檢查裂紋和接頭。對可疑波紋管可臨時用盲板隔離，觀察壓力是否改善。

閥門內漏可通過前後端封堵測試判斷。若閥門關閉後仍能明顯通氣，說明閥座、閥芯或密封件失效。

觀察窗和穿線端子應重點檢查。玻璃件、陶瓷件和電氣穿線密封在老化或受力後容易泄漏。

對無法肉眼發現的泄漏，可使用酒精或異丙醇輔助檢漏。在係統處於抽氣狀態時，將少量酒精接近可疑密封點，如果壓力讀數出現響應，說明該處可能存在漏點。對高要求設備，則應使用氦質譜檢漏儀。

十二、電控聯鎖與氣動係統的排查

現代真空設備往往不是純機械閥門係統，而是由電控係統控製閥門動作。泵運行隻是一個條件，主閥是否打開還受多個聯鎖條件限製。

氣動閥係統應檢查壓縮空氣壓力。很多氣動閥需要一定氣壓才能切換。若氣壓不足，閥門可能停留在默認位置。設備麵板按鍵燈亮，並不代表閥門已經實際打開。

電磁閥線圈應測量供電。線圈無電、線圈燒壞、接插件鬆動、PLC輸出損壞，都會導致氣動閥不動作。

閥芯可能卡滯。長期未運行的電磁閥或氣動閥可能因汙染、鏽蝕或密封件老化而卡住。此時線圈有電，氣源也有壓力，但閥門不切換。

聯鎖輸入應逐項確認。門開關、急停按鈕、水流開關、氣壓開關、溫度保護、蓋板位置開關等任一異常，都可能阻止主閥打開。設備可能允許泵啟動，但不允許腔體抽氣。

繼電器和接線端子也應檢查。老舊設備中繼電器觸點氧化、端子鬆動、線號脫落、接插件接觸不良非常常見。這類故障表現為時好時壞，增加診斷難度。

電控問題的判斷要結合閥門實際動作。隻看控製麵板指示燈不夠，必須確認閥門本體是否真正打開。

十三、壓力測量係統故障的維修思路

當機械泵和係統氣路都正常，但顯示壓力異常時，應重點處理壓力測量係統。

首先確認傳感器類型和量程。電容薄膜規、皮拉尼規和熱偶規原理不同，輸出信號和適用壓力範圍不同。若讀數器設置與傳感器不匹配，顯示結果會失真。

其次確認供電。MKS類電容薄膜規通常需要穩定供電。供電缺失或偏差會直接造成輸出異常。若斷開傳感器後讀數器供電恢複，說明傳感器可能短路或負載異常。

再次檢查信號電壓。壓力從大氣到真空變化時，傳感器輸出電壓應有相應變化。如果電壓固定在0V、滿量程或某個中間值，需判斷是傳感器損壞、接線斷開、入口堵塞還是氣路隔離。

然後檢查讀數器輸入通道。雙通道設備必須確認CH1/CH2對應關係。輸入端子接錯、通道選擇錯誤或通道切換開關接觸不良，都會造成錯誤顯示。

最後檢查顯示板和模擬電路。讀數器內部電源、電容、運算放大器、撥碼開關、端子焊點和顯示驅動都有可能老化損壞。若傳感器輸出電壓正常，但顯示不隨之變化，應重點檢查讀數器本體。

壓力測量係統維修的核心是信號追蹤。應從傳感器輸出開始，沿信號線進入讀數器輸入端，再進入放大電路和顯示電路。隻要找到信號在哪一級開始異常，就能確定故障範圍。

十四、維修中容易出現的誤判

真空設備故障診斷中有幾類常見誤判。

第一，把泵聲等同於抽真空。泵有聲音隻能說明電機在轉，不代表泵性能正常，也不代表泵與腔體連通。

第二，把顯示壓力等同於真實壓力。壓力顯示依賴傳感器、接線、通道、單位和量程，顯示異常不一定代表真實壓力異常。

第三，隻檢查泵，不檢查閥門。很多設備的問題是閥門沒開、放氣閥內漏或氣動閥無動作，與泵本體無關。

第四，隻看麵板燈，不看閥門動作。指示燈可能代表控製命令，不代表執行機構已經完成動作。

第五，忽略備用接口和盲板。一個未封閉的接口就足以讓整套係統無法建立真空。

第六，忽略壓力規安裝位置。壓力規如果被閥門隔離，讀數就不能代表腔體壓力。

第七，未做分段抽氣。整機直接抽不下去時，必須拆分係統，否則很難定位漏點或堵點。

避免這些誤判的關鍵，是把真空係統看成由多個功能鏈路組成，而不是把所有問題都歸結到泵或傳感器。

十五、結論

真空設備壓力抽不下去是一類典型係統性故障。它可能來自機械泵性能下降，也可能來自閥門未開、放氣閥內漏、腔體密封失效、氣動閥無動作、壓力傳感器供電異常、讀數器通道選擇錯誤或電控聯鎖未滿足。尤其在帶有MKS PDR-C-2C讀數器、MKS電容薄膜規、多組閥門和機械泵的設備中，單純根據麵板壓力數字不能直接下結論。

正確診斷方法應遵循清晰順序：先隔離測試機械泵，確認泵本體抽氣能力；再檢查泵到腔體的主抽氣路徑，確認閥門真實狀態；然後排查腔體、法蘭、O形圈、盲板、波紋管和閥門內漏；最後驗證壓力測量係統的通道、單位、量程、供電和模擬信號。若設備帶有氣動閥和聯鎖控製，還必須確認氣源、電磁閥和聯鎖條件是否滿足。

對於維修人員而言，真空故障診斷的核心不是“看到泵轉就認為泵正常”，也不是“看到壓力顯示異常就認為傳感器壞”，而是通過隔離、分段、對比和測量，把抽氣鏈路與測量鏈路分開驗證。隻有這樣，才能快速判斷故障到底在泵、閥門、漏氣、傳感器還是控製係統中，避免盲目拆機和無效更換零件，提高真空設備維修的準確性和效率。
