丹佛斯VLT Micro Drive FC-051是一款常見的小型通用變頻器，廣泛應用於風機、水泵、輸送、包裝、輕工機械、攪拌、紡織和一般三相異步電機調速場合。FC-051體積小、安裝方便、參數設置相對簡單，但由於結構緊湊，散熱空間有限，一旦現場粉塵較多、電櫃通風差、負載偏重或風扇老化，就容易出現過溫類報警。其中，麵板顯示AL29是維修現場比較常見的一類故障。

FC-051顯示AL29時，通常表示變頻器內部功率板、散熱器或功率器件溫度過高，變頻器為了保護IGBT、整流橋、直流母線電容和驅動電路，會主動停止輸出並進入報警狀態。這個故障不能簡單理解為“參數亂了”，也不能一看到報警就馬上判斷主板損壞。AL29的核心是溫度保護，現場檢查必須圍繞散熱、負載、電流、環境溫度和溫度檢測回路來展開。

一、AL29故障的基本含義

在丹佛斯FC-051變頻器中，AL29一般可以理解為功率部分過溫報警。它反映的是變頻器內部熱量已經超過允許範圍，或者溫度檢測電路檢測到了異常高溫信號。變頻器內部主要發熱部件包括整流橋、IGBT模塊、製動單元、功率電阻、直流母線電容、開關電源以及功率板上的局部銅箔和連接端子。其中發熱最明顯、最容易觸發過溫保護的是IGBT和散熱器部分。

變頻器工作時，交流輸入電源經過整流橋變成直流母線電壓，再由IGBT高速開關逆變成可調頻率、可調電壓的三相交流輸出。IGBT在導通和關斷過程中存在導通損耗和開關損耗，電機負載越重，輸出電流越大，IGBT發熱越明顯。如果散熱器不能及時把熱量帶走，功率器件溫度會持續上升。當溫度達到保護閾值後，變頻器就會停止輸出並顯示AL29。

所以，AL29本質上是一個保護結果，不是單一故障點。它可能是散熱條件不好導致的真實過溫，也可能是風扇損壞導致的散熱失敗，也可能是負載電流過大導致的發熱增加，還可能是溫度傳感器或功率板采樣回路異常導致的誤報警。維修時必須先判斷是真過溫還是假過溫。

二、為什麽FC-051容易出現AL29

FC-051屬於小型緊湊型變頻器，很多現場為了節省空間，會把它裝在較小的控製櫃裏，甚至多個變頻器上下緊挨安裝。對於小功率變頻器，用戶往往忽略散熱問題，認為機器體積小、功率不大，不需要特別關注風道和櫃內溫度。實際上，變頻器越小，內部空間越緊湊，散熱餘量反而更有限。

如果電櫃裏有接觸器、開關電源、PLC、伺服驅動器、製動電阻、變壓器等熱源，櫃內溫度會明顯高於環境溫度。夏季車間溫度高、設備連續運行、電櫃門長期關閉、過濾棉堵塞，這些因素疊加後，小型變頻器很容易達到過溫保護點。

另外，FC-051常用於風機和水泵控製。很多風機水泵設備使用多年後，會出現軸承阻力變大、葉輪積塵、管道堵塞、閥門異常、皮帶過緊、機械摩擦增加等問題。用戶看到變頻器報警，第一反應往往是懷疑變頻器壞了，但真正原因可能是電機和機械負載使變頻器長期處於大電流運行狀態。變頻器輸出電流長期接近額定值，甚至超過額定值，功率模塊自然會發熱嚴重。

三、AL29故障的常見原因

1. 風道和散熱片積灰嚴重

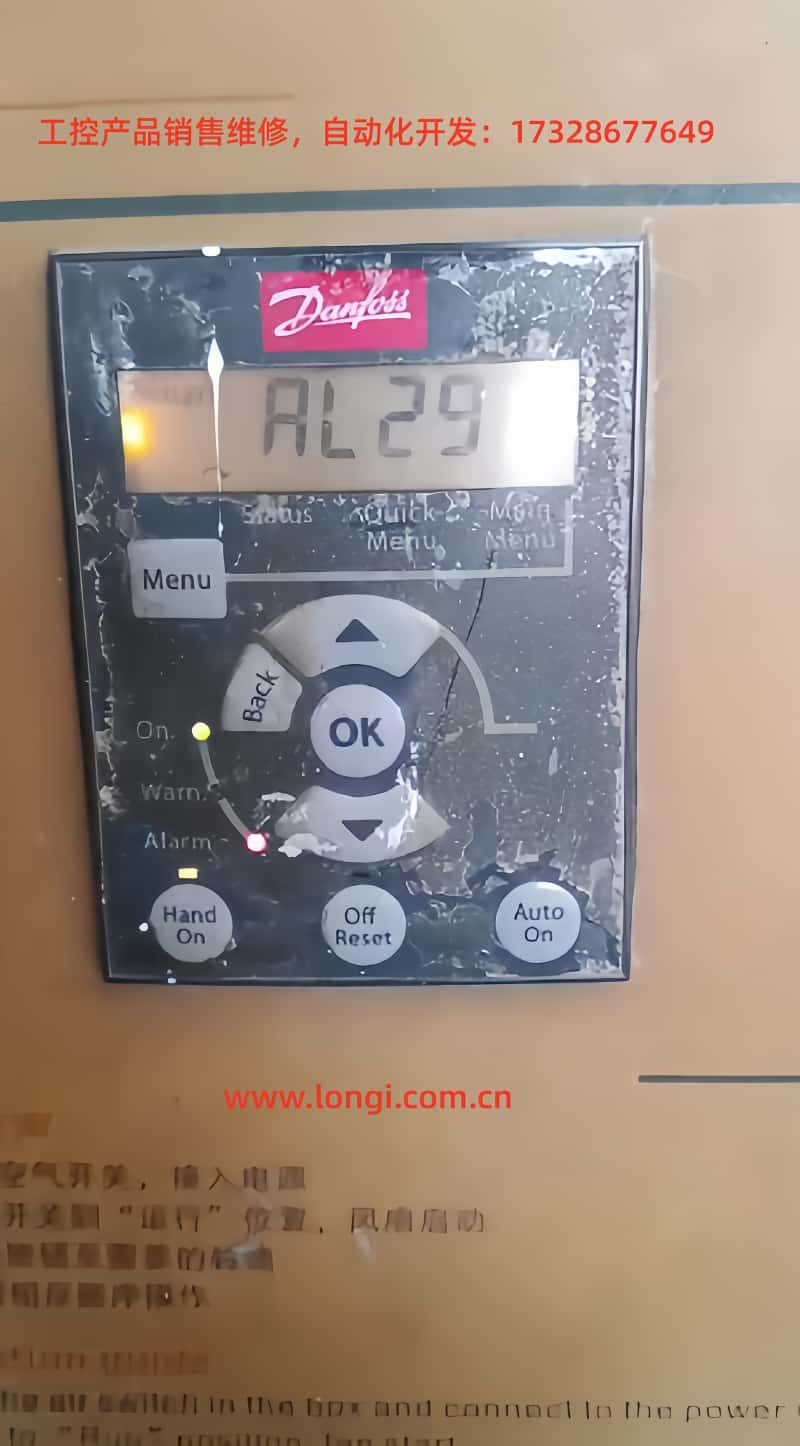

現場照片中變頻器麵板表麵已經有明顯灰塵，這說明使用環境粉塵較重。變頻器麵板有灰塵並不一定直接導致報警，但它提示背部散熱器、底部進風口、頂部出風口和內部風道很可能也有積灰。

變頻器散熱不是靠麵板散熱，而是靠內部功率器件通過導熱矽脂傳到散熱器，再通過空氣流動把熱量帶走。如果散熱片縫隙被灰塵、油汙、棉絮、木屑、金屬粉末堵住，散熱麵積雖然還在，但空氣無法流通，熱量就會聚集在散熱器附近。此時即使負載電流沒有超過額定值，也可能運行一段時間後出現AL29。

粉塵環境下，很多變頻器的過溫報警並不是突然出現的，而是逐漸變頻繁。早期可能夏天偶爾報警，後來運行幾個小時報警，再後來運行幾十分鍾就報警，最後甚至一啟動就報警。這種發展過程通常與散熱片堵塞、風扇老化和導熱矽脂失效有關。

2. 冷卻風扇不轉或轉速不足

FC-051部分功率段帶有冷卻風扇。風扇是過溫故障檢查中必須重點確認的部件。風扇故障有幾種表現：完全不轉、啟動困難、轉速很慢、運行一段時間停轉、軸承異響、葉片積灰嚴重、風量明顯不足。

很多維修人員隻看風扇是否“有轉”，但沒有判斷風量是否足夠。老化風扇可能還能轉，但轉速下降很多，實際散熱能力已經不足。還有些風扇上電初期能轉，溫度上來後軸承卡滯，運行一段時間才停轉，導致AL29具有間歇性。

檢查風扇不能隻靠聽聲音。正確方法是觀察風扇啟動過程，用手靠近出風口感受風量，必要時拆機檢查風扇電源電壓、風扇軸承、葉片積灰和連接插頭。如果風扇已經有異響、抖動或啟動遲緩，應直接更換，不建議繼續湊合使用。

3. 電櫃通風差或環境溫度過高

變頻器說明書中通常都會要求一定安裝間距，並規定允許環境溫度範圍。實際現場經常出現以下問題：變頻器上下間距太小，頂部熱風排不出去；多個變頻器垂直安裝，下方變頻器的熱風進入上方變頻器；電櫃沒有風扇或過濾棉堵塞；櫃內熱源集中；電櫃安裝在高溫設備旁邊；車間夏季溫度高；櫃門長期關閉，內部熱量無法排出。

對於小功率變頻器，用戶容易忽略“櫃內溫度”和“車間溫度”的區別。車間溫度可能是35℃，但電櫃內部可能達到45℃甚至更高。如果變頻器又長期接近滿載運行，散熱餘量就會非常小。此時AL29不是偶然報警，而是係統散熱設計不足。

現場處理時，應使用測溫槍或溫度計測量櫃內溫度、變頻器進風口溫度、出風口溫度和散熱器溫度。隻要櫃內溫度明顯偏高，就必須改善通風，而不是單純複位報警。

4. 負載過重或機械阻力增大

變頻器過溫與輸出電流高度相關。電機帶動的機械負載越重，變頻器輸出電流越大，IGBT導通損耗越大，整機發熱越明顯。AL29如果總是在運行一段時間後出現，並且報警前電機聲音沉重、轉速不穩、電流偏大，就應重點檢查負載。

常見機械原因包括風機軸承缺油、軸承損壞、葉輪積灰、風道堵塞、泵葉輪卡滯、管道壓力過高、閥門開度異常、輸送帶過緊、減速機缺油、攪拌物料粘度過大、機械聯軸器偏心、刹車沒有完全鬆開等。

很多現場會出現這樣的誤判：變頻器以前能帶動這台電機，現在報警，所以認為變頻器變差了。但設備使用多年後，機械負載也會變化。原來電機運行電流可能隻有額定電流的60%，現在因為機械卡滯變成90%甚至110%，變頻器當然更容易發熱報警。因此，AL29必須同時檢查機械部分，不能隻盯著變頻器。

5. 變頻器選型偏小

如果電機額定電流接近變頻器額定輸出電流，或者變頻器功率比電機功率偏小，長期運行就容易發生過溫。特別是重載啟動、頻繁啟停、低速大轉矩、加減速時間過短、負載慣量大、環境溫度高的場合，選型偏小會直接放大熱問題。

有些設備原配變頻器損壞後，現場隨便找一台功率相近的變頻器替換，隻看千瓦數，不看額定電流和負載類型。不同品牌、不同係列的同功率變頻器，過載能力和散熱設計不完全一樣。對於風機泵類輕載，一般問題不大；對於輸送、攪拌、提升、擠壓、離心機等負載，如果選型沒有餘量，AL29很容易出現。

判斷選型是否偏小，應比較三個數據：電機銘牌額定電流、變頻器銘牌額定輸出電流、實際運行電流。如果實際運行電流長期超過變頻器額定輸出電流的80%到90%，同時櫃內溫度偏高，就需要考慮降額使用或更換更大功率變頻器。

6. 載波頻率設置過高

變頻器載波頻率越高，電機噪聲通常越低，但IGBT開關損耗會增加，變頻器發熱也會增加。很多現場為了讓電機聲音更小，把載波頻率調得較高，短時間看沒有問題，但在高溫、滿載、封閉電櫃環境下就可能導致過溫報警。

FC-051這類小型變頻器如果用於普通風機水泵或對噪聲要求不高的設備，不應盲目提高載波頻率。出現AL29後，如果確認散熱和負載都沒有明顯問題，可以檢查載波頻率參數是否被人為調高。適當降低載波頻率，能夠減少IGBT開關損耗，提高熱穩定性。

7. 加減速時間過短或頻繁啟停

變頻器在加速過程中需要向電機提供較大電流，如果加速時間設置太短，電流衝擊會變大，功率器件發熱增加。對於大慣量負載，頻繁啟停也會讓變頻器一直處於高熱應力狀態。

AL29如果出現在頻繁啟停設備上，例如輸送線、包裝機、離心機、攪拌設備，應檢查啟動頻率、加速時間、減速時間、製動方式和負載慣量。如果電機製動過程中直流母線電壓升高，還可能伴隨過壓報警；如果長時間反複加減速，則過溫報警也會增加。

8. 導熱矽脂老化或功率模塊貼合不良

變頻器使用多年後，IGBT模塊與散熱器之間的導熱矽脂可能幹裂、粉化、導熱性能下降。螺絲鬆動、模塊貼合不良、維修後安裝不到位，也會導致模塊產生的熱量無法有效傳到散熱器。

這種情況的特點是散熱器外部溫度未必特別高，但功率模塊內部結溫很高，溫度檢測點可能很快觸發報警。拆機維修時，如果發現功率模塊固定螺絲鬆動、矽脂幹硬、散熱器接觸麵不平整，應重新清理舊矽脂，均（jun1）勻塗抹新的導熱矽脂，並按合理力矩固定模塊。

9. 溫度檢測電路異常

如果變頻器冷機狀態下剛上電就顯示AL29，散熱器並不熱，風扇也未運行很久，那麽真實過溫的可能性不大，應懷疑溫度檢測電路異常。溫度檢測通常由NTC熱敏電阻、分壓電阻、濾波電容、運放或MCU采樣通道組成。NTC開路、短路、阻值漂移、線路腐蝕、插頭接觸不良、采樣電阻變值、控製板ADC異常，都可能導致誤報過溫。

這類故障不能通過清灰解決，需要拆機測量溫度傳感器阻值，並比較冷態、加熱後的阻值變化。正常NTC熱敏電阻在溫度升高時阻值會按照一定規律變化。如果阻值固定不變、開路、短路或與同型號機器差異很大，就要檢查傳感器和采樣線路。

10. 功率器件老化或局部異常發熱

IGBT老化、驅動波形異常、母線電容容量下降、整流橋發熱偏大、端子接觸電阻過大，也可能導致變頻器內部局部溫度升高。尤其是運行多年、長期高溫使用、曾經進水受潮或帶故障運行過的機器，功率板可能存在隱性損傷。

如果清灰、更換風扇、改善通風後仍然AL29，並且測得輸出電流並不大，就要進一步檢查功率板。重點包括直流母線電容是否鼓包漏液，IGBT是否有漏電或壓降異常，整流橋是否過熱，功率端子是否發黑，銅排連接是否鬆動，驅動電阻是否變值，開關電源是否穩定。

四、AL29現場判斷邏輯

維修AL29時，最重要的是先分清三種情況。

第一種情況：運行一段時間後報警，散熱器很熱。這是真過溫。重點檢查風道、風扇、電櫃溫度、負載電流、載波頻率和機械負載。

第二種情況：剛開機不久就報警，散熱器溫度不高。這種情況偏向溫度檢測回路異常、功率板故障或參數/控製板識別異常。應拆機檢查NTC、采樣電路和功率板。

第三種情況：隻有夏天、滿載或櫃門關閉時報警。這種情況說明變頻器本身可能沒有硬件損壞，而是散熱餘量不足。應改善電櫃通風、降低負載、降低載波頻率或加大變頻器容量。

這個判斷邏輯非常實用。很多現場維修失敗，是因為沒有先判斷報警發生的工況，隻是盲目複位、清參數、換主板或換整機。AL29是熱問題，必須結合時間、溫度、電流和負載狀態一起看。

五、現場檢查步驟

1. 記錄報警發生條件

首先問清楚客戶：報警是在上電馬上出現，還是運行一段時間後出現？運行多久出現？是在高速運行時出現，還是低速運行時出現？是在夏天更頻繁，還是全年都有？報警前電機是否有異響？設備負載是否變重？最近是否更換過電機、風機、泵、皮帶、軸承或參數？

這些信息可以直接縮小範圍。如果客戶說“剛開機就AL29”，檢測電路嫌疑大。如果客戶說“用了一個小時後報警”，散熱和負載嫌疑大。如果客戶說“打開櫃門就好一點，關上櫃門就報警”，電櫃散熱嫌疑大。如果客戶說“換了電機後開始報警”，應檢查電機參數、接線和電流。

2. 安全斷電並等待放電

變頻器內部有直流母線高壓，斷電後電容仍可能存電。維修前必須斷開輸入電源，等待足夠時間，並用萬用表測量直流母線電壓確認安全。不能隻看麵板熄滅就認為沒有電。特別是拆機清灰、測功率模塊、檢查風扇插頭時，必須先確認母線電壓已經下降到安全範圍。

3. 檢查外部環境和安裝空間

觀察變頻器是否安裝在封閉小電櫃內，上下是否有足夠空間，頂部熱風是否能排出，底部進風是否被線槽、端子排或其他器件擋住。檢查電櫃風扇是否工作，過濾網是否堵塞，櫃內是否有大量灰塵。測量櫃內溫度，特別是設備連續運行後的櫃內溫度。

如果多個變頻器上下排列，上方變頻器更容易過溫，因為它吸入的是下方變頻器排出的熱風。這種安裝方式必須增加導風、間距或強製通風。

4. 清理散熱風道

清灰時不能隻擦麵板。正確清理位置包括底部進風口、頂部出風口、背部散熱器縫隙、風扇葉片、風扇罩、電櫃過濾棉和周圍線槽。可以使用幹燥壓縮空氣從反方向吹出灰塵，但要注意壓力不能過大，防止損壞小元件或把灰塵吹入更深位置。對於油汙混合粉塵，應拆下外殼後清理，否則表麵吹一吹沒有意義。

如果現場有金屬粉塵，清理後還要檢查電路板是否有導電粉末附著。金屬粉塵不僅影響散熱，還可能造成控製板短路、驅動異常和誤報警。

5. 檢查風扇狀態

上電運行時觀察風扇是否正常啟動。若風扇完全不轉，應檢查風扇電源、插頭和風扇本體。若風扇轉動但風量小、聲音大、抖動明顯，應更換風扇。風扇屬於易損件，長期高溫粉塵環境下壽命會明顯縮短。維修時不要為了節省成本繼續使用明顯老化的風扇，否則故障很快複發。

6. 測量實際運行電流

通過變頻器麵板查看輸出電流，或者用鉗形表測量輸出電流。應把測得電流與電機銘牌電流、變頻器額定輸出電流比較。如果輸出電流長期偏高，不能簡單複位繼續運行。要檢查電機是否缺相、繞組是否異常、軸承是否卡滯、負載是否堵轉、機械傳動是否過緊。

對於風機水泵，電流過大還要檢查風道、閥門、管道、葉輪和壓力。風機在某些工況下不是頻率越低越省電，如果風道阻力、葉輪狀態或負載曲線異常，也可能出現電流異常。

7. 做空載或輕載試驗

如果條件允許，可以讓電機脫開機械負載，或者讓設備在輕載狀態運行，觀察是否還會AL29。空載不報警、帶載報警，說明變頻器本身大概率還能工作，重點應查機械負載和選型。空載也報警，且散熱器升溫快，則應重點查變頻器硬件。冷態空載馬上報警，則溫度檢測電路嫌疑更大。

8. 檢查參數設置

AL29不是典型參數故障，但參數會影響發熱。需要檢查電機額定功率、電壓、電流、頻率、轉速是否設置正確；檢查加速時間和減速時間是否過短；檢查載波頻率是否過高；檢查轉矩提升是否過大；檢查是否設置了不合理的低速大轉矩運行；檢查是否長期運行在不利散熱的低頻狀態。

變頻器低頻運行時，電機自身風扇散熱能力下降，電機可能發熱；而變頻器如果輸出電流較大，也會發熱。對於長期低速重載設備，應考慮獨立冷卻風機或重新評估驅動方案。

六、維修處理方法

1. 散熱不良的處理

如果確認是散熱不良，應徹底清理風道和散熱片，更換老化風扇，改善電櫃通風。電櫃應形成明確的進風和出風路徑，不能讓熱風在櫃內循環。過濾棉要定期更換，不能等到堵死後才處理。變頻器上下方應留出足夠散熱空間，線槽和接線不能擋住出風口。

對於高溫車間，可在電櫃上增加軸流風扇、百葉窗、過濾風扇或空調。需要注意的是，加風扇不是隨便開孔，必須考慮粉塵和濕氣進入。如果現場粉塵嚴重，應采用帶過濾的通風方案，並建立定期維護製度。

2. 風扇損壞的處理

風扇損壞時，應更換同規格風扇，注意電壓、尺寸、接口、風量和安裝方向。不要隨便用電壓不匹配的風扇替代，也不要把風扇方向裝反。風扇裝反會導致風道紊亂，短時間看有風，實際散熱效果很差。

更換風扇後，應連續運行觀察散熱器溫度和報警情況。如果原風扇長期停轉導致變頻器內部高溫運行，還要檢查電容和功率板是否已經受損。

3. 負載過重的處理

如果輸出電流偏大，必須從機械端解決。檢查軸承、皮帶、聯軸器、減速機、泵體、風機葉輪、管道壓力、閥門狀態和物料負載。對於泵類負載，要確認是否存在堵塞、空轉、汽蝕或壓力異常。對於風機負載，要檢查葉輪積塵、風道堵塞和風門開度。

如果機械負載本身正常，但工藝要求電機長期大電流運行，則應考慮提高變頻器容量，不能讓變頻器長期在熱極限附近工作。

4. 參數不合理的處理

若載波頻率過高，應降低載波頻率。若加速時間過短，應適當延長加速時間。若轉矩提升過大，應重新調整。若電機參數設置錯誤，應按電機銘牌重新輸入。對於風機泵類負載，還可以根據工況使用合適的V/F曲線或節能控製方式，減少不必要的電流輸出。

參數調整不能隻追求“能轉起來”。好的參數應同時滿足啟動可靠、運行電流合理、溫升可控、工藝穩定和故障率低。

5. 溫度檢測故障的處理

如果冷機上電就AL29，應拆機檢查溫度傳感器和采樣電路。常見維修點包括NTC熱敏電阻、連接線、插座、分壓電阻、濾波電容、控製板采樣通道。可以用同型號正常機器對比冷態阻值，也可以輕微加熱傳感器觀察阻值變化。

如果NTC開路或短路，應更換相同規格器件。若采樣電阻變值，應更換高精度同阻值電阻。若控製板ADC輸入損壞，則需要維修控製板或更換相應板件。

6. 功率板異常的處理

功率板維修應重點檢查IGBT、整流橋、母線電容、驅動電源、驅動電阻、功率端子和導熱狀態。如果發現IGBT短路、整流橋異常、母線電容鼓包、端子發黑、銅箔過熱變色，應進行板級維修。維修後不能直接帶負載運行，應先限流上電、空載測試、輕載測試，再逐步恢複正常負載。

如果功率模塊拆裝過，應重新處理導熱矽脂。導熱矽脂不是越多越好，過厚會降低導熱效果。正確做法是清理幹淨接觸麵，薄而均勻塗布，使模塊與散熱器充分貼合。

七、如何判斷是否需要更換變頻器

不是所有AL29都需要換變頻器。以下情況通常可以通過維護解決：散熱片積灰、風扇損壞、電櫃溫度高、負載偏重、載波頻率過高、安裝間距不足。這些屬於外部條件或易損件問題，處理後變頻器可以繼續使用。

但如果出現以下情況，就要考慮深度維修或更換變頻器：冷機上電立即AL29；溫度檢測回路明顯損壞；功率板有燒蝕痕跡；IGBT或整流橋異常；母線電容老化嚴重；變頻器運行多年且多次高溫報警；清灰換風扇後仍頻繁報警；同樣負載下替換新變頻器後故障消失。

對於生產線關鍵設備，如果變頻器已經多次過溫停機，即使暫時能複位運行，也不建議長期拖延。過溫保護頻繁出現，說明內部器件長期承受高熱應力，後續可能發展為IGBT擊穿、整流橋損壞、開關電源異常或控製板故障。

八、AL29與其他故障的關係

AL29有時會與過載、過流、欠壓、過壓等故障交替出現。比如機械負載卡滯時，可能先出現電流偏大，隨後變頻器發熱，最終AL29。風扇損壞時，可能單獨出現AL29。電櫃溫度過高時，多個變頻器可能同時或相繼出現過溫報警。母線電容老化、驅動異常時，可能先表現為運行不穩定，後期出現過溫或過流。

所以維修時不要孤立看報警代碼。報警代碼告訴你保護結果，但不一定直接告訴你根因。AL29顯示的是溫度問題，但根因可能在機械、電氣、安裝、環境或功率板內部。

九、預防AL29的維護建議

為了減少FC-051變頻器AL29故障，現場應建立定期維護製度。粉塵較少的環境，可以每半年清理一次電櫃和變頻器風道；粉塵、油汙、棉絮較多的環境，應每月檢查過濾棉和風道。風扇應作為易損件定期檢查，發現異響或風量下降應提前更換。

設備點檢時應記錄變頻器運行電流、櫃內溫度、散熱器溫度和報警曆史。隻要發現運行電流比以前明顯升高，就要及時檢查機械負載。很多變頻器故障並不是突然發生的，而是通過電流、溫度、噪聲和報警頻率逐漸表現出來。

新安裝或改造設備時，應給變頻器留出足夠散熱空間，不要把變頻器緊貼熱源安裝。電櫃設計時應考慮總發熱量，不能隻考慮元件能否放得下。對於連續運行設備，應適當留有功率餘量，不要讓變頻器長期滿載運行。

十、維修實例分析思路

假設一台丹佛斯FC-051變頻器用於風機控製，客戶反映運行一個多小時後顯示AL29，複位後還能繼續運行，但過一段時間又報警。現場看到變頻器麵板灰塵較多，電櫃內部也有粉塵，櫃門關閉運行時櫃內溫度較高。

這種情況的第一判斷不是主板壞，而是真實過溫。維修順序應為：斷電放電，清理散熱片和風道，檢查風扇是否轉動，測量櫃內溫度，讀取運行電流，檢查風機軸承和葉輪。如果清灰後報警時間延長，但仍會報警，應繼續改善電櫃通風或檢查負載電流。如果輸出電流明顯高於正常值，應重點檢查風機機械部分。如果冷機上電就AL29，才進一步懷疑溫度檢測電路。

再假設另一台FC-051剛上電就顯示AL29，機器沒有運行，散熱器也是冷的。此時清灰和換風扇意義不大，應拆機測溫度傳感器阻值，檢查功率板和控製板之間的連接，檢查NTC采樣電阻和濾波電容。若傳感器開路或采樣線路斷裂，控製板可能誤判為極高溫，從而報AL29。

這兩個案例說明，同樣是AL29，維修路線完全不同。關鍵在於報警發生條件和溫度是否真實升高。

十一、給現場維修人員的快速判斷表述

FC-051顯示AL29，先按過溫處理。運行後報警，看散熱和負載；冷機即報警，看溫度檢測和功率板。散熱器燙，說明真過溫；散熱器不熱卻報警，說明可能是假過溫。風道髒、風扇壞、櫃溫高、電流大，是最常見的四個原因。不要一開始就清參數，也不要隻複位試機，更不能長期屏蔽報警運行。過溫報警是保護功率模塊的最後防線，反複強行運行可能導致IGBT炸機。

十二、結論

丹佛斯FC-051變頻器顯示AL29，核心含義是功率板或散熱器過溫報警。它反映的是變頻器內部功率部分熱狀態異常，常見根因包括散熱風道堵塞、冷卻風扇損壞、電櫃通風差、環境溫度過高、負載電流偏大、變頻器選型偏小、載波頻率過高、導熱矽脂老化、溫度檢測電路異常以及功率板局部故障。

正確的維修思路不是盲目複位，也不是直接判斷主板損壞，而是先確認報警發生條件，再判斷是真過溫還是假過溫。運行一段時間後報警並且散熱器發燙，應重點檢查散熱、風扇、電櫃溫度和負載電流；冷機上電立即報警且散熱器不熱，應重點檢查溫度傳感器、采樣電路和功率板。隻有把溫度、電流、風道、負載和安裝環境結合起來分析，才能準確解決AL29故障，避免變頻器反複停機甚至進一步損壞。
